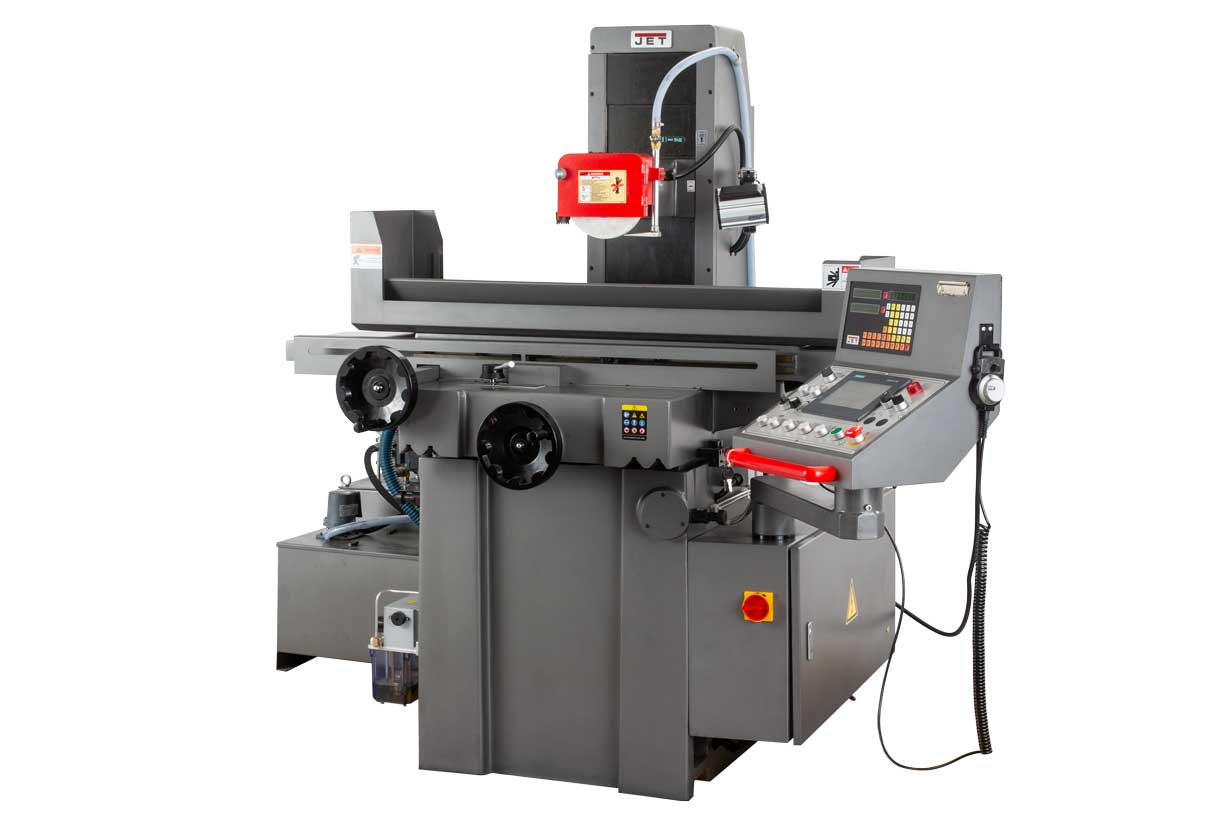

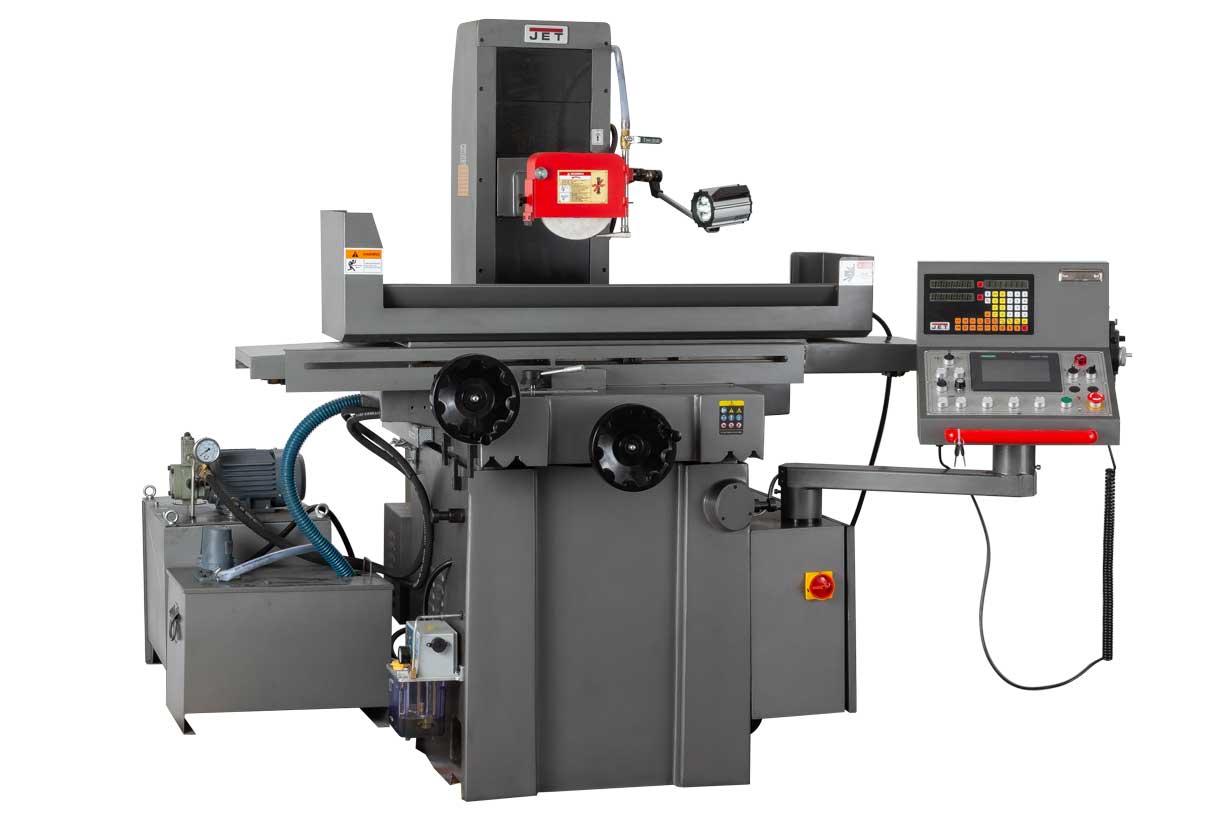

JET JPSG-1020FR Плоскошлифовальный станок
JPSG-1020FR- автоматический плоскошлифовальный станок производства компании JET - это прецизионное оборудование повышенного класса точности, высокой надежности и гарантированного качества, которое востребовано на высокотехнологичных производствах, ремонтно-механических участках и инструментальных цехах.

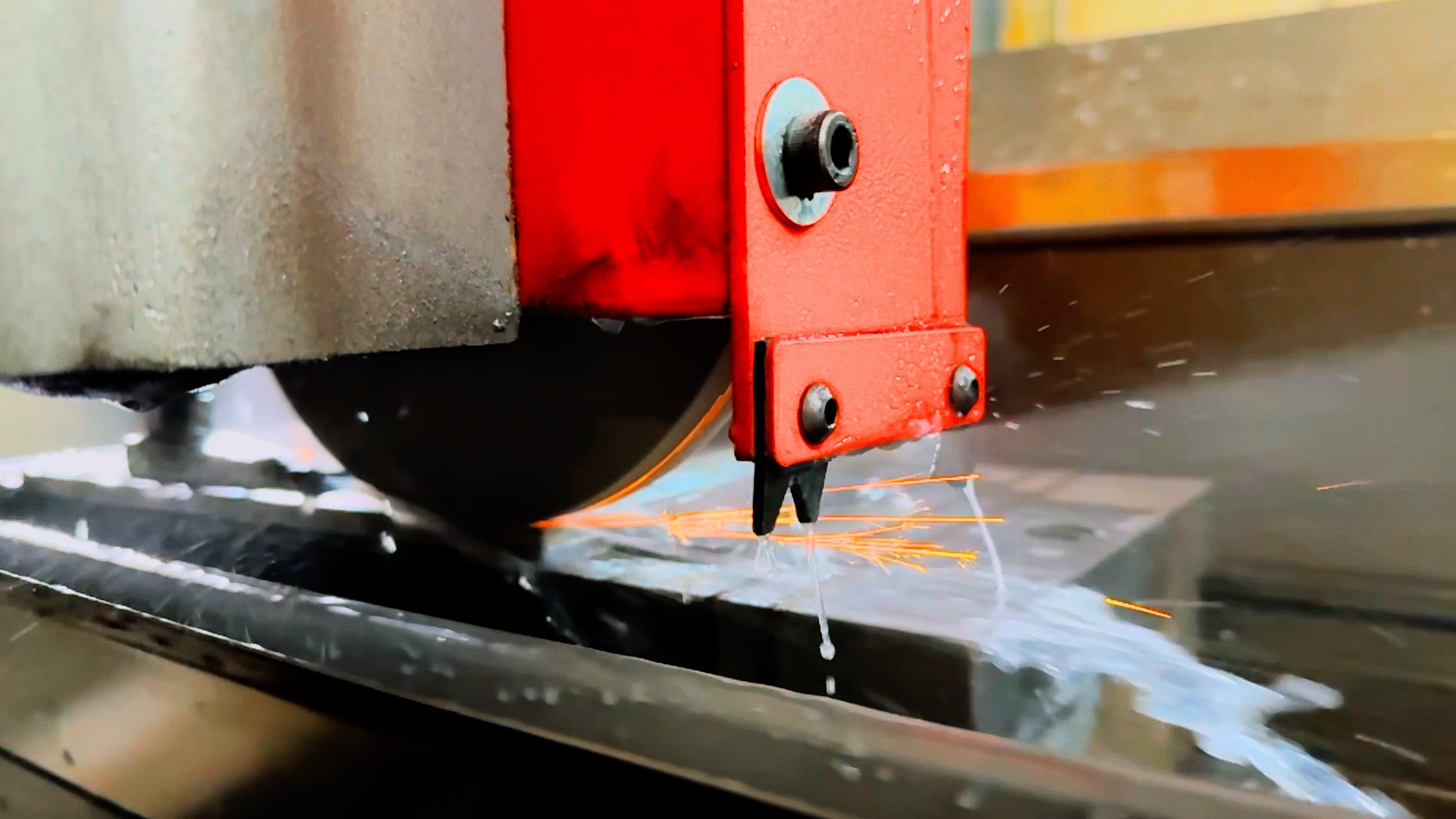

Станок применяется в мастерских для обработки заготовок среднего и малого размеров и используется для шлифования поверхности с помощью периферии круга. Получаемая отшлифованная поверхность имеет высокую точность и низкую шероховатость в зависимости от выбранной зернистости шлифовального круга. Заготовка размещается на магнитной плите, либо закрепляется непосредственно на рабочем столе или с использованием других специальных приспособлений. Оборудование используется для шлифования стали, чугуна и цветных металлов.
Плоскошлифовальный станок позволяет обрабатывать поверхность заготовок размером до 500х200х350 мм. Плавное перемещение рабочего стола (продольное) осуществляется со скоростью от 7 до 25 м/мин благодаря салазкам V-образного типа.

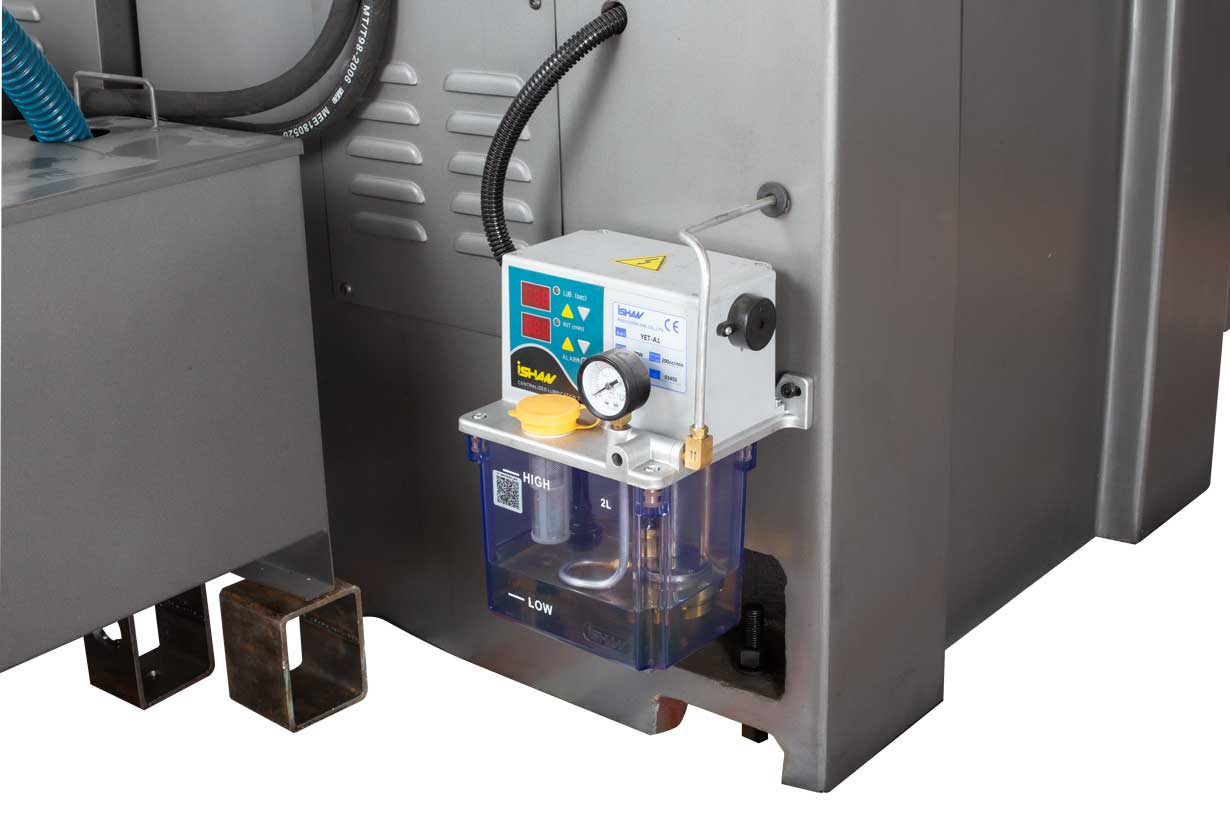

Направляющие скольжения по всем 3-м осям покрыты износостойким TF материалом и смазываются масляным насосом периодического действия с принудительной подачей масла. Движение стола вправо и влево приводится в движение лопастным насосом переменного рабочего объема и гидравлической системой закрытого типа. Малое тепловое расширение станины и колонны, плавное движение рабочего стола, низкий уровень шума и простота обслуживания, все это обеспечивает высокую жесткость и точность станка.

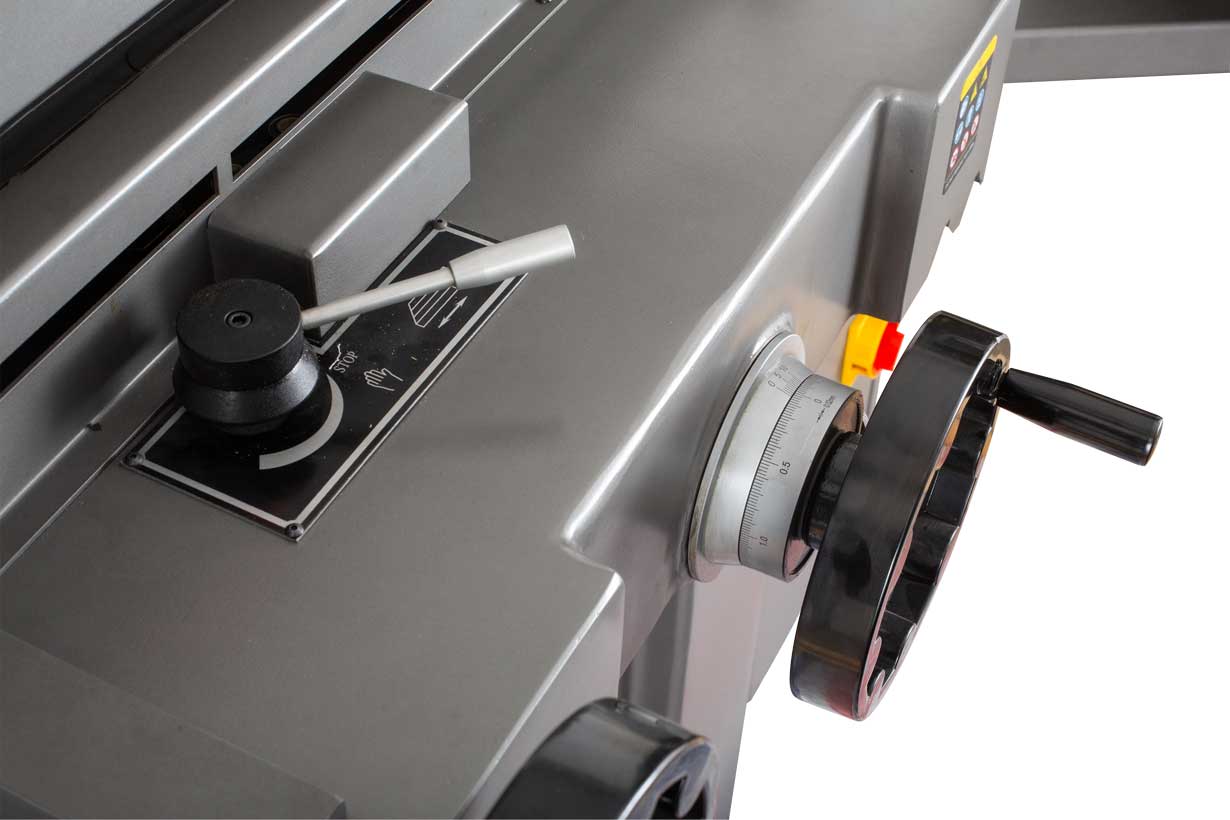

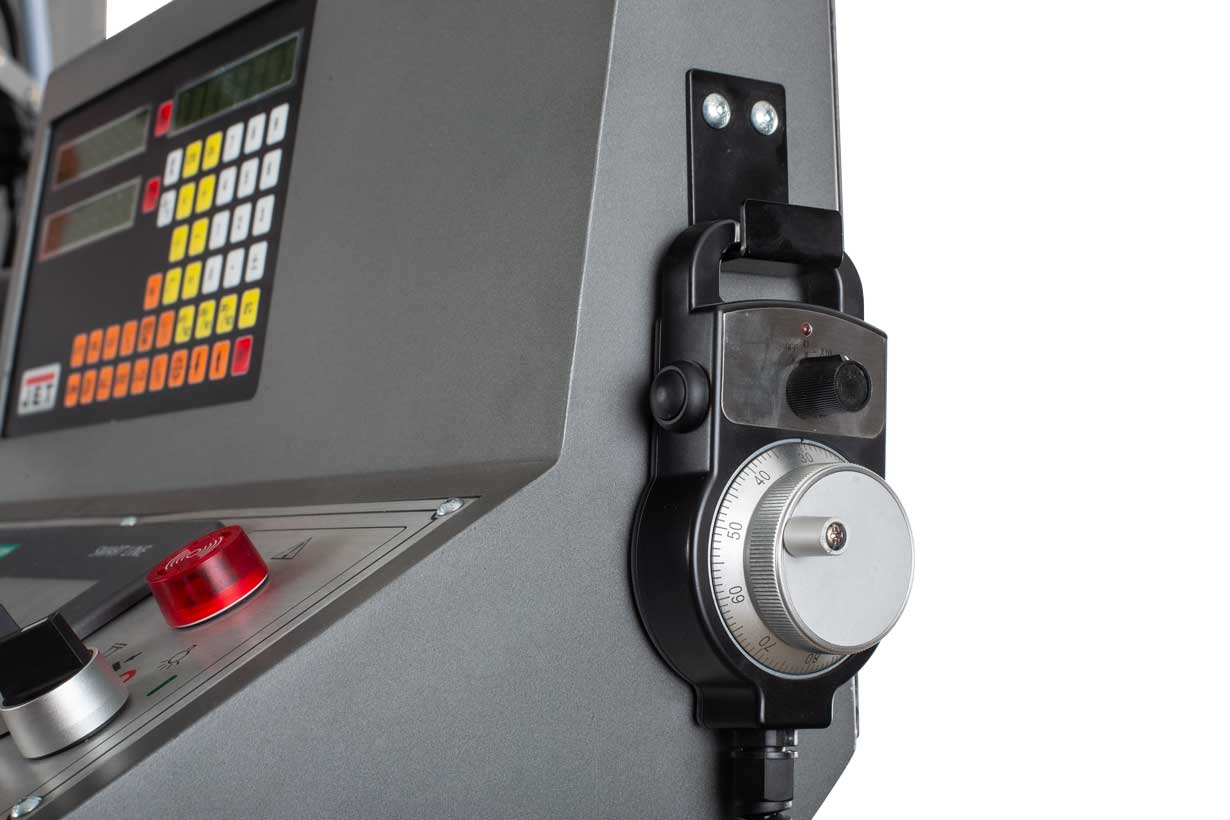

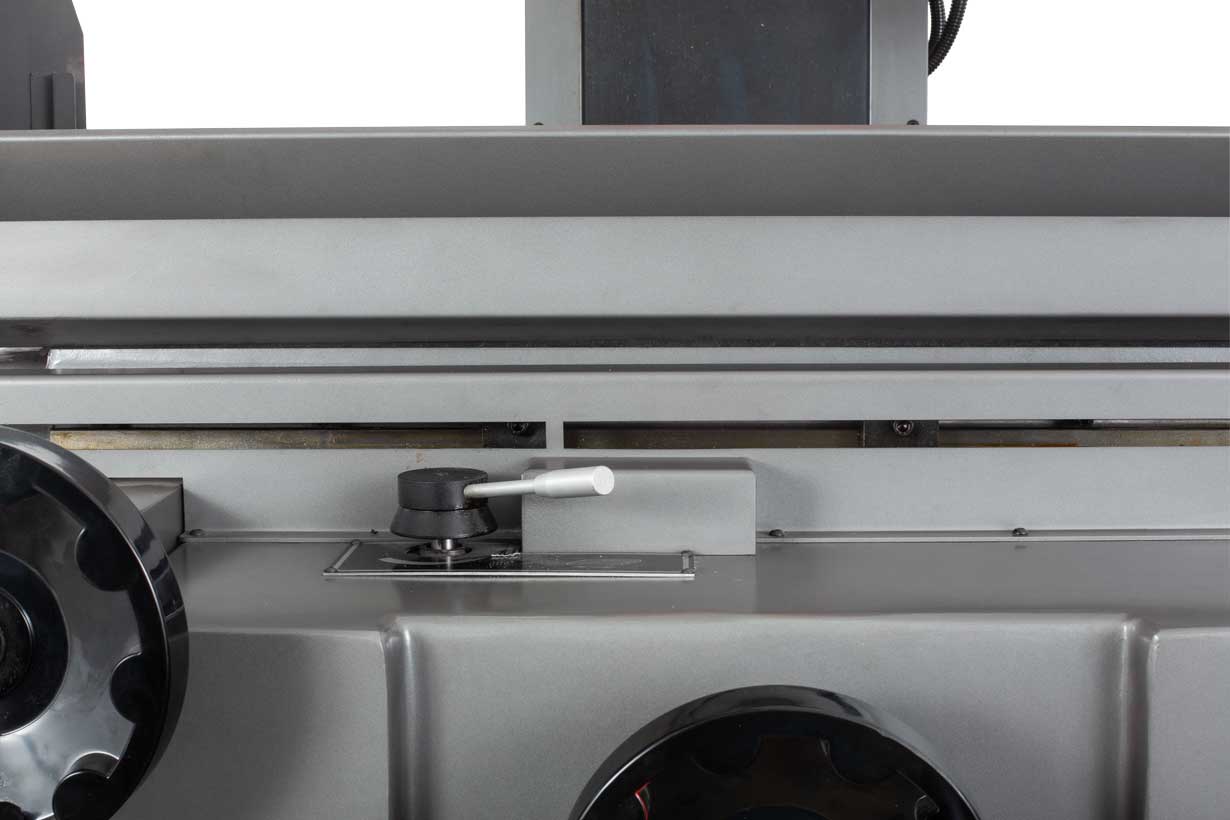

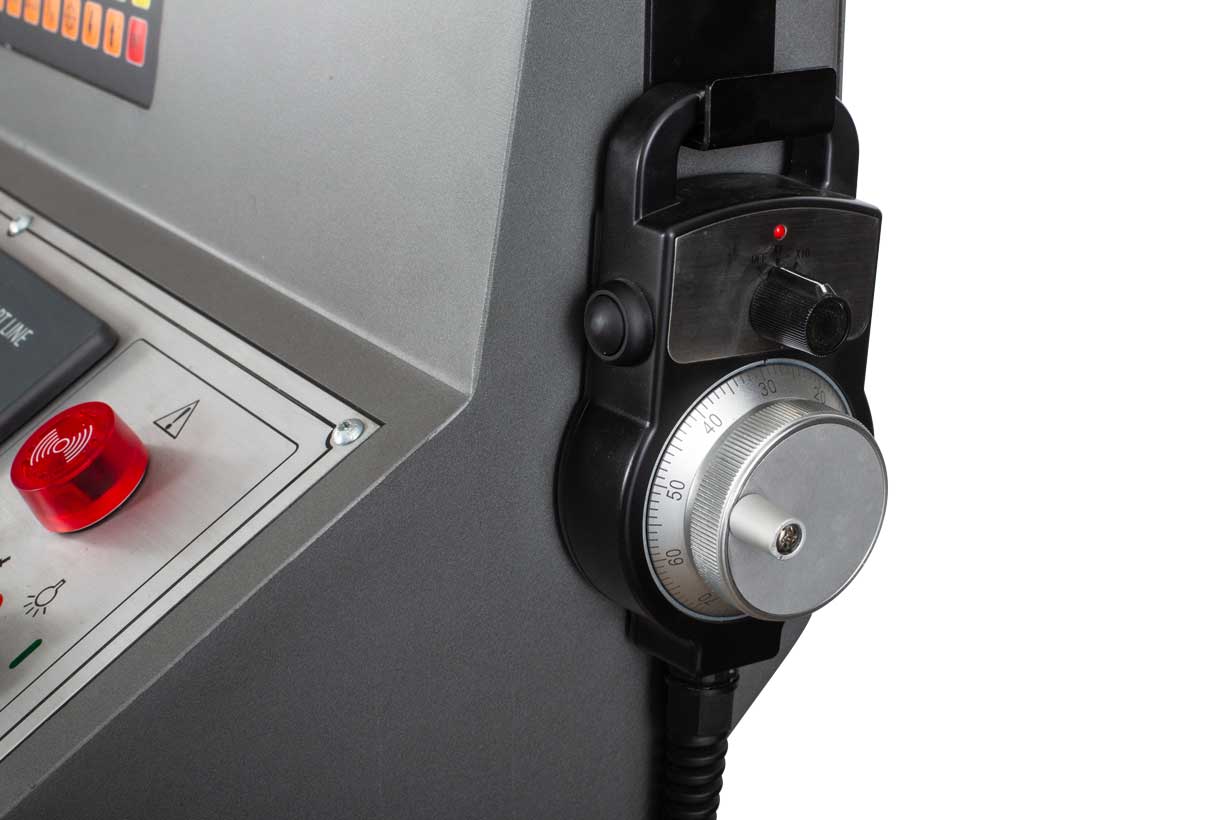

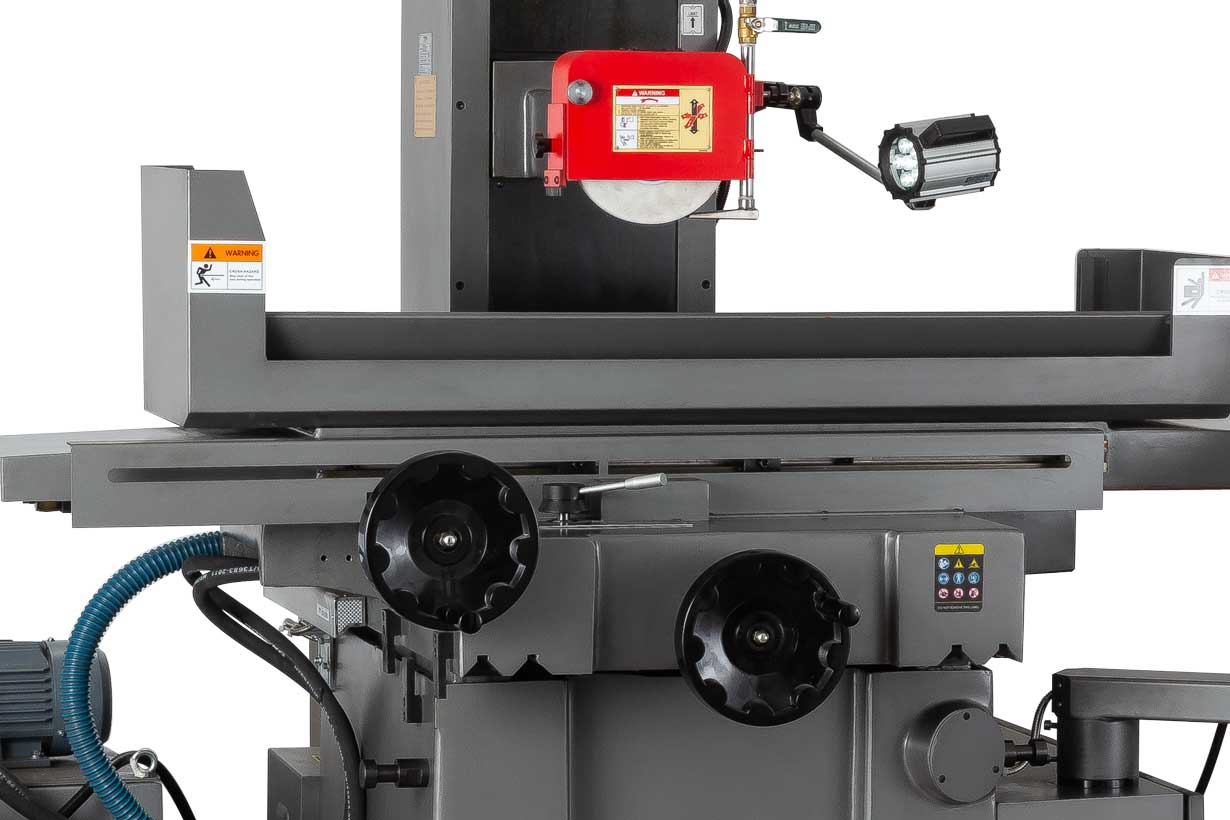

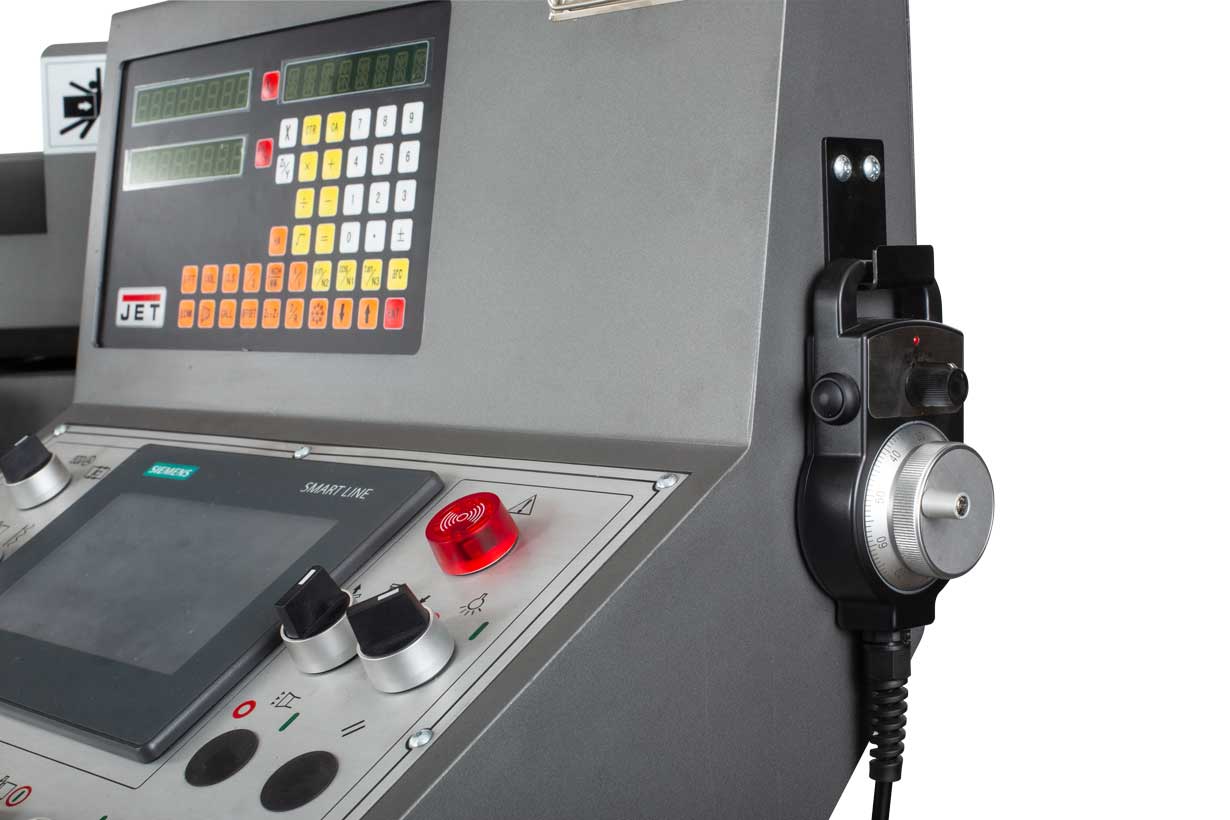

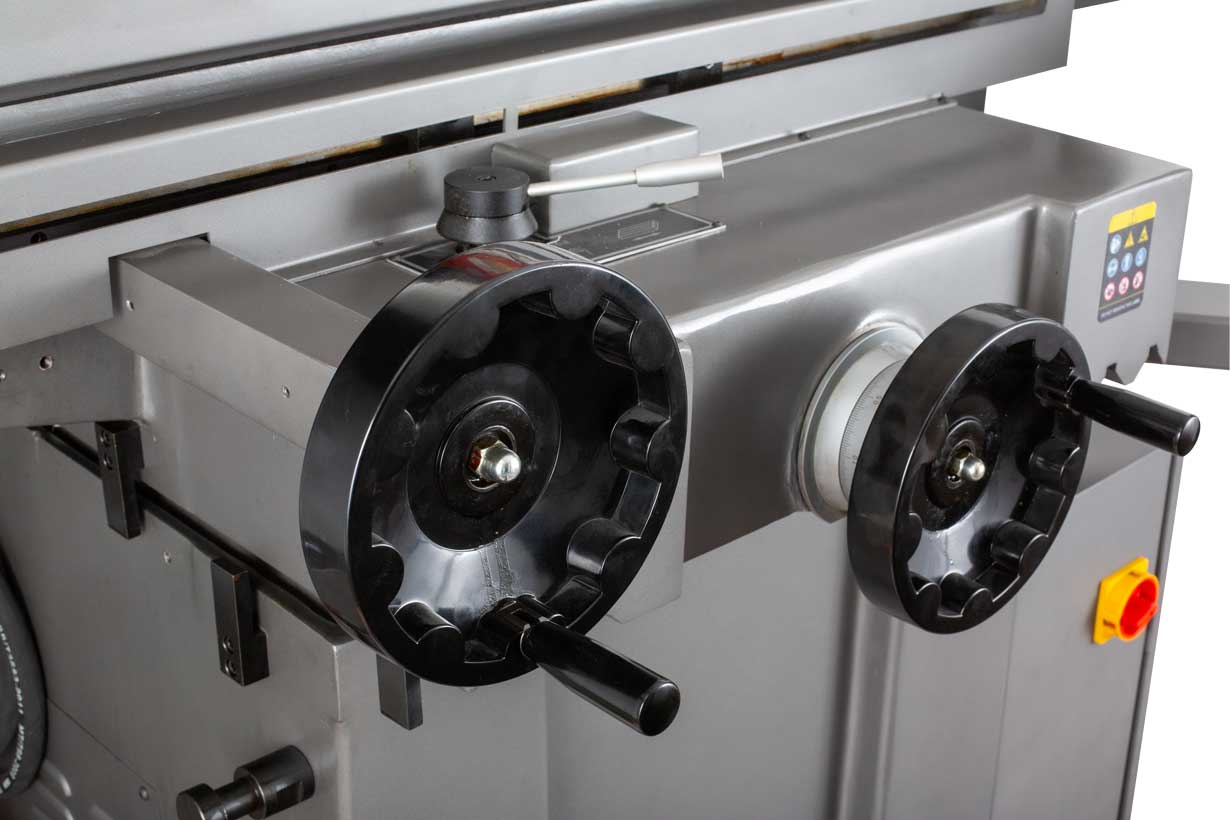

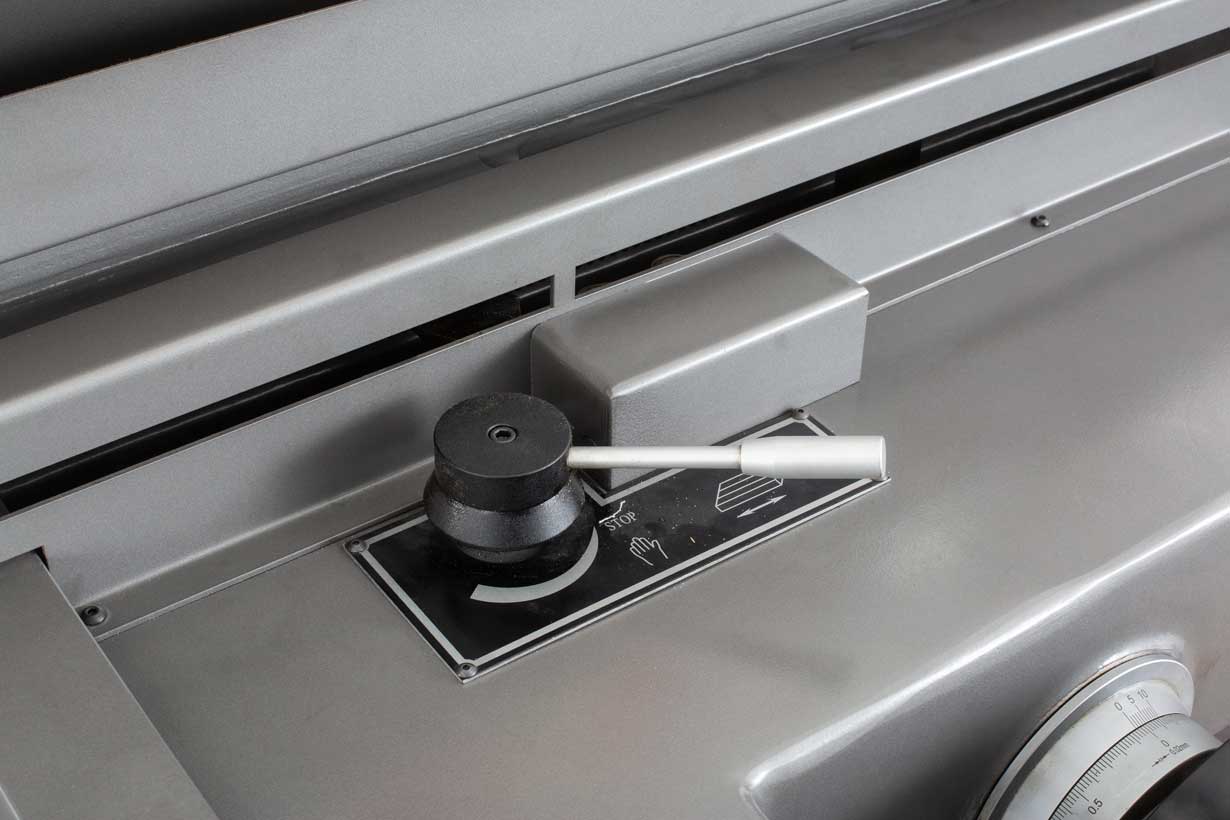

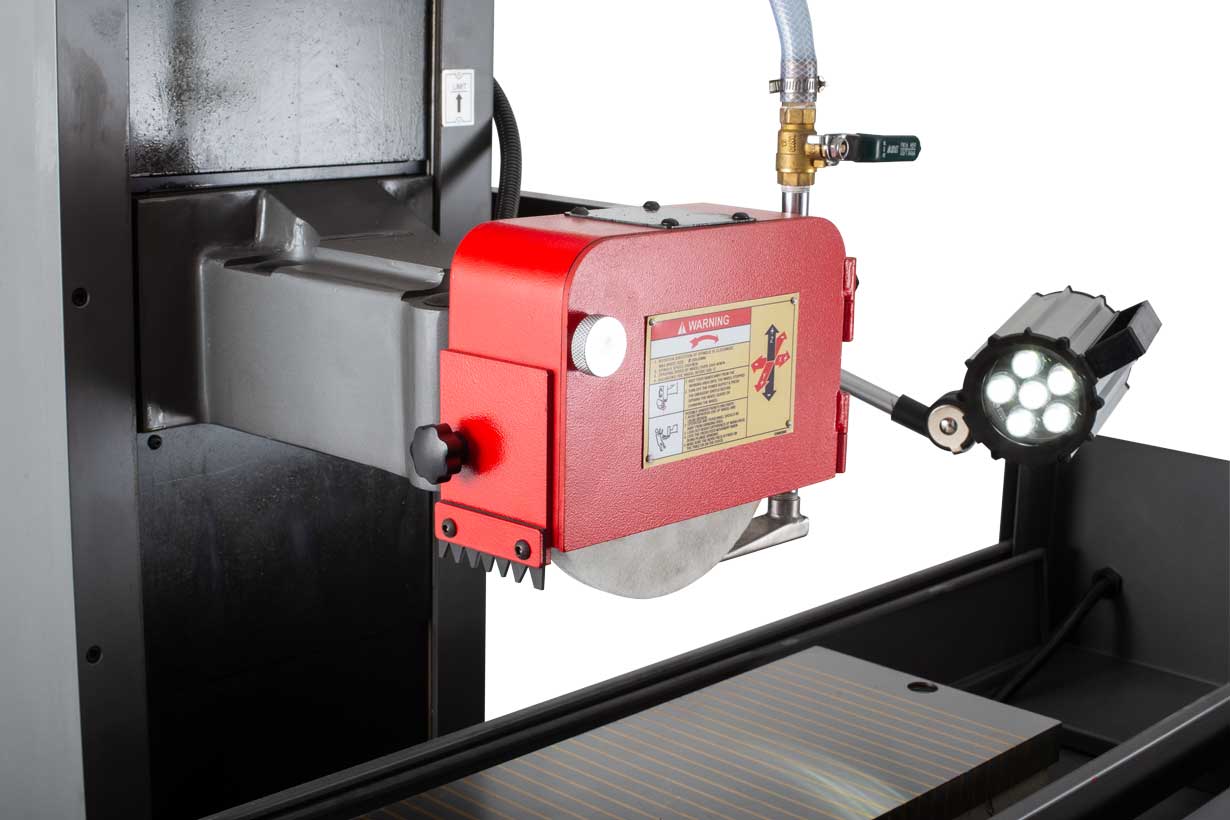

Стол приводится в движение вручную или через гидравлический привод (в правом или левом направлении), скорость плавно изменяется с помощью регулировочного рычага, расположенного на салазках. В поперечном направлении движение стола осуществляется вручную или двигателем через ходовой винт. Шлифовальная голова перемещается вручную маховиком или в автоматическом режиме с помощью серво-двигателя с подачей в диапазоне 0,005 до 0,05мм.

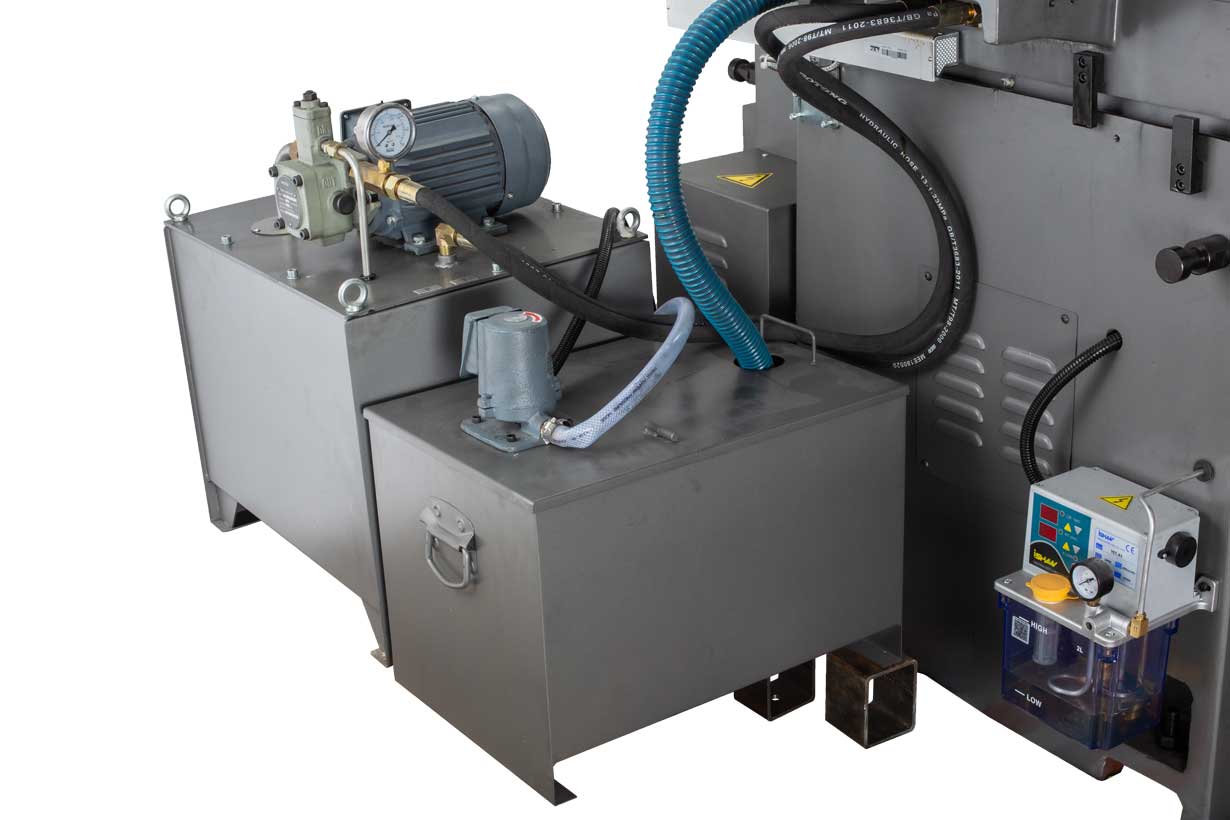

Продольное и поперечное перемещение стола выполняется в автоматическом режиме. Вертикальное перемещение шлифовального круга осуществляется вручную или в автоматическом режиме. За вращение шпинделя отвечает главный двигатель мощностью 2200 Вт. Мощность двигателя гидростанции 750Вт, объем гидравлической системы – 60 литров. Мощность насоса подачи СОЖ 40Вт. Объем бака СОЖ 50 л.
Частота оборотов шпинделя шлифовального круга у JPSG-1020FR постоянна и составляет 2850 об/мин, оптимально подобранный диаметр шлифовального круга - 200 мм. Точность подачи круга к заготовке (одно деление нониуса вертикального перемещения) соответствует классу прецизионного оборудования - 0,005 мм (5мкм). Как и все станки данного класса, JPSG-1020FR оборудован системой автоматической смазки всех критически важных узлов и агрегатов, в том числе и направляющих стола, через предусмотренные смазочные каналы.
Станок поставляется в богатой комплектации. Вместе с ним заказчик получает электромагнитный стол, шлифовальный круг с фланцами и съемником, балансировочный стенд с оправкой, алмазный карандаш для правки круга, лампу освещения рабочей зоны, защитные экраны, регулируемые установочные опоры.
| Напряжение, В | 400 |
| Размер стола, мм | 200 х 500 |
| Макс. длина продольного шлифования | 508 |
| Макс. длина поперечного шлифования | 200 |
| Макс. расстояние ось шпинделя-стол | 450 |
| Размер электромагнитного стола | 200 х 460 х 100 |
| Максимальная нагрузка на стол, кг | 180 |
| -- ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА -- | |
| - гидроцилиндр | 560 |
| - вручную | 590 |
| Скорость перемещения стола, плавно | 7 - 25 |
| -- ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА -- | |
| Автоматическое поперечное перемещение | 0,1 - 8 |
| Макс. автоматическое поперечное перемещение | 240 |
| Макс. ручное поперечное перемещение | 240 |
| Поперечный ход стола за оборот маховика | 5 |
| Цена деления нониуса поперечного перемещения | 0,02 |
| -- ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА | |
| Автоматическая подача за проход, мм | 0,005-0,05 |
| Ускоренное перемещение | 480 мм/мин |
| Цена деления нониуса вертикального перемещения | 0,005 (5мкм) |
| Перемещение шпинделя за оборот маховика | 1 |
| -- ШПИНДЕЛЬ -- | |
| Частота вращения вертикального шпинделя, об/мин | 2850 |
| Диаметр шлифовального круга | 200 |
| Ширина шлифовального круга | 20 |
| Отверстие шлифовального круга | 31,75 |
| -- МОЩНОСТЬ -- | |
| Шпиндель, P2 S1-100%, кВт | 2,2 |
| Гидростанция | 0,75 |
| Двигатель поперечной подачи | 0,04 |
| Мощность двигателя вертикального перемещения, кВт | 0,25 |
| Мощность общая | 3,28 |
| Площадь пола для установки станка (ДхШ), мм | 2300х2200 |
| Длина, мм | 2250 |
| Ширина, мм | 1720 |
| Высота, мм | 2150 |
| Масса, кг | 1650 |
