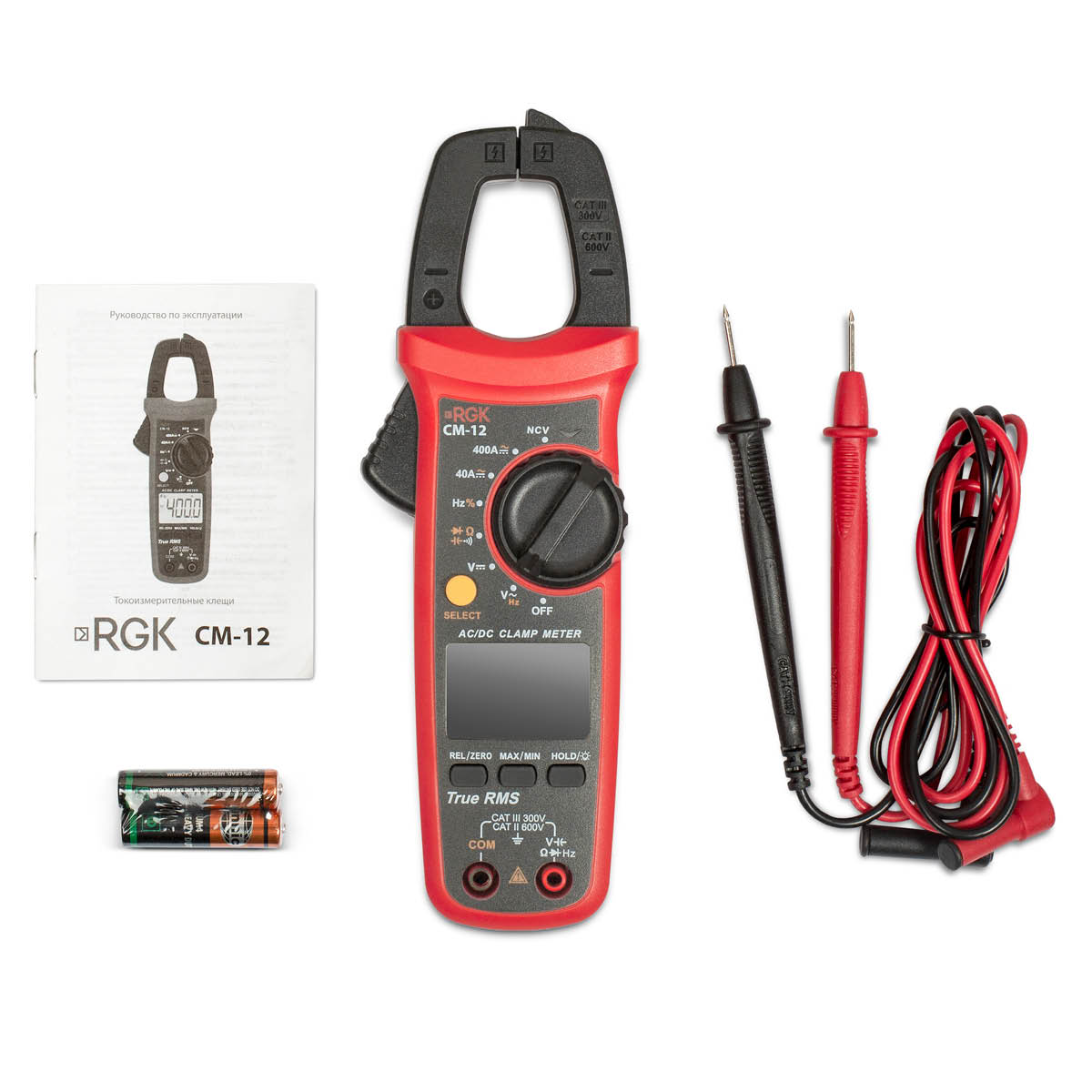

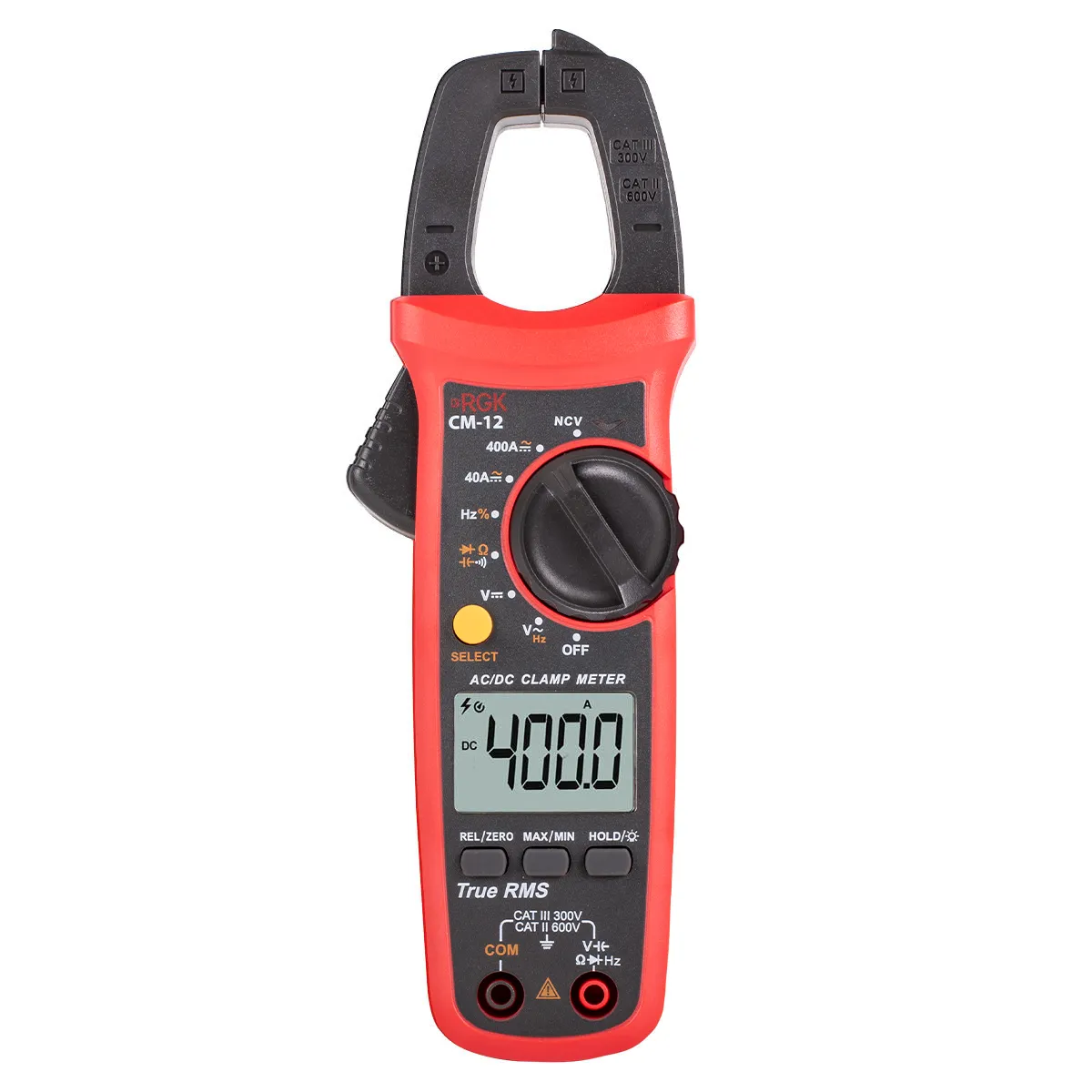

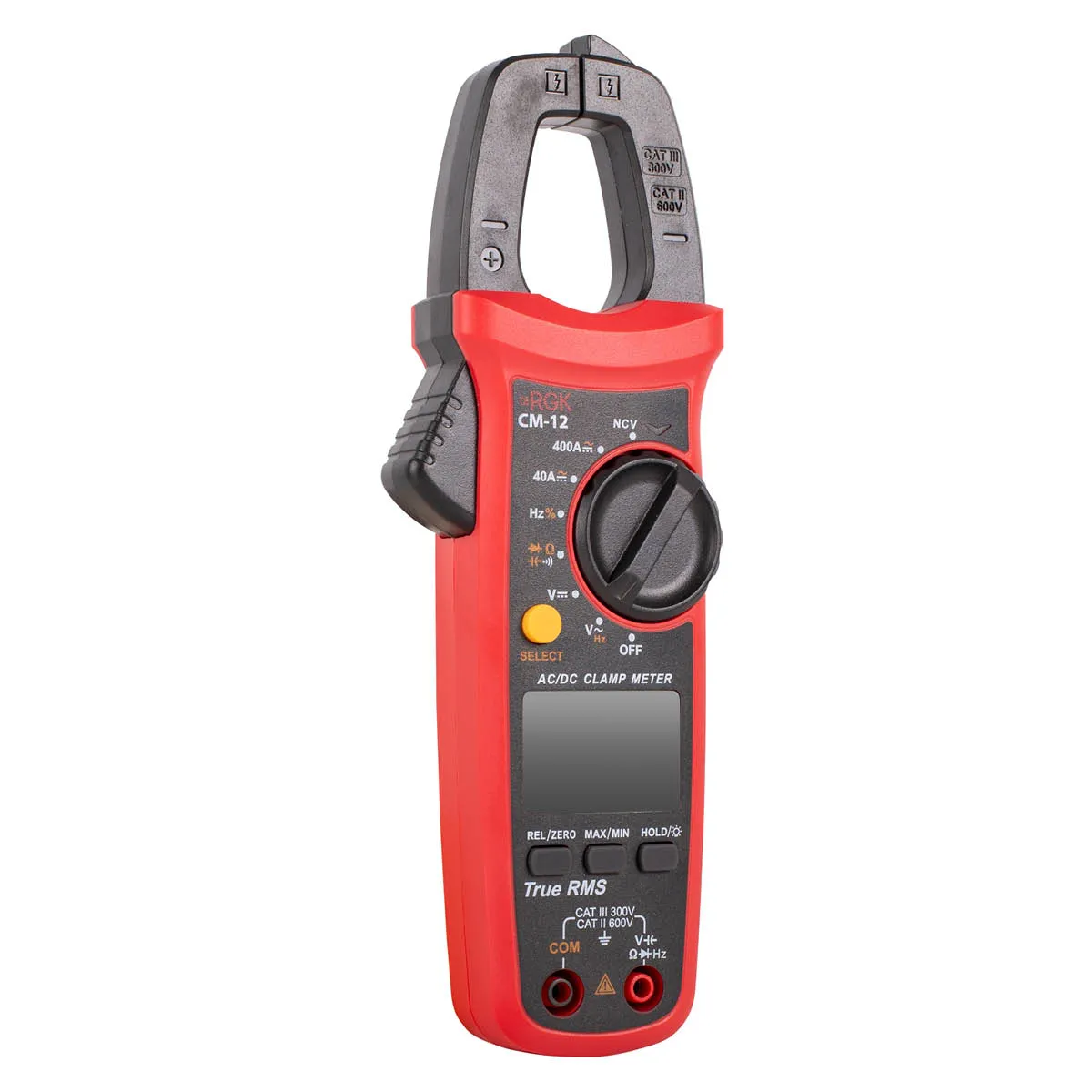

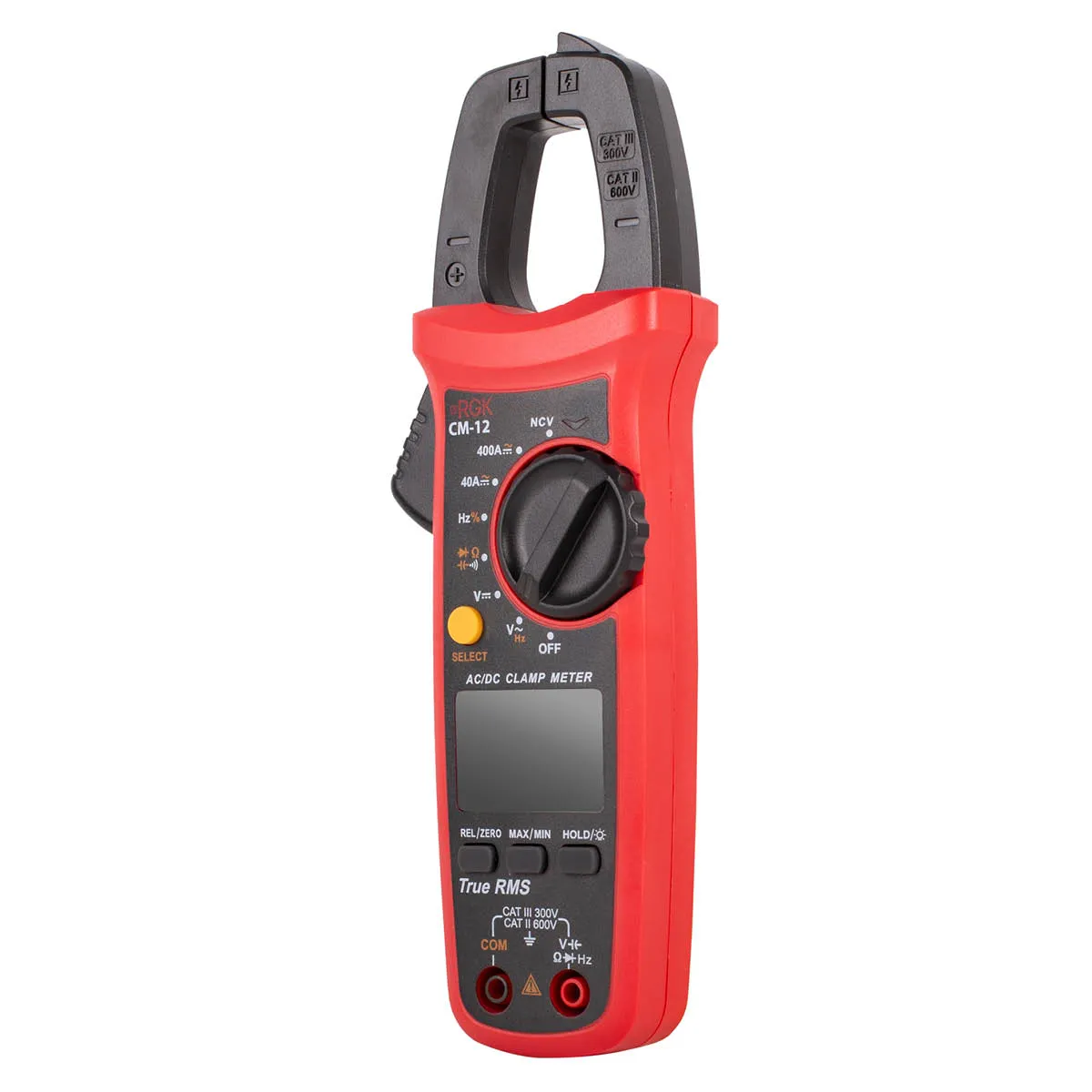

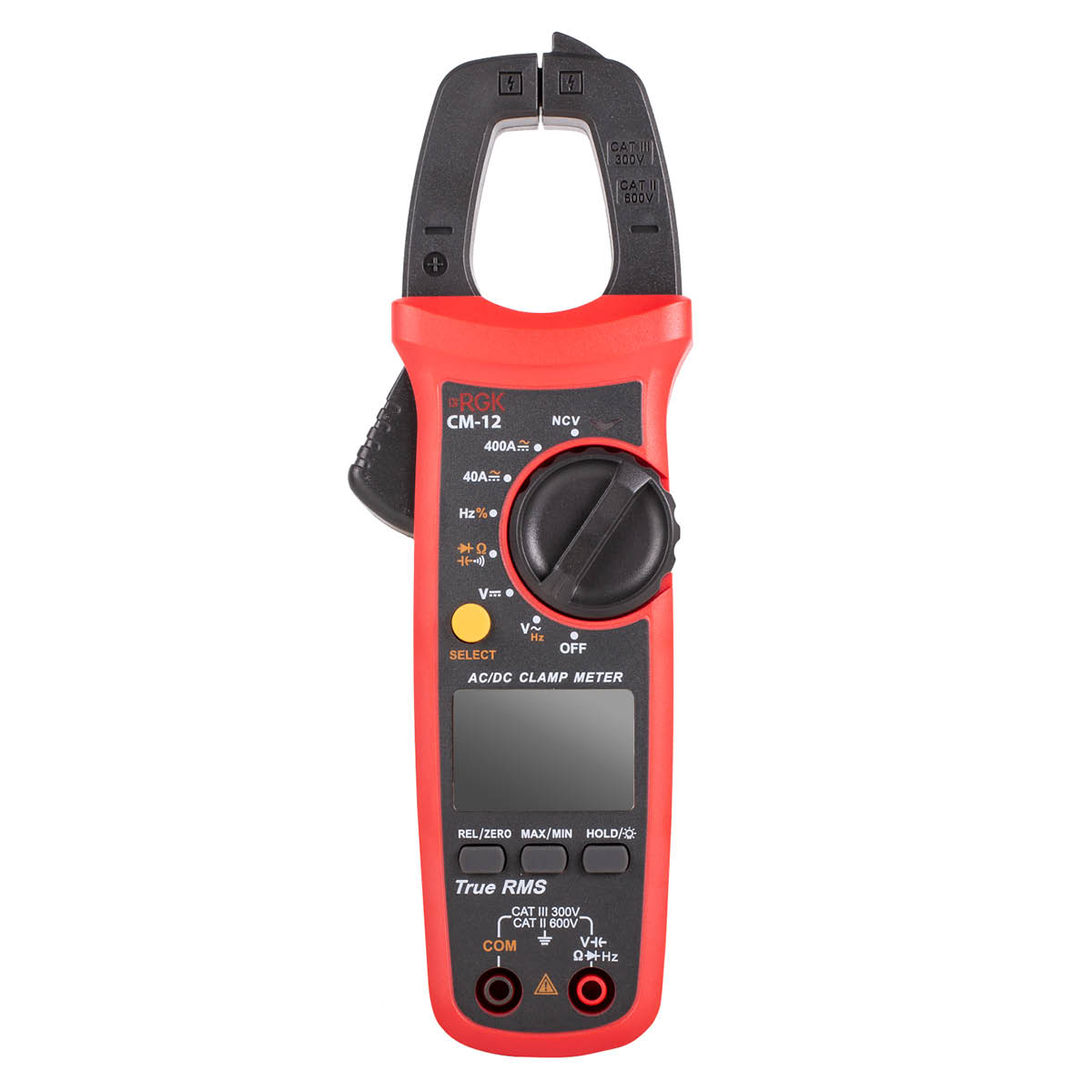

Токовые клещи RGK CM-12
Цифровые токовые клещи RGK CM-12 используются для измерения силы тока до 400 А в тех случаях, когда недопустимо повреждение изоляции или приостановка работы электросистемы предприятия. Прибор ориентирован на специалистов сферы энергетики, но может с успехом решать и бытовые задачи по проверке оборудования и электропроводки.
Технические особенности
- Режим отображения пиковых показаний.
- Фиксации значений на экране кнопкой HOLD.
- Защита от перегрузки с сигнализацией.
- Автоотключение через 15 мин. бездействия.
Преимущества клещей
За счет применения в конструкции датчика Холла можно измерять как постоянный, так и переменный ток. Основное преимущество электроизмерительных клещей заключается в бесконтактном методе замеров, благодаря чему не требуется отключать провода или производить врезку в изоляцию, что особенно важно для проводников, расположенных за пределами помещений. Устройство позволяет быстро проверять ток в толстых силовых кабелях и сравнивать распределение нагрузки в трехфазных сетях.
Комплексный замер параметров электросетей
При подключении щупов токоизмерительные клещи RGK CM-12 определяют значения сопротивления, частоты тока, целостность цепи, тестирует диоды и емкость конденсаторов. Расчет коэффициента заполнения будет полезен при работе с импульсным (ШИМ) оборудованием.
Дополнительные функции
Функция NCV детектирует напряжение бесконтактным способом и чаще всего используется для поиска ноля и фазы. Прибор можно перевести в низковольтный режим EFLo, если требуется выявить сигнал в диапазоне 24 - 72 В.
При проверке конденсаторов малой емкости или линий слабого сопротивления результат может искажаться под действием электромагнитных шумов, наводок или потерь на тестовых проводах. Влияние этих эффектов нивелируется за счет сравнения с опорной величиной в режиме REL.
Безопасность
Клещи оборудованы специальным барьером, препятствующим соскальзыванию руки в сторону проводника, двойной изоляцией и соответствуют категориям защищенности CAT II 600В/CAT III 300В. Допускается использование электроизмерительных клещей RGK CM-12 для диагностики коммутационного оборудования, распределительных щитов и других элементов электросетей.
| Переменный ток | 40 А - 400 А |
|---|---|
| Постоянный ток | 40 А - 400 А |
| Напряжение переменного тока | 4 В - 600 В |
| Напряжение постоянного тока | 400 мВ - 600 В |
| Сопротивление | 400 Ом - 40 МОм |
| Ёмкость | 40 нФ - 40 мФ |
| Частота | 40 Гц - 10 МГц |
| Измерение температуры | нет |
| Проверка целостности цепи (прозвонка) | есть |
| Проверка диодов | есть |
| Размер зажимов | 28 мм |
| Режим памяти (Hold) | есть |
| True RMS | есть |
| Разрядность дисплея | 4000 |
| Подсветка дисплея | есть |
| Автоматическое отключение | 15 мин. |
| Стандарт безопасности | CAT II 600В |
| Тип питания | 2 х ААА (1,5 В) |
| Размеры | 215 x 73 x 37 мм |
| Вес | 0,215 кг |
