Осциллограф - мультиметр RGK DHO100 с поверкой

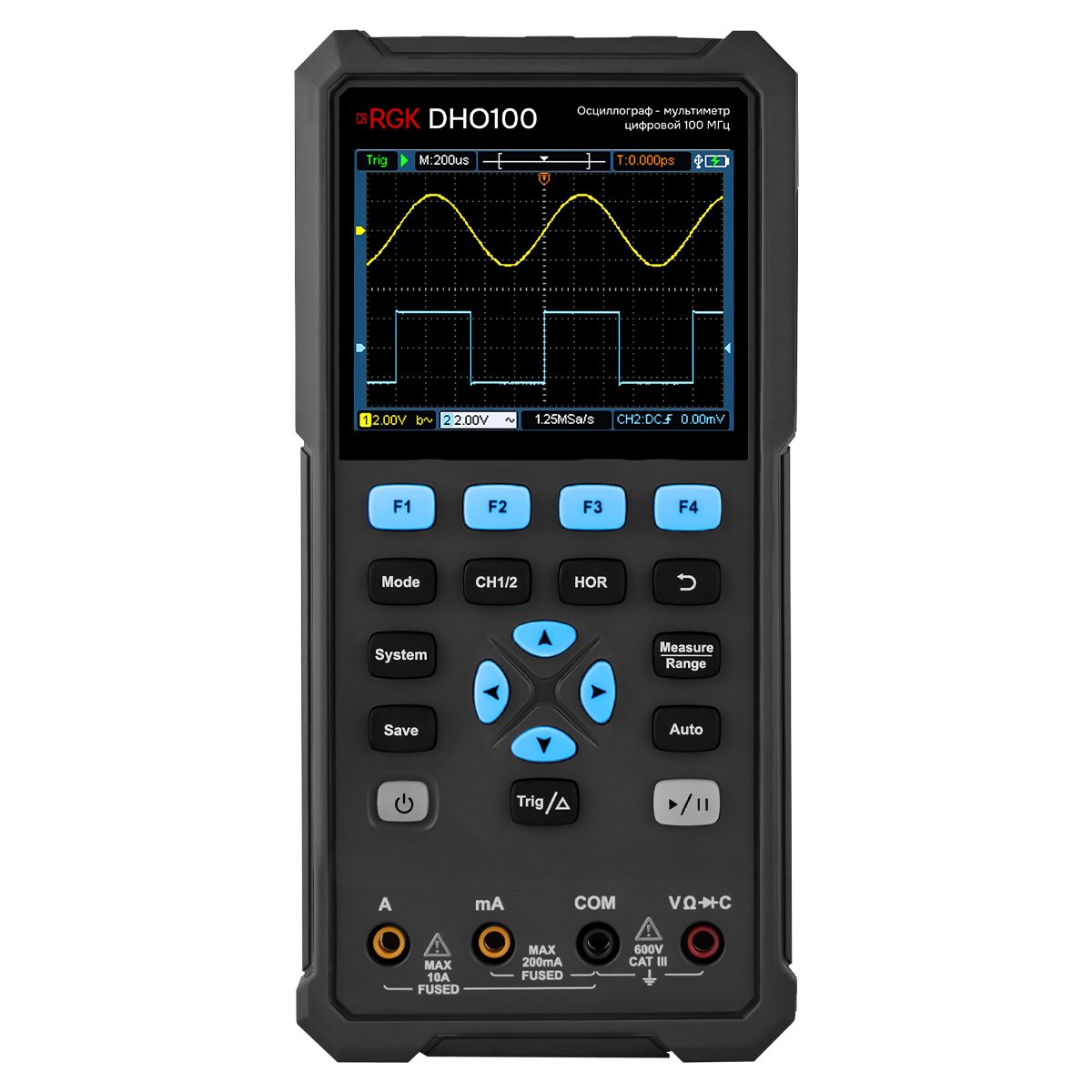

Осциллограф-мультиметр RGK DHO100 – комбинированный прибор компактного класса с аккумуляторным питанием, реализующий функции измерения электрических характеристик и отображения формы сигналов в полосе частот до 100 МГц. Он может применяться для проверки и настройки электрооборудования, систем питания, электронных устройств, локализации неисправностей в электрических сетях, позволяя решать широкий круг диагностических задач без задействования дополнительных инструментов, что повышает мобильность оперативного персонала.
Универсальное решение для разных задач

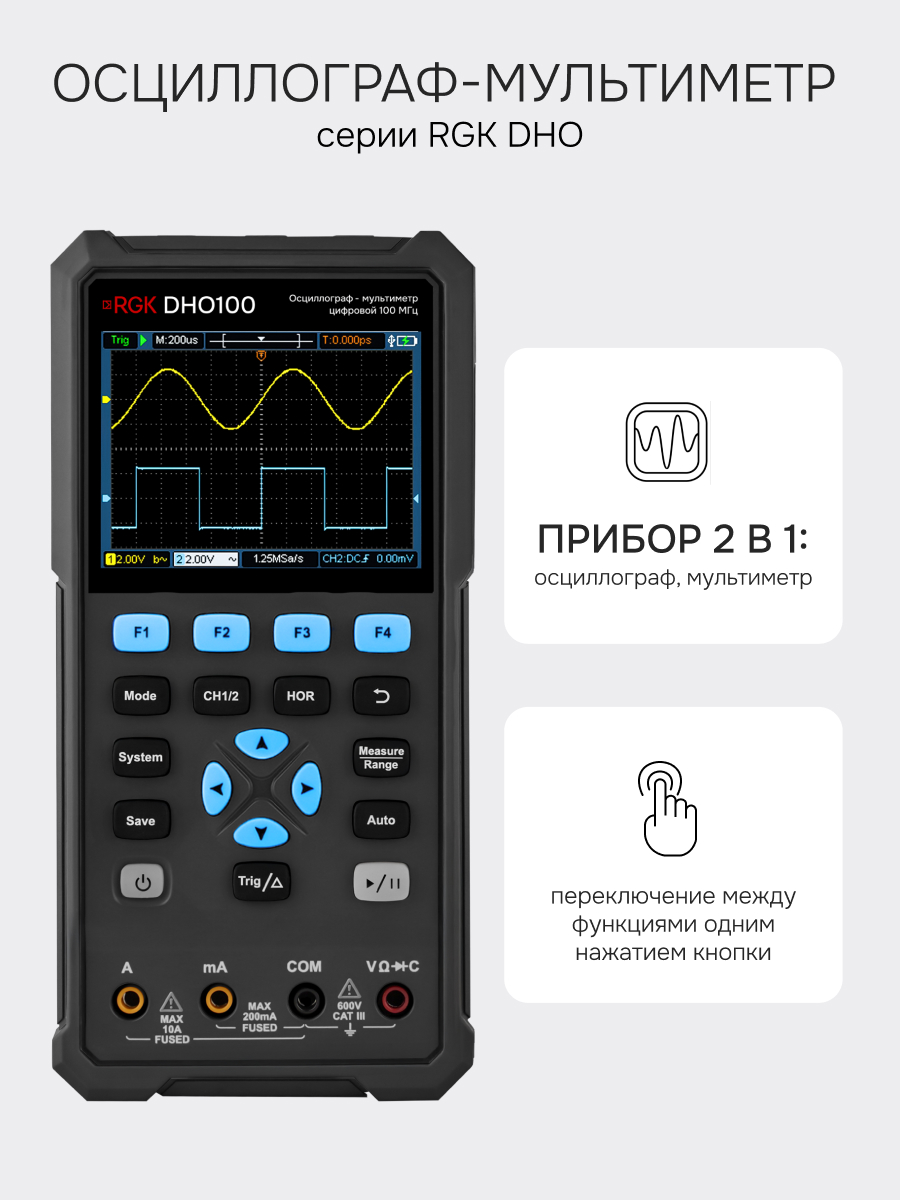

Портативный осциллограф-мультиметр RGK DHO100 позволяет контролировать форму сигналов во временной области по двум каналам одновременно и отслеживать межканальную разность фаз и частот по фигурам Лиссажу. Определять базовые электрические характеристики можно с помощью курсорных и автоматических измерений. Также доступно измерение напряжения, силы тока, сопротивления и емкости, тестирование диодов и проверка исправности цепей с помощью подключаемых щупов. Наличие энергонезависимой памяти позволяет сохранять осциллограммы в качестве образцовых и выводить их на дисплей одновременно с наблюдением текущего сигнала для визуального сравнения. Поддерживается запись снимков с экрана и 4 наборов часто используемых настроек.

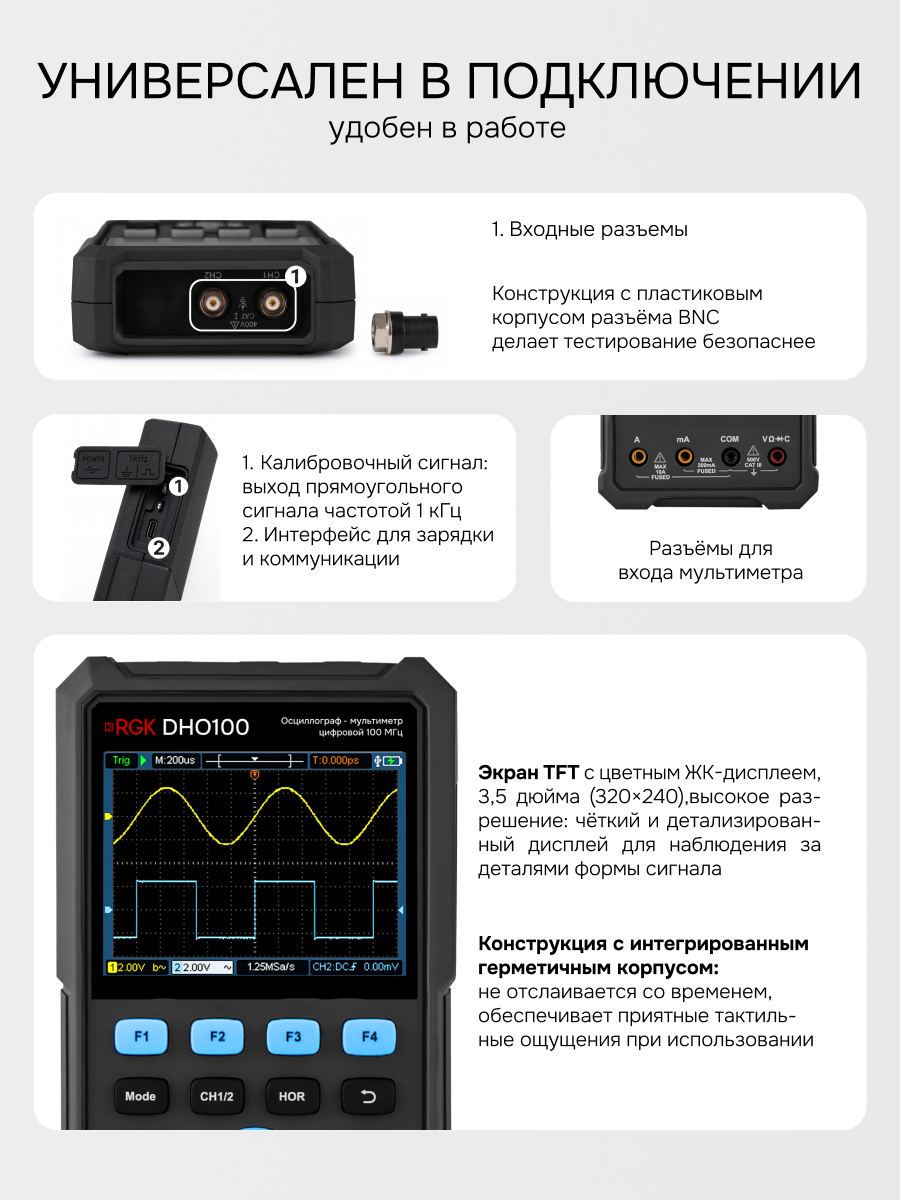

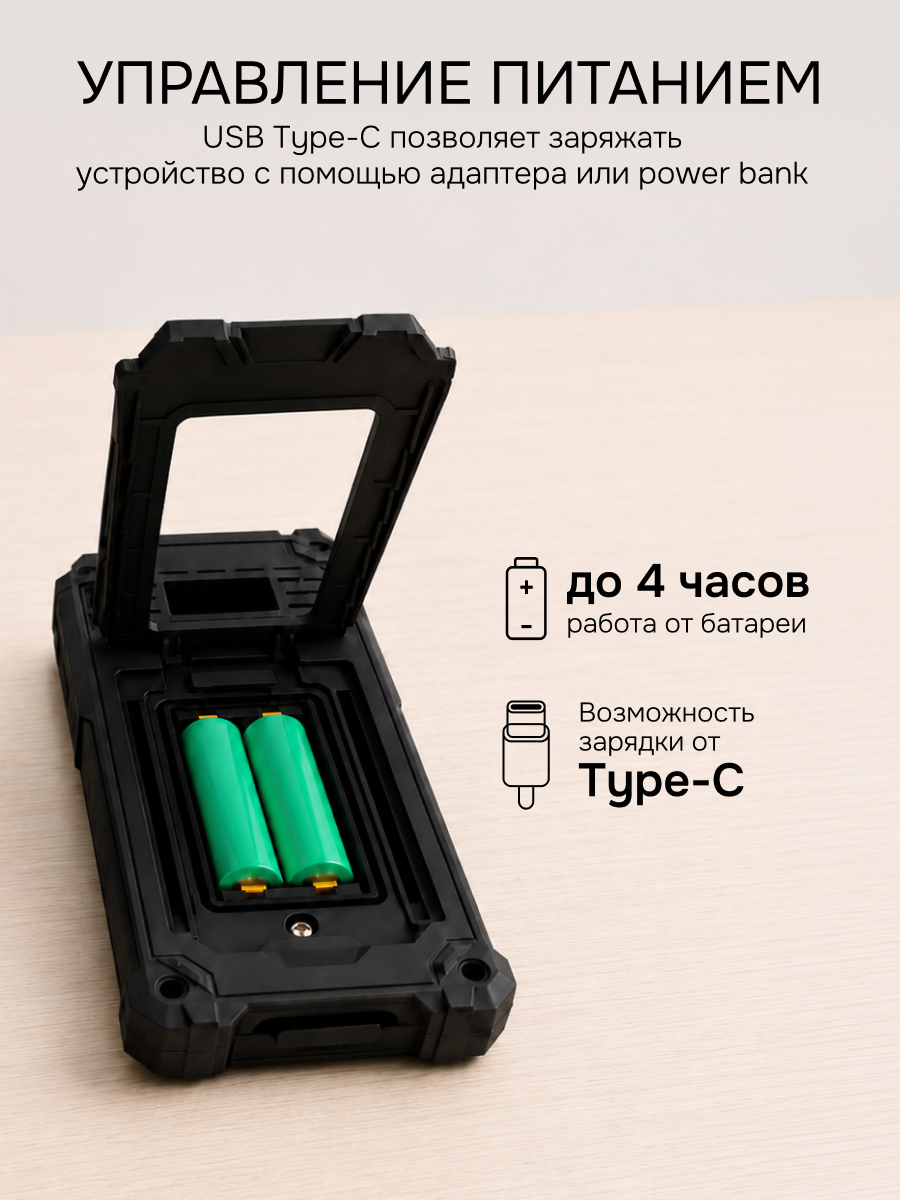

Для расширения базовых возможностей по обработке и анализу получаемых показаний, например, при отладке и разработке электронных устройств и систем, скопметр RGK DHO100 поддерживает режим совместной работы с ПК. При этом обмен данными производится через интерфейс USB-C, который также задействуется для подзарядки внутренних сменных аккумуляторов 18650 и работы от сети в стационарных условиях, либо автономного питания от повербанка при необходимости увеличения времени непрерывной работы.
Преимущества

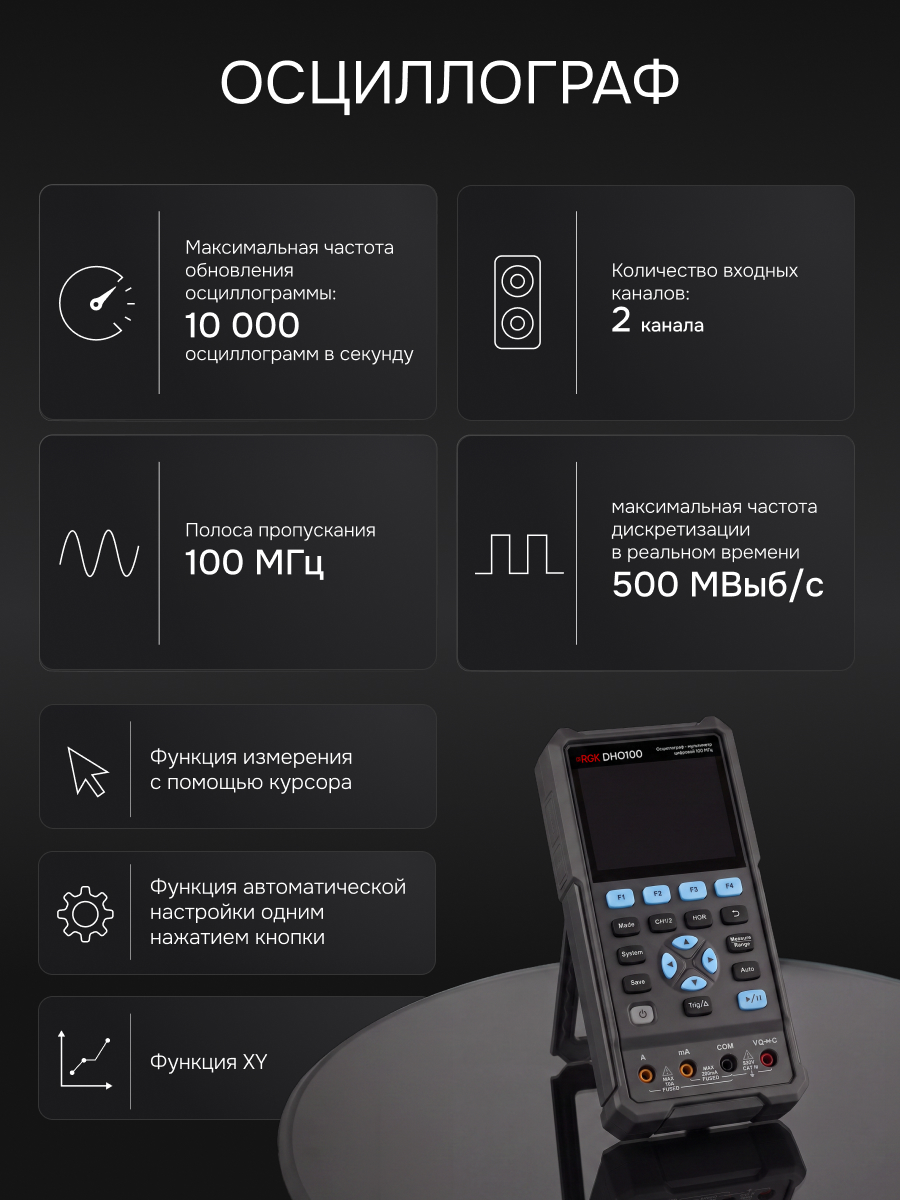

- За счет повышенного быстродействия АЦП, по сравнению с младшими моделями своей серии, осциллограф обеспечивает частоту дискретизации до 500 Мвыб/с, точнее отображая динамичные сигналы.
- Автоподстройка осциллографа и автоматический выбор измерительного диапазона в режиме мультиметра упрощают обращение с прибором, позволяя не тратить время на предварительные настройки.
- Широкий рабочий диапазон и высокое разрешение показаний измерителя, обеспечивающего отображение до 20 000 отсчетов, делают прибор пригодным для тестирования низковольтной электроники и силового оборудования.
| Количество каналов | 2 |
|---|---|
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 500 Мвыб/с |
| Наличие генератора сигналов | нет |
| Входное сопротивление | 1,00±0,02 МОм |
| Диапазон значений коэффициента отклонения Ко | от 10 до 10 мВ/дел |
| Пределы допускаемой относительной погрешности коэффициента отклонения | ±3% |
| Диапазон значений коэффициента развертки (с шагом 1-2-5) | от 2 до 1000 нс/дел |
| Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки | ±0,0001% |
| Время нарастания переходной характеристики для модификаций | 3,5 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±1·10-4% |
| Переменное напряжение | 200 мВ - 750 В |
| Постоянное напряжение | 200 мВ - 1000 В |
| Переменный ток | 200 мА - 10 А |
| Постоянный ток | 200 мА - 10 А |
| Сопротивление | 200 Ом - 100 Мом |
| Ёмкость | 20 нФ - 2 мФ |
| Напряжение переменного тока | от 100 до 240 В |
| Частота переменного тока | 50 Гц |
| Потребляемая мощность | 5 Вт |
| Питание от батареи, напряжение постоянного тока | 3,7 В |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |

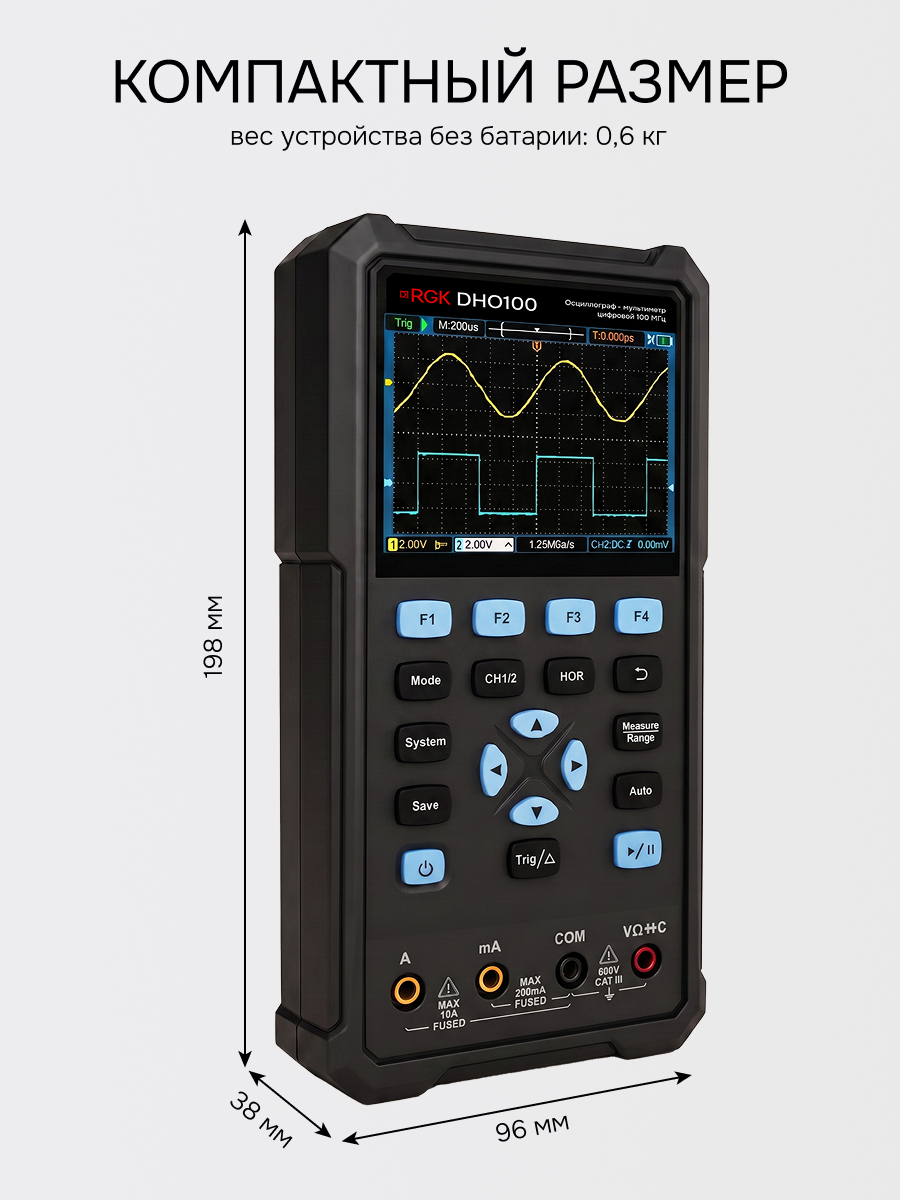

| Размеры | 198 x 96 x 38 мм |
| Вес | 0,6 кг |
