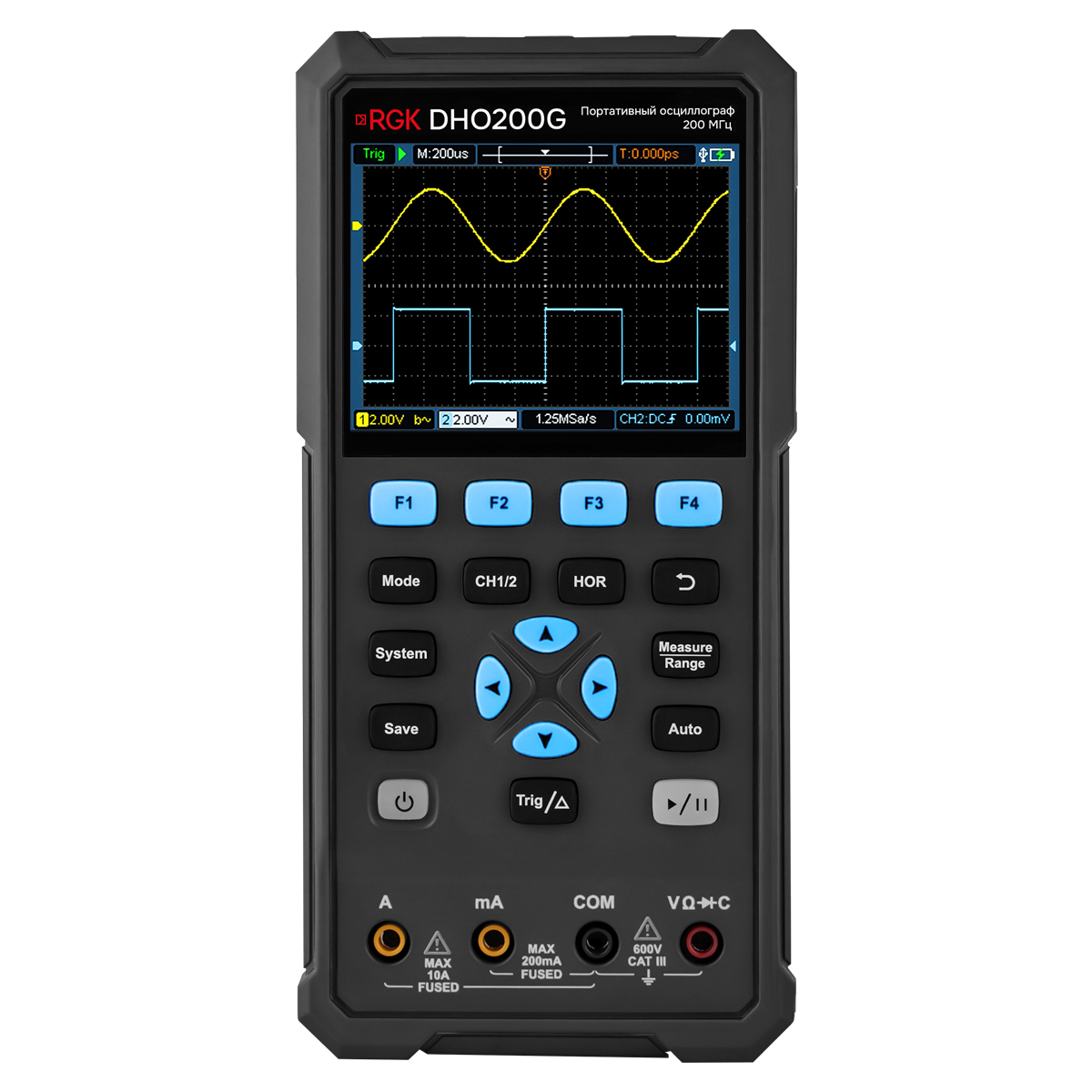

Осциллограф - мультиметр RGK DHO200G с поверкой

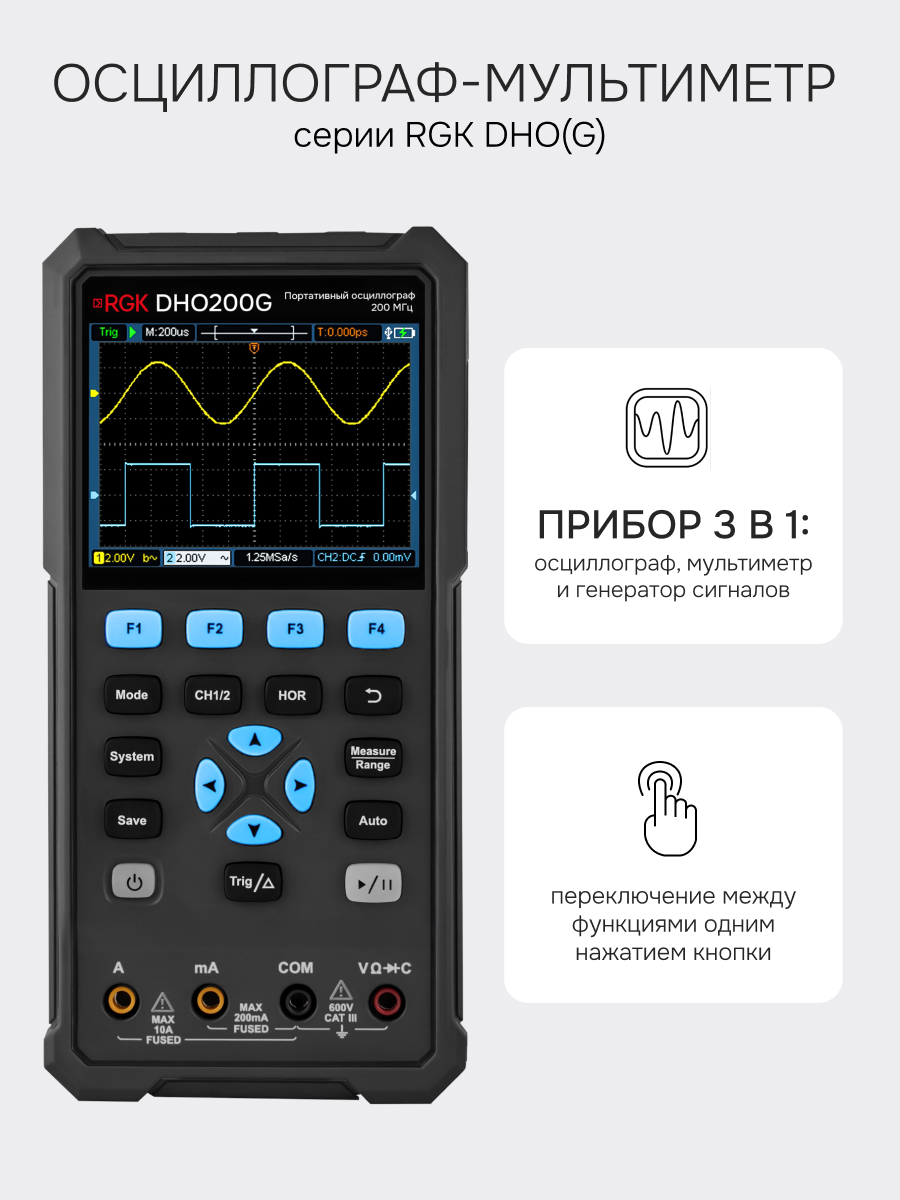

Осциллограф-мультиметр RGK DHO200G является топовой моделью в линейке мобильных комбинированных устройств компактного класса с аккумуляторным питанием, предназначенных для проверки, настройки и оперативной диагностики электрооборудования, энергосистем и электронной продукции. Как изделие "3 в 1", прибор объединяет в себе функции генератора тестовых сигналов с частотным диапазоном до 25 МГц, 2-канального цифрового осциллографа с полосой пропускания 200 МГц и широкодиапазонного True-RMS-мультиметра с разрядностью до 20 000 отсчетов.
Преимущества

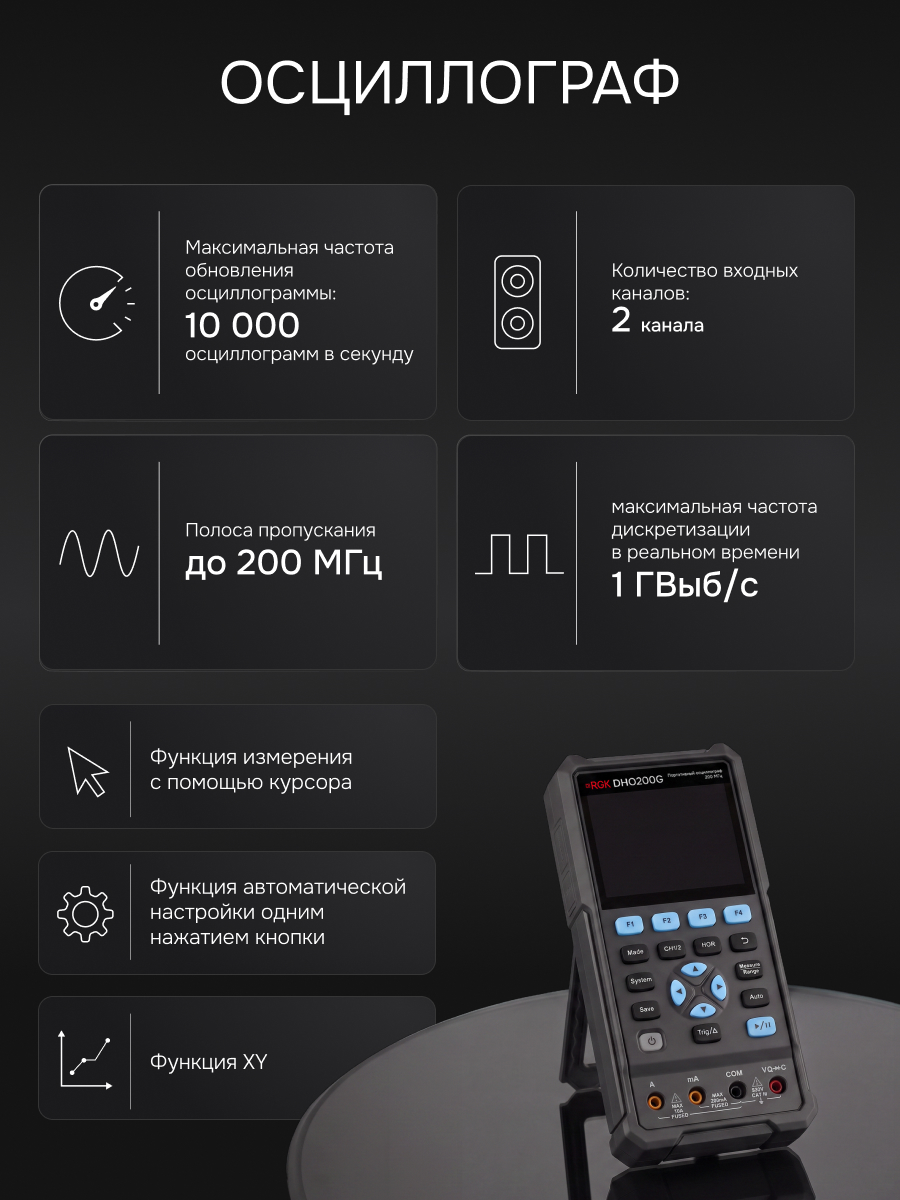

В отличие от младших модификаций своей серии, осциллограф-мультиметр RGK DHO200G оборудован 2-канальным АЦП с частотой дискретизации 1 Гвыб/с. Благодаря этому прибор точнее отображает форму динамичных быстро меняющихся сигналов и исключает падение производительности при отслеживании двух осциллограмм одновременно. Для поддержания требуемой точности в приборе предусмотрен режим самокалибровки. С целью снижения погрешности для токовых измерений миллиамперного и амперного диапазонов задействуются различные входы, защищенные предохранителем.
Функциональные возможности
Ориентированный на промышленное применение, осциллограф-мультиметр RGK DHO200G способен отслеживать сигналы с амплитудой до 400 В, а также позволяет измерять с помощью контактных щупов переменное и постоянное напряжение до 750 В и 1000 В соответственно. Функции автоматической настройки осциллограмм и авто-выбора пределов измерений мультиметра, активируемые одной кнопкой, минимизируют время подготовки к замерам и упрощают обращение с инструментом. Используя ресурсы встроенной памяти, можно сохранять осциллограммы и снимки с экрана для сравнения с последующими показаниями, а также типовые наборы настроек для быстрого их вызова.
Особенности
- Режим пикового детектора позволяет использовать осциллограф-мультиметр для выявления выбросов, импульсных помех и других артефактов, которые не отслеживается при стандартом сэмплировании.
- Функция относительных измерений дает возможность быстро определять величину отклонения показателей напряжения и силы тока от образцового значения без выполнения вычислений.

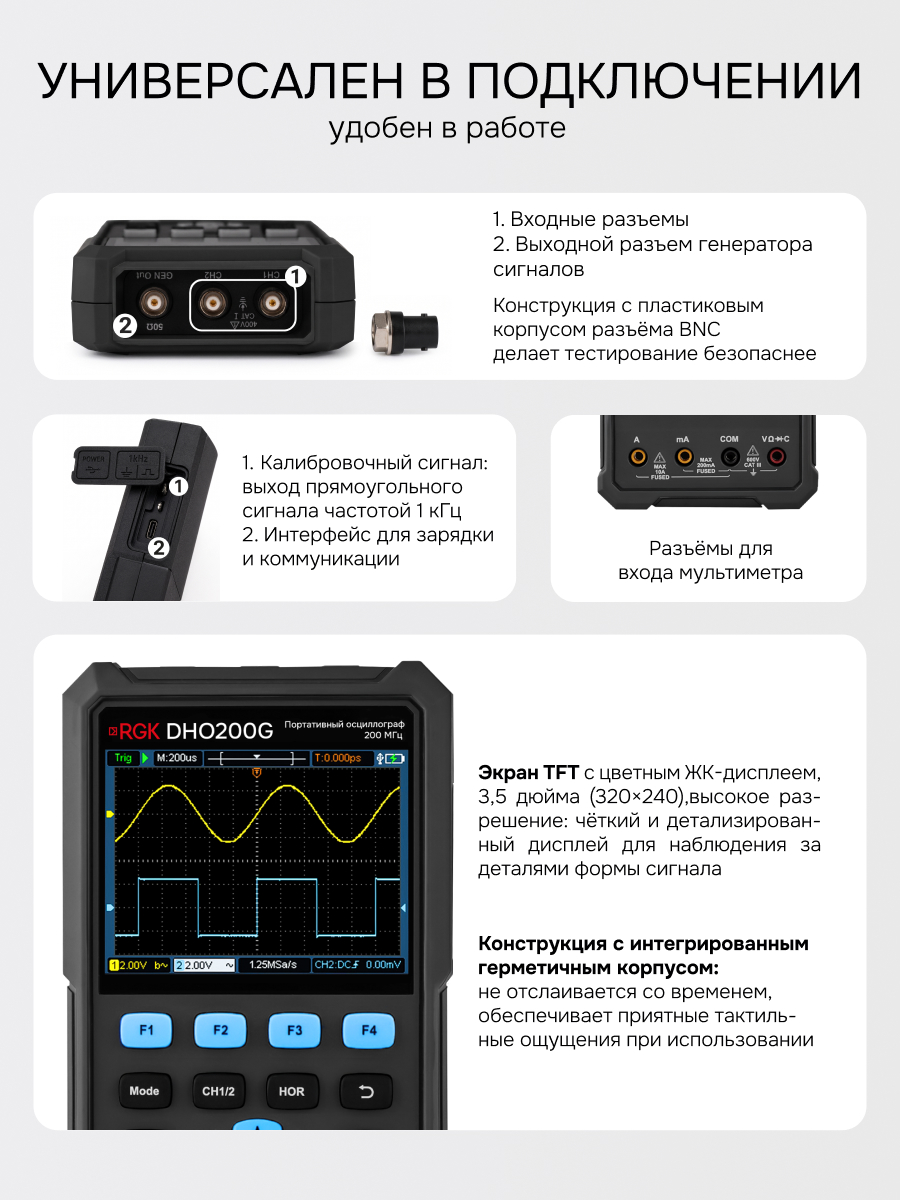

- Интерфейс USB Type-C служит для подзарядки внутренних батарей, поддерживая возможность использования внешнего повербанка, а также задействуется для подключения к ПК с целью передачи данных либо реализации функций дистанционного управления.
| Количество каналов | 2 |
|---|---|
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 1 Гвыб/сек |
| Наличие генератора сигналов | есть |
| Входное сопротивление | 1,00±0,02 МОм |
| Диапазон значений коэффициента отклонения Ко | от 10 до 10 мВ/дел |
| Пределы допускаемой относительной погрешности коэффициента отклонения | ±3% |
| Диапазон значений коэффициента развертки (с шагом 1-2-5) | от 2 до 1000 нс/дел |
| Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки | ±0,0001% |
| Время нарастания переходной характеристики для модификаций | 1,75 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±1·10-4% |
| Переменное напряжение | 200 мВ - 750 В |
| Постоянное напряжение | 200 мВ - 1000 В |
| Переменный ток | 200 мА - 10 А |
| Постоянный ток | 200 мА - 10 А |
| Сопротивление | 200 Ом - 100 Мом |
| Ёмкость | 20 нФ - 2 мФ |
| Напряжение переменного тока | от 100 до 240 В |
| Частота переменного тока | 50 Гц |
| Потребляемая мощность | 6 Вт |
| Питание от батареи, напряжение постоянного тока | 3,7 В |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 198 x 96 x 38 мм |
| Вес | 0,6 кг |
