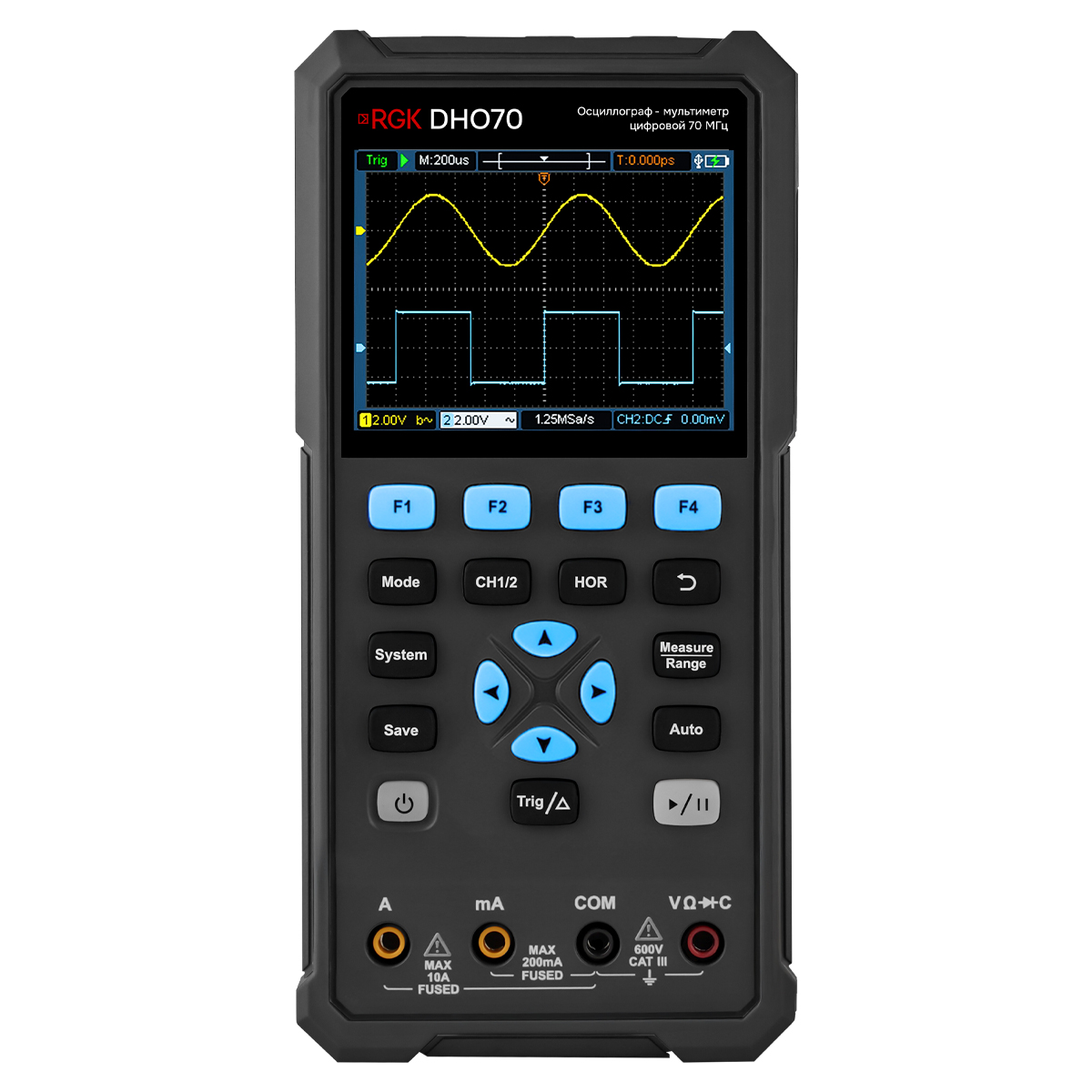

Осциллограф - мультиметр RGK DHO70 с поверкой

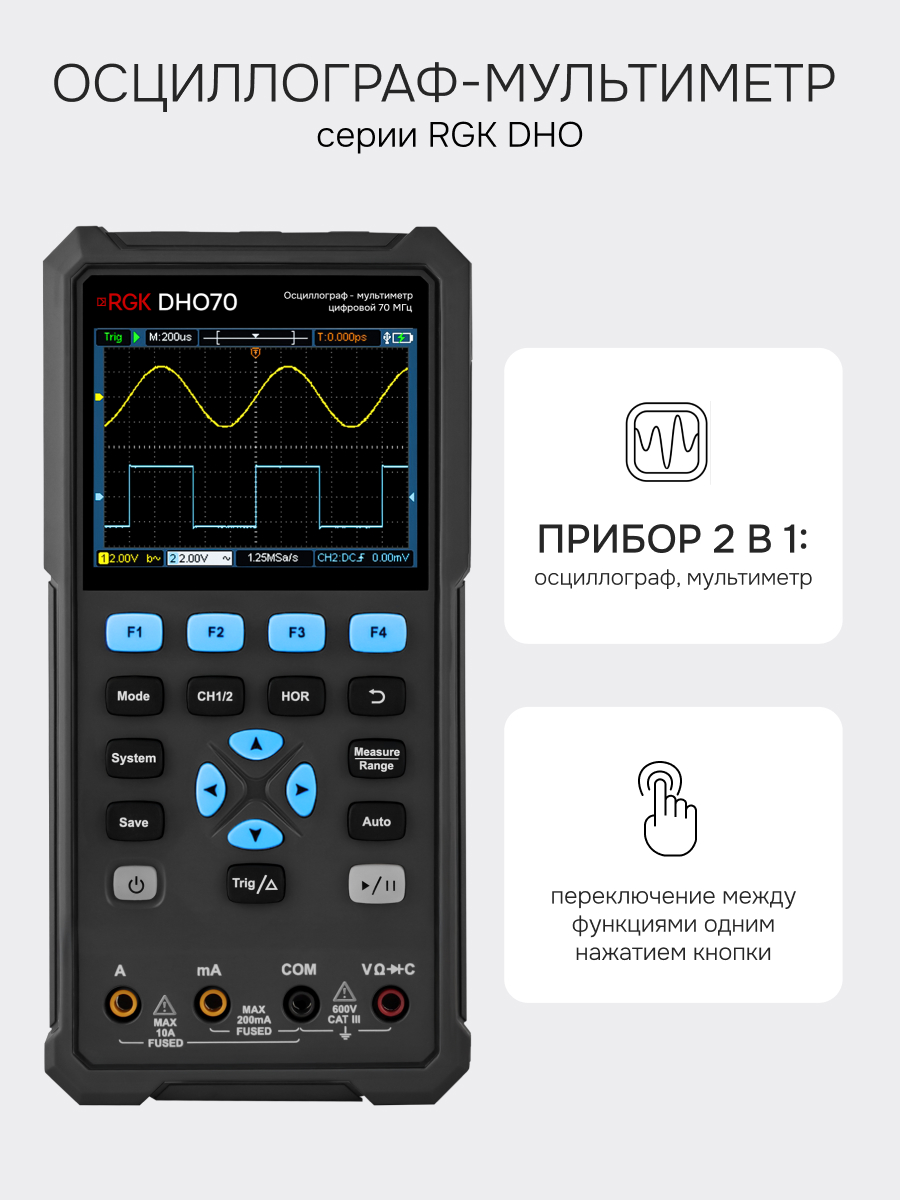

Осциллограф-мультиметр RGK DHO70 – компактный прибор с автономным питанием, который представляет собой многофункциональное средство диагностики, специально разработанное для инженеров-электриков и оперативного персонала по ремонту электрических систем. Легкий и портативный, он позволяет не только измерять электрические параметры, но и отслеживать форму сигналов по двум каналам в полосе частот до 70 МГц, обеспечивая решение широкого круга задач без использования дополнительного инструментария. Прибор выдерживает напряжение 400 В на осциллографических входах и 1000 В на измерительных контурах мультиметра, благодаря чему подходит для диагностики и обслуживания не только электронных устройств, но и электросетей, систем питания и силового оборудования.
Функциональные возможности

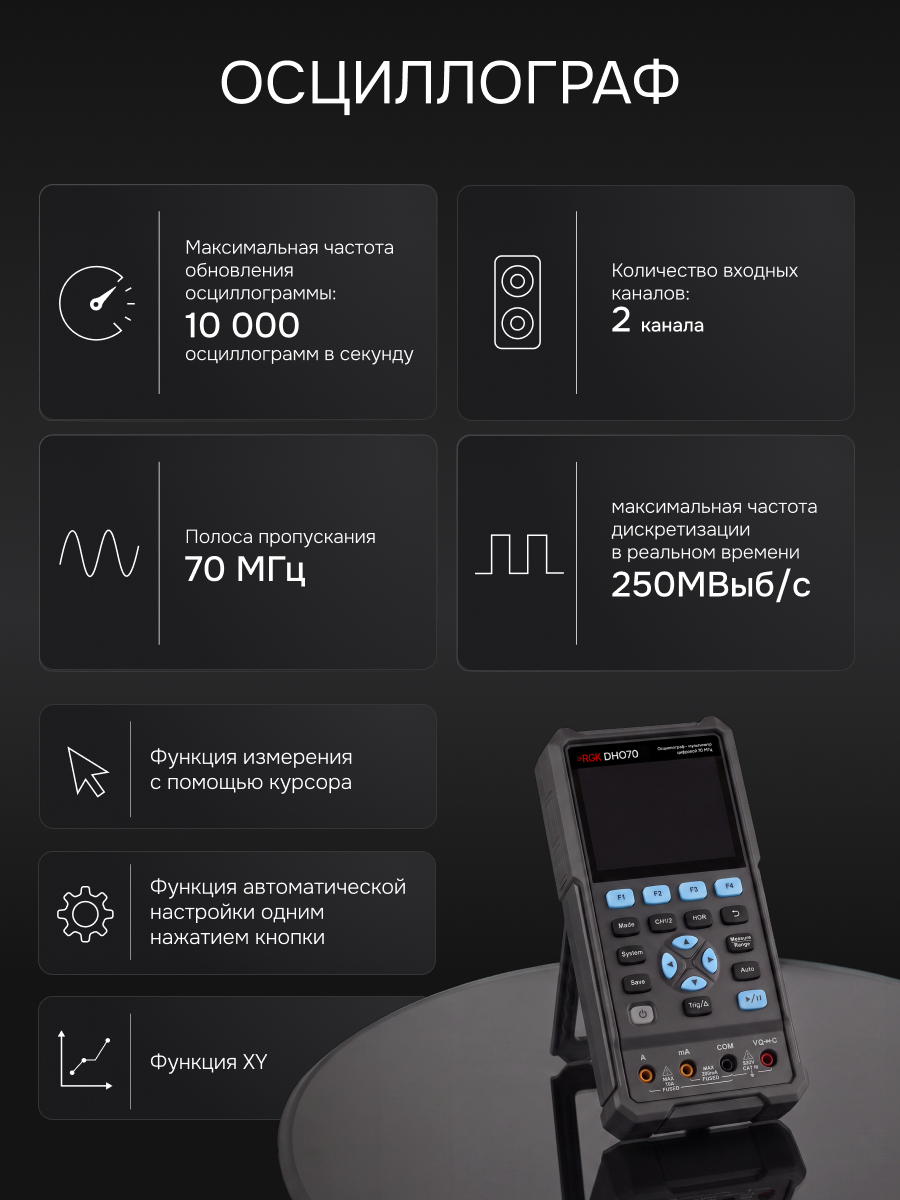

Реализуя режимы стандартного семплирования и пикового детектора, осциллограф-мультиметр RGK DHO70 позволяет оценивать правильность формы отслеживаемых низкочастотных сигналов, а также выявлять высокочастотные шумы, непериодические выбросы, паразитные импульсы и т.п., что повышает эффективность диагностики. Для минимизации влияния частотных помех поддерживается режим ограничения полосы пропускания на уровне 20 МГц. Определение амплитудных и временных характеристик осциллограмм производится с помощью маркерных измерений. Также прибор реализует 7 типов автоматических измерений, 6 показателей из которых могут отображаться на дисплее одновременно.
В режиме мультиметра прибор способен отображать величину электрических параметров с максимальной разрядностью до 20 000 отсчетов. Как TRMS-измеритель, осциллограф-мультиметр RGK DHO70 подходит для промышленного применения, обеспечивая получение точных результатов при определении величины переменного напряжения и силы тока в условиях искажения формы синусоидального сигнала.
Особенности
- Кнопочный интерфейс с функциональными и навигационными клавишами и подэкранными многорежимными кнопками обеспечивает наглядность и интуитивную понятность настройки и управления измерителем.
- Встроенная память может задействоваться для записи осциллограмм и снимков с экрана с целью реализации функции документирования, а также для сохранения настроек и их быстрого вызова, позволяя сократить время подготовки к замерам.

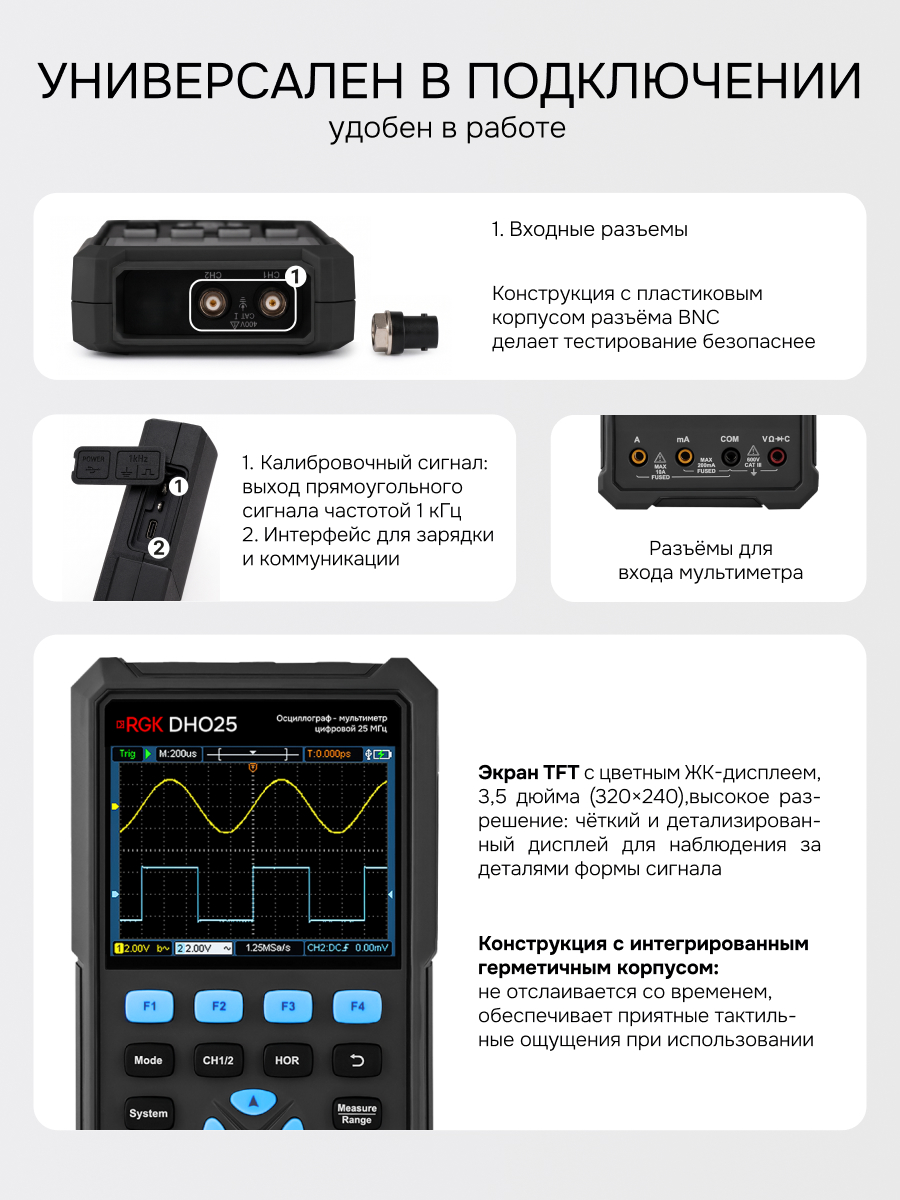

- Поддержка дистанционного управления с использованием команд SCPI при подключении к ПК через порт USB-C дает возможность использовать прибор в составе автоматизированных стендов и испытательных установок, позволяя эффективно решать задачи по разработке и отладке продукции.
| Количество каналов | 2 |
|---|---|
| Полоса пропускания | 70 МГц |
| Частота дискретизации | 250 Мвыб/с |
| Наличие генератора сигналов | нет |
| Входное сопротивление | 1,00±0,02 МОм |
| Диапазон значений коэффициента отклонения Ко | от 10 до 10 мВ/дел |
| Пределы допускаемой относительной погрешности коэффициента отклонения | ±3% |
| Диапазон значений коэффициента развертки (с шагом 1-2-5) | от 5 до 1000 нс/дел |
| Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки | ±0,0001% |
| Время нарастания переходной характеристики для модификаций | 5 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±1·10-4% |
| Переменное напряжение | 200 мВ - 750 В |
| Постоянное напряжение | 200 мВ - 1000 В |
| Переменный ток | 200 мА - 10 А |
| Постоянный ток | 200 мА - 10 А |
| Сопротивление | 200 Ом - 100 Мом |
| Ёмкость | 20 нФ - 2 мФ |
| Напряжение переменного тока | от 100 до 240 В |
| Частота переменного тока | 50 Гц |
| Потребляемая мощность | 5 Вт |
| Питание от батареи, напряжение постоянного тока | 3,7 В |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |

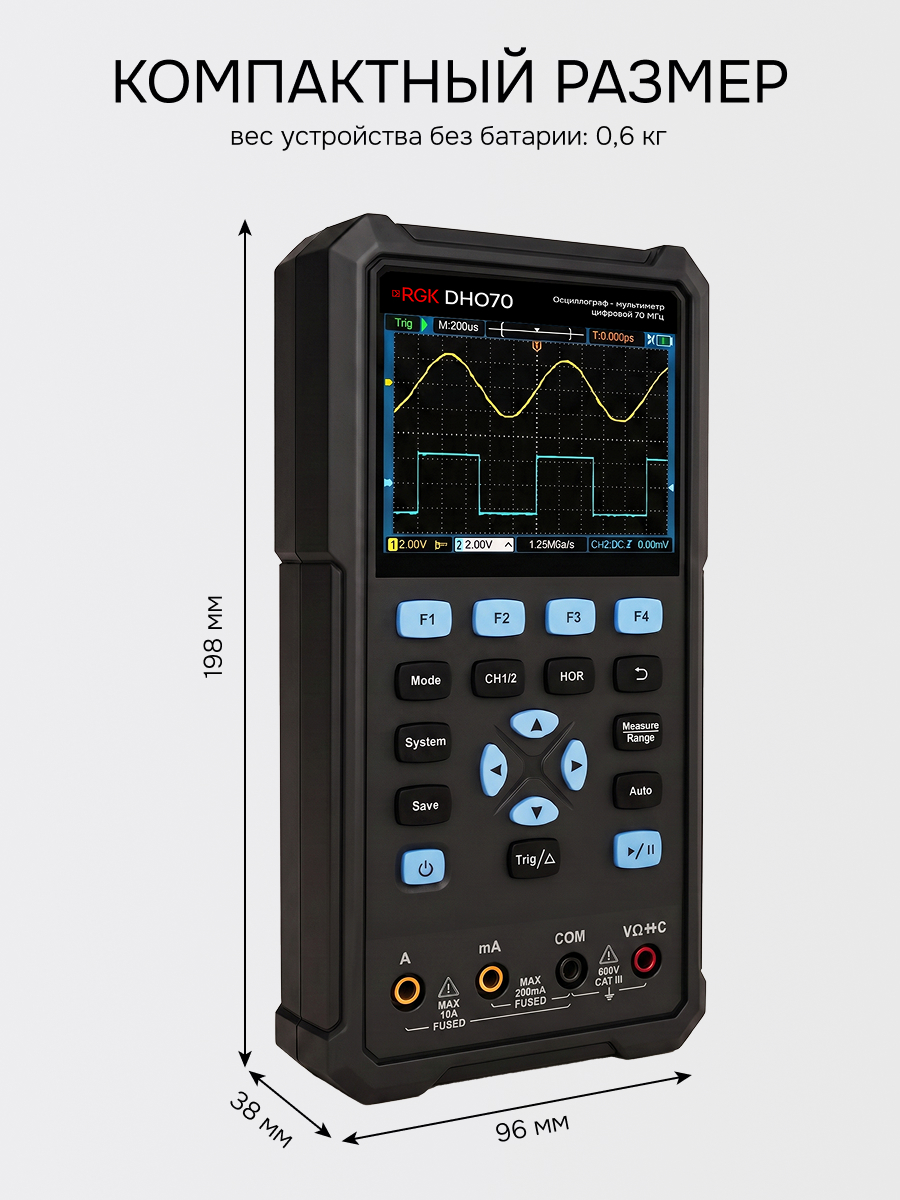

| Размеры | 198 x 96 x 38 мм |
| Вес | 0,6 кг |
