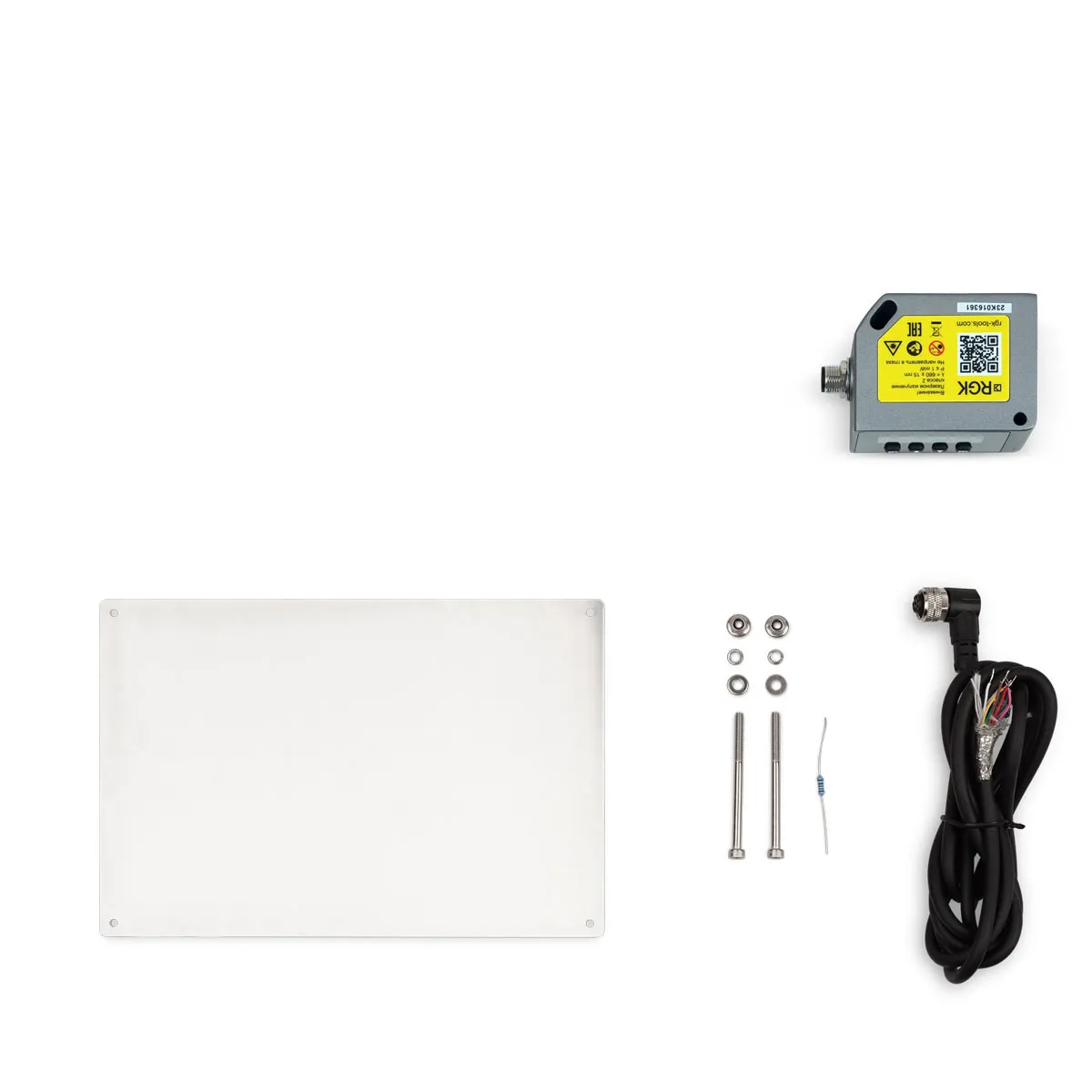

Лазерный датчик расстояния RGK DP1002B (с вольтовым и токовым выходом)
Лазерный датчик расстояния RGK DP1002B является наиболее "дальнобойной" моделью в своей серии, позволяя выполнять измерения в диапазоне от 0,2 до 100 м. Выполняя роль первичного преобразователя при работе в составе автоматизированных систем, он может применяться для измерения геометрических параметров продукции на конвейерных линиях, обеспечения позиционирования объектов, ориентирования роботизированных устройств, отслеживания деформаций механических конструкций и сооружений, и т.п. Устройство представляет собой компактное изделие моноблочного типа с внешним питанием, которое подключается к управляющему оборудованию через герметичный 8-контактный штепсельный разъем с винтовым зажимом, обеспечивающим надежность соединения.
Преимущества промышленного дальномера RGK DP1002B
- Универсальность – прибор снабжен интерфейсами для подключения к компьютерному оборудованию, аналоговыми выходами для интеграции с системами промышленной автоматики и релейными контурами для прямого управления оконечными устройствами.
- Прочность и надежность – измеритель выполнен в литом корпусе, изготовленном из цинкового сплава и соответствующим классу пыле- и влагозащиты IP67, который способен противостоять негативным воздействиям при эксплуатации изделия в жестких условиях промышленного производства.
- Простота настройки – наличие встроенного экрана и кнопок управления, а также поддержка режима имитации аналогового сигнала позволяет выполнять необходимые регулировки устройства локально, без задействования внешней аппаратуры.
Особенности
Реализуя фазовый принцип лазерных измерений, лазерный датчик расстояния RGK DP1002B обеспечивает высокую точность получаемых результатов. В качестве источника излучения используется лазер, работающий в видимом спектре, что упрощает ориентирование устройства в процессе установки, позволяя визуально контролировать положение измерительного пятна.
Подключение к ПК производится через интерфейсы RS232 или RS485, которые задаются через настройки. Аналоговые выходы могут быть настроены на любые стандартные пороговые значения напряжения или силы тока: 0 - 5 или 0 - 10 В, 0 - 20, 0 - 24 либо 4 - 20 мА. Это обеспечивает простую интеграцию сенсора в любые промышленные системы, в том числе в сети с интерфейсом "токовая петля". Два контура релейного выхода снабжены транзисторной коммутацией, характеризующейся высоким быстродействием. Для них можно установить верхний и нижний предел срабатывания, а также задавать инвертирование управляющего сигнала.
| RGK DP1002B | |
|---|---|
| Диапазон измерения | 0,2 м – 100 м |
| Вольтовый/токовый выход | настраиваемый, 0–5 В/ 0–10 В/4–20 мА/0–20 мА/0–24 мА |
| Погрешность выходного напряжения | 0,2 %+0,5 мВ |
| Погрешность выходного тока | 0,2 %+0,005 мА |
| Коммуникационный интерфейс | RS232/RS485 (переключаемый) |
| Частота измерений | 1 Гц–40 Гц |
| Класс лазера | класс II, 660±15 нм, ≤1 МВт |
| Разрешение измерения | 1 мм |
| Погрешность измерения | ±(2 мм+d*0,01%)* |
| Тип лазера | красный |
| Размер пятна | @1м ⌀6мм; @10м ⌀8мм; @20м ⌀12мм; @30м ⌀16мм |
| Дисплей | матричный экран с разрешением 128x32 точек |
| Время отключения подсветки | 30 минут (может быть установлено в положение всегда включена) |
| Способ управления | измерение до отключения, непрерывное измерение |
| Релейный выход | 2 контура (не должны превышать DC 36 В, 0,5 А)** |
| Источник электропитания | 15–30 В постоянного тока |
| Потребление электроэнергии | <3,0 Вт |
| Степень защиты | IP54 |
| Материал корпуса | цинковый сплав, отлитый под давлением |
| Рабочая температура | -10 °C — +50 °C |
| Температура и влажность хранения | -20 ... +60°С, 20% – 85% отн. вл. |
| Защита от перегрева | измерение прекращается, если корпус нагревается до температуры выше 70°C и возобновляется, если корпус остываетдо температуры ниже 70°C |
| Размеры | 88,45 x 40 x 59,3 мм (не учитывая платформу-основание) |
