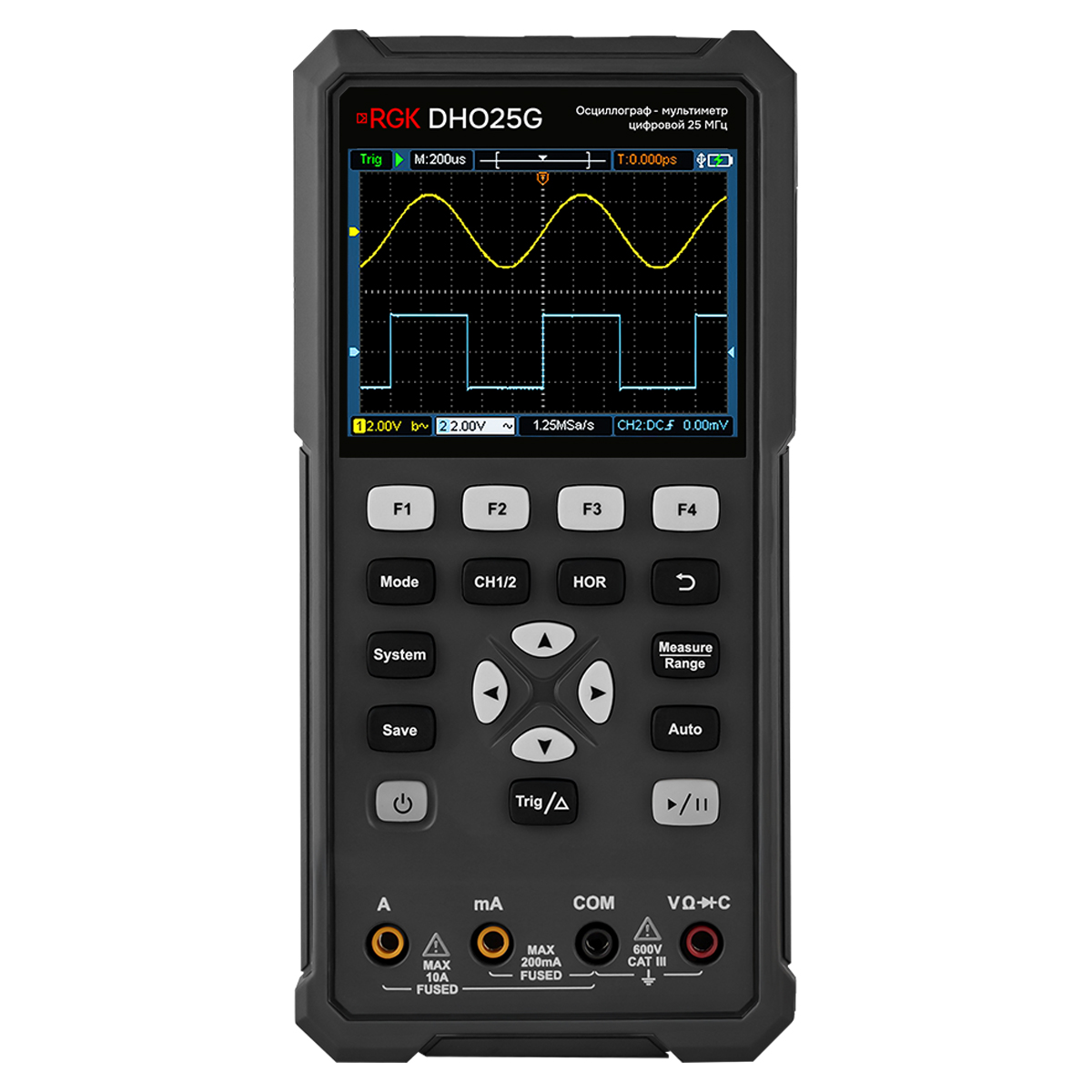

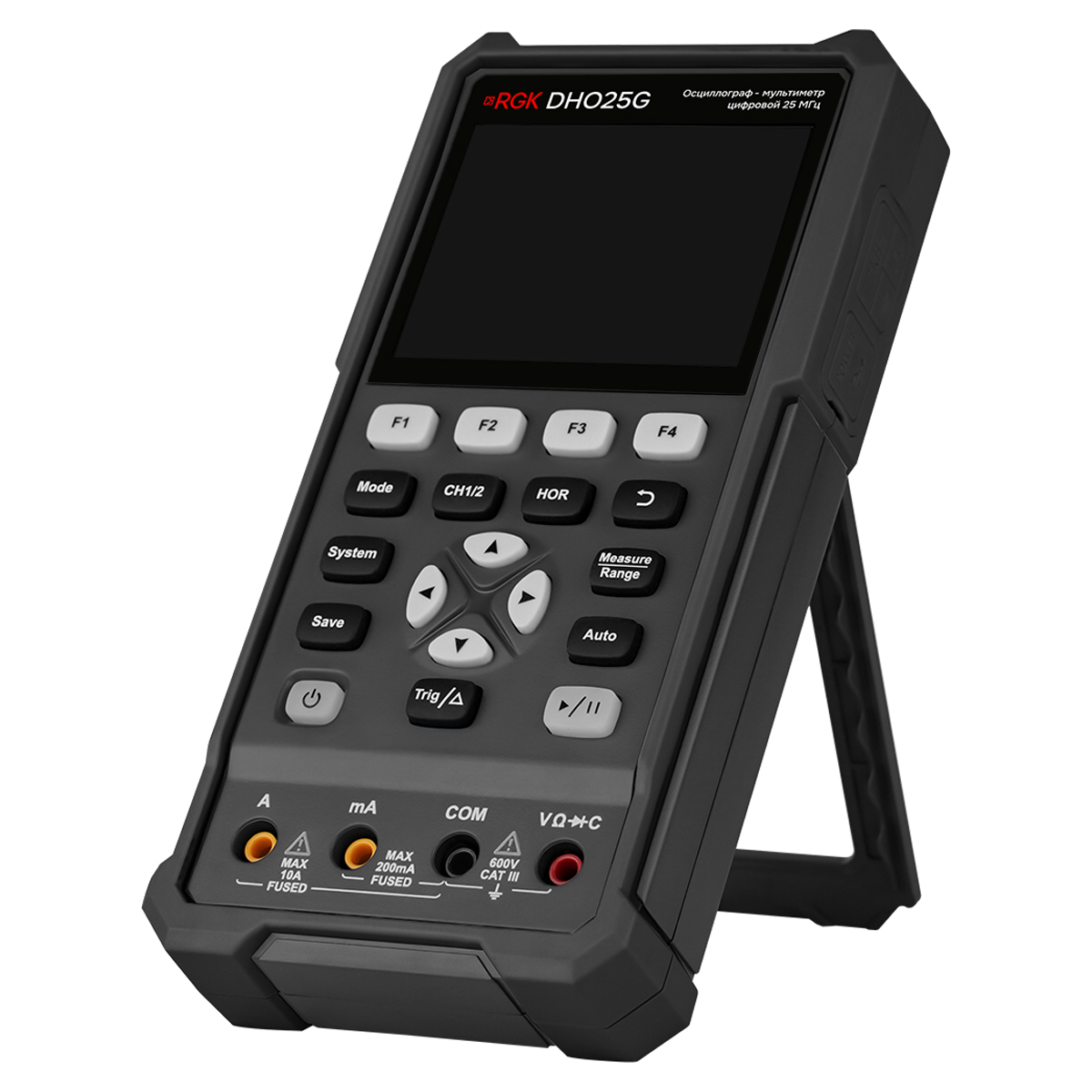

Осциллограф - мультиметр RGK DHO25G
Осциллограф-мультиметр RGK DHO25G представляет собой мобильное средство для оперативной диагностики типа "3 в 1", которое может использоваться в ходе обслуживания и ремонта систем питания, бытовых электронных устройств, автомобильного оборудования и т.д. Прибор с кнопочным интерфейсом и графическим 3,5-дюймовым дисплеем выполнен в прочном корпусе и заменяет собой 2-канальный осциллограф с полосой пропускания 25 МГц и максимальной частотой дискретизации 250 Мвыб/с, генератор тестовых сигналов с таким же частотным диапазоном и TrueRMS-мультиметр промышленного класса с разрядностью на 20 000 отсчетов.
Преимущества
- Автономность – снабженный перезаряжаемыми литиевыми батареями форм-фактора 18650, которые можно при необходимости быстро заменить, осциллограф-мультиметр также поддерживает работу от внешнего повербанка, подключаемого через порт USB-C, позволяя производить измерения в любом месте, без "привязки" к сети переменного тока.
- Компактность – благодаря небольшим габаритам изделие не занимает много места в инструментальном ящике и при проведении замеров в щитовых, распределительных коробках, под приборной панелью автомобиля и т.п. может без проблем удерживаться на весу.
- Поддержка дистанционного управления при подключении к ПК, с использованием соответствующего ПО на основе команд SCPI, расширяет возможности по анализу получаемых данных, повышая эффективность решения задач при разработке и отладке электронной продукции.
Функциональные возможности и особенности
Портативный осциллограф-мультиметр RGK DHO25G обеспечивает высокую точность моделирования выдаваемых тестовых сигналов за счет использования ЦАП с разрешением 14 бит. Он способен воспроизводить 4 вида стандартных и 8 видов предустановленных произвольных форм. В режиме осциллографа реализуется сбор данных в режиме семплирования либо пикового детектора, что позволяет не только контролировать общую форму сигналов, но и выявлять пиковые выбросы, сбои и прочие артефакты. Прибор одновременно отображает осциллограммы и результаты автоматических измерений, а также позволяет определять амплитудно-временные параметры с помощью курсоров.
Для сокращения затрат времени при подготовке к выполнению замеров предусмотрены активируемые одной кнопкой функции автонастройки осциллографа и автовыбора диапазона мультиметра. Благодаря наличию встроенной памяти поддерживается возможность записи и воспроизведения осциллограмм и снимков с экрана, а также сохранения и вызова наборов типовых настроек.
| Количество каналов | 2 |
|---|---|
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 250 Мвыб/с |
| Наличие генератора сигналов | есть |
| Входное сопротивление | 1,00±0,02 МОм |
| Диапазон значений коэффициента отклонения Ко | от 10 до 10 мВ/дел |
| Пределы допускаемой относительной погрешности коэффициента отклонения | ±3% |
| Диапазон значений коэффициента развертки (с шагом 1-2-5) | от 5 до 1000 нс/дел |
| Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки | ±0,0001% |
| Время нарастания переходной характеристики для модификаций | 14 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±1·10-4% |
| Переменное напряжение | 200 мВ - 750 В |
| Постоянное напряжение | 200 мВ - 1000 В |
| Переменный ток | 200 мА - 10 А |
| Постоянный ток | 200 мА - 10 А |
| Сопротивление | 200 Ом - 100 Мом |
| Ёмкость | 20 нФ - 2 мФ |
| Напряжение переменного тока | от 100 до 240 В |
| Частота переменного тока | 50 Гц |
| Потребляемая мощность | 5 Вт |
| Питание от батареи, напряжение постоянного тока | 3,7 В |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 198 x 96 x 38 мм |
| Вес | 0,6 кг |
