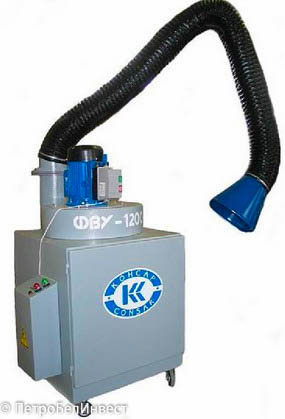

Фильтровентиляционная установка ФВУ-1200
Установка ФВУ-2400 предназначена для удаления и очистки воздуха от сварочного аэрозоля, газов и мелкодисперсных аэрозолях, выделяющихся при различных технологических процессах. В установку ФВУ-2400 с электроприводом на электростатическом фильтре, что позволяет достигать высокой степени очистки воздуха и возвращать его в рабочее помещение.
Принцип работы ФВУ-1200
В электростатическом фильтре ФВУ используется трехступенчатая система очистки загрязненного воздуха. Загрязненный воздух, пройдя через систему фильтров:
1 -я ступень - фильтр грубой очистки;
2 -я ступень - электростатический фильтр;
3 -я ступень - химический фильтр.
Химический фильтр производит очистку воздуха от газов CO, NOX, HF, О3.
Конструкция ФВУ-1200
Конструктивно (Рис.2) установка ФВУ-2400 состоит из двух воздуховодов, закрепленных на двух поворотных узлах, вентилятора, фильтра грубой очистки, электростатического фильтра, выполненных в едином корпусе. Воздуховоды закреплены на шарнирно-поворотных механизмах и вращаются вокруг своей оси на 360 °, что позволяет фиксировать воздухозаборные воронки в любом пространстве обслуживаемых зон. Радиус действия одного поворотного устройства 2 м.
Установка ФВУ-2400 оборудована системой контроля запыленности электростата с подачей светового сигнала.
Отличительной особенностью конструкций установок ФВУ-2400 является возможность очистки электростатического фильтра «в сухую».
Установка ФВУ-2400 является стационарной установкой и предназначена для обслуживания 2-х сварочных постов.
Технические характеристики ФВУ-1200
| Производительность, м³/час, | 1200 |
| Размер улавливаемых частиц, мкм, | 0,01 - 200 |
|
Степень очистки (для сварочных аэрозолей), %, не менее по твердым частицам по газу |
97 90 |
| Активная фильтрующая поверхность, м² | 12,6 |
| Масса, кг, не более | 160 |
| Габаритные размеры, мм | 590х860х1500 |
| Количество обслуживаемых постов | 1 |
|
Установленная мощность, кВА, не более для исполнений ФВУ-1200 и ФВУ-1200-101 для исполнений ФВУ-1200-202 |
1,1 0,22 |
| Род тока питающей сети | Переменный трехфазный |
| Частота тока, Гц | 50±1% |
| Напряжение, В | 380±10% |
| Напряжение цепей управления, В | 220±10% |
| Напряжение на коронирующем электроде, В | 12000 |
| Напряжение на осадительном электроде, В | 6000 |
|
Корректированный уровень звуковой мощности, дБ, не более |
80 |
| Вибрационные характеристики |
Не превышают предельных значений для категории 3 тип "а" по ГОСТ 12.1.012-90 |
|
Тип питающей электрической сети и системы заземления |
TN-C-S по ГОСТ30331.2/ГОСТ50571.2 |
Комплектация ФВУ-1200
| Комплектация | ФВУ-1200 |
| Фильтр грубой очистки | 1 |
| Электростатический фильтр | 1 |
| Химический фильтр | 1 |
| Вентилятор | 1 |
| Поворотное устройство, L= 2 м | 1 |
Конструкция, состав и принцип работы ФВУ-1200
