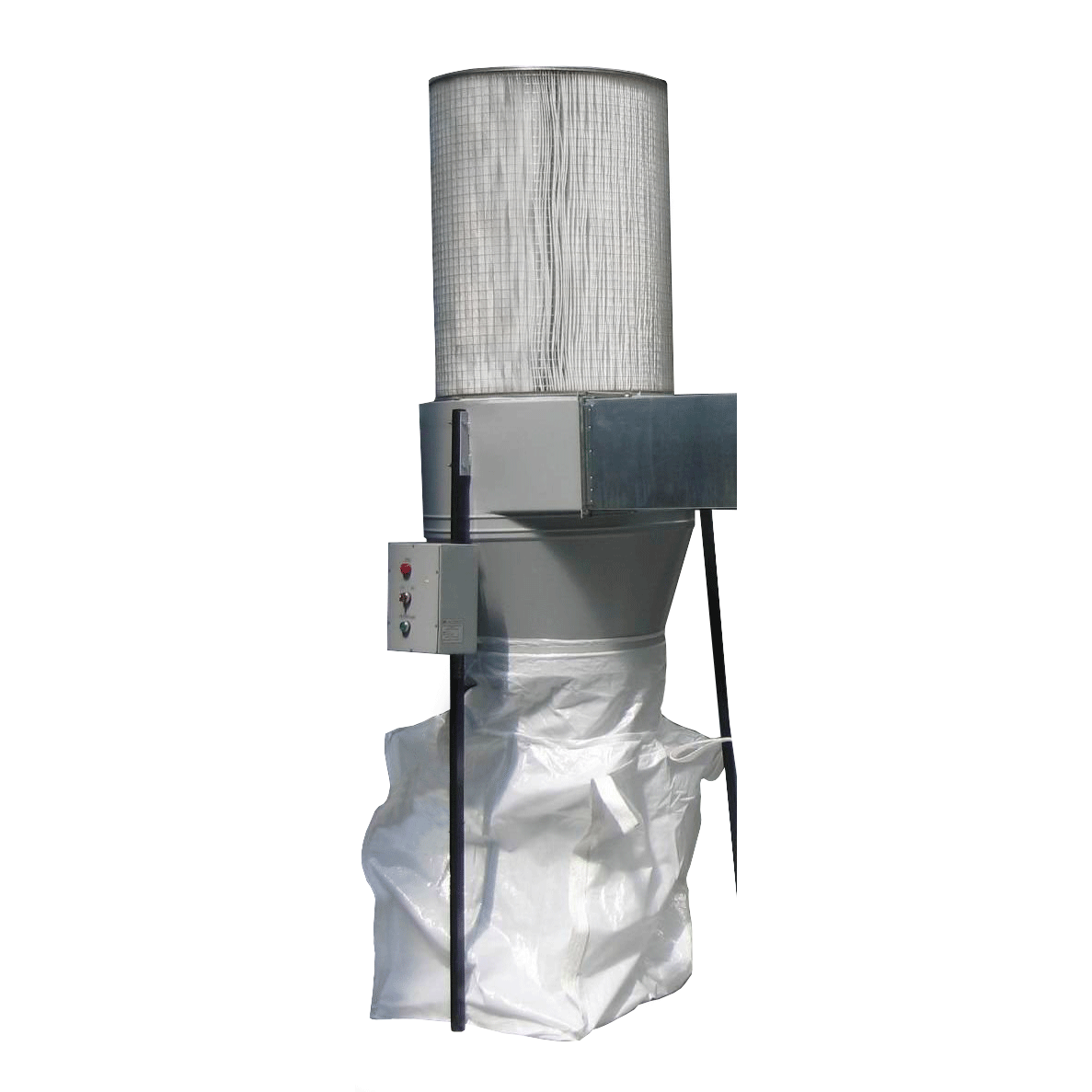

Фильтроциклон УВП-ФКЦ-4000 (1 модуль)

Фильтроциклон УВП-ФКЦ-4000 (1 модуль)  предназначен для очистки воздуха от крупно-, средне- и мелко дисперсной пыли, образующейся в следующих технологических процессах: шлифование, обработка резанием, точением, обработка литейных форм, пескоструйная и дробеструйная обработка, пересыпка пылящих материалов и т.д.

Небольшие габариты в сочетании с высокой производительностью позволяют создавать на базе установок серии "ФКЦ" локальные системы пылеочистки в непосредственной близости от источников пыления.

Применение современных фильтровальных материалов позволяет производить эффективную очистку загрязненного воздуха и осуществлять возврат очищенного воздуха обратно в рабочую зону.

Фильтроциклон УВП-ФКЦ-4000 (1 модуль) предназначен для очистки воздуха в таких областях промышленности, как:

- Деревообрабатывающая и мебельная промышленность
- Металлообрабатывающая и металлургическая промышленность
- Обработка стекла, стеклопластиков, керамики
- Промышленность строительных материалов
- Изготовление печатных плат
- Химическая промышленность
- Пищевая промышленность
- Резинотехническая промышленность
- Производство кормов
- Целлюлозно-бумажная и полиграфическая промышленность

 Принцип действия фильтроциклон УВП-ФКЦ-4000 (1 модуль)


 Основой высокого качества очистки воздуха является используемая в установке двухступенчатая схема фильтрования. Применение в первой ступени циклонного элемента позволяет на 90% снизить пылевую нагрузку на фильтровальную кассету, обеспечивающую тонкую очистку воздуха, тем самым исключить повреждение и увеличить срок службы фильтровального материала.

    Газопылевой поток попадает в циклонный элемент, в котором происходит осаждение крупнодисперсной пыли и части мелкой пыли, до 90%. Далее газопылевой поток очищается проходя через фильтровальную кассету. Отходы собираются в специальном бункере – накопителе.

    Конструктивно фильтровальная кассета представляет собой полый цилиндр, боковая поверхность которого образована фильтрующим элементом из фильтровальной бумаги, на верхнем днище закреплён механизм встряхивания, а нижним кассета через уплотнитель устанавливается на циклонный элемент.

    В процессе работы фильтроциклон УВП-ФКЦ-4000 (1 модуль) на внутренней поверхности фильтровальной кассеты нарастает слой пыли, увеличивающий её гидравлическое сопротивление. Режим фильтрации изменяется. Для поддержания его в требуемых пределах производится регенерация механическим встряхиванием фильтрующего элемента.

    Обозначения на схеме
1. Фильтровальная кассета
2. Механизм регенерации
3. Циклонный элемент
4. Стойка
5. Накопитель
6. Воздуховод

    Условия эксплуатации фильтроциклона УВП-ФКЦ-4000 (1 модуль)

    Установки серии "ФКЦ" в базовом исполнении для использования внутри помещения.

    Фильтровальный материал фильтроциклона УВП-ФКЦ-4000 (1 модуль)

    Фильтровальные кассеты установок серии «ФКЦ» в базовом исполнении комплектуются высокоэффективным импортным фильтрующим материалом «JC Binzer Papefabric GmBH» арт. 1572/2 VH 243.
