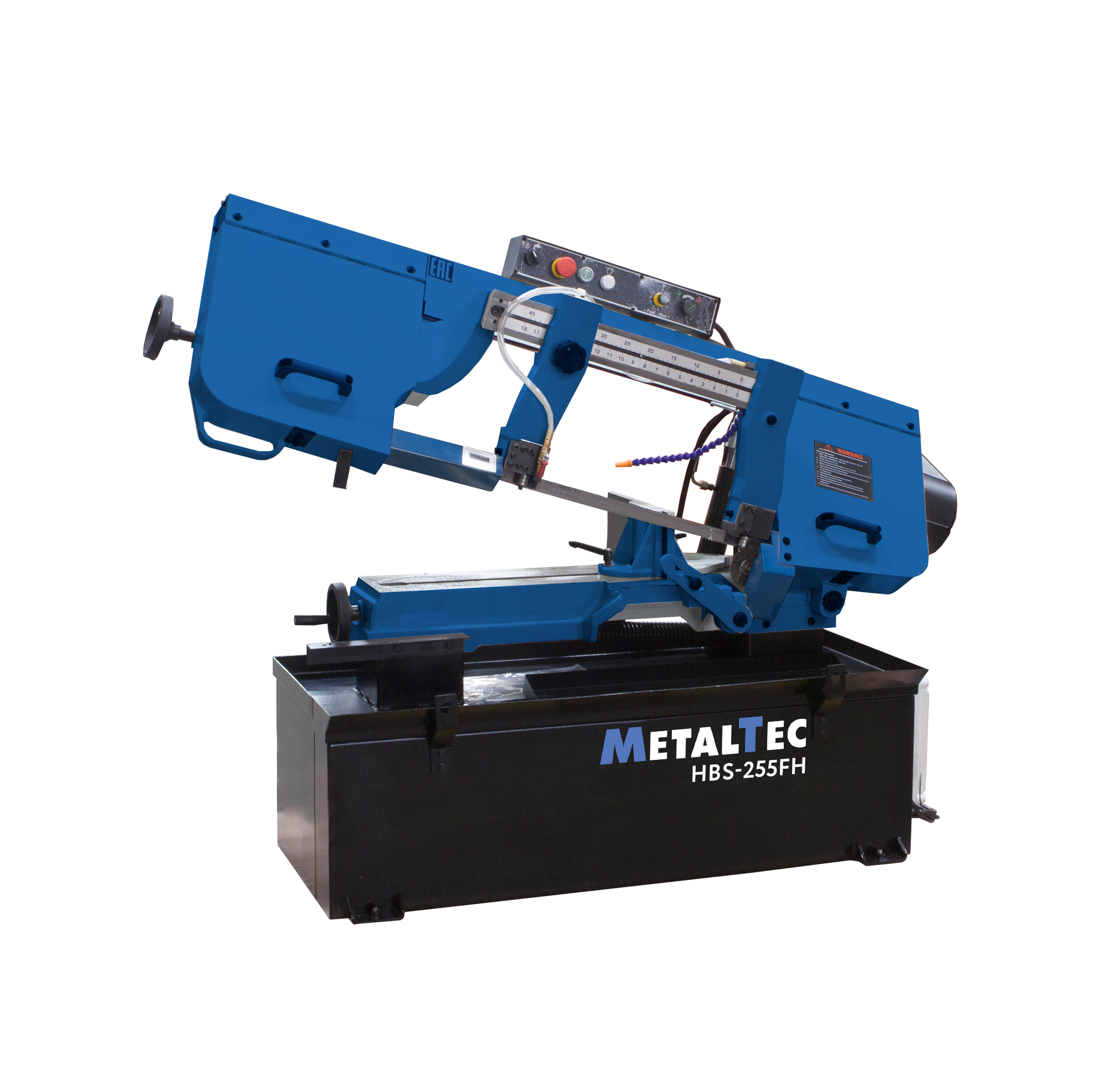

MetalTec HBS 255 FH ручной ленточнопильный станок для резки металла
НАЗНАЧЕНИЕ:
Ленточнопильный станок MetalTec HBS 255 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.
Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ручных ленточнопильных станков по металлу:
- Высокая точность обработки.
- Превосходное качество резки.
- Экономия материала при обработке, за счет малой ширины резки.
- Возможность резки под разными углами – 0°- 45°
- Пакетная резка, и резка нескольких заготовок одновременно.
- Возможность резки сплошных и полых заготовок: труб, профилей и т.д.
Основные особенности станка MetalTec HBS 255 FH:
- Оптимальное соотношение цены и качества.
- Упор для серийной резки заготовок в комплекте поставки

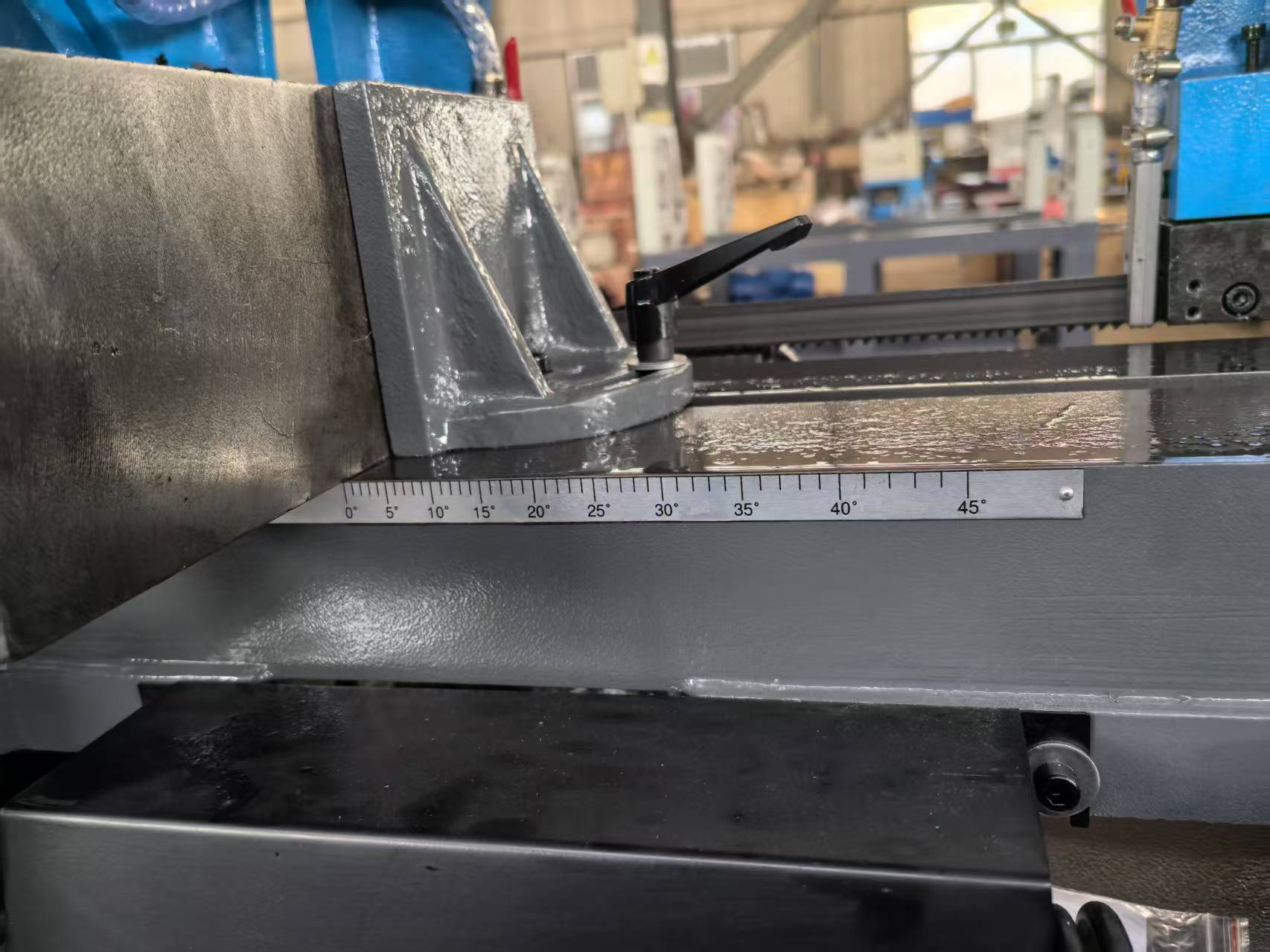

- Регулируемые поворотные тиски для резки под углом до 45 °
- Тяжелая пильная рама обеспечивает жесткость и стабильное положение пильного полотна.
- Литая станина из серого чугуна рассчитана на обработку сплошных заготовок
- Быстрозажимные тиски существенно сокращают время переналадки станка оператором

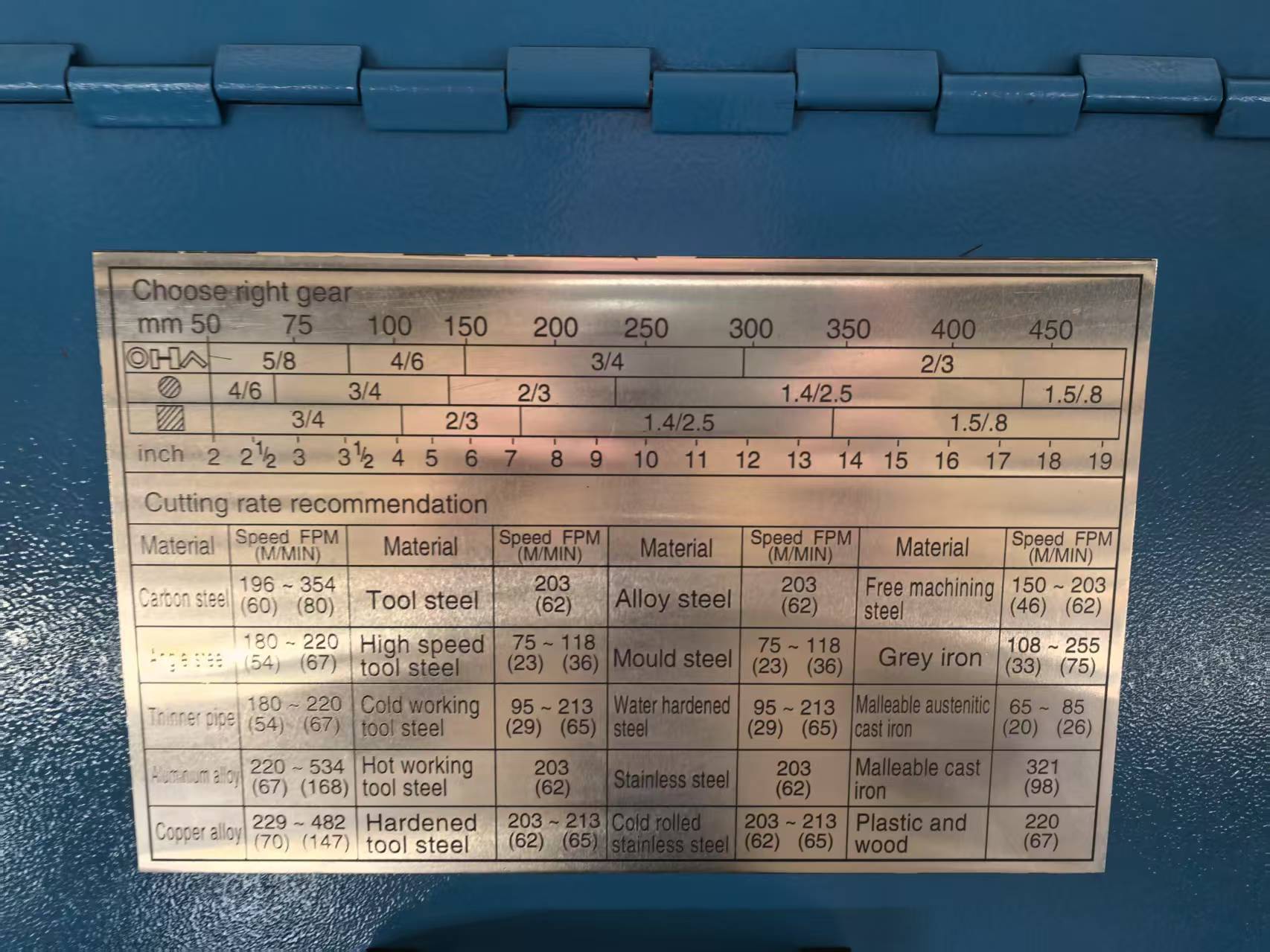

Справочная информация
СХЕМА ОБРАБОТКИ:
| СТАЛЬНЫЕ ТРУБЫ | МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ | МЕТАЛЛИЧЕСКИЙ ПРУТОК |
|
|
|
| ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
|
|
|

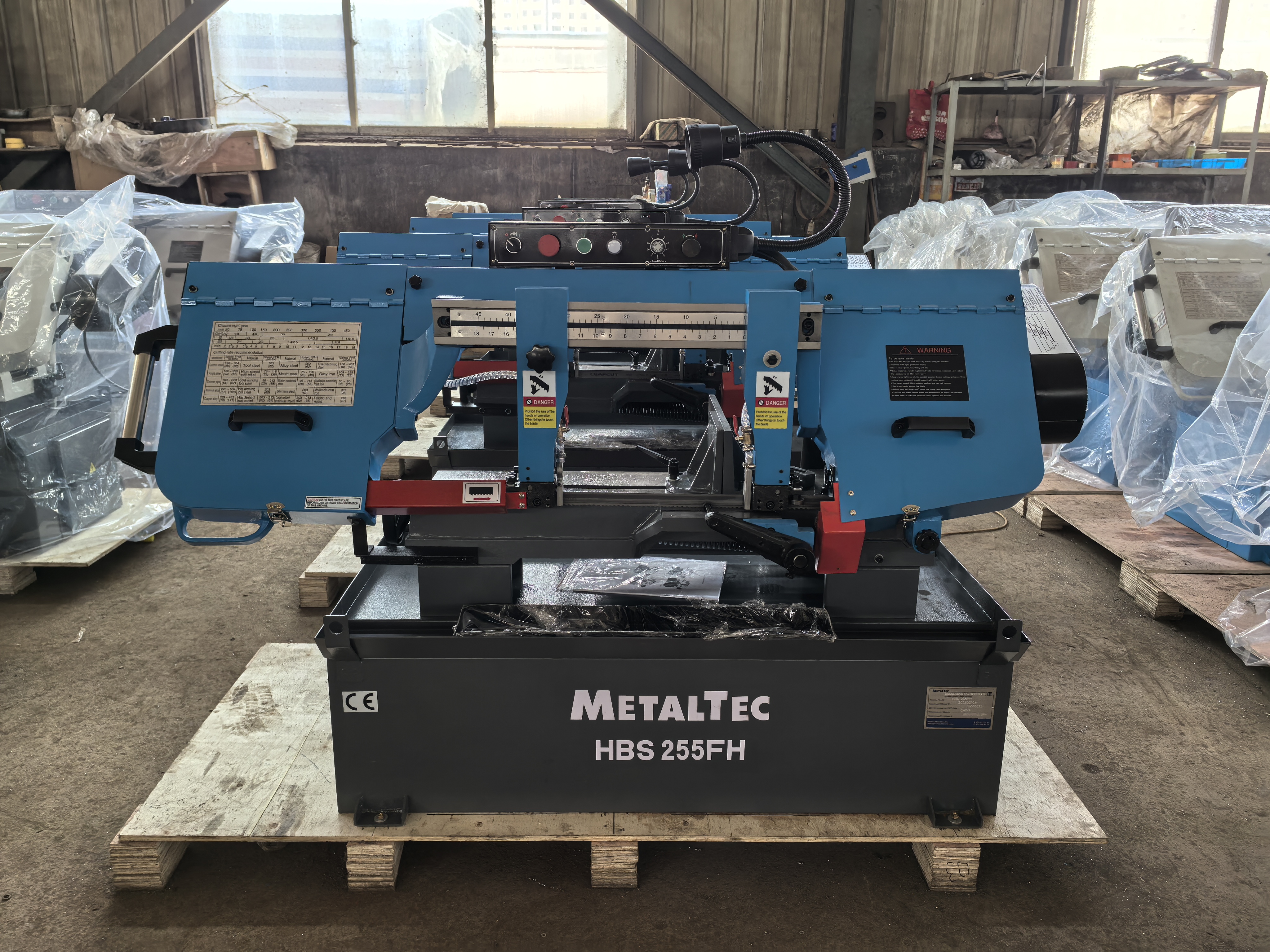

Станки на заводе METALTEC
Конструктивные особенности
 |

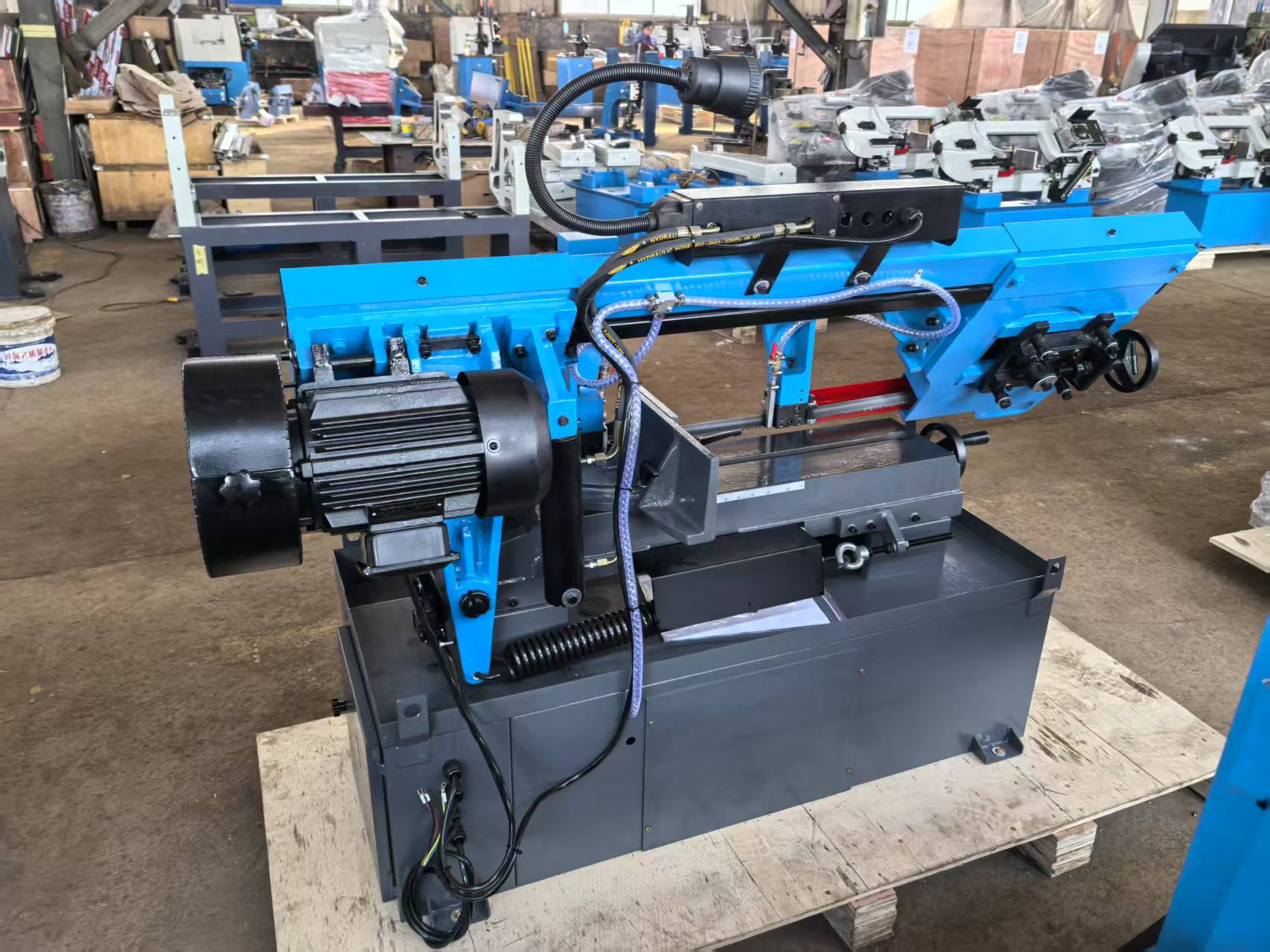

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. |
 |

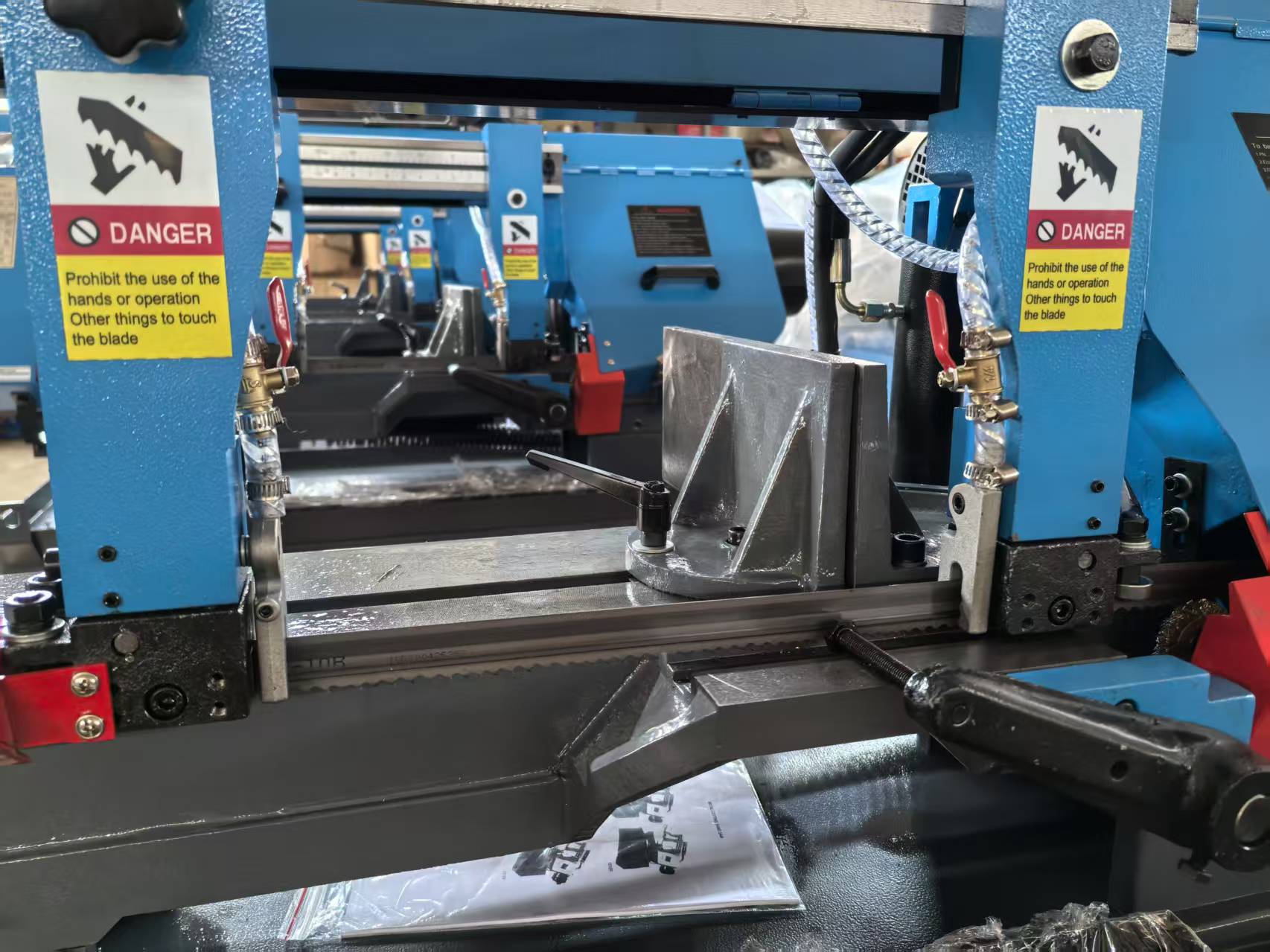

НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ПОВОРОТНЫЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок и защищает от произвольного смещения заготовки. В движение тиски приводятся удобным маховиком в сочетании с рычагом быстрой доводки, тем самым существенно сокращается время наладки станка. |
 |
СИСТЕМА ГИДРОРАЗГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит под собственным весом пильного модуля, где скорость опускания регулируется гидроцилиндром.С пульта управления оператор может корректировать давление в гидроцилиндре, выбирая тем самым наиболее оптимальное для получения ровного и качественного реза. |
 |
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками. |
 |

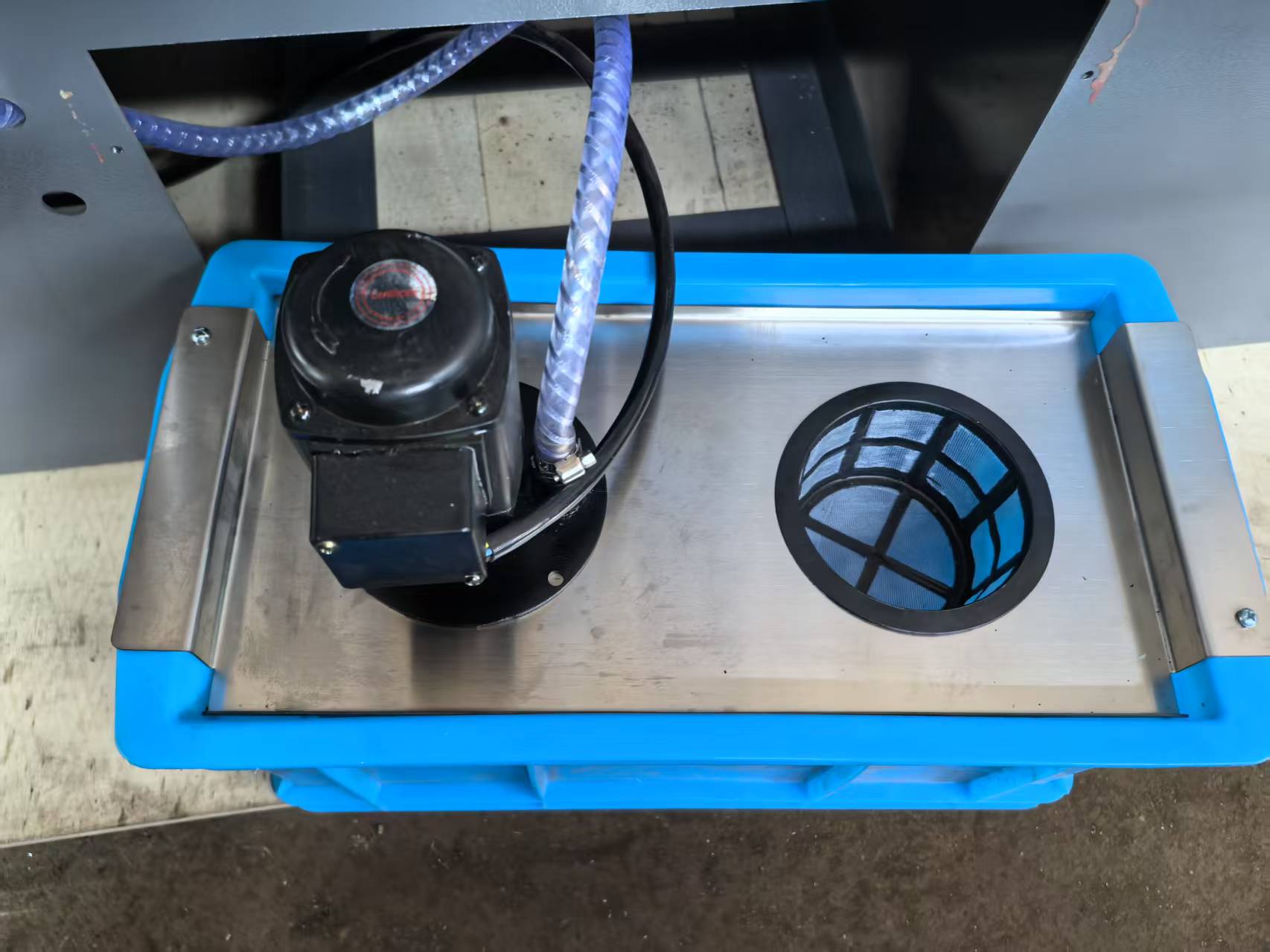

ДВУХТОЧЕЧНАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ СОЖ Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая система подачи смазочно-охлаждающей жидкости (СОЖ). |
 |

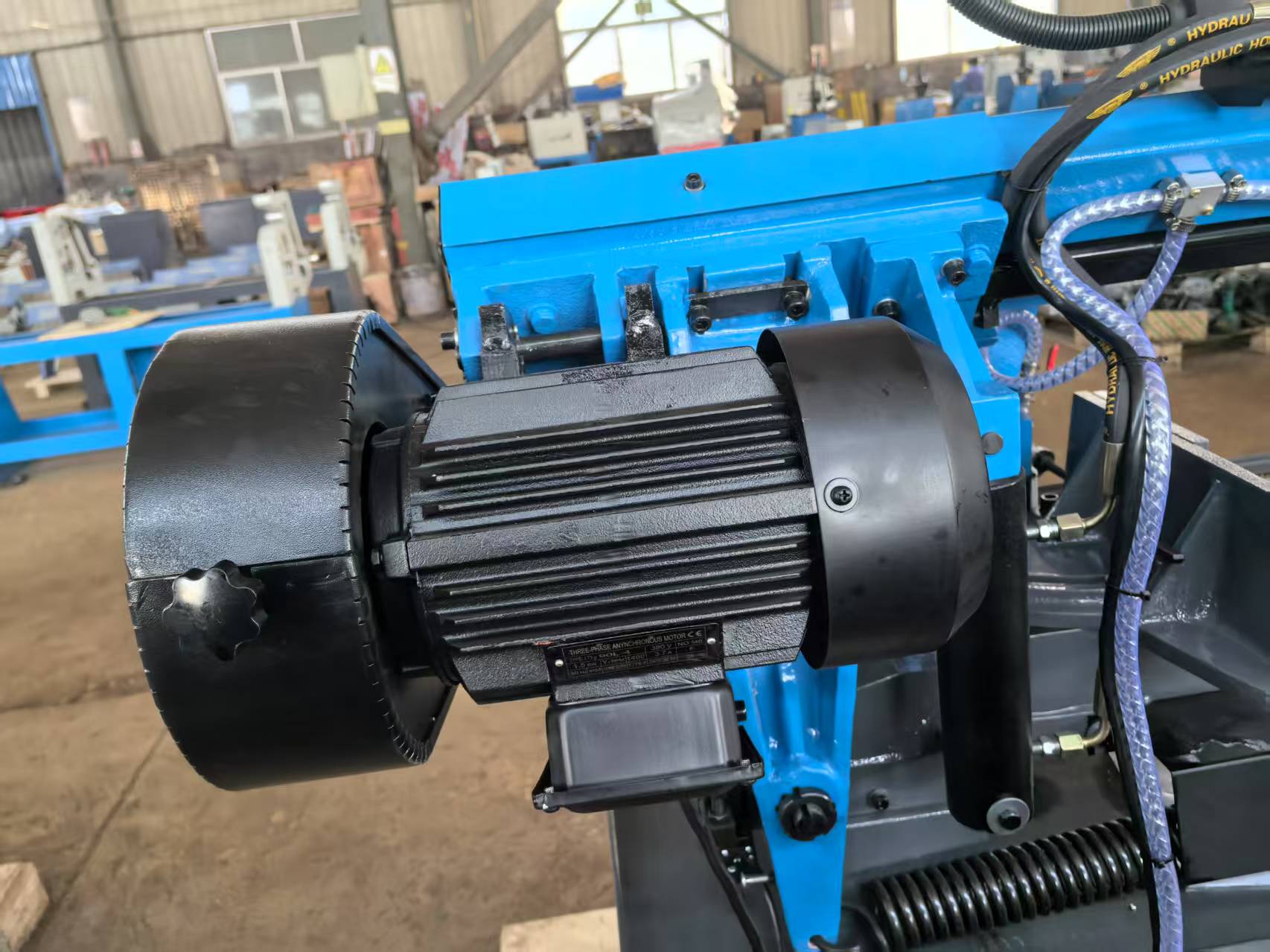

МОЩНЫЙ ДВИГАТЕЛЬ Возможность резки, как сплошных заготовок, так и полых, подтверждается установленным на станке мощным 1,5 кВт двигателем, в сочетании с тяжелой рамой станка. Скорость резки от 26 до 95 м/мин. подбирается оператором в зависимости от параметров материала и регулируется ременной передачей. |
 |

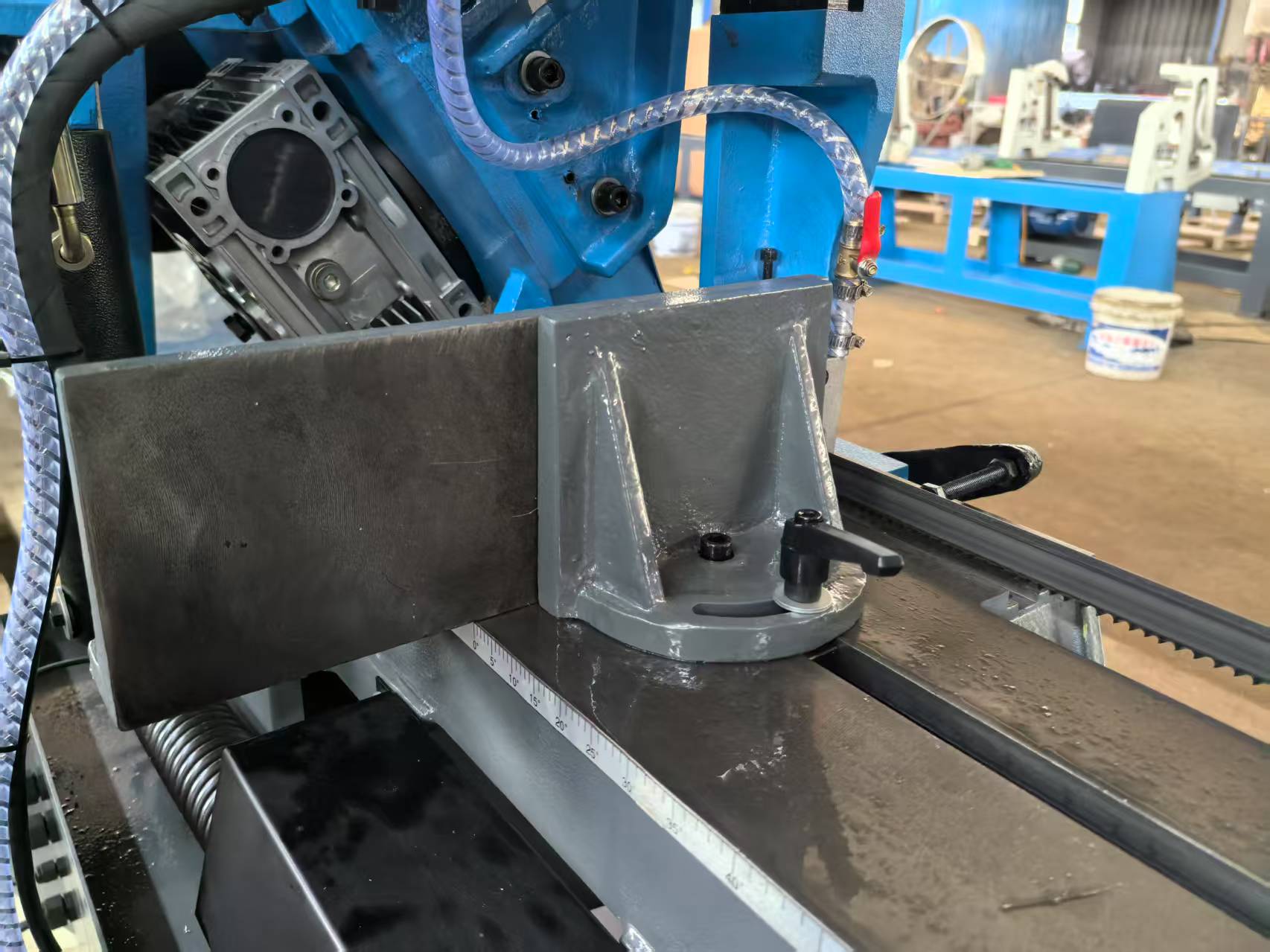

РЕГУЛИРУЕМЫЙ УПОР Станок оснащен упором для серийной резки, который существенно сокращает время перенастройки оператором станка при серийной резке. |
 |
ПАНЕЛЬ УПРАВЛЕНИЯ
Удобно размещенная на раме станка панель управления, позволяет оператору вносить корректировки в процесс пиления сплошных заготовок больших диаметров и экономит место рабочей площади оборудования. |
