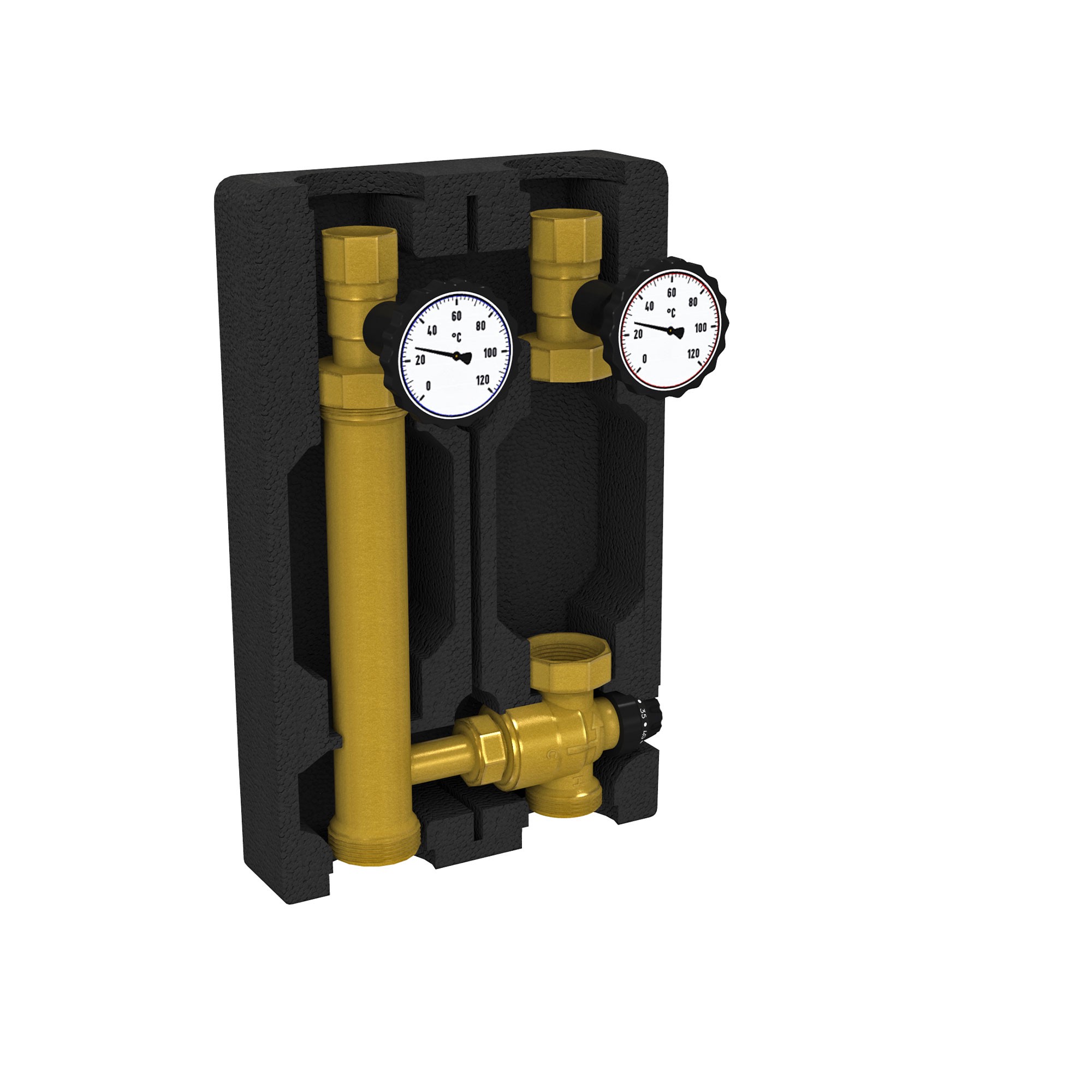

Группа насосная 1quot; с термостатическим смесительным клапаном (без насоса)

Сведения об изделииНасосные группы RTE 54.103 с поддержанием фиксированной температуры предназначеныдля циркуляции теплоносителя, поступающего из нагревателя, и одновременного поддержанияустанавливаемой температуры линии подачи. Регулирование температуры осуществляетсяавтоматическим подмесом теплоносителя из обратной линии. Управление осуществляетсяс помощью термостатического клапана. Группы с фиксированной температурой на подачепредназначены для использования в контурах, в которых требуется автоматическое поддержаниетемпературы подающей линии, таких как – радиаторное отопление, теплые полы и др.Насосные группы RTE 54.103 поставляются в собранном виде, в изоляции.Принцип действияНасосная группа с термостатическим смесительным клапаном представляет собой готовыйкомплект арматуры и насоса (опционально), предназначенный для выполнения функции циркуляциитеплоносителя в контуре, c возможностью дополнительной регулировки температуры жидкости,путём подмеса теплоносителя из обратной линии. Комплект рассчитан на работу при максимальномдавлении 10 бар и температуре теплоносителя 110 °С. Подключение к контуру нагревателя (котла),1 ½” наружная резьба, находится снизу. Подключение к контуру потребителя ,1” внутренняя резьба,располагается сверху.Конструкция1. Термометр синий – обратная линия, шкала температур от 0 до 120 °С ;2. Термометр красный – подающая линия, шкала температур от 0 до 120 °С ;3. Термостатический смесительный клапан;4. Накидные гайки для подключения насоса 1 ½” НГ;5. Патрубок обратной линии;6. Блочная ЕРР теплоизоляция;7. Обратный клапан;8. Подключение к контуру потребителя 1” ВР9. Подключение к контуру нагревателя (котла) 1 1/2” НР
