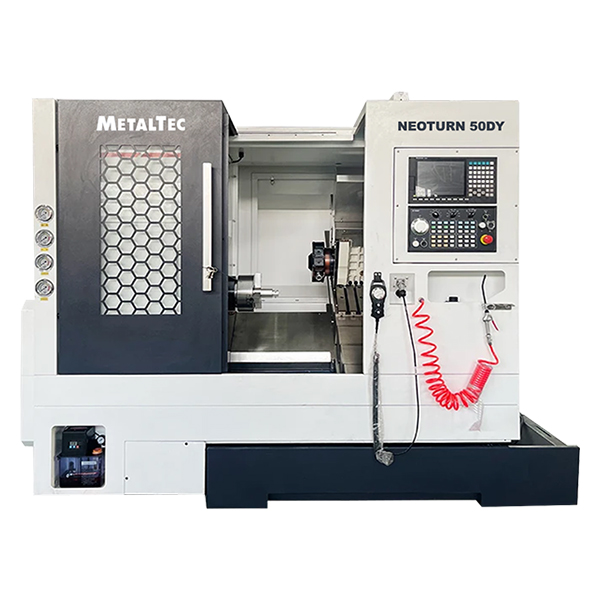

MetalTec Neo Turn 50DY (150) Токарный автомат с ЧПУ
НАЗНАЧЕНИЕ:
MetalTec TCK50DY представляет собой высокоскоростной, надежный станок обладающий высокой точностью. Станина, бабка и другие основные компоненты изготовлены из высокопрочных материалов для обеспечения долговременной и стабильной работы станка.
Благодаря станине с наклоном под углом 30 ° и высокоточным тайваньским линейным направляющим качения с преднатягом, станок обладает высокой точностью позиционирования, что подходит для высокоскоростной и высокоточной обработки.
Высокоскоростной и точный шпиндельный узел с высокой жесткостью, главный двигатель, может достигать высокой скорости вращения шпинделя.
Шпиндельный узел собирается в камере с постоянной температурой. После сборки он обкатывается при постоянной температуре в течение 72 часов, затем непрерывно обкатывается в течение 72 часов на станке, чтобы обеспечить надежность высокоскоростной и высокоточной работы.
По осям X и Z серводвигатель непосредственно соединен с ходовым винтом через эластичную муфту передающие высокий крутящий момент и обладающей низкой инерцией. Для обеспечения надёжности и высокой точности позиционирования и повторяемости; используется усовершенствованная система централизованной, автоматической смазки.
ОСНОВНЫЕ КОМПЛЕКТУЮЩИЕ:
|
Наименование |
Модель |
Бренд |
|
Система ЧПУ |
22TB |
SYNTEC (Тайвань) |
|
Подшипники шпинделя |
P4 |
NTUS (Германия) |
|
Подшипники по ШВП |
P4 |
NSK (Япония) |
|
4+4*4 приводная голова |
ER25-Y |
TJ (Тайвань) |
|
Двигатель шпинделя и привод |
11 |
SYNTEC (Тайвань) |
|
Направляющие |
CGH35CA2R |
INA (Германия) |
|
ШВП |
3210 |
THK (Япония) |
|
Автоматическая система смазки |
2L |
HURUN SHANGHAI |
|
Гидравлическая станция |
1.5KW |
ELLTE Nanjing |
|
Насос СОЖ |
450W |
ZHENS domestic |
|
Электрические компоненты |
Автоматический выключатель/реле |
Snyder France |
Конструктивные особенности
.jpg) |
ОСЕВЫЕ ИНСТРУМЕНТЫ Расширенная версия инструментального суппорта с Y-осью: приводной инструментом по схеме 4+4 (ER25); набор статических осевых инструментов - 4 позиции (ER25). |
.jpg) |
ЭФФЕКТИВНАЯ И НАДЕЖНАЯ СИСТЕМА Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контртоком приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна. Высокоточный магнитный кольцевой энкодер значительно повышает точность позиционирования по оси C. |
