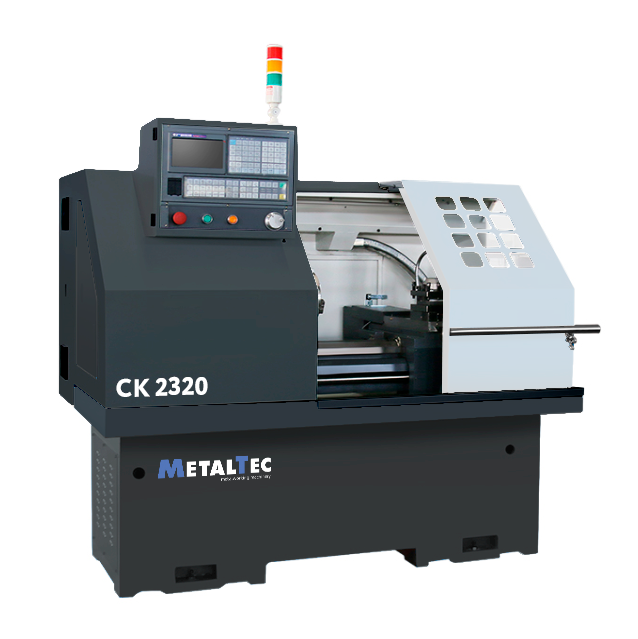

MetalTec CK 2320 токарный станок c ЧПУ с прямой станиной (пневматический. патрон)
НАЗНАЧЕНИЕ:
Токарный станок с ЧПУ - MetalTec CK 2320 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
Особенности
- Станина из чугуна обеспечивает высокую жесткость станку
- Жесткие направляющие скольжения
- Полное кабинетное ограждение
- Станина имеет индукционную закалку с твердостью HRC54
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
Преимущества
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
Стандартная комплектация
- 3-кулачковый механический патрон 150 мм
- 3 кВт мощность шпинделя
- Резцедержатель 3 шт. 20х20
- Система ЧПУ GSK 980TDI
- Серводвигатели GSK по осям Х/Z
- Механическая задняя бабка
- Вспомогательный источник света
- Автоматическая система смазки
- Кабинетная защита
- Комплект ЗИП
Конструктивные особенности
 |
СИСТЕМА ЧПУ GSK 980TDI Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной технологии. |

|
3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ИЛИ ПНЕВМАТИЧЕСКИЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 150 мм с ручным зажимом заготовки. Так же на станке могут быть установлен токарный патрон с пневматическим зажимом. |
|
МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
|
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. |
|
ЗАДНЯЯ БАБКА В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. |
|
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка. |
|
КВАДРАТНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ В комплекте 3 шт. 20х20 |
