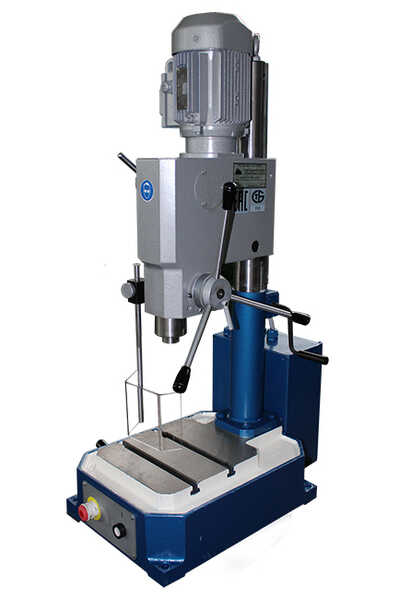

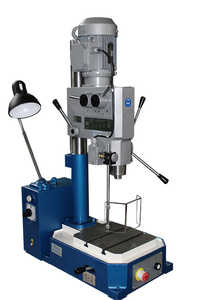

Настольный сверлильный станок 2С118 (ГС2116К)
Назначение и область применения
Настольный сверлильный станок 2С118 (ГС2116К) представляет собой компактное, надежное и высокоточное оборудование, предназначенное для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов. Станок успешно применяется как в условиях промышленных предприятий и ремонтных мастерских, так и в бытовых (гаражных) мастерских, обеспечивая выполнение полного спектра операций: сверление, зенкерование, развертывание, рассверливание и нарезание резьб.
Конструктивные особенности и преимущества
Модель 2С118 (ГС2116К) отличается малыми габаритами (всего 625×345 мм в плане) и небольшим весом — всего 120 кг, что позволяет устанавливать станок на любой верстак или специальную тумбу, экономя ценное производственное пространство. Несмотря на компактность, станок оснащен мощным электродвигателем (0,75 кВт) и обеспечивает сверление отверстий диаметром до 18 мм в стали.
Шпиндель станка выполнен с внутренним конусом Морзе 2 по ГОСТ 25557, что обеспечивает надежное крепление инструмента и высокую точность обработки. Вылет шпинделя от колонны составляет 190 мм, а расстояние от торца шпинделя до стола регулируется в диапазоне от 58 до 420 мм, что позволяет обрабатывать заготовки различной высоты.
Станок оснащен семью скоростями вращения шпинделя (от 200 до 2100 об/мин), что позволяет подбирать оптимальный режим резания для различных материалов — от мягких цветных сплавов до твердых сталей.
Комплектация станка
В базовую комплектацию станка 2С118 (ГС2116К) входит все необходимое для начала эксплуатации:
- Станок настольный сверлильный 2С118 (ГС2116К) — 1 шт.;
- Паспорт изделия — 1 экз.;
- Руководство по эксплуатации — 1 экз.;
- Деревянная обрешетка для транспортировки и хранения.
Обратите внимание: тумба для установки станка не входит в комплект поставки и приобретается отдельно. Сверлильный патрон и станочные тиски также приобретаются отдельно, что позволяет подобрать оснастку под конкретные задачи производства.
Характеристики рабочей зоны и стола
Рабочий стол станка имеет размеры 250×280 мм и оснащен тремя Т-образными пазами шириной 14 мм с расстоянием между ними 50 мм. Это позволяет удобно и надежно закреплять заготовки любой конфигурации с помощью стандартных крепежных элементов. Расстояние от шпинделя до края стола составляет 80 мм, что обеспечивает удобный доступ к зоне обработки.
Технические характеристики
Основные параметры
- Наибольший диаметр сверления: 18 мм
- Конус шпинделя (внутренний): Морзе 2 (ГОСТ 25557)
- Вылет шпинделя от колонны: 190 мм
- Наибольшее перемещение сверлильной головки: 280 мм
- Расстояние от шпинделя до края стола: 80 мм
- Расстояние от торца шпинделя до стола: 58…420 мм
- Перемещение шпинделя (вертикальное): 100 мм
Рабочий стол
- Размеры рабочей поверхности (Ш×Д): 250×280 мм
- Количество Т-образных пазов: 3 шт.
- Ширина Т-образных пазов: 14Н12 мм
- Расстояние между пазами: 50 мм
Шпиндель и скорости
- Количество скоростей шпинделя: 7
- Частота вращения шпинделя: 200, 320, 560, 630, 1000, 1800, 2100 об/мин
Электрооборудование
- Напряжение питающей сети: 380 В (переменный ток, 50 Гц)
- Напряжение цепи управления: 220 В (переменный ток)
- Номинальный ток станка: 3,7 А
- Количество электродвигателей: 1 шт.
- Тип электродвигателя: АИР71 В4 У2
- Мощность электродвигателя: 0,75 кВт
- Частота вращения электродвигателя: 1500 об/мин
Габариты и масса
- Габаритные размеры (Д×Ш×В): 625×345×1155 мм
- Масса станка: 120 кг
Условия эксплуатации
Станок 2С118 (ГС2116К) соответствует климатическому исполнению УХЛ 4 по ГОСТ 15150-69 и надежно работает в следующих условиях:
- Температура окружающей среды: от +1°С до +40°С;
- Относительная влажность воздуха (при +25°С): не более 80% (без конденсации влаги);
- Диапазон атмосферного давления: от 84 до 106,7 кПа.
Настольный сверлильный станок 2С118 (ГС2116К) — это надежное и универсальное решение для мастерских и малых производств, сочетающее в себе компактность, простоту обслуживания и высокую точность обработки. Возможность подбора оснастки под индивидуальные задачи делает эту модель гибким инструментом для профессионалов.
```
