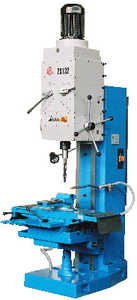

2С132 Станок вертикально-сверлильный
Назначение и область применения
Вертикально-сверлильный станок 2С132 представляет собой универсальное металлообрабатывающее оборудование, предназначенное для высокоточной обработки отверстий в деталях из чугуна, стали, цветных сплавов и неметаллических материалов. Станок успешно применяется как в условиях промышленных предприятий, так и в ремонтных и бытовых мастерских, обеспечивая выполнение полного спектра операций: сверление, зенкерование, развертывание, рассверливание и нарезание резьбы.
Конструктивные особенности и преимущества
Модель 2С132 отличается продуманной эргономикой и высокой жесткостью конструкции, что обеспечивает стабильность обработки даже при работе с крупными заготовками массой до 600 кг и высотой до 600 мм. Станок оснащен мощным двигателем главного движения (4 кВт) и обеспечивает крутящий момент на шпинделе до 400 Н·м, что позволяет эффективно обрабатывать отверстия диаметром до 50 мм в стали средней твердости.
Особого внимания заслуживает возможность нарезания резьбы в стали средней твердости в диапазоне от М3 до М33, что значительно расширяет технологические возможности оборудования. Шпиндель станка выполнен с конусом Морзе 4 (опционально Морзе 5) со степенью точности АТ7, что гарантирует надежное крепление инструмента и высокое качество обработки.
Характеристики рабочей зоны и стола
Подъемный стол станка имеет рабочую поверхность 500×500 мм с тремя Т-образными крепежными пазами шириной 18 мм, что обеспечивает удобное и надежное закрепление заготовок любой конфигурации. Максимальный ход стола составляет 300 мм, а установочное перемещение сверлильной головки — 170 мм, что позволяет обрабатывать детали различной высоты в диапазоне до 750 мм от торца шпинделя до поверхности стола.
Технические характеристики
Основные параметры
- Наибольшая высота заготовки: 600h14 мм
- Наибольшая масса заготовки: не более 600 кг
- Максимальный диаметр сверления (сталь 45): 50 мм (при минимальных подачах и предварительном сверлении)
- Диапазон нарезания резьбы (сталь средней твердости): М3…М33
- Наибольшая масса инструмента: не более 6 кг
Рабочее пространство
- Наибольшее перемещение шпинделя: 250 мм
- Максимальный ход подъемного стола: 300 мм
- Наибольшее установочное перемещение сверлильной головки: 170 мм
- Расстояние от оси шпинделя до колонны: 300 мм
- Расстояние от торца шпинделя до стола: до 750 мм
Шпиндель и привод
- Конус шпинделя (ГОСТ 25557): Морзе 4 (опционально Морзе 5)
- Степень точности конуса: АТ7
- Крутящий момент на шпинделе: не более 400 Н·м
- Осевое усилие на шпинделе: не более 15000 Н
- Частота вращения шпинделя: 31,5…1400 мин⁻¹ (±10,1%)
- Число ступеней рабочих подач: 9
- Пределы рабочих подач: 0,10; 0,14; 0,20; 0,28; 0,40; 0,56; 0,80; 1,12; 1,60 мм/об (±10,1%)
Рабочий стол
- Размеры рабочей поверхности: 500×500 мм (не менее)
- Количество Т-образных пазов: 3 шт.
- Ширина Т-образных пазов: 18H12 мм
- Расстояние между пазами: 100±0,4 мм

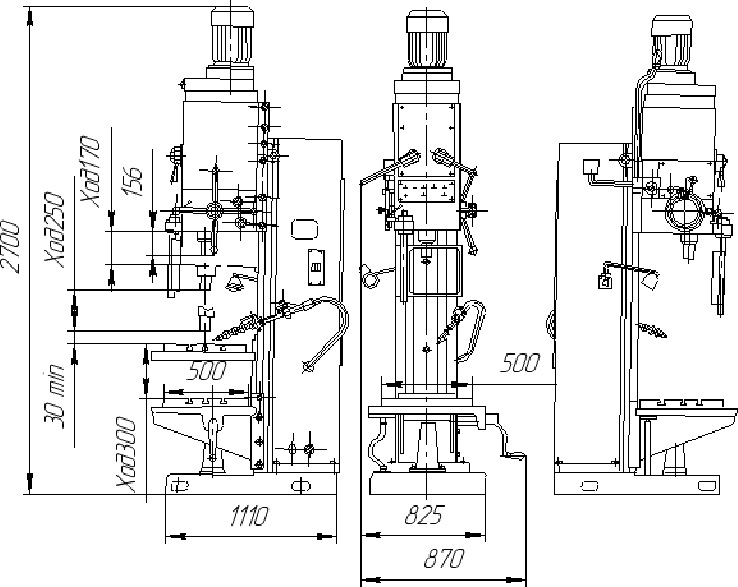

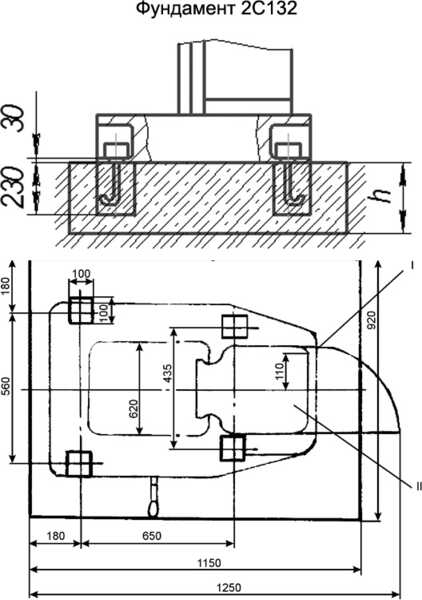

Габариты и масса
- Габаритные размеры (Д×Ш×В): 870×1110×2700 мм
- Занимаемая площадь: 0,97 м²
- Масса станка: не более 1200 кг
Электрооборудование
- Питающая сеть: переменный трехфазный ток 380В / 50 Гц
- Допустимое отклонение напряжения: +10% / -15%
- Мощность двигателя главного движения: 4 кВт
- Номинальная частота вращения двигателя: 1430 мин⁻¹
Точность и качество обработки
Станок 2С132 обеспечивает высокие показатели точности и шероховатости обработанных поверхностей:
- Точность при сверлении: H12
- Точность при развертывании: H8
- Шероховатость поверхности (Ra): 6,3 (после сверления) / 1,6 (после развертывания)
Условия эксплуатации и обслуживание
- Режим работы: ручной
- Рекомендуемая СОЖ: Эмульсол «РОСОЙЛ-500» ТУ 0258-009-06377289-2000 (не влияет на маслостойкую резину)
- Объем заливаемой СОЖ: 18,7 л
- Рекомендуемые масла для системы смазки: ИНСп 65И-20А (ГОСТ 20799-88), ЛКС-2
Гарантийные обязательства
На станок 2С132 устанавливается гарантийный срок 12 месяцев, в течение которых производитель обязуется обеспечивать бесплатный ремонт или замену вышедших из строя узлов при соблюдении правил эксплуатации.
Вертикально-сверлильный станок 2С132 — это надежное, мощное и точное оборудование, способное решать широкий спектр производственных задач, от единичного ремонта до серийного производства деталей средней сложности.
```
