Стружкоотсос УВП 5000-ФК2
Стружкоотсос УВП 5000
Стружкоотсос УВП-5000-ФК2 для одновременного обслуживания одного, двух или трёх станков. Производительность 5000 м³ / час, площадь фильтрования 54 м2, два мягких накопителя больше объема 0,6 м³, электродвигатель 5,5 кВт, на стойках, фильтрующий элемент - картридж с ручной регенерацией.
Стружкоотсос УВП-5000-ФК2 с картриджным фильтром обладает большой площадью фильтрации, степенью очистки и увеличенным сроком службы фильтрующих элементов (5000-6000 часов). Не предназначены для пылей склонных к слипанию.
Стружкоотсос УВП-5000 Применение:
- Деревообработка и производство мебели;
- Производство пластиковых, алюминиевых окон и дверей;
- Перетаривание сыпучих пылящих материалов;
- и др.
Преимущества стружкоотсоса УВП-5000:
1) В холодное время года тёплый воздух остаётся в помещении;
2) Не требует специально оборудованного места;
3) Оперативность при подготовке к работе;
4) Простота в обслуживании;
5) Для удобства использования и экономии электроэнергии целесообразно подключать электродвигатель стружкоотсоса УВП-5000 параллельно к кнопке «ПУСК» обслуживаемого станка (оборудования)
Примечания:
- стружкоотсос УВП-5000 предназначен для промышленного использования;
- стружкоотсос УВП-5000 не предназначен для работ со шлифовальным оборудованием, в процессе которых образуется взрывоопасные газопылевые смеси;
Стружкоотсос УВП-5000 может использоваться:
- для одновременного обслуживания одного, двух или трех станков, где суммарный объём отсасываемого воздуха не выше 5000 м3 / час
ПРИ ПОДГОТОВКА ЧЕРНОКОТОССАССА Примечание:
1) Производительность, которая должна обеспечить стружкоотсос для нормальной работы станка (оборудования) (м3 / час)
2) Необходимая скорость воздушного потока (м / с)
3) Создана задание на входе (Па)
4) Количество патрубков и их геометрические параметры для подсоединения воздуховодов .
Технические характеристики стружкоотсоса УВП-5000
|
№ п / п |
Наименование характеристик |
|
|||
|
Условное обозначение установки |
|||||
|
УВП -2000ФК1 |
УВП - 3000ФК1 |
УВП - 5000ФК1 |
УВП - 7000ФК1 |
||
|
1 |
Производительность, м 3 / час, не менее. |
2000 |
3000 |
5000 |
7000 |
|
2 |
Площадь фильтрования, м2. |
27 |
54 |
81 |
108 |
|
3 |
Класс фильтра / Размер 100% улавливаемых частиц, выше мкм |
F9 / 2,5 |
F9 / 2,5 |
F9 / 2,5 |
F9 / 2,5 |
|
4 |
Концентрация пыли на входе фильтра, г / м3, не более |
50 |
50 |
50 |
50 |
|
5 |
Концентрация пыли за фильтром, мг / м, 3 не более |
30% от ПДК в воздухе рабочей зоны по ГОСТ 12.1.005 |
|||
|
6 |
Создаваемое разряжение, Па, не менее |
1500 |
1500 |
1800 |
1900 |
|
7 |
Количество и объем накопителя, м3 |
1 / 0,1 |
2 / 0,2 |
3 / 0,2 |
4 / 0,2 |
|
8 |
Габаритные размеры, мм, не более |
1110 х 720 х 2260 |
1495 х 730 х 2300 |
2450 х 960 х 2385 |
3095 х 960 х 2385 |
|
9 |
Масса, кГ, не более |
51 |
95 |
170 |
195 |
|
10 |
Установленная мощность, кВт, не более |
2,2 |
2,2 |
5,5 |
5,5 |
Стружкоотсос УВП 5000
|
|
|

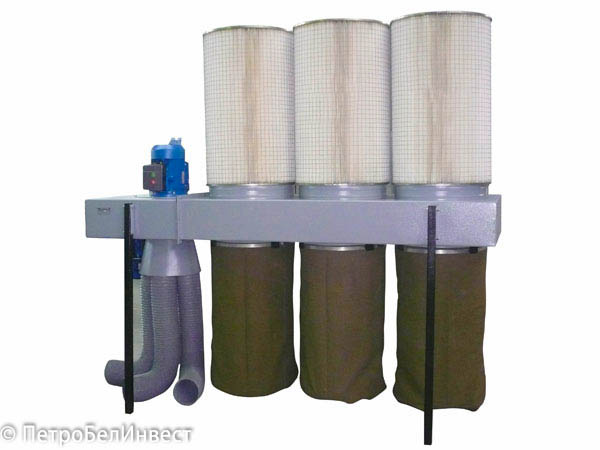

| Рис.3 Модель УВП-3000C | Рис.4 Модель УВП-5000 | |
