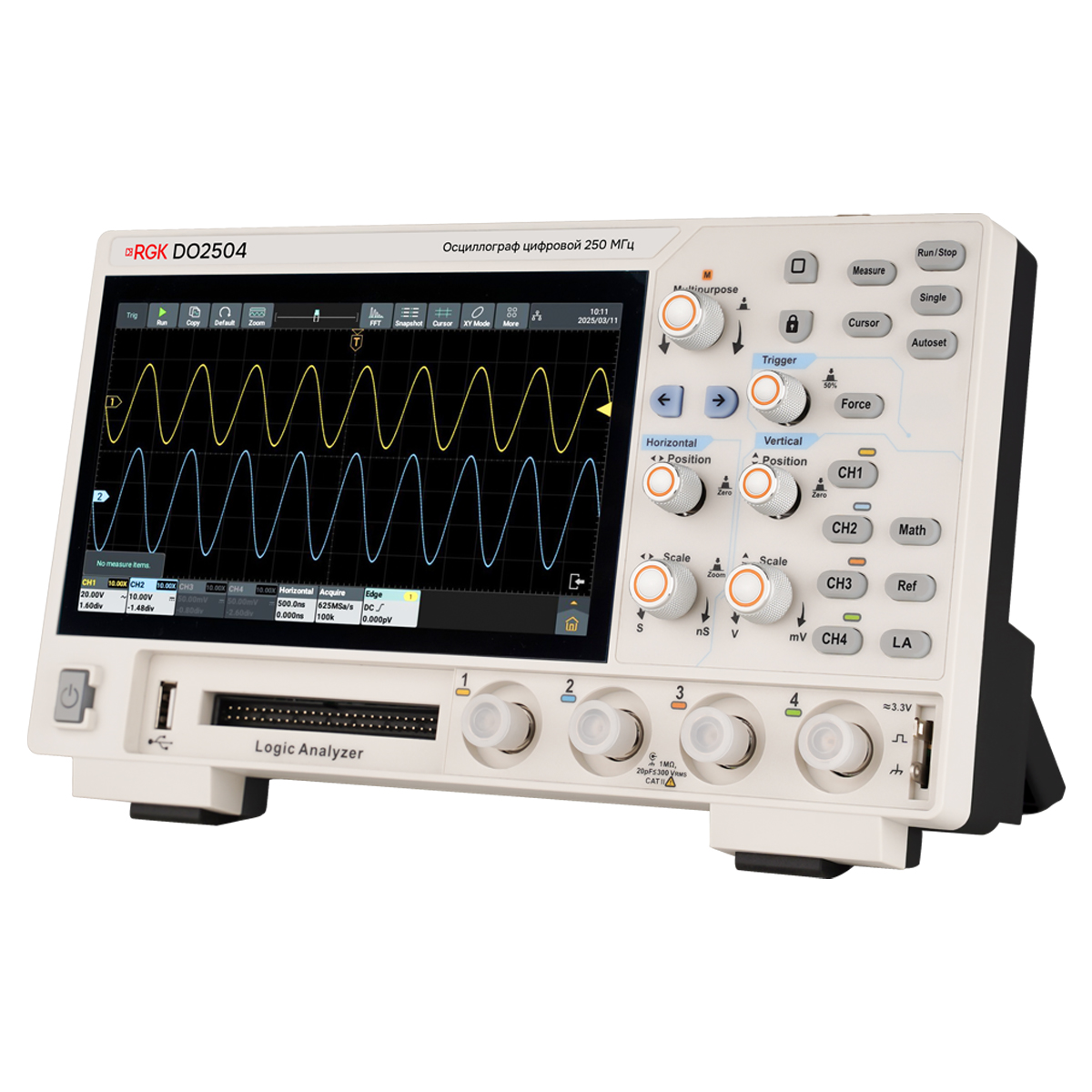

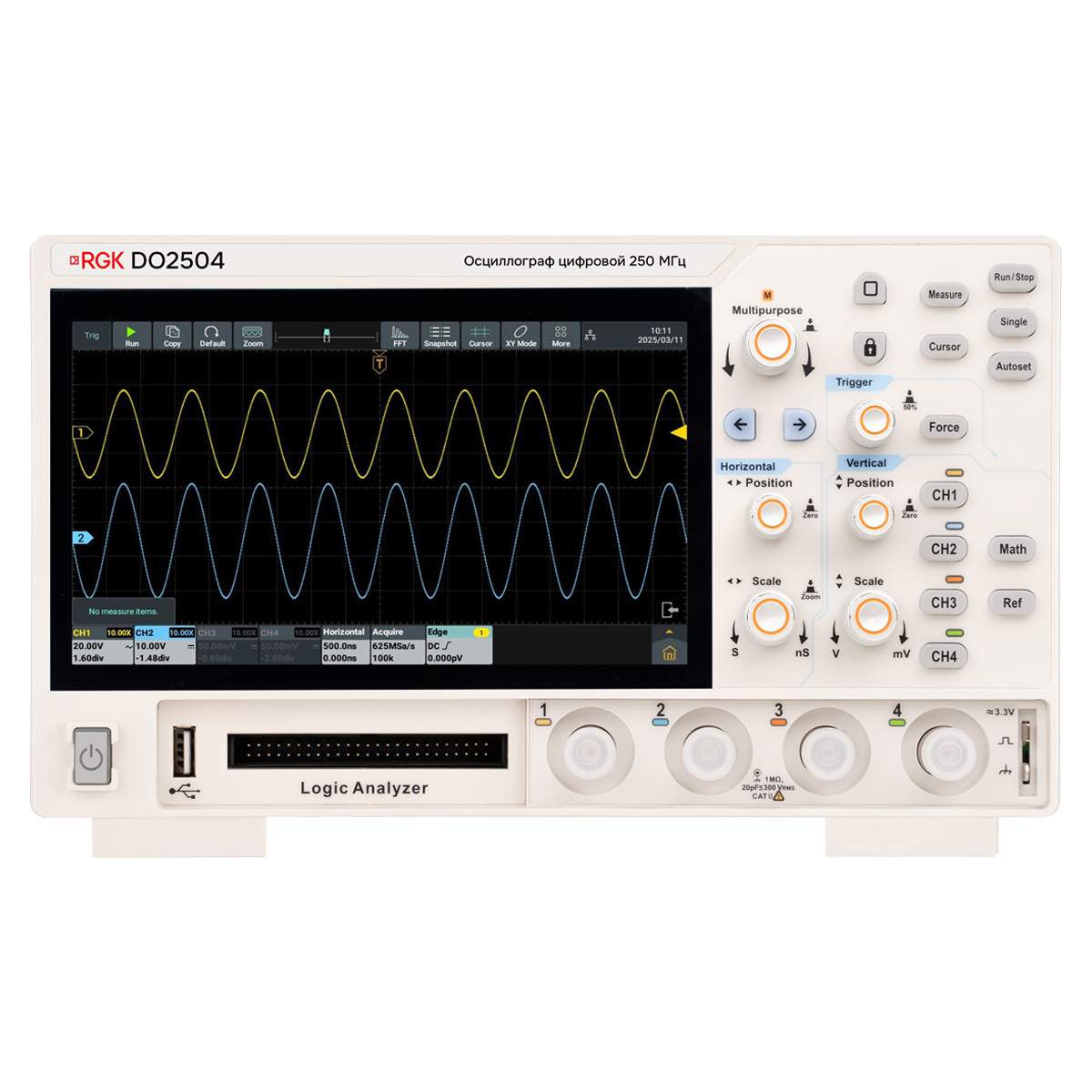

Цифровой осциллограф RGK DO2504
Осциллограф RGK DO2504 представляет собой настольный высокопроизводительный прибор, построенный на основе архитектуры X-Vision, отличающийся низкой шумностью и обладающий наиболее широкой полосой пропускания в своей линейке – 250 МГц, обеспечивая максимальную частоту дискретизации 2 Гвыб/с. Изделие может использоваться автономно или в составе стендов и испытательных систем, поддерживая удаленное управление по каналу LAN, Wi-Fi или при прямом подключении к ПК через USB порт, с задействованием веб-интерфейса или команд SCPI.
Особенности
- Тонкий компактный корпус упрощает размещение осциллографа на рабочих местах с ограниченным пространством, а также его транспортировку.
- 12-битный АЦП позволяет исследовать мельчайшие подробности формы сигнала, обеспечивая получение осциллограмм с высокой детализацией.
- 4 аналоговых канала повышают эффективность диагностики и отладки сложного оборудования и устройств за счет возможности параллельного отслеживания сигналов в разных точках системы с общей синхронизацией.
- Внешнее питание может производиться не только от комплектного сетевого адаптера, но и от повербанка с интерфейсом USB Type-C с поддержкой режима Power Delivery 12 В, обеспечивая полную развязку от сети переменного тока для снижения наводок и помех, и реализуя возможность выполнения работ в автономном режиме.
Функциональные возможности
4-канальный осциллограф RGK DO2504 поддерживает регулировку вертикальной чувствительности от 200 мкВ/дел. до 10 В/дел. и выдерживает входное напряжение до 300 В rms, позволяя тестировать как слаботочные устройства, так и силовое оборудование. Исследования в частотной области обеспечивает режим БПФ, с отображением до 1 млн. точек. Также прибор реализует функции частотомера и цифрового вольтметра.
Гибкая расширяемая платформа
Работая под управлением ОС Android, осциллограф RGK DO2504 совместим с различным ПО. Используя предустановленные приложения, можно просматривать фото и видео непосредственно на дисплее прибора, а также использовать браузер, калькулятор, файловый менеджер, почтовый клиент, веб-сервисы и т.д. Установка дополнительных программ доступна через App Center. При задействовании беспроводного адаптера доступно использование ресурсов сетевого принтера, FTP, мобильной точки доступа и т.д. Сенсорное управление с поддержкой смартфонных жестов дает возможность пользоваться прибором, как обычным планшетом. В режиме осциллографа гибкость настроек и активацию каналов, функций и режимов обеспечивает кнопочная панель с поворотными регуляторами. Также для управления можно задействовать компьютерную мышь или клавиатуру.
| Количество каналов | 4 |
|---|---|
| Полоса пропускания | 250МГц |
| Частота дискретизации | 2 Гвыб/с |
| Вертикальное разрешение | 12 бит |
| Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5 | от 200 до 10 мкВ/дел |
| Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ | 3%, 2%, 1,5% |
| Время нарастания переходной характеристики каждого из каналов для модификаций | 1,4 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±2,5·10-5 |
| Напряжение постоянного тока | 12 В |
| Напряжение переменного тока | 200±240 В |
| Частота переменного тока | от 50 до 60 Гц |
| Потребляемая мощность | 48 Вт |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 260 x 160 x 78 мм |
| Вес | 1,5 кг |
