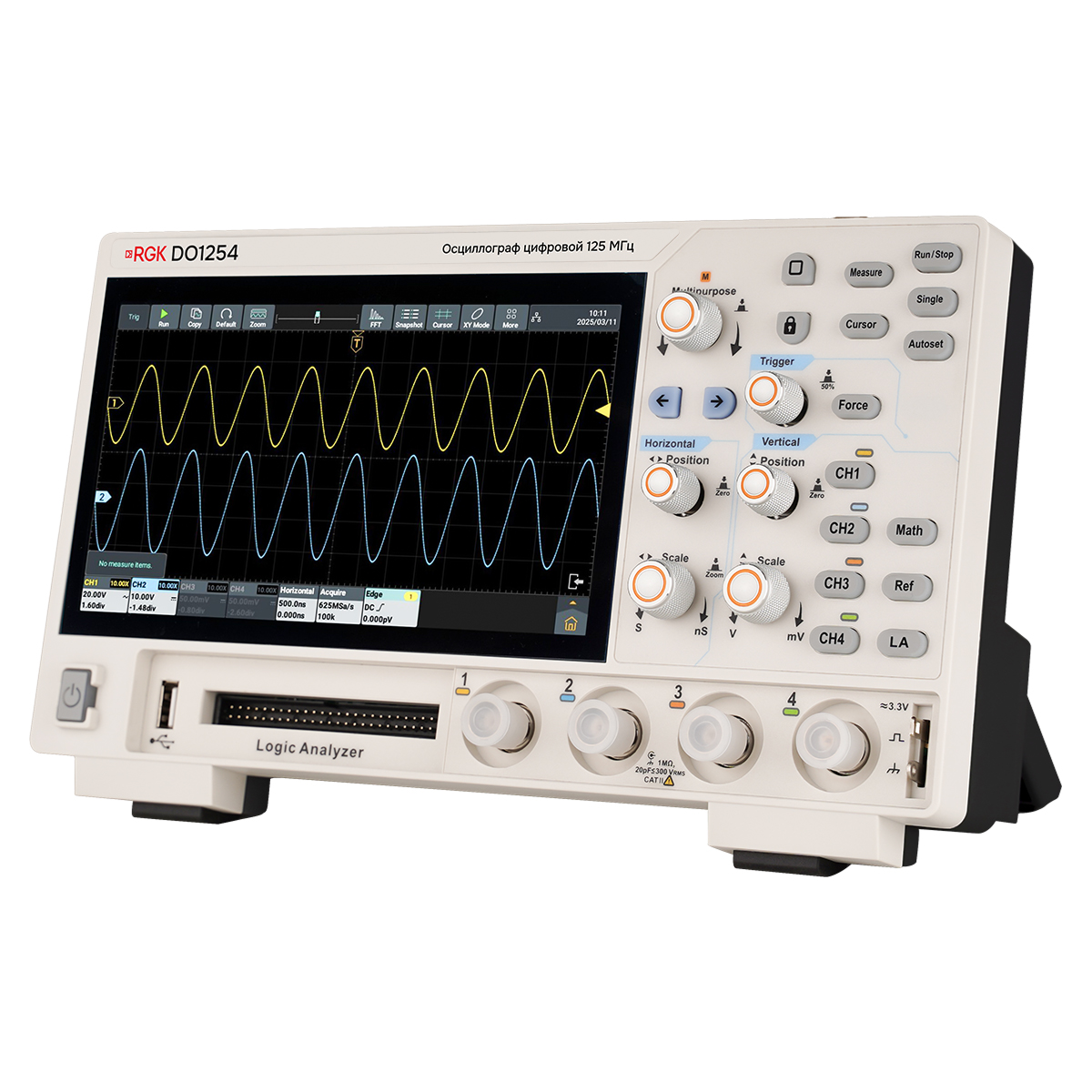

Цифровой осциллограф RGK DO1254
Осциллограф RGK DO1254 – настольный прибор с полосой пропускания 125 МГц и максимальной частотой дискретизации 2 Гвыб/с, который работает под управлением ОС Android. Модель снабжена 4 аналоговыми каналами, что позволяет выполнять отладку и диагностику сложных устройств и оборудования, отслеживая сигналы в разных точках системы и визуально сравнивая их форму. Поддержка дистанционного режима работы и наличие широкого набора интерфейсов, с возможностью задействования подключаемого адаптера беспроводной связи, обеспечивает простую интеграцию изделия в состав испытательных стендов и установок лабораторного и промышленного назначения.
Функциональные возможности
За счет использования архитектуры на основе аппаратной платформы X-Vision, осциллограф RGK DO1254 обладает низким уровнем собственных шумов, обеспечивая высокую производительность измерений, с быстрой обработкой данных в реальном времени. Благодаря этому прибор способен точно отображать форму низкоамплитудных сигналов, с регистрацией редких аномалий и сбоев. Регулируемая глубина записи, до 100 M, дает возможность выполнять захват длительных сигналов, а поддержка режима сегментации, с записью в энергонезависимую память до 250 000 сегментов, упрощает выявление непериодических артефактов.
Цифровой осциллограф RGK DO1254 реализует функции High Res, улучшая соотношение "сигнал-шум", Average, минимизируя влияние случайных помех, и детектирования пиков, что упрощает отслеживание выбросов. Прибор можно использовать для тестирования серийных устройств по принципу Pass-Fail в составе автоматизированных систем, с задействованием соответствующего выхода с тыльной стороны корпуса. При исследовании частотного спектра в режиме БПФ доступно 6 вариантов оконных функций, с анализом до 1 млн. точек. Доступно 43 вида автоматических измерений. Для контроля амплитудных и частотных показателей прибор комплектуется интегрированным цифровым вольтметром и частотомером, с функцией сбора статистики.
Конструкционные особенности

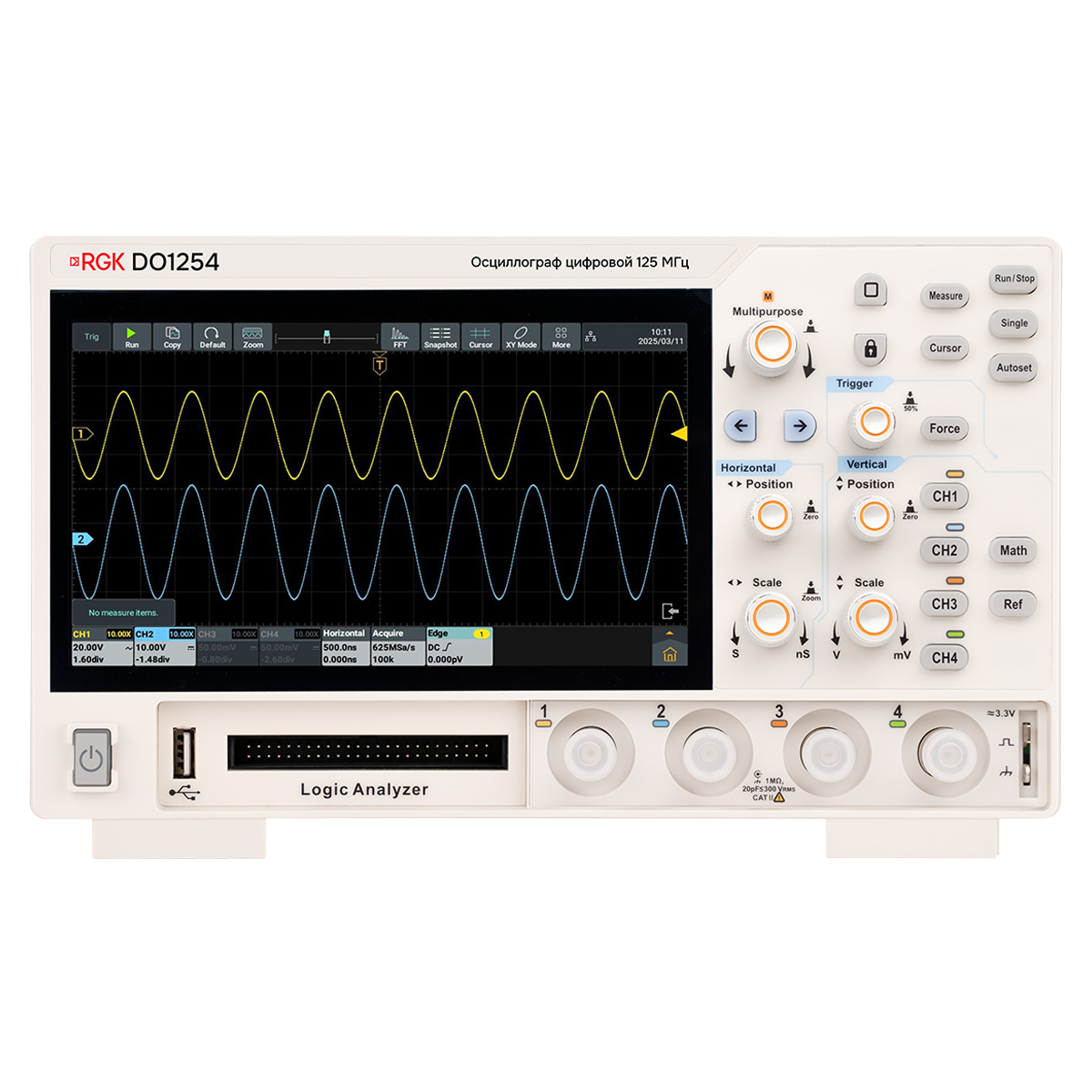

4-канальный осциллограф RGK DO1254 выполнен в тонком компактном корпусе и снабжен 7-дюймовым цветным сенсорным дисплеем с разрешением 1024 x 600 пикс. и традиционной панелью управления, поддерживая также подключение компьютерной мыши. Используется питание от внешнего источника – подключаемого комплектного сетевого адаптера или повербанка с интерфейсом USB Type-C, реализующего протокол Power Delivery, что делает прибор пригодным для мобильного применения и обеспечивает гальваническую развязку от сети переменного тока, способствуя минимизации наводок и помех.
| Количество каналов | 4 |
|---|---|
| Полоса пропускания | 125 МГц |
| Частота дискретизации | 2 Гвыб/с |
| Вертикальное разрешение | 12 бит |
| Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5 | от 200 до 10 мкВ/дел |
| Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ | 3%, 2%, 1,5% |
| Время нарастания переходной характеристики каждого из каналов для модификаций | 2,8 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±2,5·10-5 |
| Напряжение постоянного тока | 12 В |
| Напряжение переменного тока | 200±240 В |
| Частота переменного тока | от 50 до 60 Гц |
| Потребляемая мощность | 48 Вт |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 260 x 160 x 78 мм |
| Вес | 1,5 кг |
