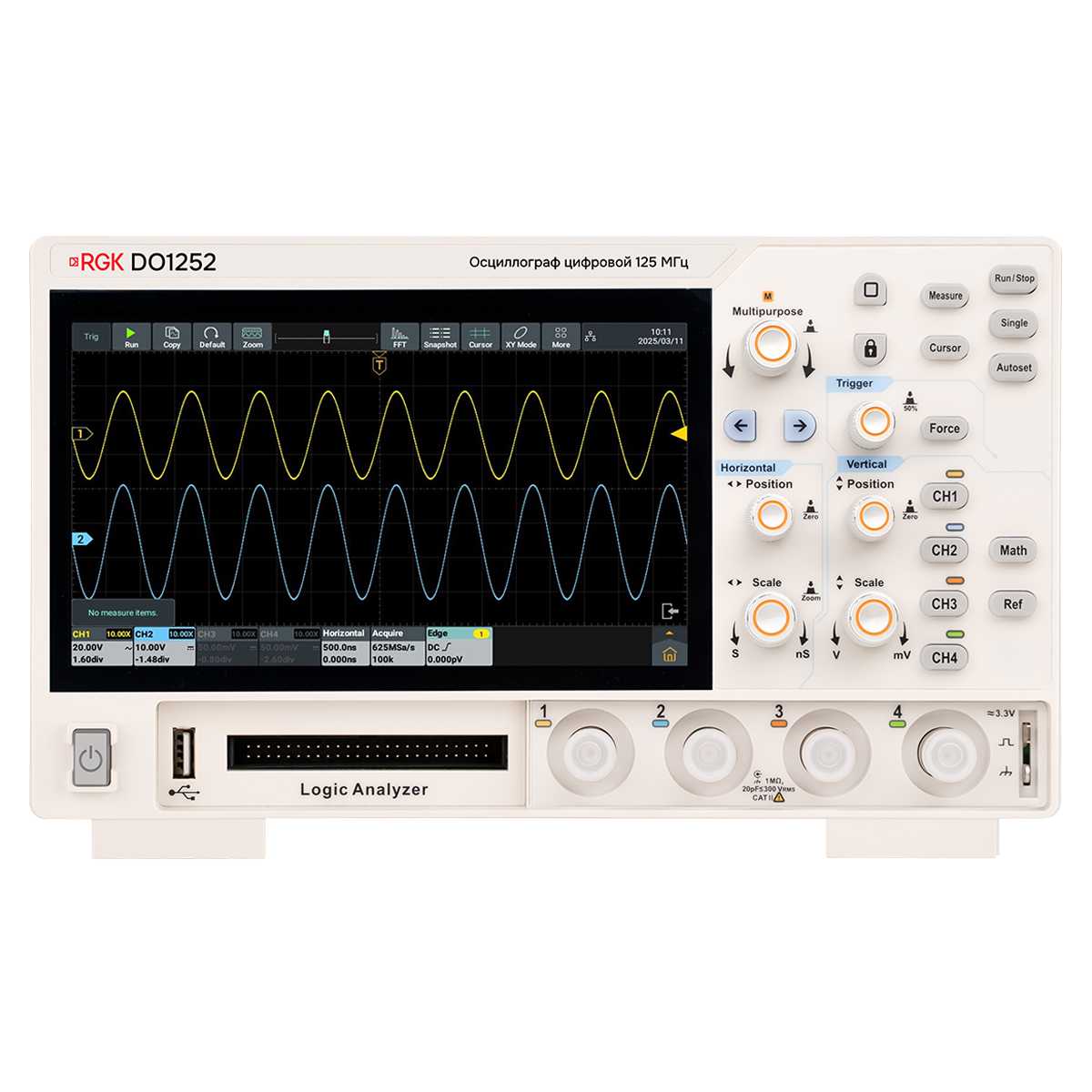

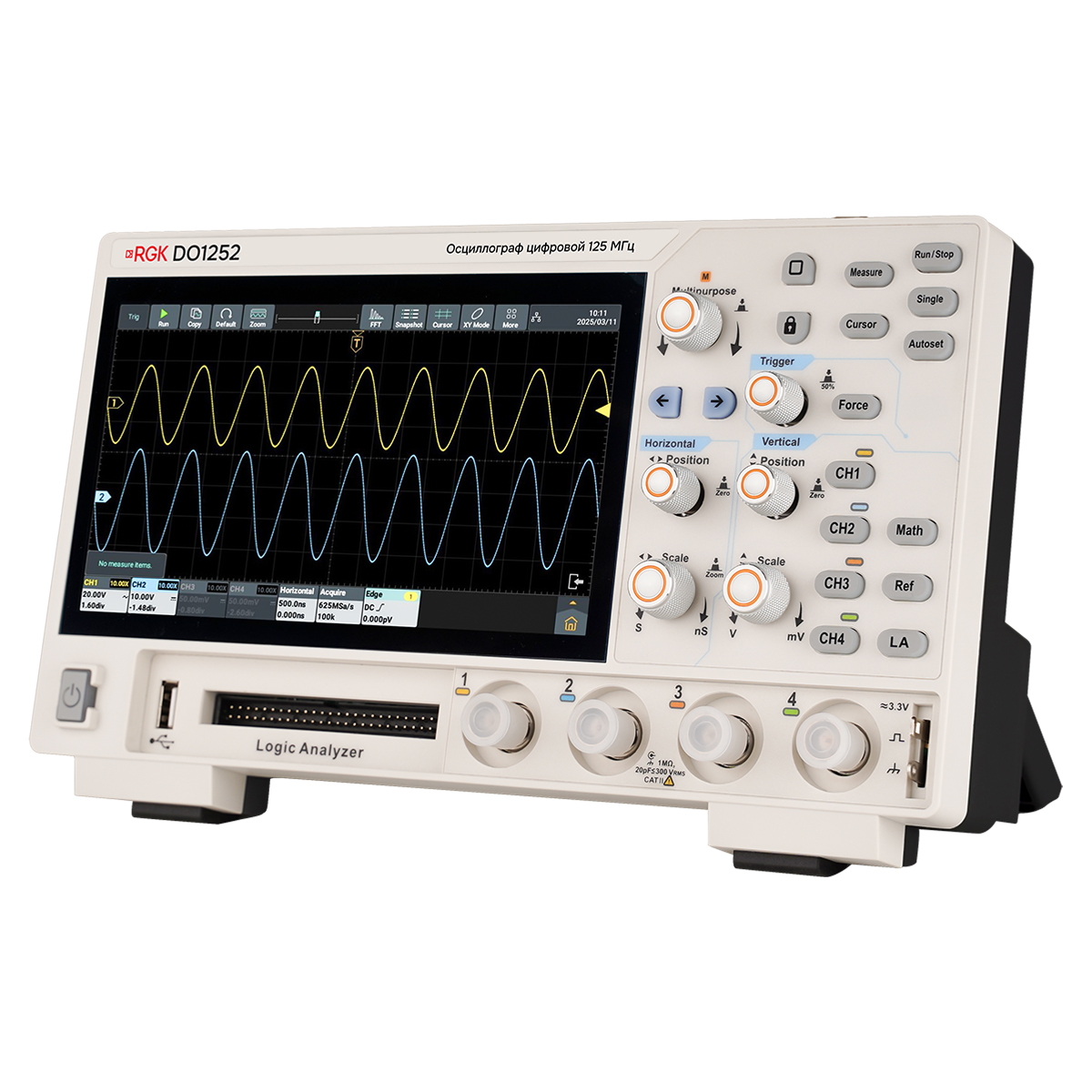

Цифровой осциллограф RGK DO1252
Осциллограф RGK DO1252 – компактный настольный прибор с полосой пропускания 125 МГц, снабженный 2 каналами и построенный на основе расширенной архитектуры X-Vision. Изделие отличается малым уровнем собственных шумов, позволяя отслеживать низкоамплитудные сигналы, а использование 12-битного АЦП с максимальной частотой дискретизации 2 Гвыб/с обеспечивает высокую детализацию полученных осциллограмм.
Функциональные возможности
Широкий диапазон регулировки вертикального разрешения, от 200 мкВ/дел. до 10 В/дел., позволяет использовать осциллограф RGK DO1252 для проверки и отладки как электронных устройств, так и электросилового оборудования. Стандартно поддерживается более 40 видов автоматических измерений, курсорные измерения, математические действия с сигналами, а также масштабирование, режим сегментированной памяти и т.д. Помимо отображения сигналов во временной области, прибор реализует функции цифрового вольтметра, частотомера и позволяет выполнять базовый анализ спектра в режиме быстрого преобразования Фурье.
Особенности
Цифровой осциллограф RGK DO1252 работает под управлением ОС Android, что упрощает обновление ПО, а также предоставляет доступ к веб-сервисам и позволяет использовать сторонние приложения. Благодаря отсутствию встроенного сетевого адаптера минимизировано влияние на отслеживаемый сигнал внутренних наводок и помех. Запитывается изделие от внешнего преобразователя с выходом USB-C и может использоваться совместно с повербанком подходящей мощности. За счет этого обеспечивается полная развязка от сети переменного тока, что делает осциллограф пригодным для мобильного использования.
Преимущества
- Гибкое управление – осциллограф оборудованный традиционной кнопочной панелью и 7-дюймовым экраном с сенсорными функциями, поддерживает возможность подключения компьютерной мыши или клавиатуры через порт USB, а также реализует дистанционный режим работы при совместном использовании с ПК.
- Компактный размер делает прибор оптимальным выбором для использования в условиях ограниченного пространства на рабочем месте.
- Расширяемость – широкий набор интерфейсов, включая поддержку использования подключаемого модуля Wi-Fi + Bluetooth, обеспечивает простую интеграцию устройства с другим лабораторным оборудованием, а также с ПК, позволяя эксплуатировать прибор в составе производственных и лабораторных испытательных стендов.
| Количество каналов | 2 |
|---|---|
| Полоса пропускания | 125 МГц |
| Частота дискретизации | 2 Гвыб/с |
| Вертикальное разрешение | 12 бит |
| Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5 | от 200 до 10 мкВ/дел |
| Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ | 3%, 2%, 1,5% |
| Время нарастания переходной характеристики каждого из каналов для модификаций | 2,8 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±2,5·10-5 |
| Напряжение постоянного тока | 12 В |
| Напряжение переменного тока | 200±240 В |
| Частота переменного тока | от 50 до 60 Гц |
| Потребляемая мощность | 48 Вт |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 260 x 160 x 78 мм |
| Вес | 1,5 кг |
