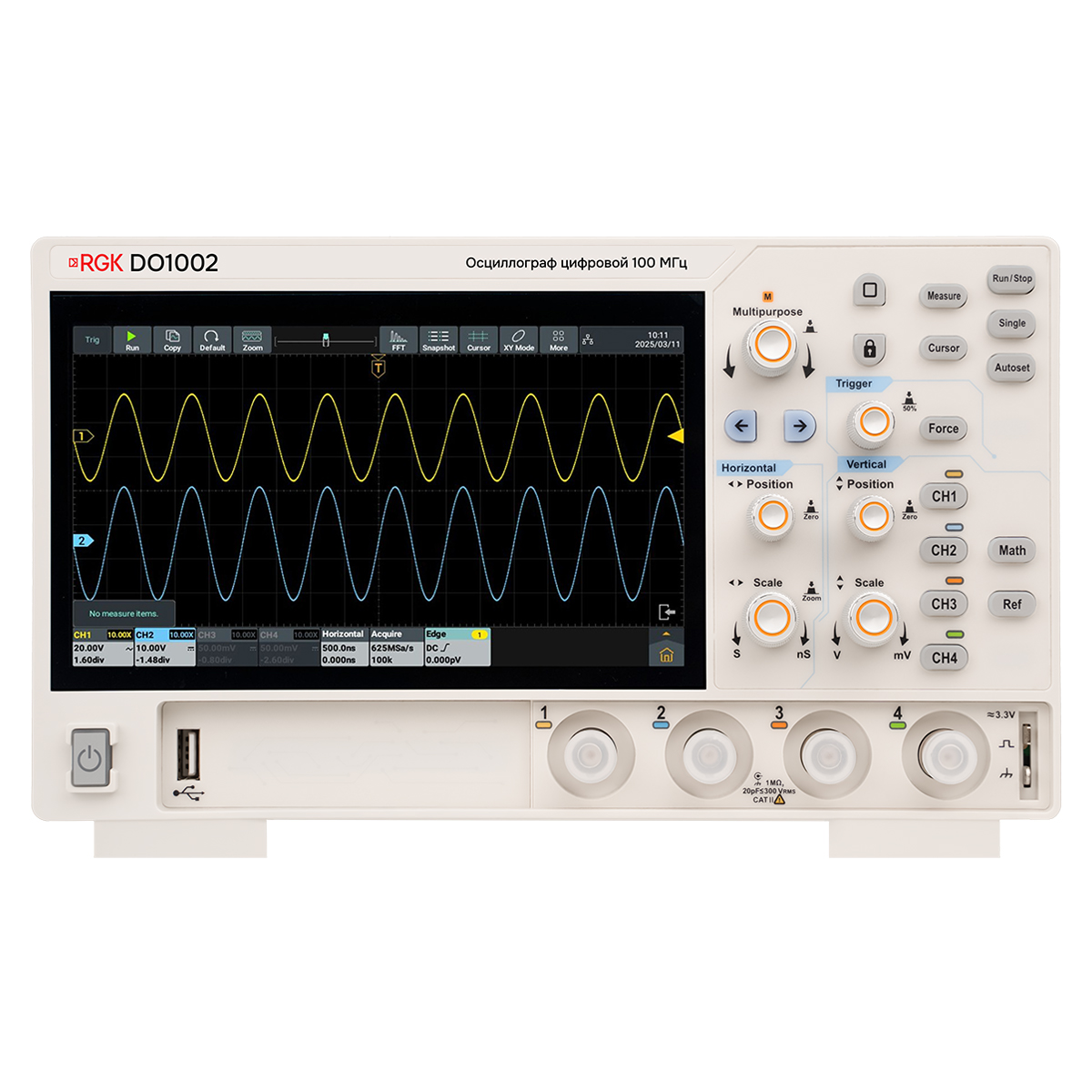

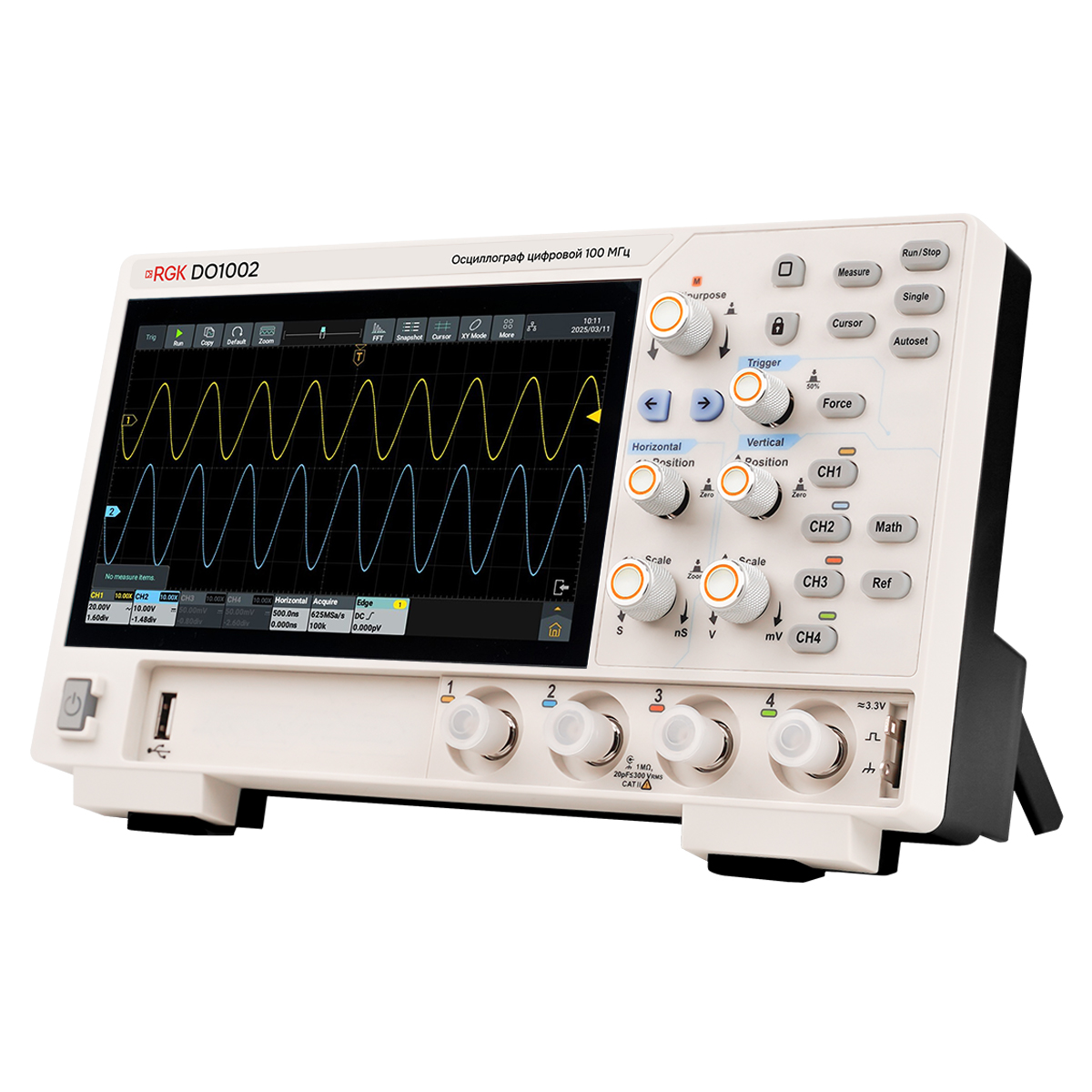

Цифровой осциллограф RGK DO1002
Осциллограф RGK DO1002 представляет собой высокопроизводительный настольный прибор на основе 12-битного АЦП, снабженный 2 аналоговыми каналами с полосой пропускания 100 МГц, работающий под управлением ОС Android. Выполненный в компактном корпусе, с 7-дюймовым экраном, поддерживающим сенсорное управление с помощью смартфонных жестов, он также оборудуется кнопочной панелью с верньерами, что упрощает выполнение регулировок. Наличие набора коммуникационных интерфейсов и поддержка работы с беспроводным адаптером позволяет легко интегрировать устройство в состав испытательных установок и стендов, а также дает возможность использовать изделие с подключаемым крупноразмерным дисплеем, компьютерной мышью или клавиатурой.
Функциональные возможности
Запоминающий осциллограф RGK DO1002 обеспечивает максимальную глубину записи 50M при частоте дискретизации до 1,25 Гвыб/с и поддерживает режим сегментирования памяти, за счет чего достигается высокая скорость захвата данных, до 700 000 осц/с. Для упрощения выявления редких событий и артефактов поддерживается функция отображения цветовой температуры. Используя зуммирование, с одновременным отображением осциллограммы и ее увеличенного участка в нижнем окне, можно подробно исследовать низкоамплитудные элементы формы сигнала. Режим БПФ поддерживает 6 вариантов оконных функций и обладает высоким частотным разрешением, позволяя анализировать до 1 млн. точек, за счет чего достигается высокая достоверность отображения спектра исследуемых сигналов. Прибор реализует функцию тестирования по маске и позволяет декодировать протоколы последовательных шин, используемых в автомобильном и цифровом оборудовании.
Особенности RGK DO1002
- Ультратонкий дизайн дает возможность комфортно использовать осциллограф в условиях ограниченного свободного пространства на рабочем месте, а небольшие массогабаритные характеристики позволяют без проблем транспортировать изделие, применяя его в качестве мобильного инструмента для диагностики и настройки оборудования в местах стационарного размещения.
- Встроенный цифровой вольтметр и частотомер, а также поддержка курсорных и 43 видов автоматических измерений обеспечивают быстрое определение численных значений параметров отслеживаемых сигналов.
- Интерфейс питания USB Type-C дает возможность использовать для работы прибора не только комплектный сетевой адаптер, но и подходящий повербанк, поддерживающий протокол Power Delivery с режимом 12 В., за счет чего достигается полная автономность и гальваническая развязка инструмента от заземления.
| Количество каналов | 2 |
|---|---|
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1,25 Гвыб/с |
| Вертикальное разрешение | 12 бит |
| Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5 | от 500 до 10 мкВ/дел |
| Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ | 3%, 2%, 1,5% |
| Время нарастания переходной характеристики каждого из каналов для модификаций | 3,5 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±2,5·10-5 |
| Напряжение постоянного тока | 12 В |
| Напряжение переменного тока | 200±240 В |
| Частота переменного тока | от 50 до 60 Гц |
| Потребляемая мощность | 48 Вт |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 260 x 160 x 78 мм |
| Вес | 1,5 кг |
