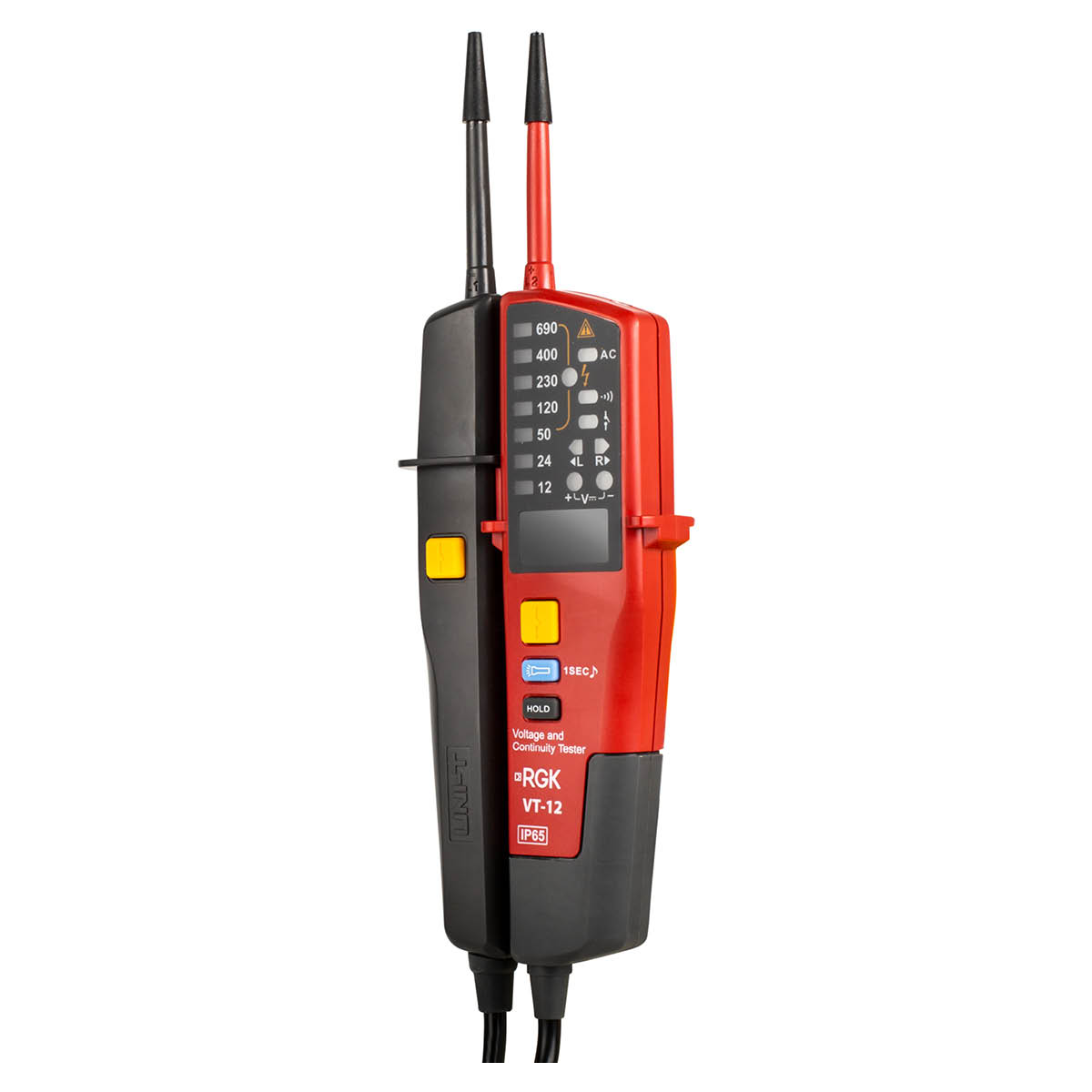

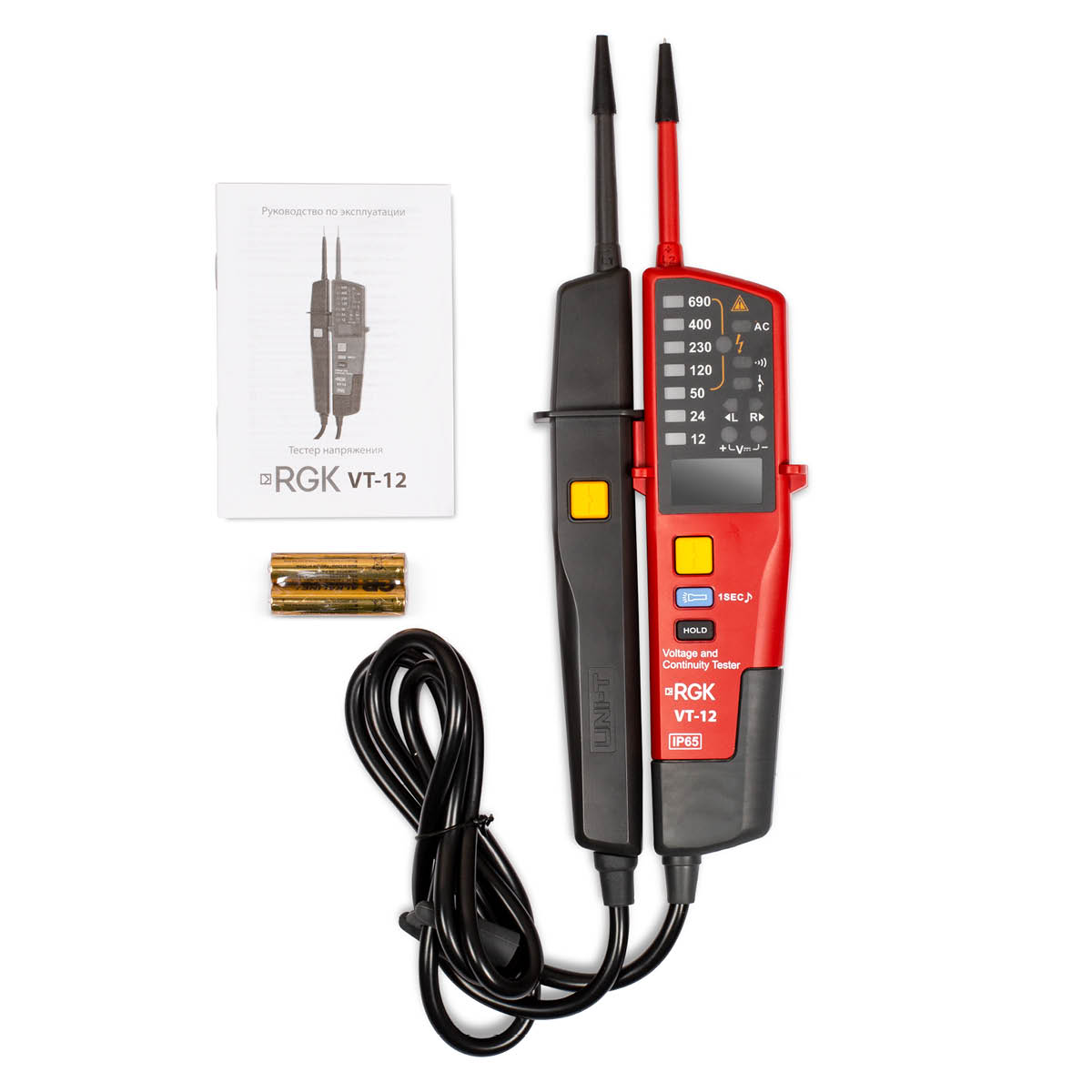

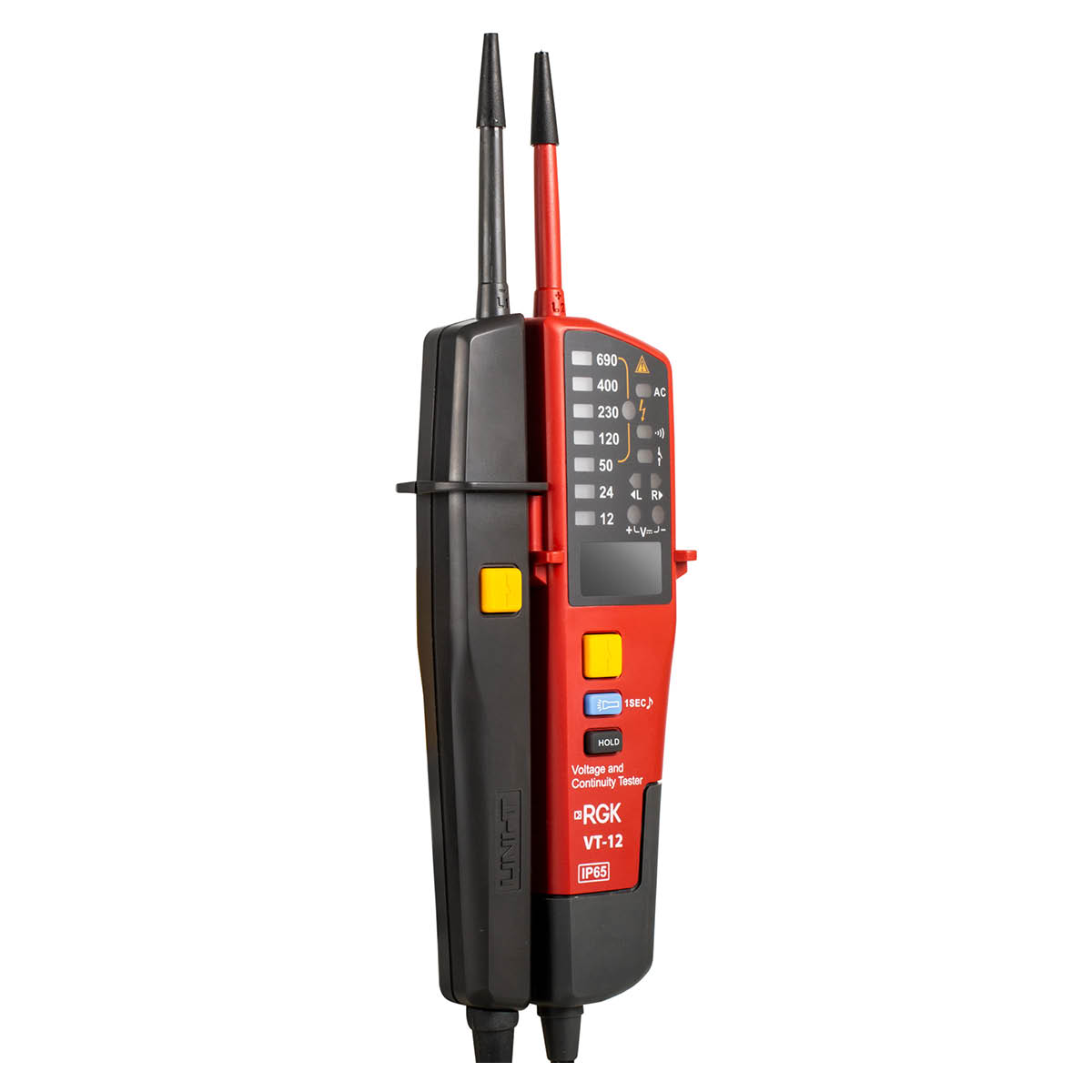

Тестер напряжения RGK VT-12
Цифровой тестер напряжения RGK VT-12 - это комплексное решение для проведения диагностики электрических цепей, систем электропитания и различного оборудования.. Двухполюсный прибор измеряет напряжение в диапазоне 6 - 690 В и частоту тока в пределах от 40 до 400 Гц с точностью от 3%.
Тестер может использоваться для работы с постоянным и переменным током, проведения фазировки трехфазных сетей, испытаний УЗО/УДТ, проверки целостности электроцепей и др. Благодаря надежности и большому набору функций эта модель востребована как среди частных пользователей, так и среди профессионалов в промышленной и строительной сферах.
Ключевые особенности
- Автоматический выбор диапазона тестирования.
- Проверка проводимости.
- Возможность работы 1 щупом и без батареи.
- Защита от перегрузки.
- Яркий светодиодный фонарь.
- Автоматический переход в ждущий режим.
Удобство работы

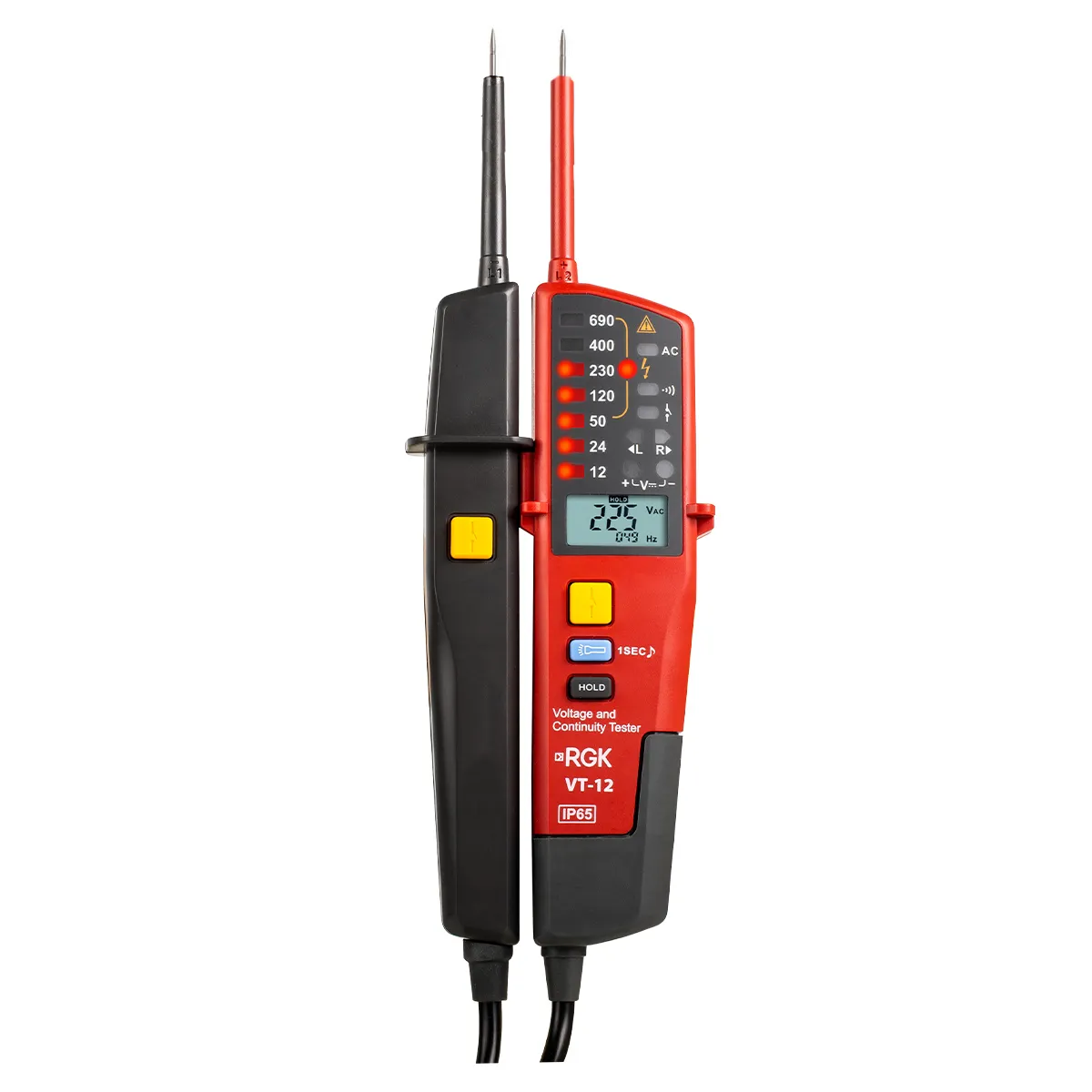

Измерения производятся почти мгновенно, результаты отображаются на дисплее крупным шрифтом и фиксируются с помощью кнопки HOLD для последующего анализа и документации. Электрический тестер RGK VT-12 автоматически подстраивается под ток нагрузки и сигнализирует о перегрузке. Режим тестирования УЗО активируется отдельно специальными кнопками на щупах. Светодиодные индикаторы указывают на уровень напряжения, полярность и вращение фазы.
Надежность
Корпус этой модели оснащен резиновыми уплотнителями и защищен по классу IP65, благодаря чему исключается пропускание частиц пыли и капель дождя. что позволяет использовать устройство на открытых объектах.
Отдельная пиктограмма на дисплее сообщает о уровне заряда батарей. При этом даже если ресурс элементов питания исчерпается или их просто не будет под рукой, прибор все еще будет работоспособным. В таком случае отображается только сам факт наличия напряжения выше определенного порога. При измерениях 1 щупом указатель напряжения двухполюсный RGK VT-12 обладает схожим функционалом и может использоваться для определения нулевого и фазного проводов.
| RGK VT-12 | |||
|---|---|---|---|
| Параметры измерения напряжения постоянного тока | |||
| Диапазон измерений, В | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В | |
| от 6 до 690 | 1 | ±(0,03*U+5 е.м.р.) | |
| Примечание – U - измеренное значение напряжения постоянного тока, мВ, В | |||
| Параметры измерения напряжения переменного тока | |||
|---|---|---|---|
| Диапазон измерений, В | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
| от 6 до 690 | от 40 до 400 | 1 | ±(0,03*U+5 е.м.р.) |
| Примечание – U - измеренное значение напряжения переменного тока, В | |||
| Параметры измерения частоты | ||
|---|---|---|
| Диапазон измерений, Гц | Разрешение (единица младшего разряда (е.м.р.)), Гц | Пределы допускаемой основной абсолютной по-грешности измерений, Гц |
| от 40 до 400 | 1 | ±(0,03*F+5 е.м.р.) |
| Примечание – F - измеренное значение частоты, Гц | ||
| Температурный коэффициент | |
|---|---|
| Модификация | Температурный коэффициент/°С |
| RGK VT-12 | 0,1 |
| Светодиоды | |
| Уровни индикации напряжения | 12 В, 24 В, 50 В, 120 В, 230 В, 400 В, 690 В перемен./пост. тока |
| Погрешность | соответствует ГОСТ IEC 61243- 3:2014 |
| Частотный диапазон | от 40 Гц до 400 Гц |
| Время отклика | ≤0,1 сек |
| Функции и параметры | |
| Измерение напряжения | автоматическое |
| Индикация полярности | автоматическая |
| Выбор диапазона | автоматический |
| Пиковый ток в измерительной цепи | Is < 3,5 мА (постоянный и переменный ток) |
| Порядок чередования фаз | напряжение от 57 В до 400 В, частота от 50 Гц до 60 Гц |
| Измерение одним щупом (L2) | напряжение от 100 В до 690 В частота от 50 Гц до 400 Гц |
| Проверка проводимости | от 0 до 100 кОм |
| Погрешность | номинальное сопротивление +50% |
| Автотест | оповещение светодиодами и индикаторами |
| Измерение без батареи | напряжение перем. тока от 50 В до 690 В, напряжение пост. тока от 120 В до 690 В,частота от 50 Гц до 60 Гц |
| Автовыбор диапазона | все диапазоны |
| Подсветка | все диапазоны |
| Беззвучный режим | все диапазоны |
| Автоматический переход в спящий режим | ток в спящем режиме менее 10 мкА |
| Время непрерывного измерения | 30 сек |
| Время восстановления | 240 сек |
| Проверка УЗО | срабатывание УЗО при I ~30 мА при 230 Впеременный ток: 30–40 мАвремя измерения - менее 10 секвремя восстановления - 60 сек |
| Защита от перегрузки | 750 В постоянного и переменного тока |
| Индикация перегрузки | ≈ 755 В |
| Общие технические характеристики | |
| Наименование характеристики | Значение |
| Нормальные условия измерений:- температура окружающего воздуха- относительная влажность воздуха | от +18°С до +28°С от 30% до 80% |
| Рабочие условия измерений:- температура окружающего воздуха- относительная влажность воздуха | от –15°С до +45°С 85% |
| Температура храненияВлажность хранения | от -20°С до +60°С до 85% |
| Класс защиты от перенапряжения | CAT III 690 В, CAT IV 600 В |
| Требования безопасности | EN 61010-1, IEC 61243-3:2014 |
| Влагозащита | IP 65 |
| Класс загрязнения | 2 |
| Параметры электрического питания:- напряжение постоянного тока | 3 В |
| Источник питания | 2 батареи ААА, 1,5 В |
| Габаритные размеры (длина x ширина x высота) | 272 х 85 х 35 мм |
| Масса, не более | 0,268 кг |
