Тепловизор RGK TL-38 с поверкой и опцией 2000 °C

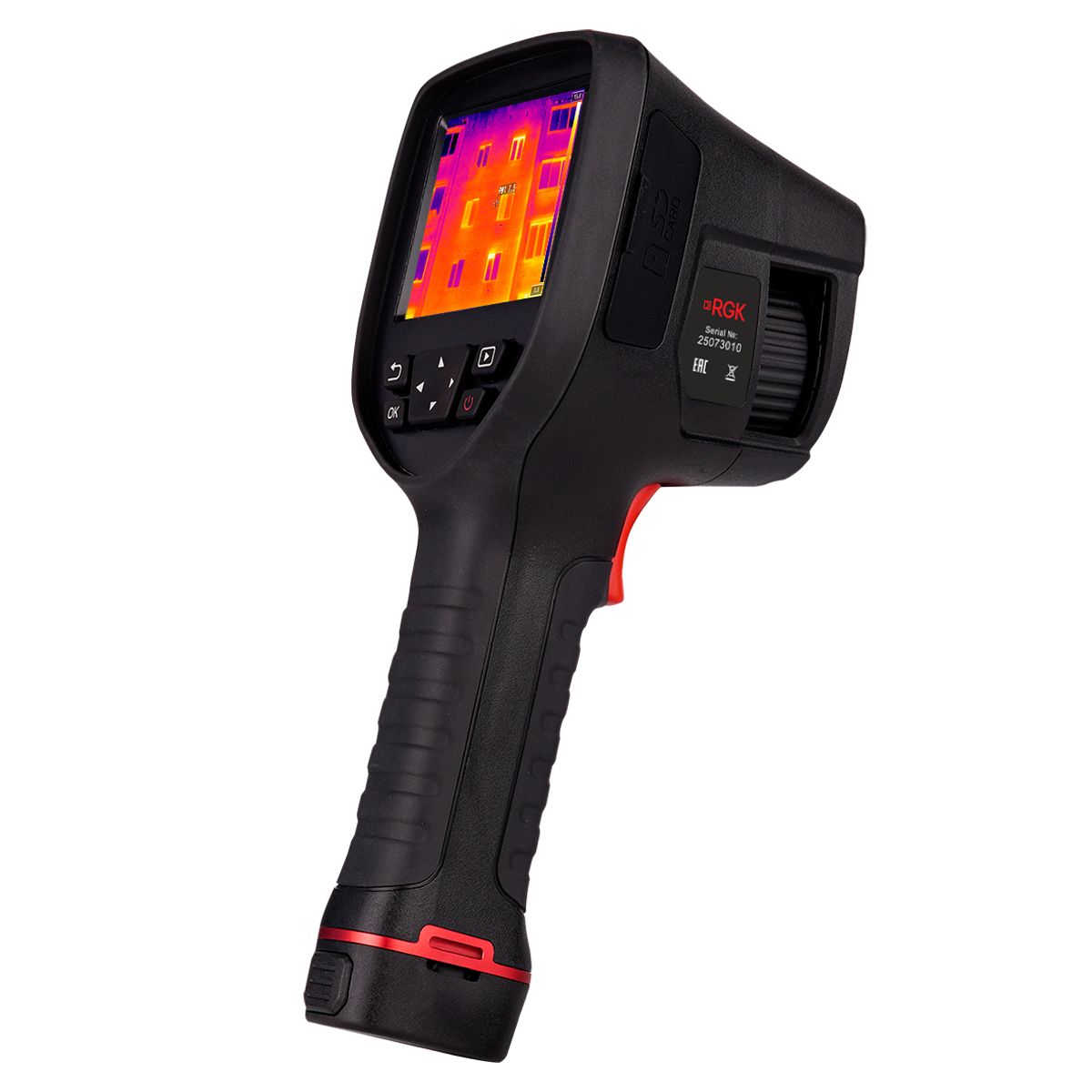

Тепловизор RGK TL-38 представляет собой профессиональный диагностический инструмент с широким измерительным диапазоном, снабженный болометрической матрицей с разрешением 384 x 288. Благодаря более совершенной оптике, с германиевой линзой увеличенного диаметра, по сравнению с младшими модификациями семейства TL, а также за счет возможности точной фокусировки в ручном режиме, прибор позволяет получать термограммы с лучшей детализацией в высоком качестве, обеспечивая быстрое выявление и идентификацию температурных аномалий.
Эффективность диагностики

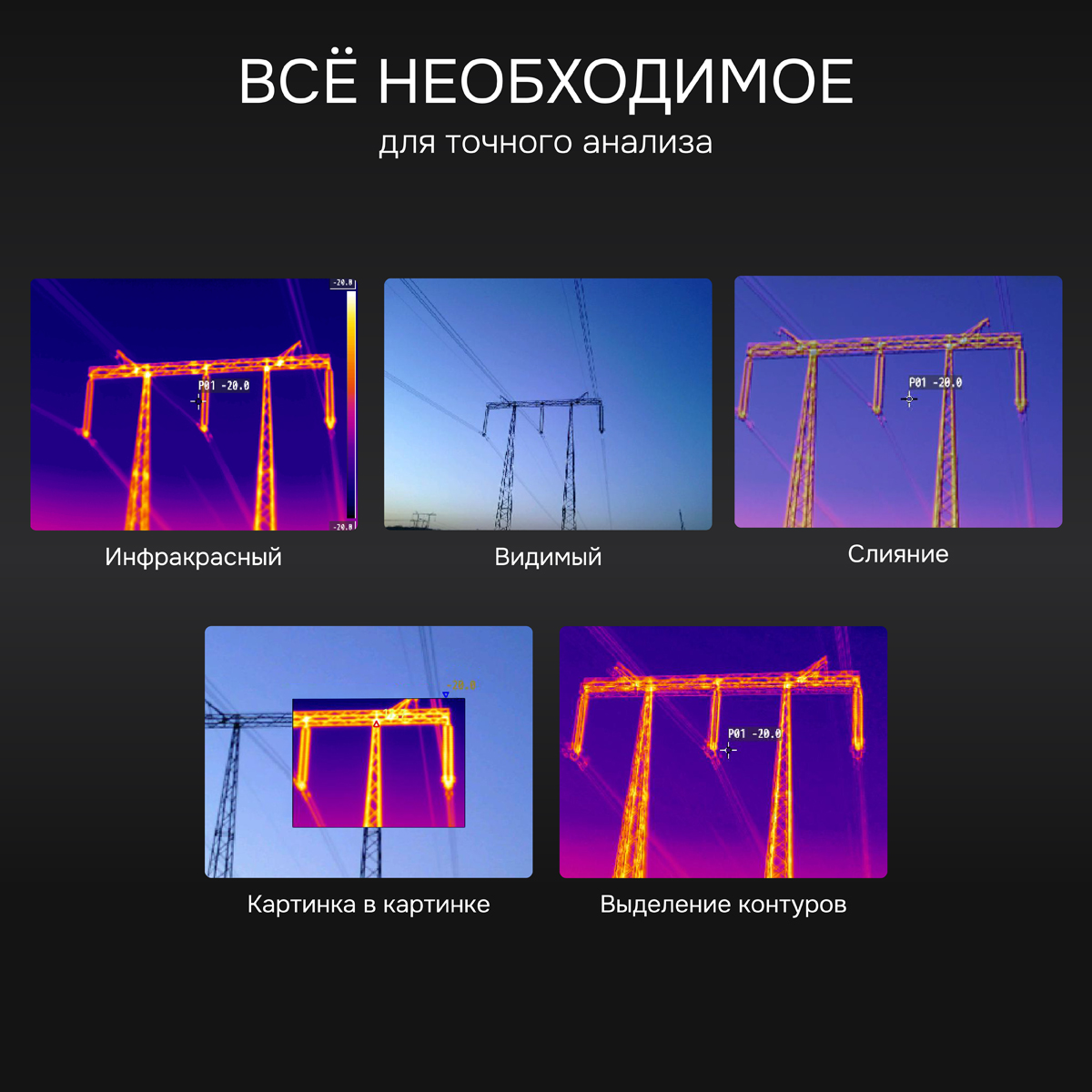

Для упрощения локализации проблемных зон тепловизор RGK TL-38 оборудован интегрированным лазерным целеуказателем и цифровой камерой. Получаемое с нее изображение может совмещаться с термограммой в различных вариантах, в том числе в режиме "картинка в картинке" и с полным наложением Dual-Light Fusion или IMIX. Благодаря наличию светодиодной подсветки прибор позволяет выполнять обследования в местах, где отсутствует освещение.
Для сокращения времени осмотров и ускорения выявления тепловых аномалий камера реализует функцию температурной сигнализации с настраиваемыми порогами. Тепловизор RGK TL-38 способен отображать автоматические маркеры на изображении, которые указывают положение точек с минимальной и максимальной температурами, с числовыми показателями измеренных значений, а также обеспечивает построение изотерм. Для выбранных на термограмме зон могут автоматически рассчитываться наибольшие, наименьшие и усредненные значения температуры.

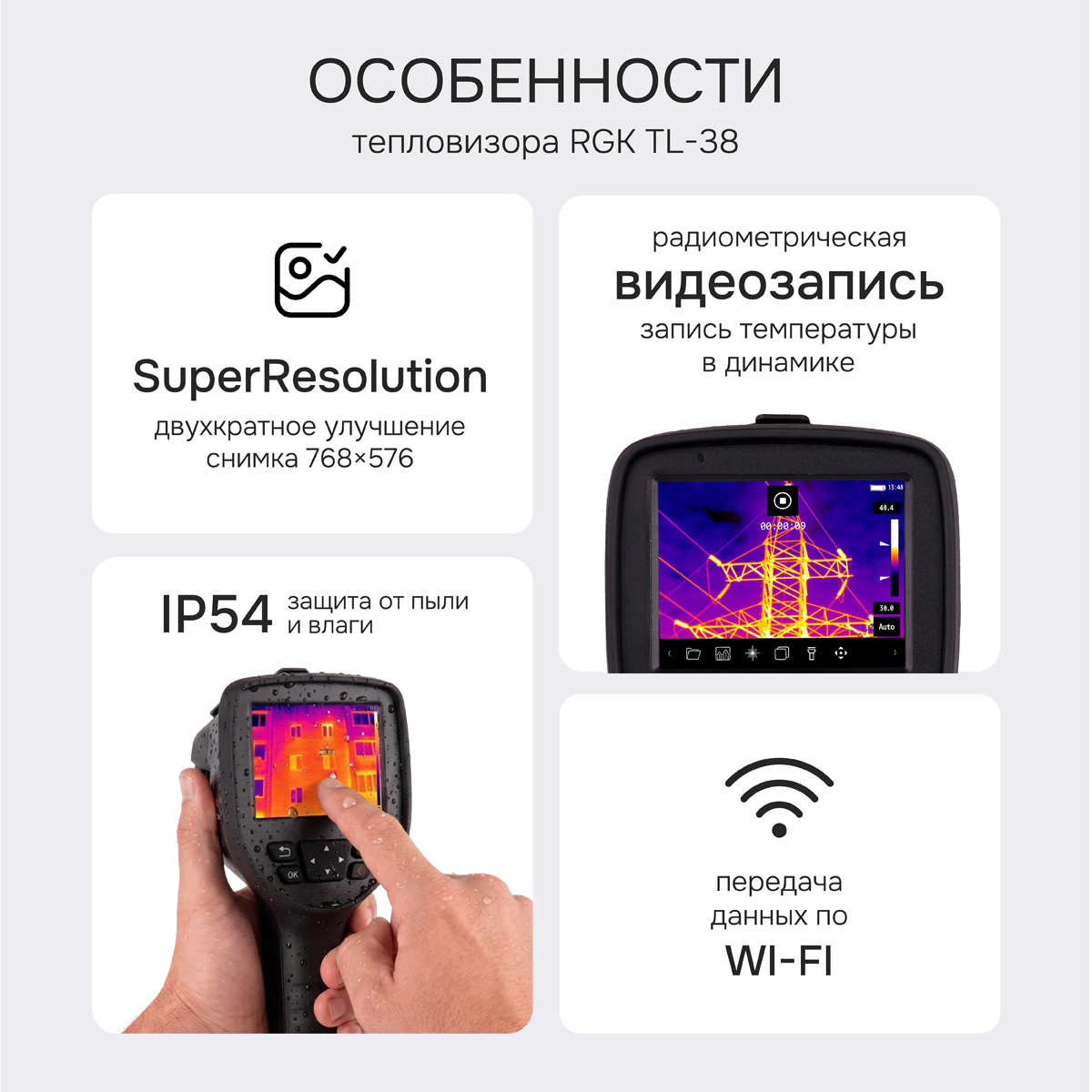

Особенности
- Трансляция изображений с тепловизора на внешние устройства может производиться по Wi-Fi каналу или через интерфейс Micro HDMI.
- Расширенные функции аннотирования – для упрощения последующего анализа при сохранении на карту памяти термограммы могут снабжаться голосовыми или текстовыми пояснениями.

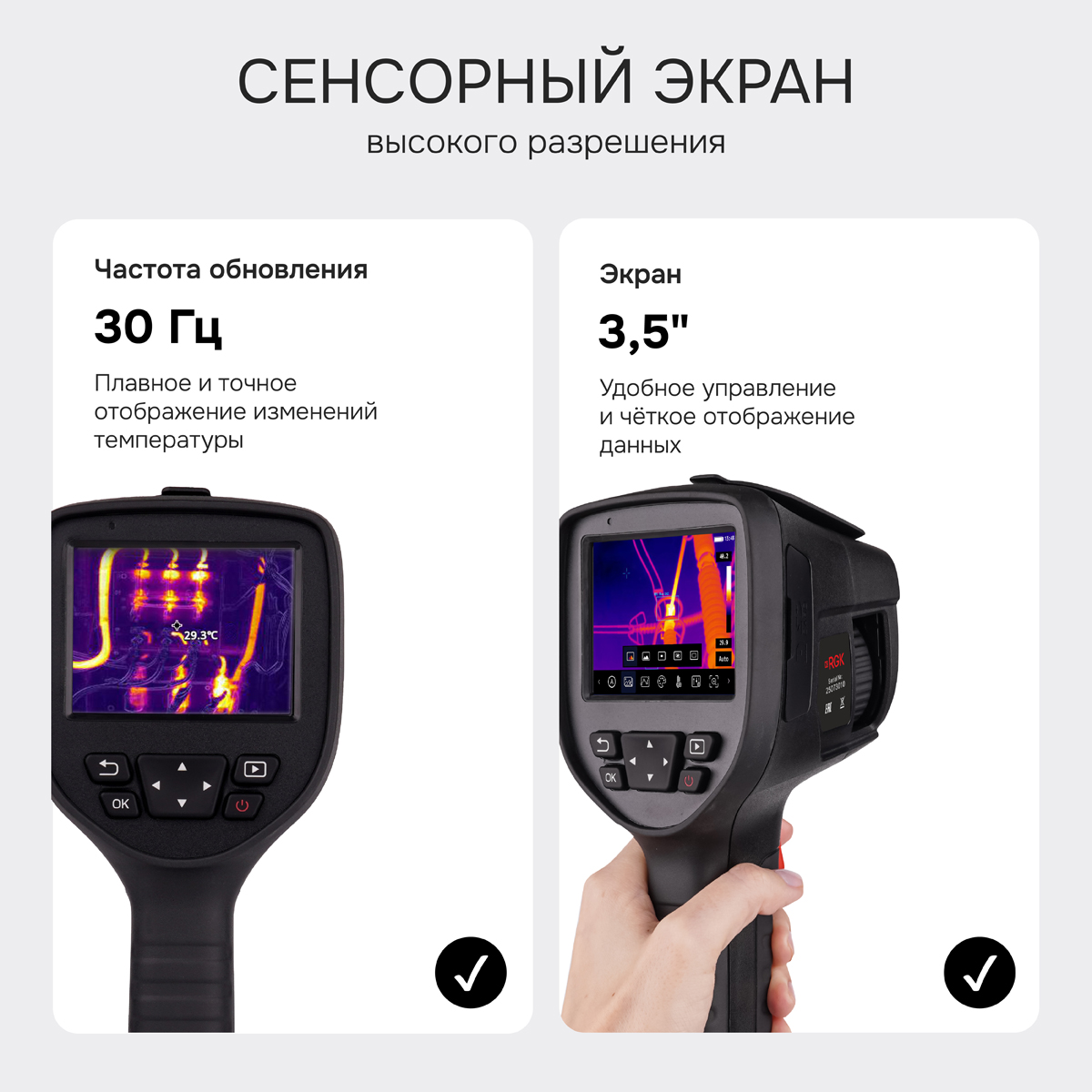

- Комбинированное управление – прибор оборудуется сенсорным дисплеем и клавишным интерфейсом, который позволяет через навигационное меню выбирать необходимые функции и режимы.
Конструкционное исполнение
Передние элементы корпуса предохраняют объектив от случайных повреждений. В нерабочем положении линзы цифрового и ИК каналов, лазерный и светодиодный излучатели прикрываются крышкой. Для выполнения стационарной съемки реализована возможность установки прибора на штатив, для чего в нижней части пистолетной рукоятки предусмотрено винтовое крепление.
| Измерение | |
|---|---|
| Диапазон измерений температуры | от -20 до +150 °С от 0 до +410 °С от +300 до +650(**) °С от +300 до +2000(**) °С |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0°С |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне от. +100 °С до +650 °С, % | ±2,0 % |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, % | ±3,0 % |
| Изображение и оптические данные | |
| Количество пикселей матрицы детектора | 384 x 288 px |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,04 |
| Углы поля зрения, градус по горизонтали x градус по вертикали | 24° x 19° |
| Минимальное фокусное расстояние | 0,3 м |
| Пространственное разрешение | 1,3 мрад |
| Запись изображений или частота обновлений | 30 Гц |
| Режим фокусировки | ручной |
| Увеличение | 1x, 2x, 4x, 8x |
| Матрица в фокальной плоскости [FPA] | неохлаждаемый микроболометр |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Представление изображения | |
| Экран/разрешение | сенсорный экран 3,5-дюймовый ЖК-дисплей/640x480 px |
| Режимы изображения | ИК, видимый, картинка в картинке, смешивание/выделение |
| Цветовые палитры | 10 палитр |
| Анализ измерений | |
| Точка | максимум 10 точек устанавливающихся вручную |
| Автоматическое обнаружение тепла/холода | автоматические горячий и холодный маркеры |
| Линия | максимум 10 линий устанавливающихся вручную |
| Область | максимум 10 областей устанавливающихся вручную |
| Поправки к измерениям | коэффициент излучения, температура окружающей среды, атмосферная влажность, компенсация расстояния |
| Предупреждение о превышении температуры | звуковая и индикаторная сигнализация |
| Хранение видео | |
| Медиа-хранилище | карта MicroSD 32 Гбайт |
| Формат хранения видео | стандартное кодирование MPEG-4, 640x480 при 25 кадрах в секунду/IRV радиометрическое |
| Режим хранения видео | ИК |
| Хранение изображений | |
| Формат хранения изображений | стандартные файлы JPEG, включая данные измерений, PNG |
| Режим хранения изображений | ИК/видимое изображение/картинка в картинке/смешивание |
| Анализ изображений | внутренние инструменты анализа изображений, в ПО |
| Настройка | |
| Лазер | < класс 2 |
| Фонарик | есть |
| Команды настройки | локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы, размера шрифта, супер-разрешения, формат сохранения изображения и видео |
| Языки | многонациональные |
| Цифровая камера | |
| Встроенная цифровая камера | 5 Мп |
| Встроенные данные цифрового объектива | 55° |
| Интерфейсы передачи данных | |
| Интерфейсы | MicroSD |
| USB | Type C |
| Видеовыход | micro HDMI |
| Настройки сетей | |
| Wi-Fi | 802.11, передача изображений и видеопотока в реальном времени |
| Bluetooth | есть, для подключения гарнитуры |
| Система питания | |
| Срок службы батареи при непрерывном использовании | 4 ч |
| Напряжение питания | 12 В |
| Система зарядки | в зарядной станции |
| Управление энергопотреблением | автоматическое отключение |
| Экологические данные | |
| Диапазон рабочих температур | от -20°C до 55°C |
| Диапазон температур хранения | от -25°C до 70°C |
| Влажность (при эксплуатации и хранении) | от 10 до 90% |
| Устойчивость к падению | 2 м |
| Удар | 25 г (IEC60068-2-29) |
| Вибрация | 2 г (IEC60068-2-6) |
| Степень защиты | IP54 |
| Дополнительные возможности | |
| Разъем под штатив | есть |
| Физические характеристики | |
| Размеры | 257 x 102 x 105 мм |
| Вес камеры включая батарею | 0,74 кг |
(**) – по дополнительному заказу
