Осциллограф цифровой RGK DO2502 с поверкой

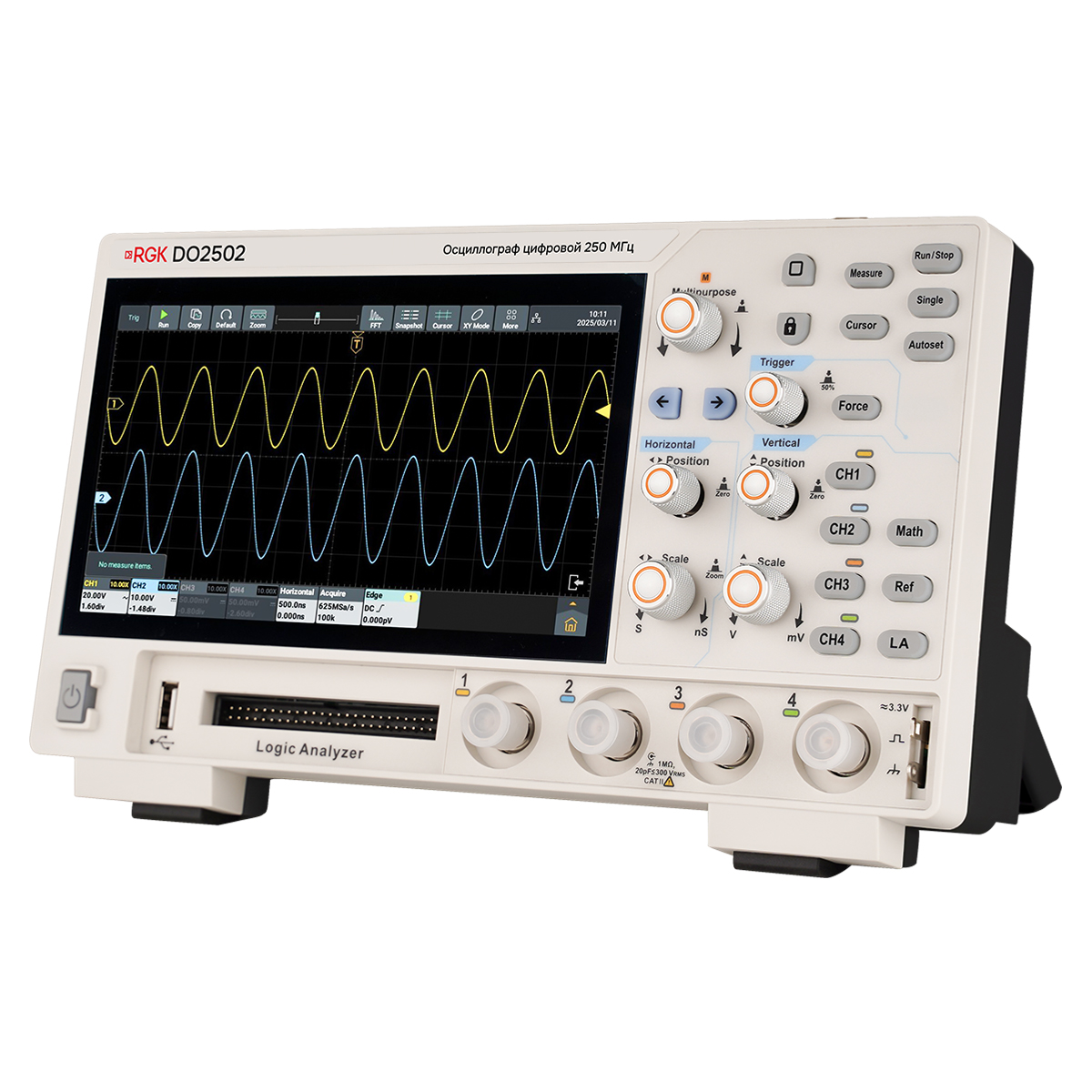

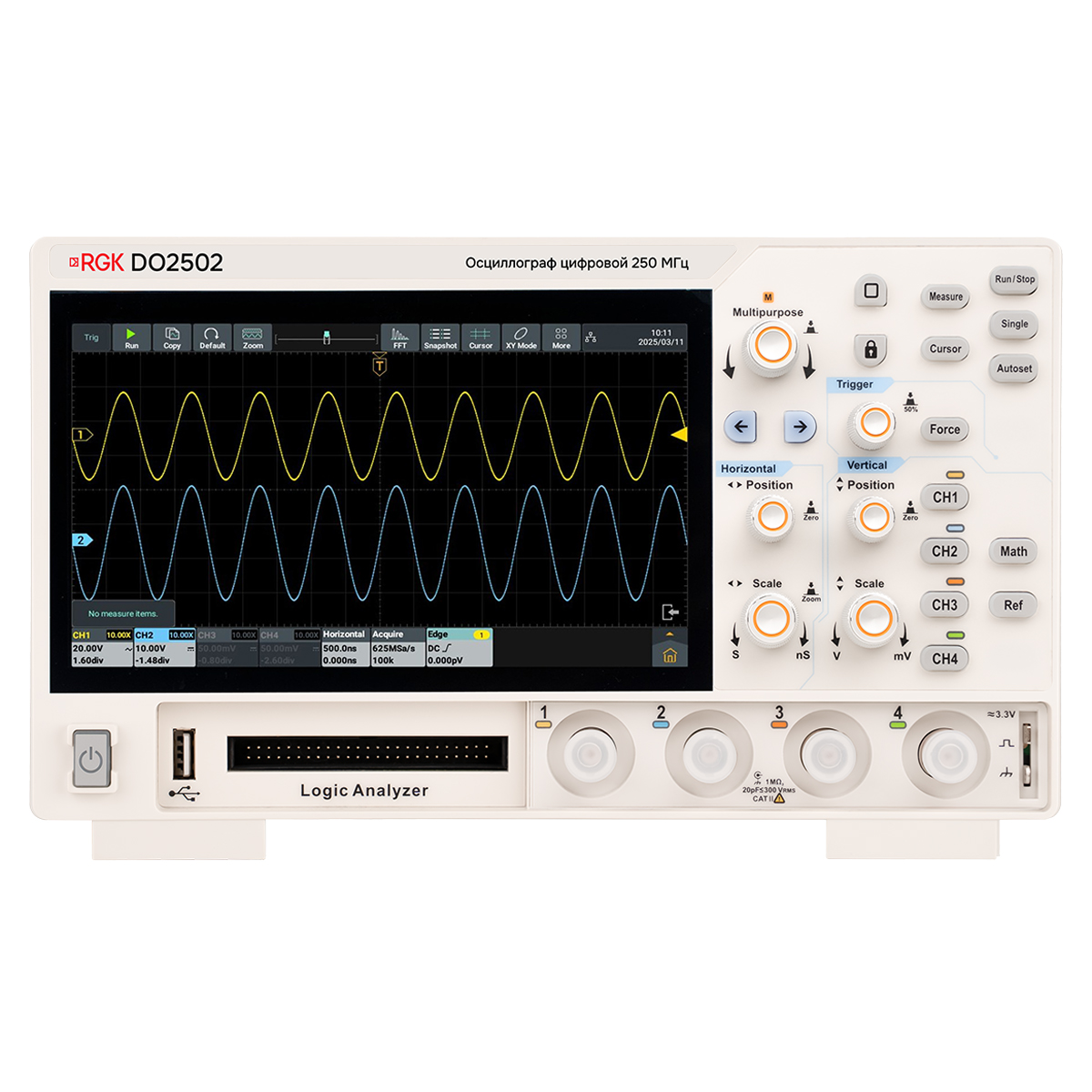

Осциллограф RGK DO2502 – компактный цифровой прибор в настольном исполнении, снабженный 2 аналоговыми каналами с полосой пропускания 250 МГц и 7-дюймовым цветным дисплеем с сенсорными функциями. Оборудованный 12-битным АЦП с максимальной частотой дискретизации 2 Гвыб/с и построенный на аппаратной платформе X-Vision, он сочетает в себе улучшенную производительность и высокое качество визуализации сигналов, со скоростью захвата до 700 000 осц./с в режиме сегментации. Низкий уровень собственных шумов обеспечивает возможность исследования осциллограмм малой амплитуды.
Возможности и преимущества
- Широкий диапазон регулировки чувствительности, от 200 мкВ/дел. до 10 В/дел., при максимально допустимом входном напряжении 300 В rms, позволяет использовать эту модель для работы как с цифровыми и электронными устройствами и приборами, так и с электросиловым оборудованием.
- Режим БПФ, с анализом до 1 млн. точек и поддержкой 6 оконных функций, дает возможность исследовать частотную компоненту контролируемого сигнала.
- Встроенный вольтметр и 6-разрядный частотомер, с поддержкой сбора статистики, а также 43 вида автоматических измерений обеспечивают регистрацию основных электрических параметров без задействования дополнительного оборудования.
- Функция тестирования по маске, с выдачей результата "годен - негоден" через выход Trig Out, позволяет использовать прибор в составе испытательных стендов для допускового контроля серийной продукции.
Функциональные и конструкционные особенности
Работая под управлением ОС Android, осциллограф RGK DO2502 обладает высокой гибкостью за счет поддержки задействования дополнительных программных средств. Прибор поставляется с установленными приложениями для записи видео и снимков с экрана, управления файлами, почтовым клиентом, браузером, сетевым принтером, калькулятором и т.д., а также App Center – для добавления функций. Поддерживается возможность подключения к локальной сети, роутеру или ПК. Предусмотрено использование USB-мыши либо клавиатуры, а также беспроводного адаптера с доступом к FTP и мобильным точкам по каналу Wi-Fi.

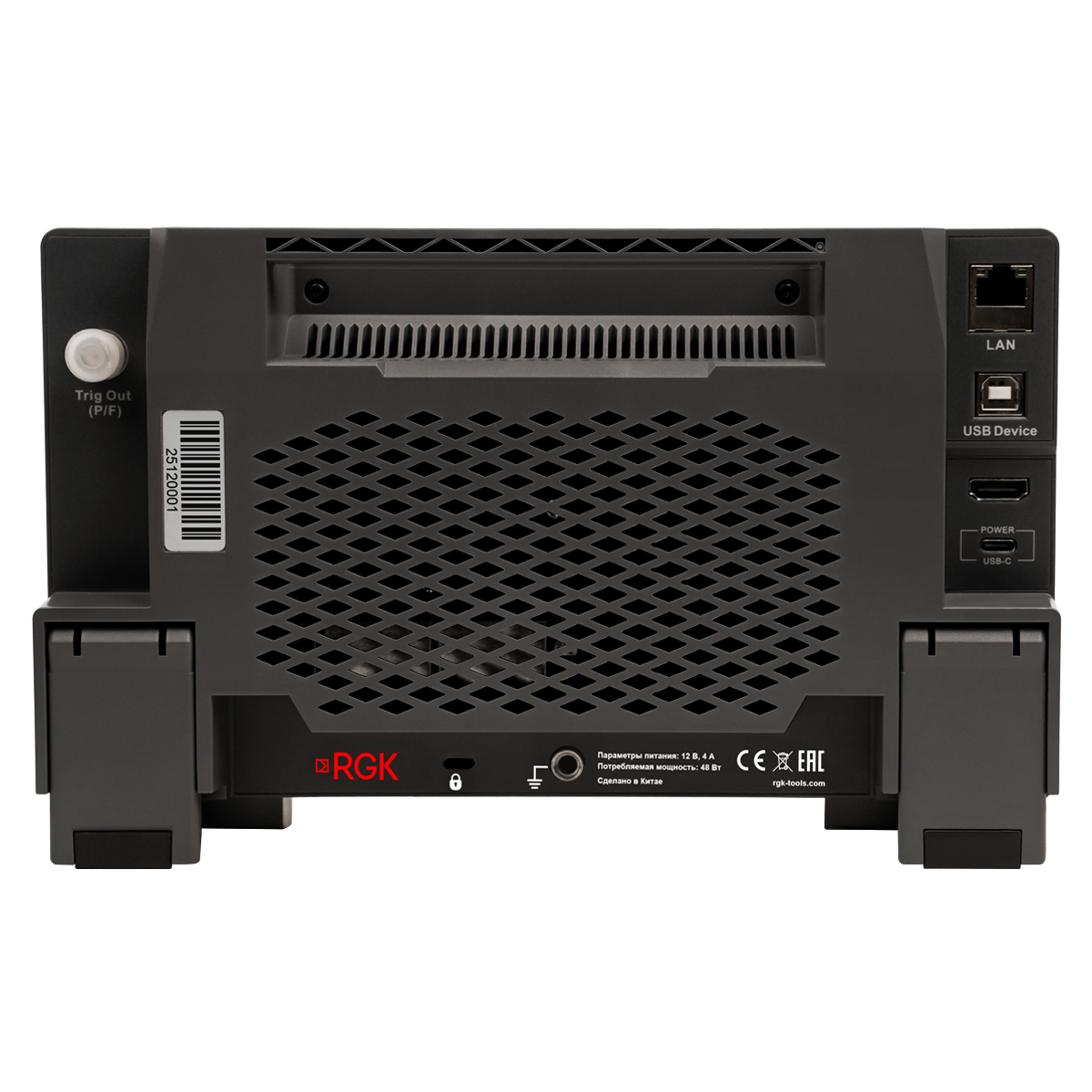

Запитывается осциллограф RGK DO2502 от подключаемого сетевого адаптера или повербанка с поддержкой протокола Power Delivery через интерфейс USB-C. Компактный дизайн корпуса, толщиной всего 78 мм, способствует экономии свободного пространства на рабочем месте и упрощает транспортирование прибора. Наличие HDMI-порта позволяет транслировать изображение с экрана на внешние устройства с дисплеем большого размера.
| Количество каналов | 2 |
|---|---|
| Полоса пропускания | 250МГц |
| Частота дискретизации | 2 Гвыб/с |
| Вертикальное разрешение | 12 бит |
| Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5 | от 200 до 10 мкВ/дел |
| Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ | 3%, 2%, 1,5% |
| Время нарастания переходной характеристики каждого из каналов для модификаций | 1,4 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±2,5·10-5 |
| Напряжение постоянного тока | 12 В |
| Напряжение переменного тока | 200±240 В |
| Частота переменного тока | от 50 до 60 Гц |
| Потребляемая мощность | 48 Вт |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 260 x 160 x 78 мм |
| Вес | 1,5 кг |
