Осциллограф цифровой RGK DO2004 с поверкой

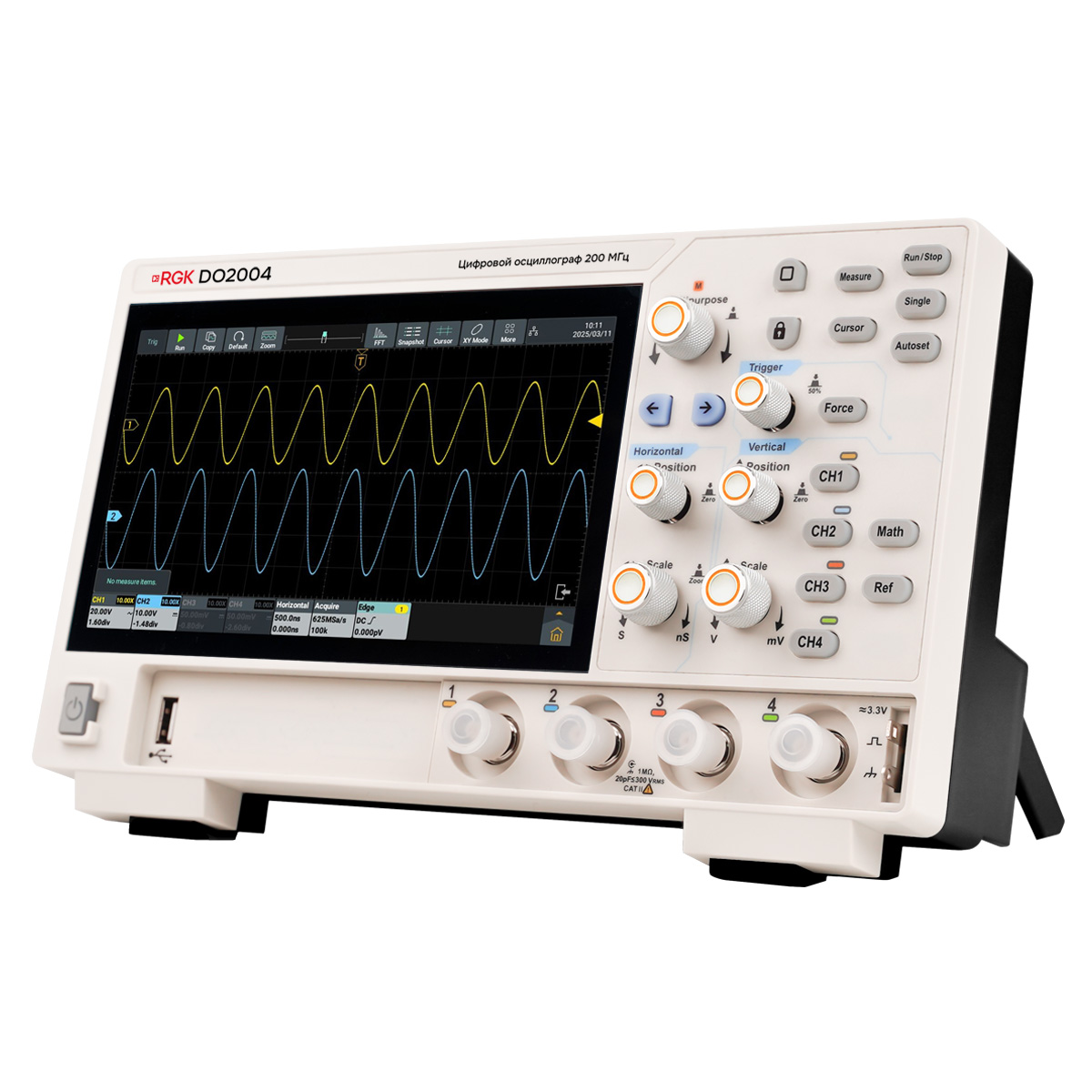

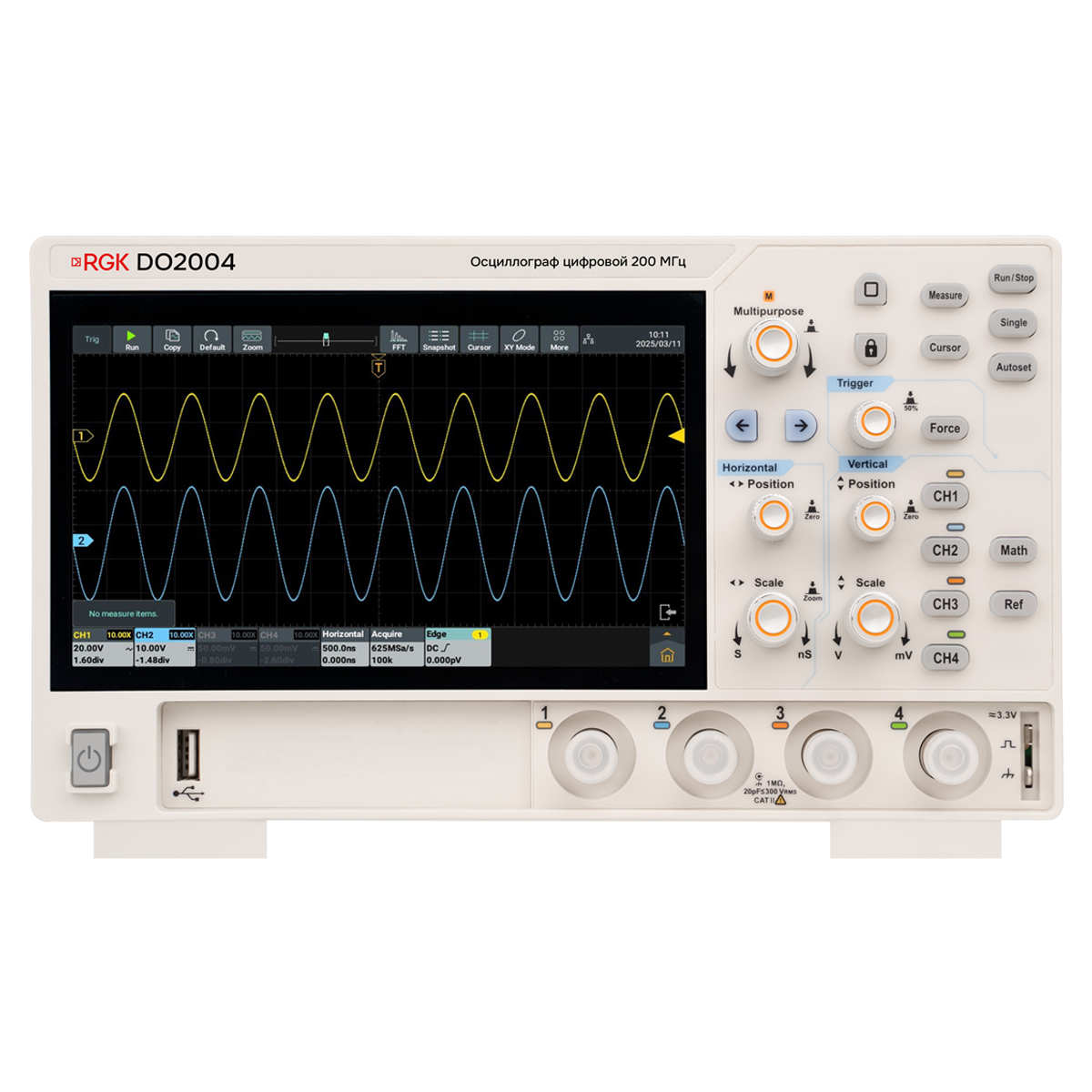

Осциллограф RGK DO2004 – 4-канальная модель с полосой пропускания 200 МГц и максимальной частотой 1,25 Гвыб/с, построенная на основе 12-битного АЦП. Отображая осциллограммы с более высоким вертикальным разрешением, по сравнению бюджетными устройствами, изделие позволяет эффективнее исследовать форму сложных динамичных сигналов, с регистрацией их низкоамплитудных составляющих. Оборудованный сенсорным multi-touch дисплеем с диагональю 7" и кнопочной панелью с поворотными регуляторами, прибор также поддерживает использование компьютерной мыши либо подключаемой клавиатуры, за счет чего обеспечивается гибкость управления устройством.
Преимущества
- Многофункциональность – модель реализует в себе функции 4-канального записывающего осциллографа с режимами БПФ, XY и декодирования последовательных шин, поддерживает 43 вида автоматических измерений и математическую обработку данных, а также оборудуется встроенным вольтметром и частотомером.
- Компактность – изделие обладает небольшими размерами и весом, благодаря чему не занимает много места и подходит для мобильного использования.
- Поддержка дистанционного управления при подключении к ПК позволяет использовать прибор в составе лабораторных и производственных испытательных стендов.
Особенности

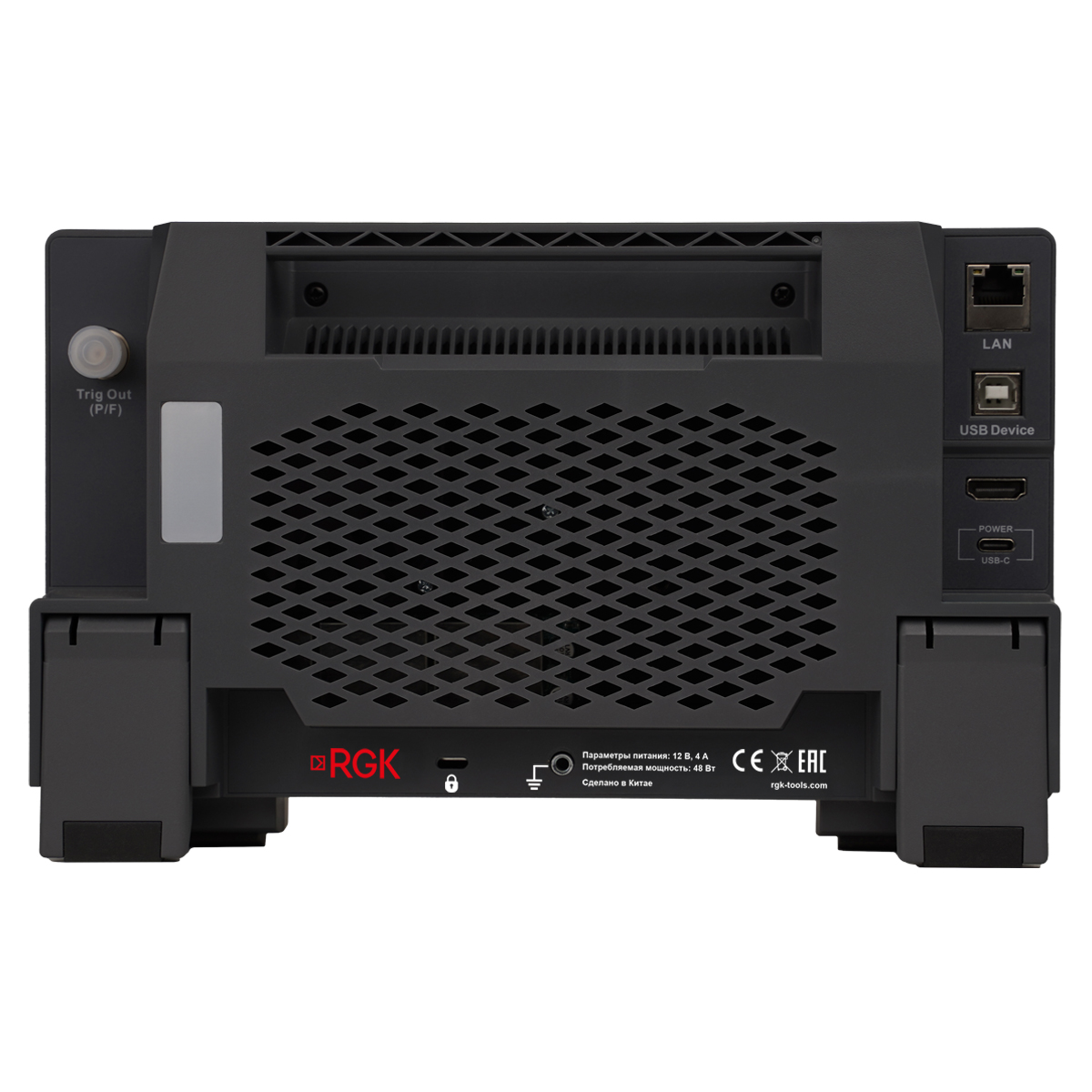

Питание изделия производится от внешнего источника постоянного тока с интерфейсом USB-C. Для работы в стационарных условиях осциллограф RGK DO2004 укомплектован подключаемым сетевым адаптером. Также поддерживается возможность задействования повербанка с режимом Power Delivery 12 В, что позволяет выполнять работы на выезде, а также производить измерения с "плавающим" потенциалом, с гальванической развязкой от заземления.
Программные функции
Цифровой осциллограф RGK DO2004 работает на платформе Android и поддерживает возможность задействования дополнительных приложений, что расширяет его базовые возможности. Изделие поставляется с предустановленным файловым менеджером, обеспечивающим гибкое и эффективное управление данными, программами для захвата снимков с экрана и записи видео, и для просмотра сохраненных файлов, калькулятором, браузером Firefox, почтовым клиентом и т.д. Поддерживается возможность обновления и расширения функциональности через APP Center, а также использования сетевого принтера и Web-сервисов при подключении прибора к сети через LAN или беспроводный адаптер.
| Количество каналов | 4 |
|---|---|
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 1,25 Гвыб/с |
| Вертикальное разрешение | 12 бит |
| Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5 | от 500 до 10 мкВ/дел |
| Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ | 3%, 2%, 1,5% |
| Время нарастания переходной характеристики каждого из каналов для модификаций | 1,75 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±2,5·10-5 |
| Напряжение постоянного тока | 12 В |
| Напряжение переменного тока | 200±240 В |
| Частота переменного тока | от 50 до 60 Гц |
| Потребляемая мощность | 48 Вт |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 260 x 160 x 78 мм |
| Вес | 1,5 кг |
