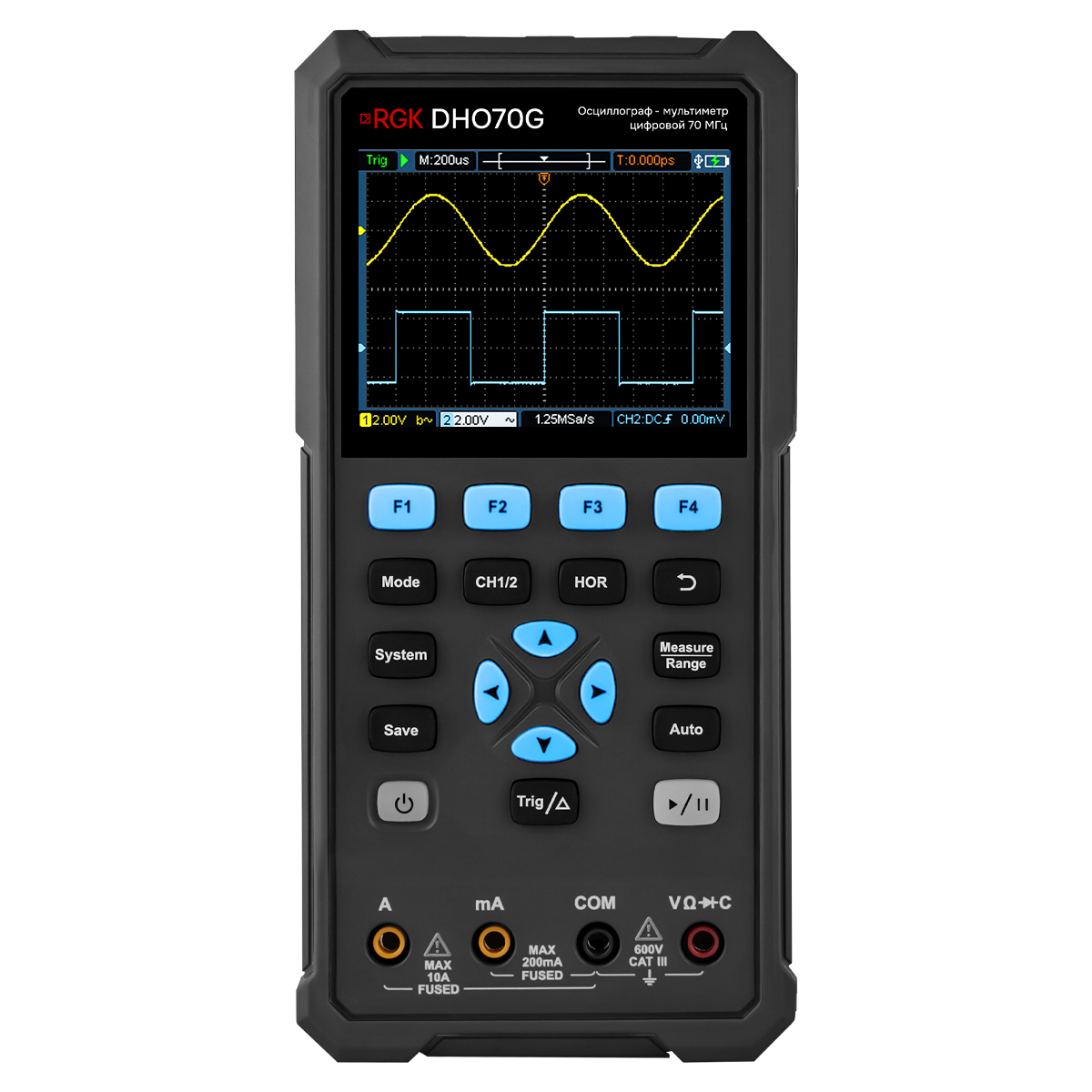

Осциллограф - мультиметр RGK DHO70G с поверкой

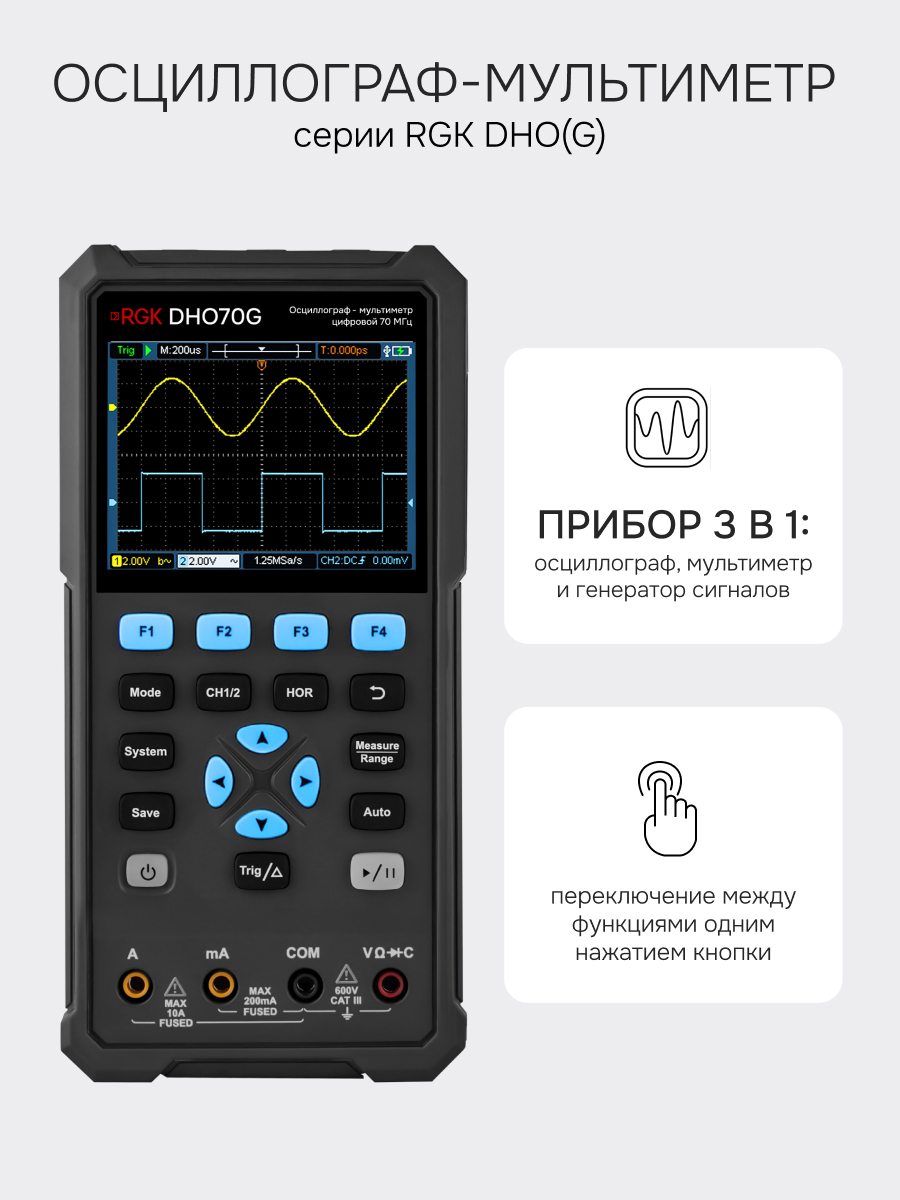

Осциллограф-мультиметр RGK DHO70G является комбинированным диагностическим инструментом для электросилового и электронного оборудования, который оптимизирован для мобильного применения. Компактное изделие объединяет в себе функции 2-канального осциллографа с полосой пропускания 70 МГц, тестового генератора и промышленного мультиметра с разрядностью на 20 000 отсчетов. Прибор снабжен энергонезависимой памятью, обеспечивающей реализацию функции документирования, с сохранением осциллограмм и снимков с экрана, а также позволяющей записывать 4 набора настроек для их быстрого вызова при подготовке к работе.
Преимущества
- Многофункциональность и универсальность
- Компактность и мобильность
- Простота использования
Функциональные возможности и особенности
Прибор поддерживает стандартную функцию построения осциллограмм с семплированием, а также реализует режим пикового детектора, позволяя выявлять кратковременные сбои, выбросы и импульсные помехи. Для определения числовых значений параметров сигналов предусмотрена возможность использования курсорных и 7 видов автоматических измерений. Воспроизведение предустановленных 4 типов стандартных и 8 видов произвольных сигналов производится с помощью 14-битного ЦАП, благодаря чему достигается высокая точность моделирования их формы.
Широкий частотный диапазон, от 40 до 1000 Гц, в режимах измерения переменного тока и напряжения, дает возможность использовать осциллограф-мультиметр RGK DHO70G для проверки оборудования специального назначения: медицинского, авиационного и т.д. Как True-RMS измеритель, прибор способен выдавать точные показания при тестировании промышленных энергосистем, с подключенными мощными потребителями и устройствами с частотным управлением, которые искажают форму синусоидального сигнала.
Конструкционное исполнение

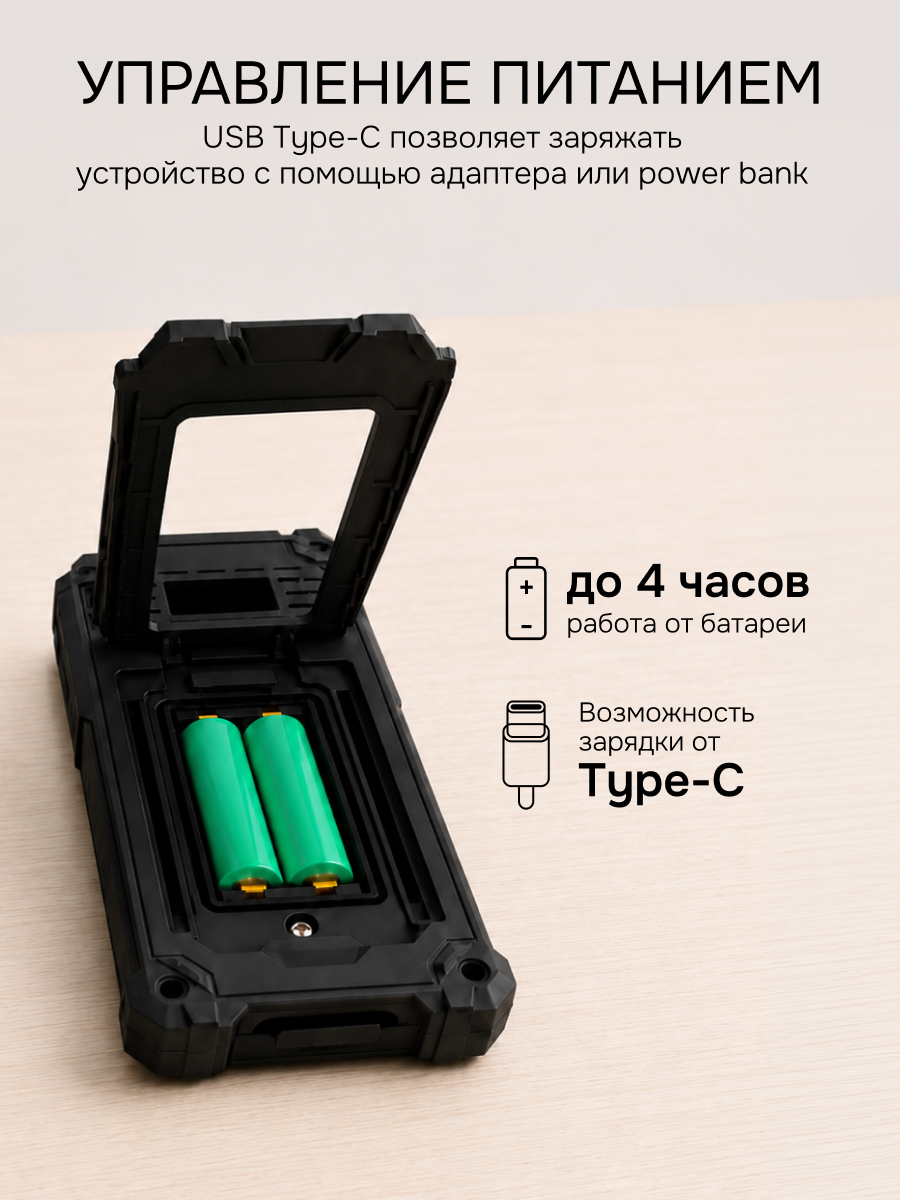

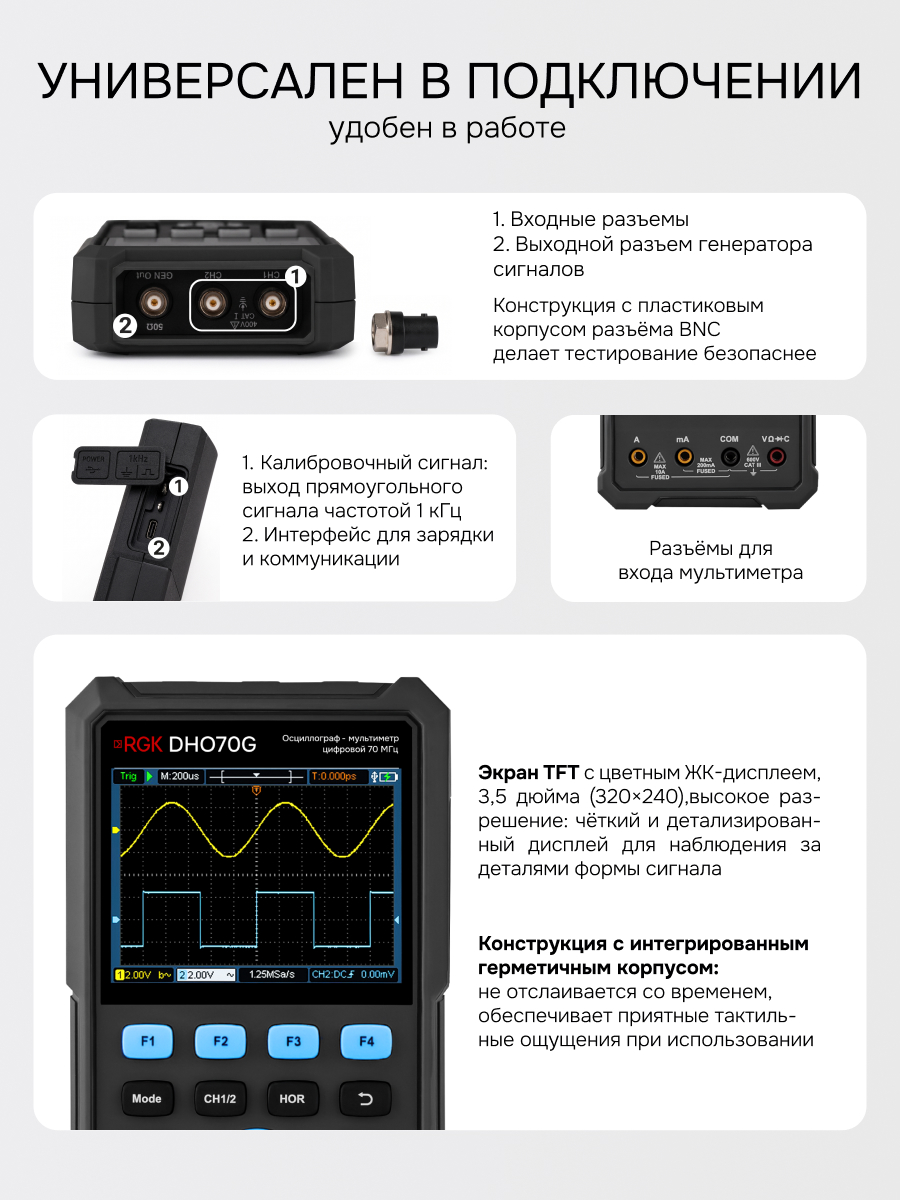

Ориентированный на использование в промышленных и полевых условиях, инструмент снабжен прочным двухслойным корпусом с soft touch покрытием, который не подвержен расслаиванию при длительной эксплуатации. Складывающаяся ножка позволяет размещать изделие на горизонтальных поверхностях под уклоном, комфортным для отслеживания показаний 3,5-дюймового дисплея. Для подзарядки сменных батарей, а также для подключения внешнего повербанка либо компьютера осциллограф-мультиметр RGK DHO70G снабжен портом USB Type-C. Поддерживая команды SCPI, изделие может использоваться в дистанционном режиме, используя для обработки и анализа получаемых данных ресурсы ПК и ПО, которое включено в комплект поставки. Калибровку осциллографических пробников обеспечивает встроенный генератор 1 кГц.
| Количество каналов | 2 |
|---|---|
| Полоса пропускания | 70 МГц |
| Частота дискретизации | 250 Мвыб/с |
| Наличие генератора сигналов | есть |
| Входное сопротивление | 1,00±0,02 МОм |
| Диапазон значений коэффициента отклонения Ко | от 10 до 10 мВ/дел |
| Пределы допускаемой относительной погрешности коэффициента отклонения | ±3% |
| Диапазон значений коэффициента развертки (с шагом 1-2-5) | от 5 до 1000 нс/дел |
| Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки | ±0,0001% |
| Время нарастания переходной характеристики для модификаций | 5 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±1·10-4% |
| Переменное напряжение | 200 мВ - 750 В |
| Постоянное напряжение | 200 мВ - 1000 В |
| Переменный ток | 200 мА - 10 А |
| Постоянный ток | 200 мА - 10 А |
| Сопротивление | 200 Ом - 100 Мом |
| Ёмкость | 20 нФ - 2 мФ |
| Напряжение переменного тока | от 100 до 240 В |
| Частота переменного тока | 50 Гц |
| Потребляемая мощность | 5 Вт |
| Питание от батареи, напряжение постоянного тока | 3,7 В |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 198 x 96 x 38 мм |
| Вес | 0,6 кг |
