Осциллограф - мультиметр RGK DHO40G с поверкой

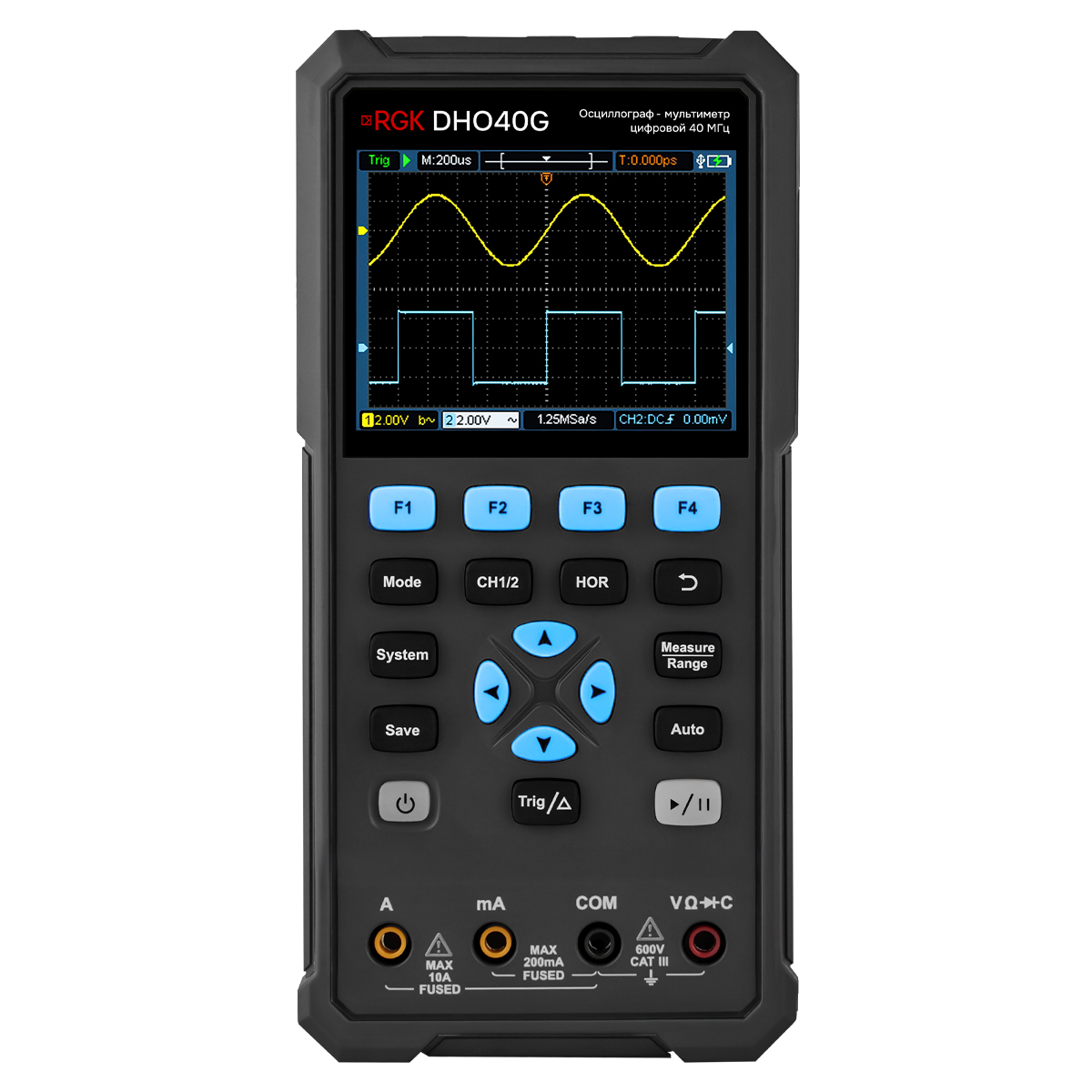

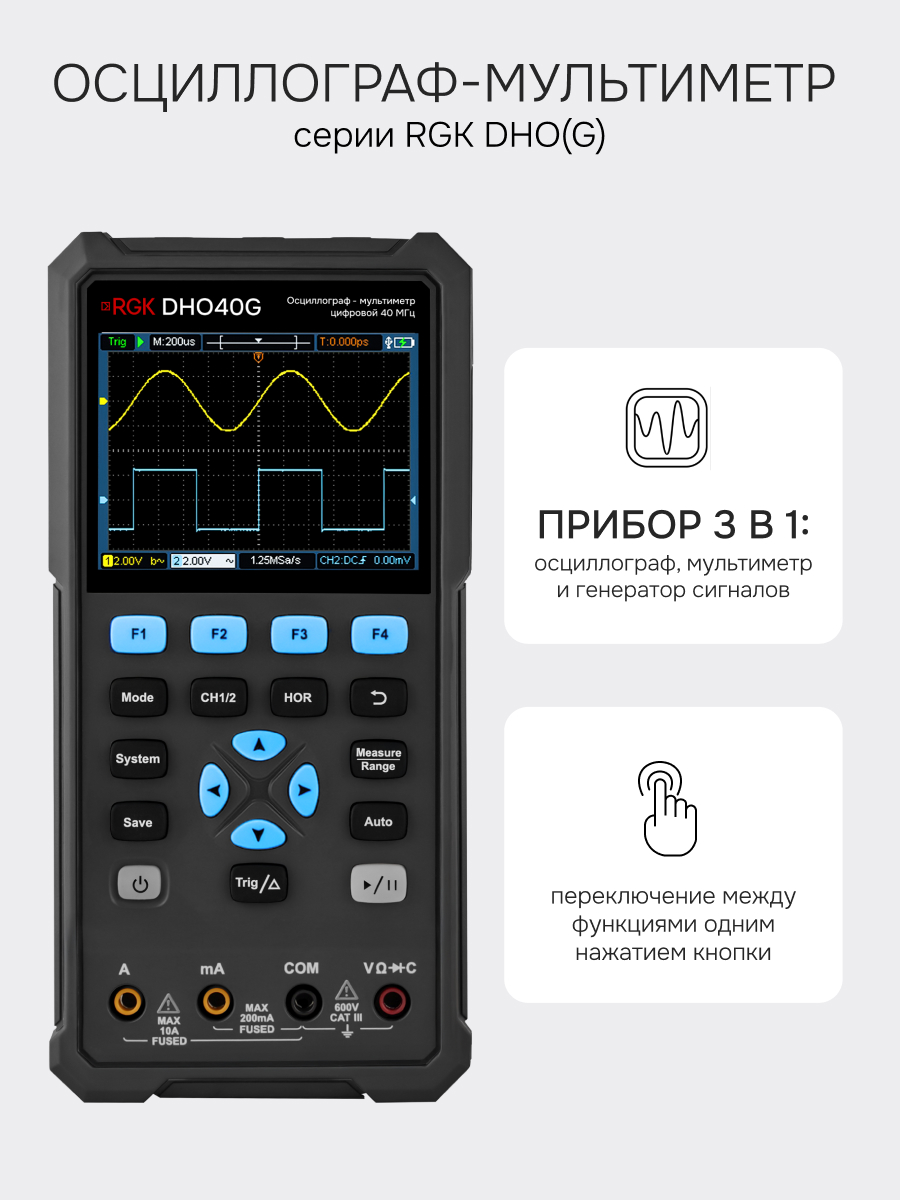

Осциллограф-мультиметр RGK DHO40G относится к линейке комбинированных приборов типа "3 в 1", которые благодаря компактному исполнению и автономному питанию оптимально подходят для оперативной проверки и мобильной диагностики электрических сетей, разнотипного оборудования и электронных устройств в местах их размещения. Изделие снабжено встроенным генератором стандартных и произвольных форм и поддерживает возможность измерения электрических параметров и исследования формы сигналов в полосе частот до 40 МГц. Обладая широким рабочим диапазоном и поддерживая режим True-RMS, измеритель подходит для промышленного применения.
Преимущества
- Портативность – осциллограф-мультиметр выполнен в узком корпусе, который можно удерживать в руке при проведении замеров либо размещать на горизонтальных поверхностях, используя складывающуюся ножку-опору.
- Высокая точность – при измерении электрических параметров прибор выдает показания с разрешением до 20 000 отсчетов.
- Наглядность – цветной 3,5-дюймовый графический дисплей позволяет просматривать одновременно две осциллограммы и 6 показателей сигнала по результатам автоматических измерений; для упрощения считывания данных в режиме мультиметра служит функция HOLD.
Функциональные возможности

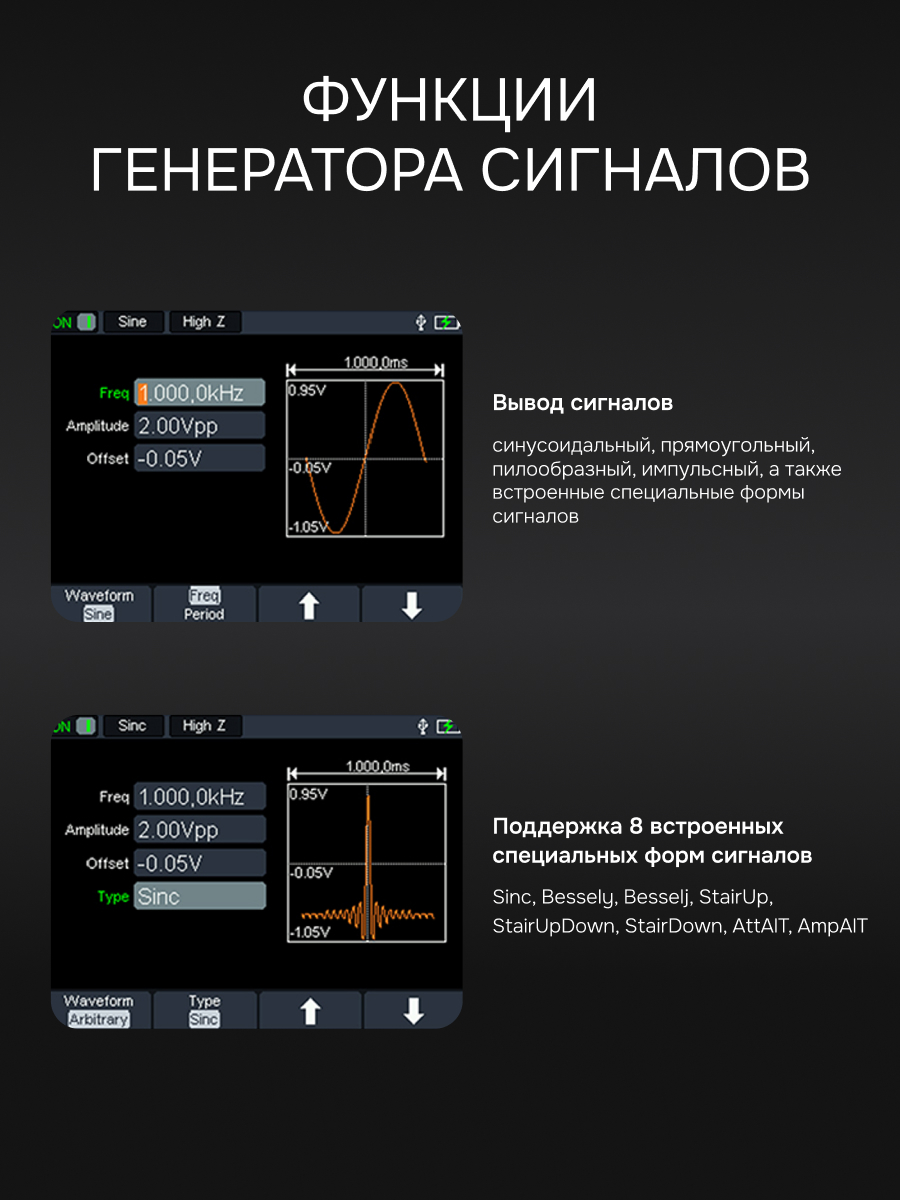

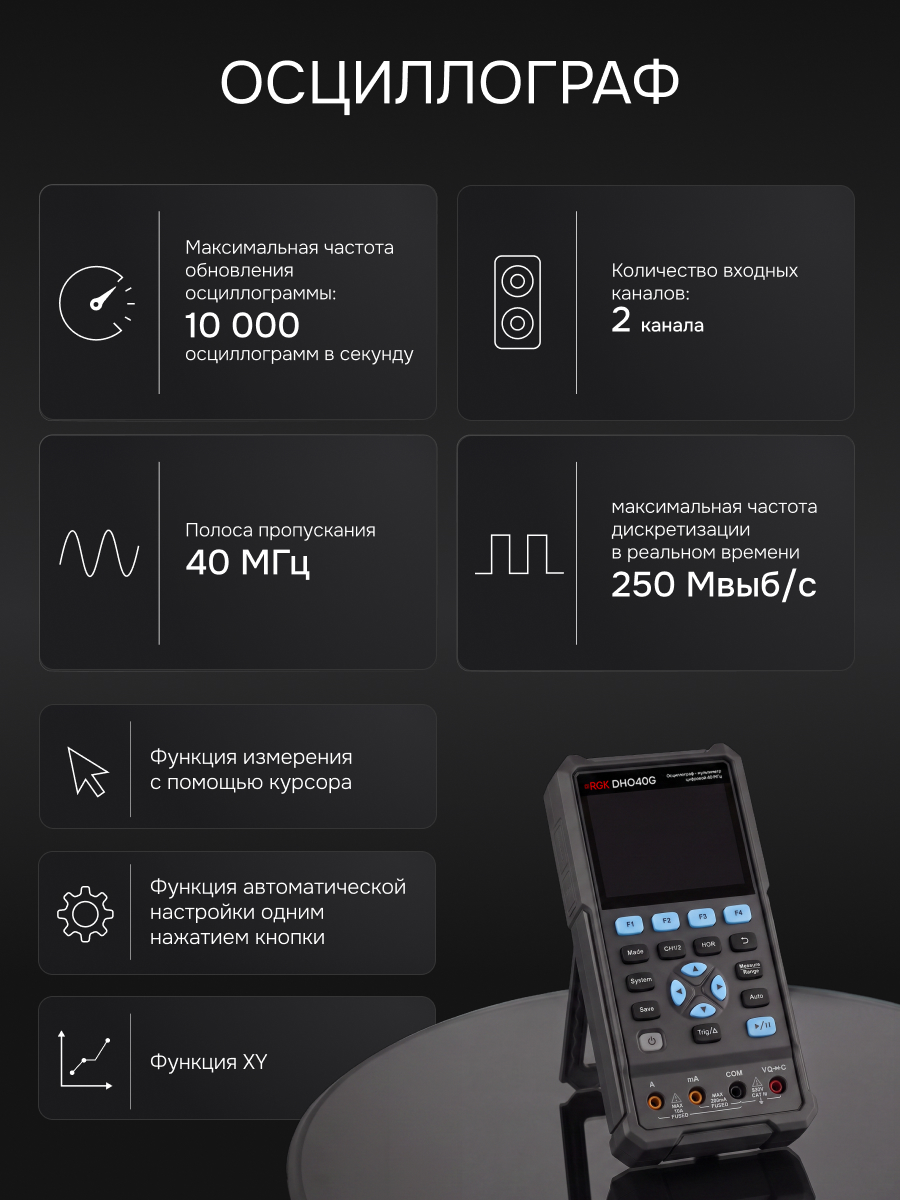

Для сокращения времени подготовки к работе 2-канальный осциллограф-мультиметр RGK DHO40G поддерживает функции автонастройки и авто-выбора измерительного диапазона. При отображении осциллограмм прибор может работать в режиме стандартного семплирования либо пикового детектора, позволяя выявлять артефакты и кратковременные сбои. Для упрощения сопряжения встроенного генератора с внешними устройствами поддерживается возможность регулировки выходного импеданса. В режиме мультиметра доступна функция относительных измерений, позволяющая определять отклонения отслеживаемого параметра от нормативного значения.
Особенности

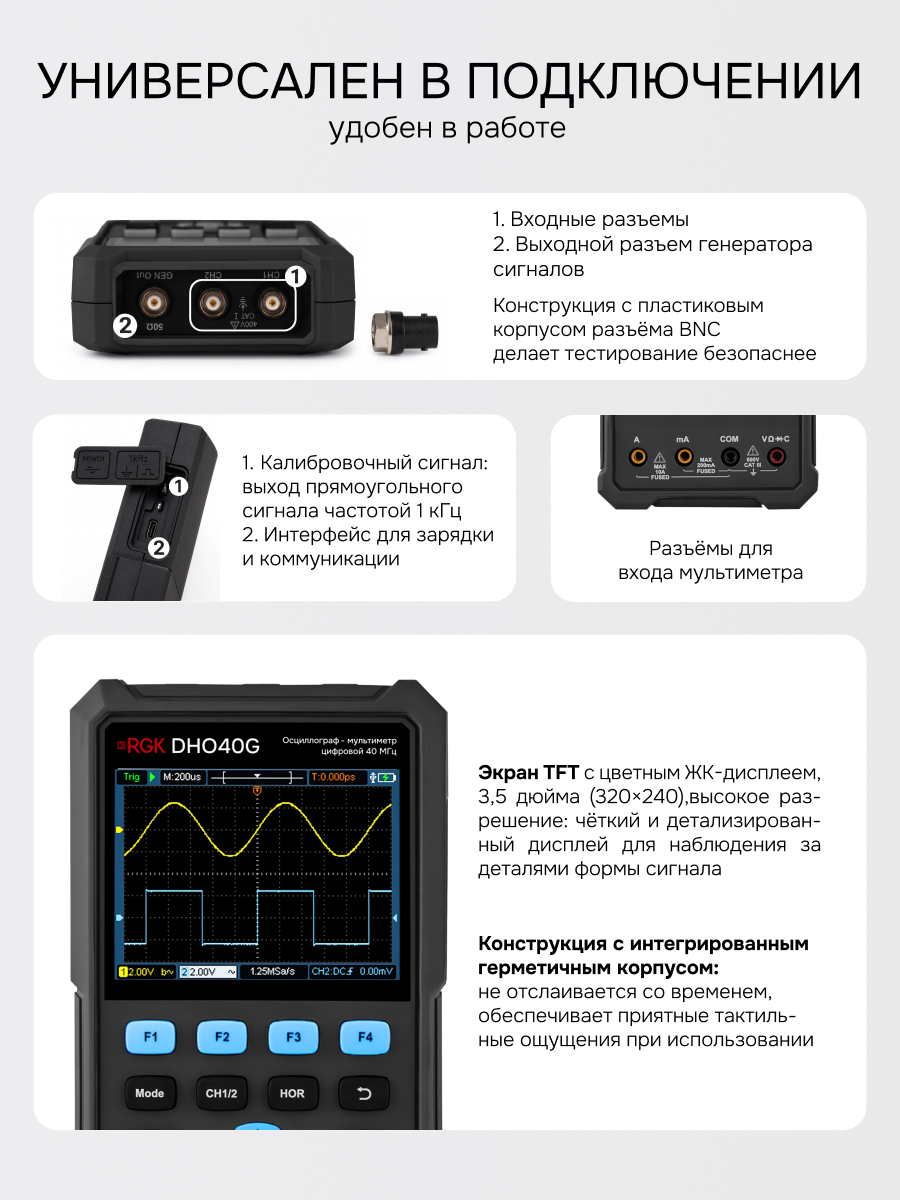

При тестировании однотипных устройств можно сохранять в энергонезависимой памяти 4 осциллограммы в качестве образцовых, виде файлов CSV, и воспроизводить записанные данные одновременно с наблюдением формы последующих сигналов с целью визуального выявления различий. Также осциллограф-мультиметр RGK DHO40G поддерживает запись снимков с экрана, реализуя функцию документирования, и сохранение до 4 наборов настроек – для последующего их быстрого вызова. Наличие порта USB Type-C позволяет подключать прибор к ПК, обеспечивая передачу данных и дистанционное управление устройством с использованием комплектного ПО. Также USB-интерфейс задействуется для подзарядки литиевых батарей либо питания изделия от повербанка.
| Количество каналов | 2 |
|---|---|
| Полоса пропускания | 40 МГц |
| Частота дискретизации | 250 Мвыб/с |
| Наличие генератора сигналов | есть |
| Входное сопротивление | 1,00±0,02 МОм |
| Диапазон значений коэффициента отклонения Ко | от 10 до 10 мВ/дел |
| Пределы допускаемой относительной погрешности коэффициента отклонения | ±3% |
| Диапазон значений коэффициента развертки (с шагом 1-2-5) | от 5 до 1000 нс/дел |
| Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки | ±0,0001% |
| Время нарастания переходной характеристики для модификаций | 8 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±1·10-4% |
| Переменное напряжение | 200 мВ - 750 В |
| Постоянное напряжение | 200 мВ - 1000 В |
| Переменный ток | 200 мА - 10 А |
| Постоянный ток | 200 мА - 10 А |
| Сопротивление | 200 Ом - 100 Мом |
| Ёмкость | 20 нФ - 2 мФ |
| Напряжение переменного тока | от 100 до 240 В |
| Частота переменного тока | 50 Гц |
| Потребляемая мощность | 5 Вт |
| Питание от батареи, напряжение постоянного тока | 3,7 В |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 198 x 96 x 38 мм |
| Вес | 0,6 кг |
