Осциллограф - мультиметр RGK DHO40
Осциллограф-мультиметр RGK DHO40, благодаря прочному исполнению, компактному размеру и аккумуляторному питанию, оптимально подходит для использования в промышленных и полевых условиях. Прибор позволяет быстро выполнять необходимые измерения в местах размещения электрических сетей и силового оборудования, при диагностике автомобильной электроники, автоматики электроустановок и т.п. Он обеспечивает отслеживание формы сигналов по двум каналам в полосе частот до 40 МГц, а также измерение цифровых показателей основных электрических характеристик, в том числе истинных среднеквадратических значений для переменного тока и напряжения.
Преимущества

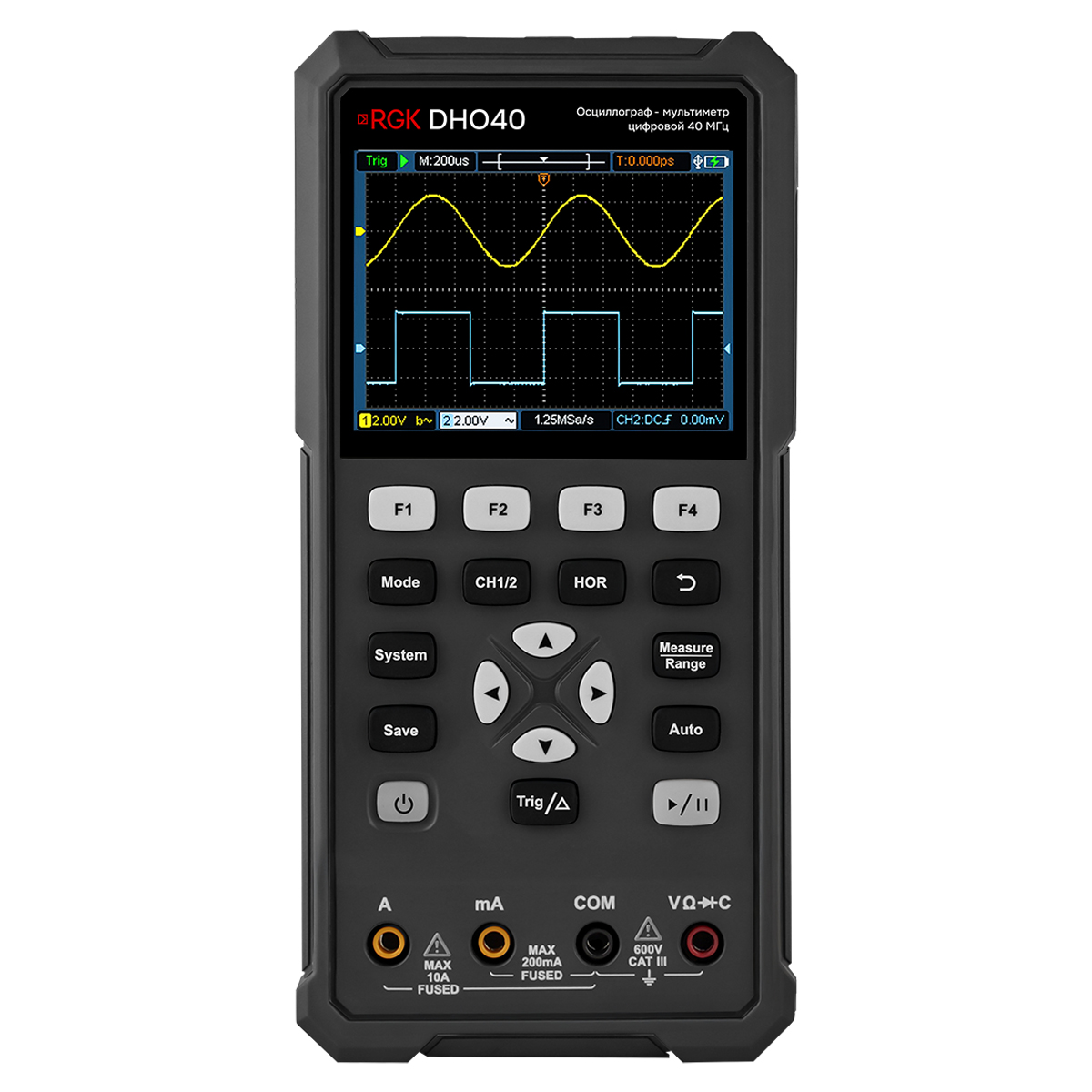

- Наглядность – скопметр отображает на цветном 3,5-дюймовом дисплее две осциллограммы одновременно, а также результаты для 6 выбранных параметров, измеряемых в автоматическом режиме.
- Простота использования – управление изделием производится с помощью интуитивно понятного кнопочного интерфейса с навигационными и функциональными клавишами; для сокращения времени подготовки к работе реализуются функции автоматической настройки и авто-выбора измерительного диапазона.
- Высокая точность – в режиме мультиметра прибор выводит показания до 20 000 отсчетов, подобно 4,5-разрядным лабораторным измерителям.
Функциональные возможности и особенности
Переключение между режимами "осциллограф" и "мультиметр" производится нажатием одной кнопки. При этом задействуются различные входы, за счет чего достигается безопасность измерений. При отображении формы сигнала осциллограф RGK DHO40 поддерживает два режима работы – нормальной выборки и детектирования пиков, что повышает эффективность диагностики импульсного оборудования, в том числе блоков питания и частотно-регулируемой аппаратуры. Реализуя функции документирования, инструмент позволяет сохранять снимки с экрана и осциллограммы, а также 4 набора настроек.

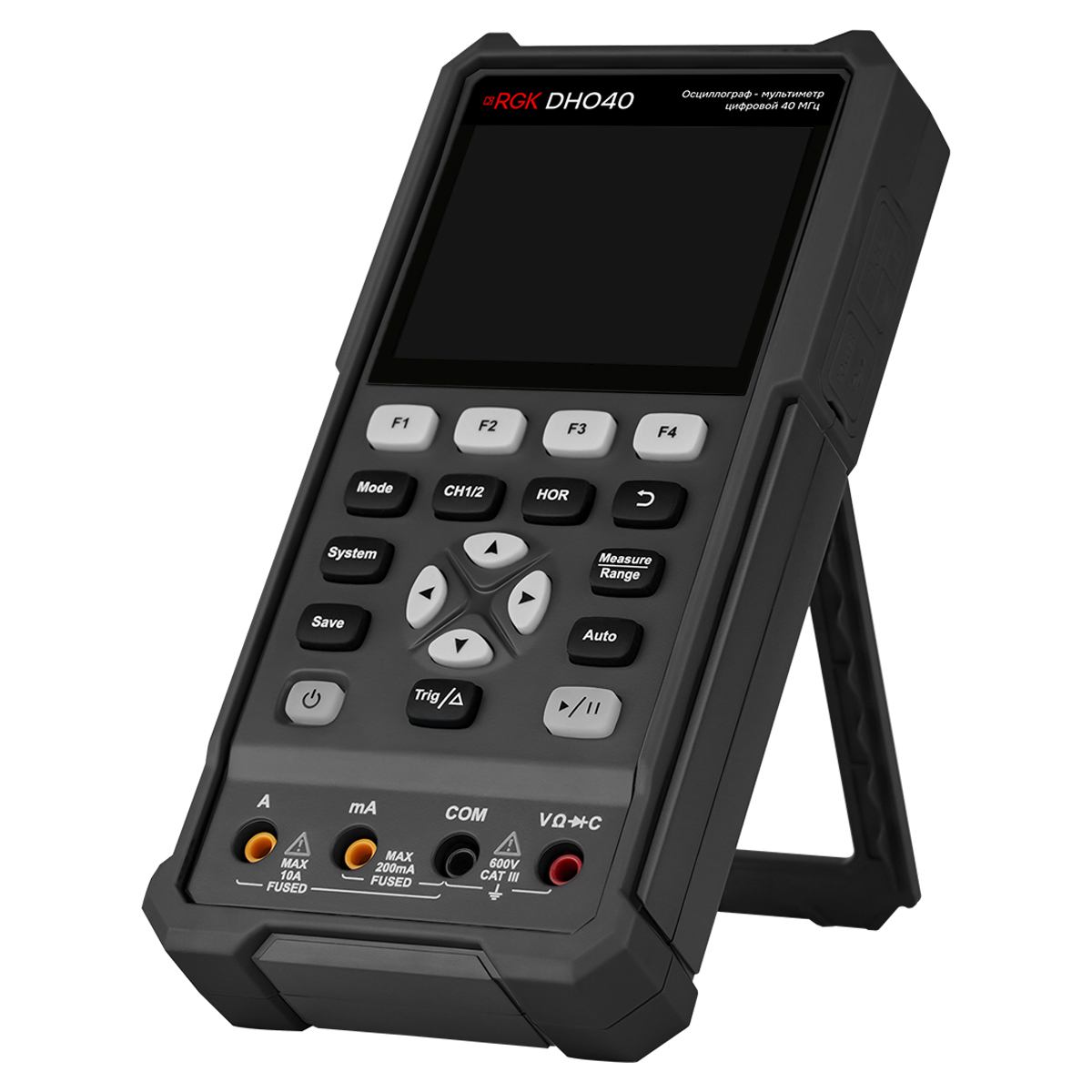

Покрытие корпуса SOFT-TOUCH обеспечивает удобство удержания прибора в руке и предохраняет осциллограф-мультиметр RGK DHO40 от ударов и других механических воздействий. Для размещения на горизонтальных поверхностях под удобным для визуального считывания показаний наклоном прибор снабжен складывающейся ножкой-опорой. Питание от литиевых батарей форм-фактора 18650 обеспечивает возможность автономной работы прибора в течение 6 часов. При необходимости, аккумуляторы можно быстро заменить. Также прибор может функционировать от внешнего источника – комплектного сетевого адаптера либо от повербанка, подключаемых через коннектор USB-C.
| Количество каналов | 2 |
|---|---|
| Полоса пропускания | 40 МГц |
| Частота дискретизации | 250 Мвыб/с |
| Наличие генератора сигналов | нет |
| Входное сопротивление | 1,00±0,02 МОм |
| Диапазон значений коэффициента отклонения Ко | от 10 до 10 мВ/дел |
| Пределы допускаемой относительной погрешности коэффициента отклонения | ±3% |
| Диапазон значений коэффициента развертки (с шагом 1-2-5) | от 5 до 1000 нс/дел |
| Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки | ±0,0001% |
| Время нарастания переходной характеристики для модификаций | 8 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±1·10-4% |
| Переменное напряжение | 200 мВ - 750 В |
| Постоянное напряжение | 200 мВ - 1000 В |
| Переменный ток | 200 мА - 10 А |
| Постоянный ток | 200 мА - 10 А |
| Сопротивление | 200 Ом - 100 Мом |
| Ёмкость | 20 нФ - 2 мФ |
| Напряжение переменного тока | от 100 до 240 В |
| Частота переменного тока | 50 Гц |
| Потребляемая мощность | 5 Вт |
| Питание от батареи, напряжение постоянного тока | 3,7 В |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 198 x 96 x 38 мм |
| Вес | 0,6 кг |
