Осциллограф - мультиметр RGK DHO25

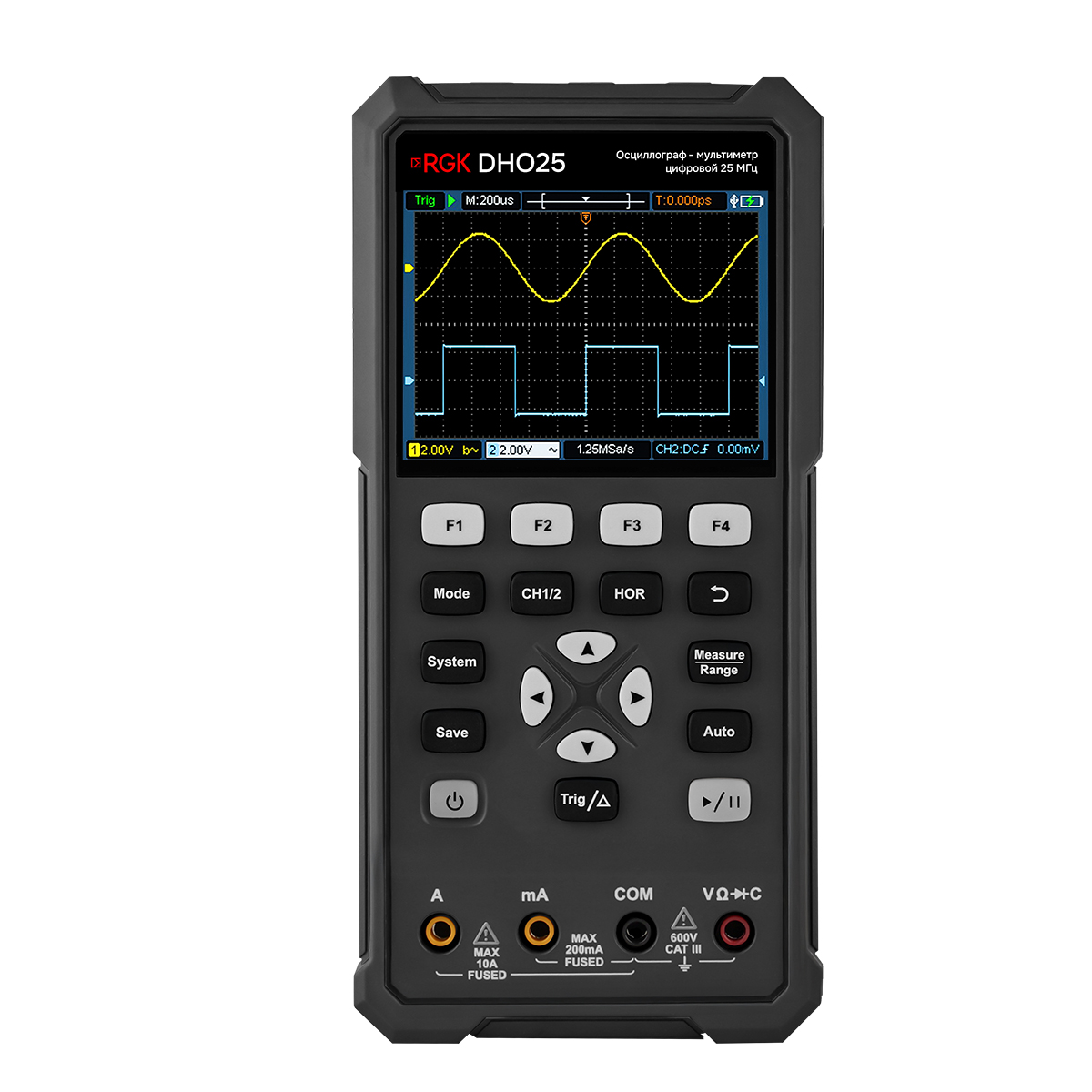

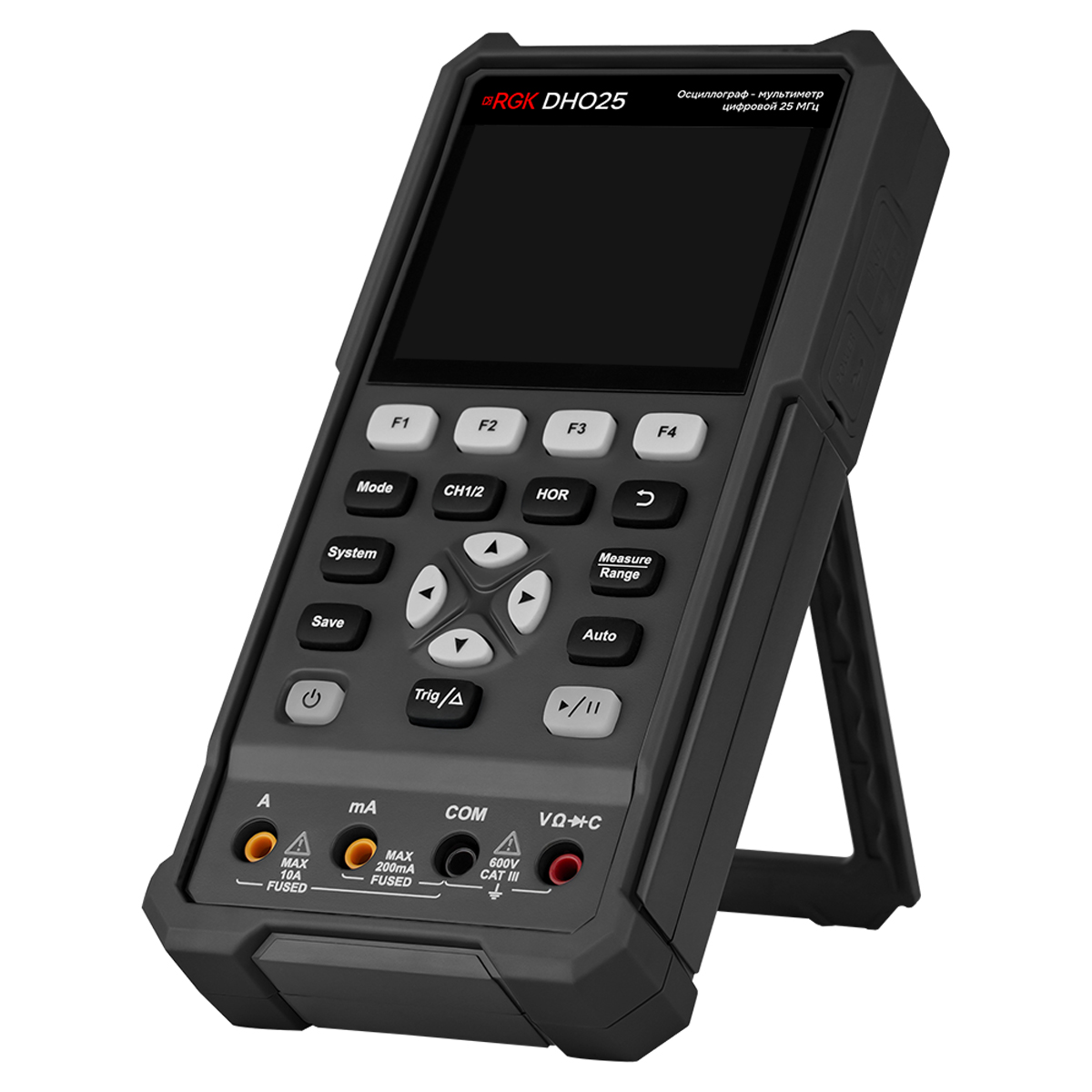

Осциллограф-мультиметр RGK DHO25 – комбинированный диагностический инструмент с питанием от внутренних аккумуляторов либо внешнего источника, выполненный в компактном прочном корпусе и снабженный 3,5-дюймовым цветным дисплеем и кнопочной панелью управления. Он оборудован 2 аналоговыми каналами с полосой пропускания 25 МГц, с максимальной частотой дискретизации 250 Мвыб/с, а также отдельными контурами для токовых измерений и определения величины напряжения, сопротивления, электрической емкости, тестирования диодов и прозвонки цепей. Обладая доступной ценой, прибор подходит для решения широкого круга сервисных и диагностических задач, в том числе может применяться в ходе тестирования и ремонта блоков питания, силовой автоматики, промышленного оборудования, автомобильной электроники и т.п.
Функциональные возможности
Обеспечивая скорость захвата сигналов до 10 000 осц./с, с максимальной длиной записи до 8K точек, осциллограф-мультиметр RGK DHO25 может работать в режиме выборки или пикового детектора, что упрощает выявление помех и сбоев. Поддерживаются курсорные и автоматические измерения, с одновременным отображением на экране осциллограмм и до 6 выбранных цифровых параметров. Режим XY позволяет отслеживать разность фаз между каналами по фигурам Лиссажу. Для записи осциллограмм и снимков с экрана изделие снабжено энергонезависимой памятью. Также поддерживается возможность сохранения до 4 наборов настроек и быстрого их вызова, что сокращает время подготовки к измерениям.
В режиме мультиметра прибор способен выдавать показания с высокой точностью, отображая до 20 000 отсчетов. Как True-RMS-измеритель, осциллограф-мультиметр RGK DHO25, может использоваться для измерения силы переменного тока и напряжения в условиях помех и искажений синусоидальности сигнала, при диагностике мощного промышленного оборудования.
Особенности
- Аккумуляторные батареи популярного типоразмера 18650 обеспечивают выполнение измерений в непрерывном режиме в течение не менее 6 ч и, при необходимости, могут быть быстро заменены.
- USB интерфейс служит для передачи данных и реализации дистанционного управления прибором при подключении к ПК, а также позволяет задействовать внешний повербанк при необходимости увеличения времени непрерывной работы без подключения к сети переменного тока.
- Функция самокалибровки и режим автонастройки сокращают время подготовки прибора к использованию, обеспечивая получение показаний с высокой точностью.
| Количество каналов | 2 |
|---|---|
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 250 Мвыб/с |
| Наличие генератора сигналов | нет |
| Входное сопротивление | 1,00±0,02 МОм |
| Диапазон значений коэффициента отклонения Ко | от 10 до 10 мВ/дел |
| Пределы допускаемой относительной погрешности коэффициента отклонения | ±3% |
| Диапазон значений коэффициента развертки (с шагом 1-2-5) | от 5 до 1000 нс/дел |
| Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки | ±0,0001% |
| Время нарастания переходной характеристики для модификаций | 14 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±1·10-4% |
| Переменное напряжение | 200 мВ - 750 В |
| Постоянное напряжение | 200 мВ - 1000 В |
| Переменный ток | 200 мА - 10 А |
| Постоянный ток | 200 мА - 10 А |
| Сопротивление | 200 Ом - 100 Мом |
| Ёмкость | 20 нФ - 2 мФ |
| Напряжение переменного тока | от 100 до 240 В |
| Частота переменного тока | 50 Гц |
| Потребляемая мощность | 5 Вт |
| Питание от батареи, напряжение постоянного тока | 3,7 В |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 198 x 96 x 38 мм |
| Вес | 0,6 кг |
