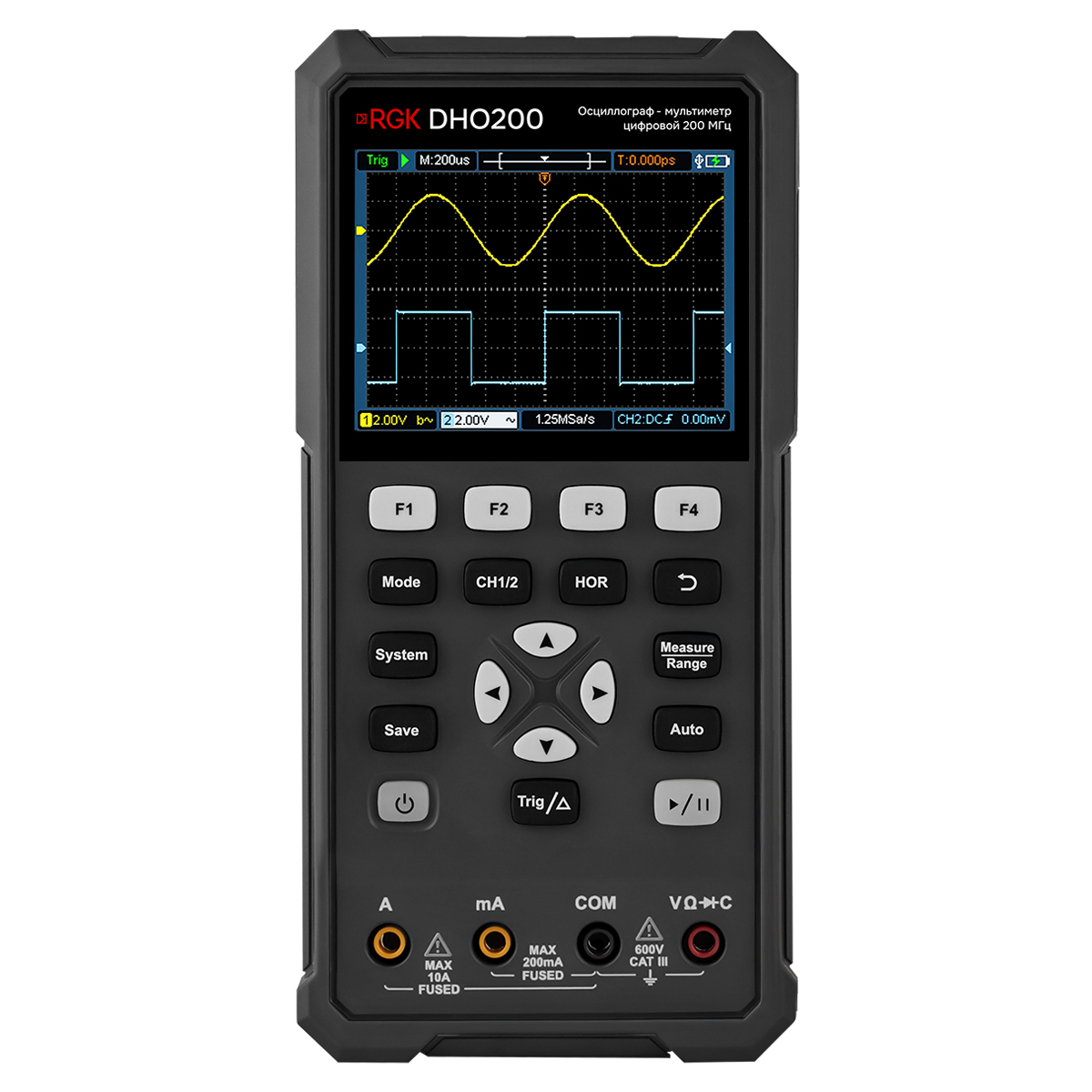

Осциллограф - мультиметр RGK DHO200
Осциллограф-мультиметр RGK DHO200 обладает компактными размерами и сочетает в себе высокую производительность и широкую функциональность, позволяя эффективно решать базовые диагностические задачи при обслуживании и ремонте электрооборудования и электронной аппаратуры без применения дополнительных устройств. Он представляет собой комбинированный прибор с 2 аналоговыми входами для исследования формы сигналов в полосе частот 200 МГц и отдельными контурами для измерения электрических параметров, поддерживая быстрое переключение между режимами работы. Используя в качестве источника автономного питания сменные аккумуляторы типоразмера 18650, инструмент может эксплуатироваться в полевых и промышленных условиях, позволяя выполнять замеры в любых местах без подключения к сети переменного тока.
Высокая производительность
Обладая наиболее широкой полосой пропускания, по сравнению с младшими моделями своей серии, осциллограф-мультиметр также отличается увеличенной до 1 Гвыб/с частотой дискретизации, что обеспечивает использование более эффективного АЦП с двумя параллельными каналами. За счет этого прибор точнее отображает форму сигналов с вертикальными фронтами, время нарастания которых составляет от 1,75 нс, и не снижает производительности при одновременном отслеживании двух сигналов.
Функциональные возможности
Портативный осциллограф RGK DHO200 при построении осциллограмм может задействовать не только стандартное семплирование, но пиковый детектор, упрощающий выявление сбоев и артефактов. Предусмотрена возможность использования автоматических и курсорных измерений для определения численных значений характеристик сигнала. В режиме мультиметра обеспечивается отображение данных с разрядностью до 20 000 показаний. Прибор реализует функцию True RMS, выдавая точные результаты измерения переменного напряжения и силы тока при искажении синусоидальности сигнала.
Особенности

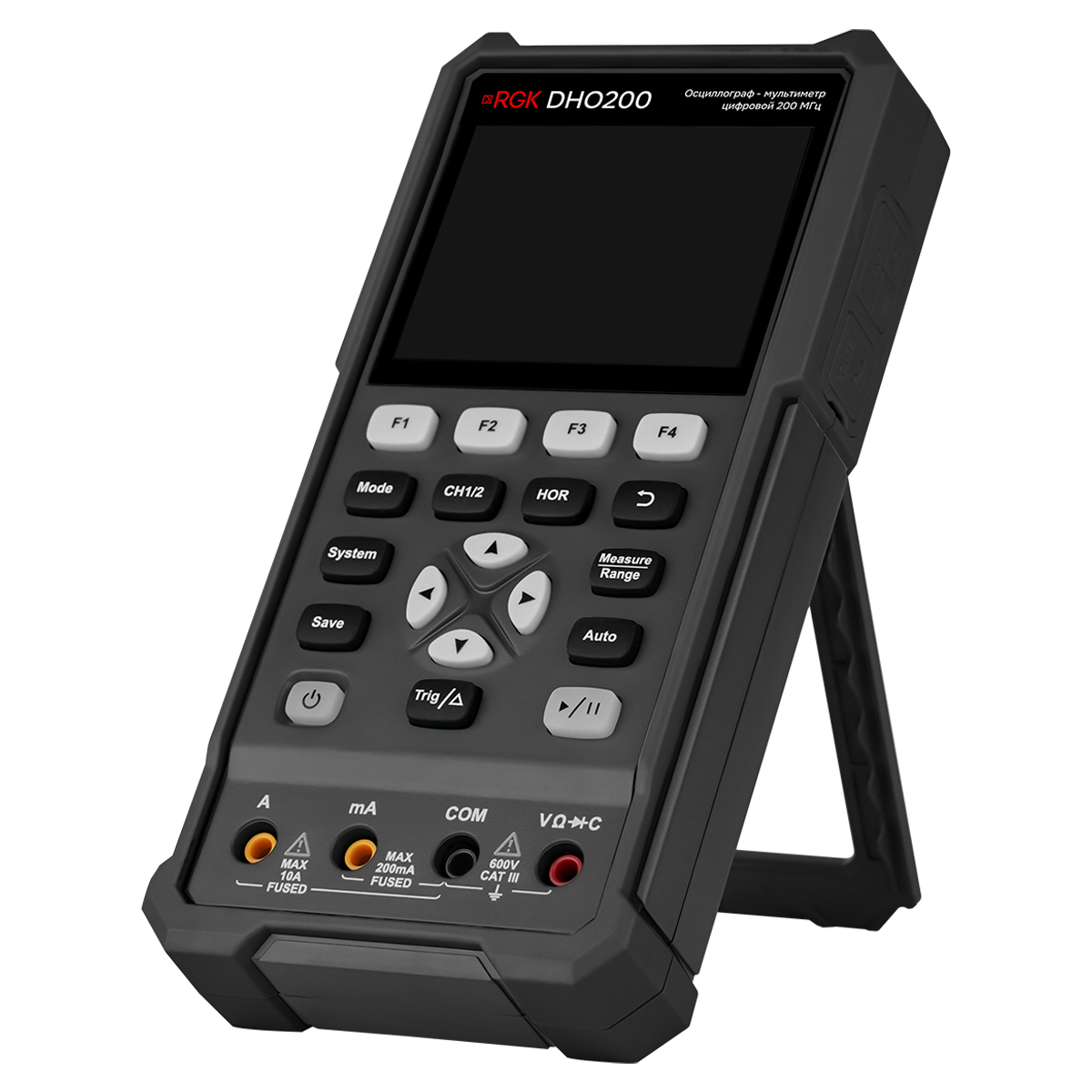

- Вертикальный корпус шириной 96 мм и толщиной 38 мм можно удобно удерживать в руке либо размещать на горизонтальных поверхностях; для установки под наклоном осциллограф оборудован складывающейся ножкой-опорой.
- Внутренняя память дает возможность сохранять осциллограммы и снимки с экрана для визуального сравнения и 4 конфигурации настроек для быстрого вызова.
- Интерфейс USB Type-C служит для подзарядки внутренних батарей от внешнего источника, позволяя также работать от подключаемого повербанка, и задействуется для обмена данными с ПК и реализации дистанционного управления.
| Количество каналов | 2 |
|---|---|
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 1 Гвыб/сек |
| Наличие генератора сигналов | нет |
| Входное сопротивление | 1,00±0,02 МОм |
| Диапазон значений коэффициента отклонения Ко | от 10 до 10 мВ/дел |
| Пределы допускаемой относительной погрешности коэффициента отклонения | ±3% |
| Диапазон значений коэффициента развертки (с шагом 1-2-5) | от 2 до 1000 нс/дел |
| Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки | ±0,0001% |
| Время нарастания переходной характеристики для модификаций | 1,75 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±1·10-4% |
| Переменное напряжение | 200 мВ - 750 В |
| Постоянное напряжение | 200 мВ - 1000 В |
| Переменный ток | 200 мА - 10 А |
| Постоянный ток | 200 мА - 10 А |
| Сопротивление | 200 Ом - 100 Мом |
| Ёмкость | 20 нФ - 2 мФ |
| Напряжение переменного тока | от 100 до 240 В |
| Частота переменного тока | 50 Гц |
| Потребляемая мощность | 6 Вт |
| Питание от батареи, напряжение постоянного тока | 3,7 В |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 198 x 96 x 38 мм |
| Вес | 0,6 кг |
