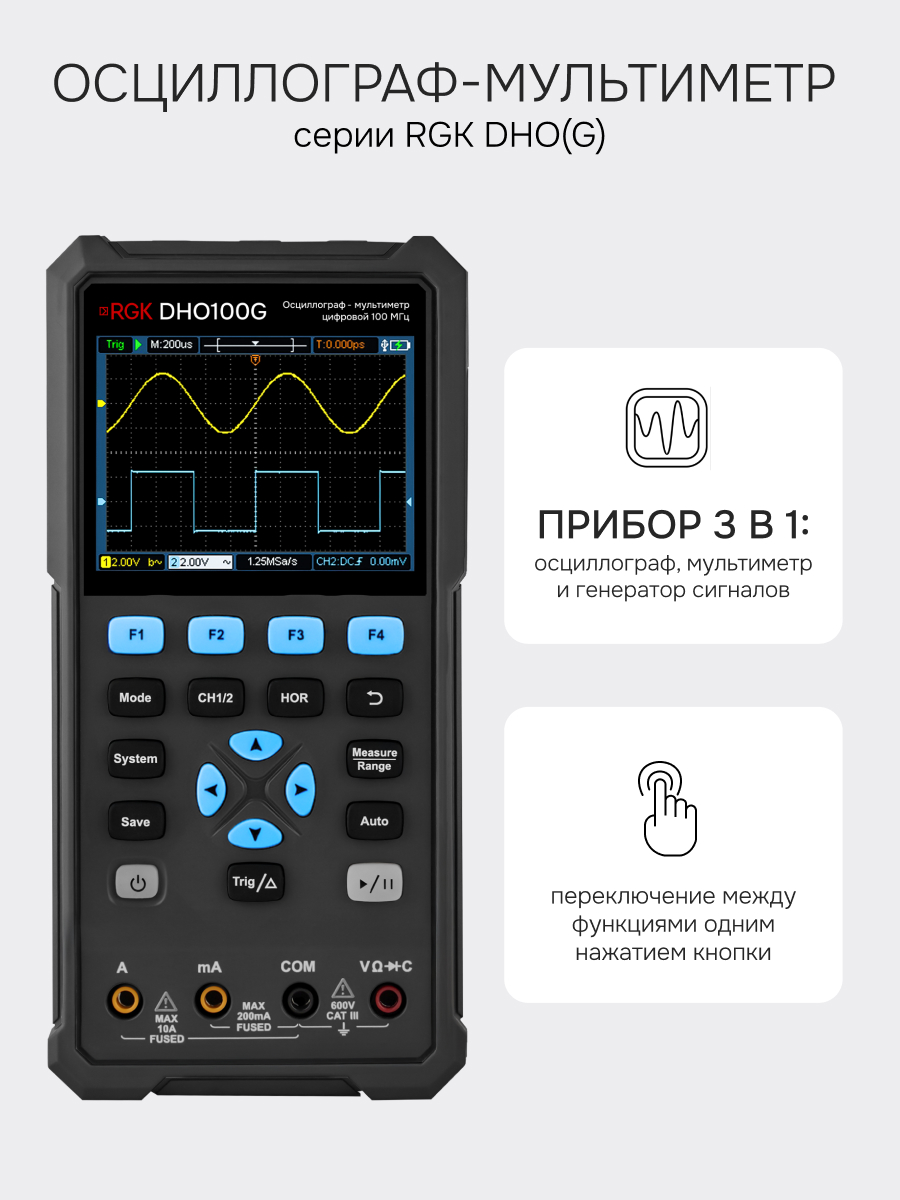

Осциллограф - мультиметр RGK DHO100G с поверкой

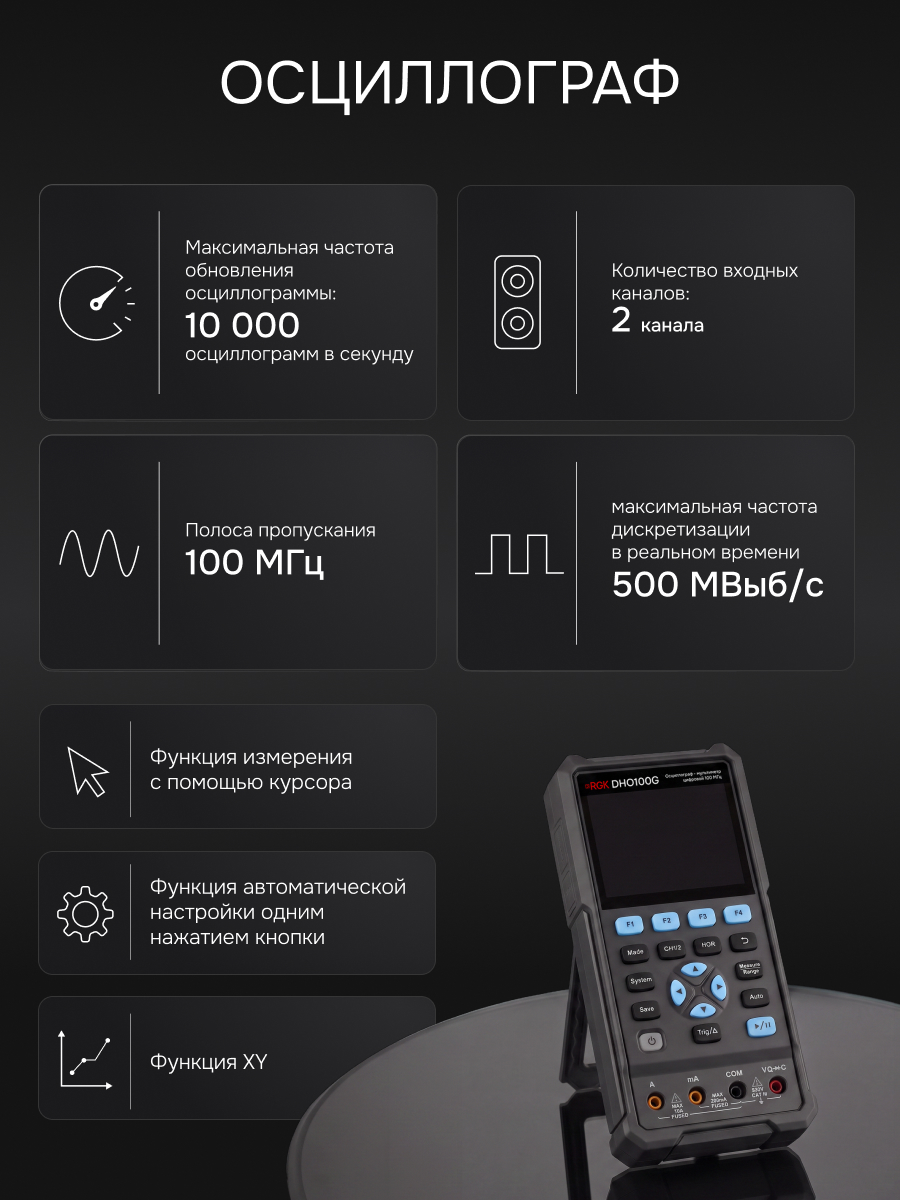

Осциллограф-мультиметр RGK DHO100G, оснащенный встроенным генератором стандартных и произвольных сигналов, является универсальным инструментом для базовой диагностики и настройки систем электроснабжения, автомобильного оборудования, бытовых электронных устройств и других изделий. Модель отличается от младших, более дешевых приборов своей серии, расширенной до 100 МГц полосой пропускания и увеличенной 500 Мвыб/с частотой дискретизации, за счет чего повышена точность отображения формы сигналов.
Преимущества
- Компактный дизайн и автономное питание делают осциллограф-мультиметр оптимальным выбором для выездного применения, в том числе для обеспечения обслуживания и ремонта стационарных объектов.

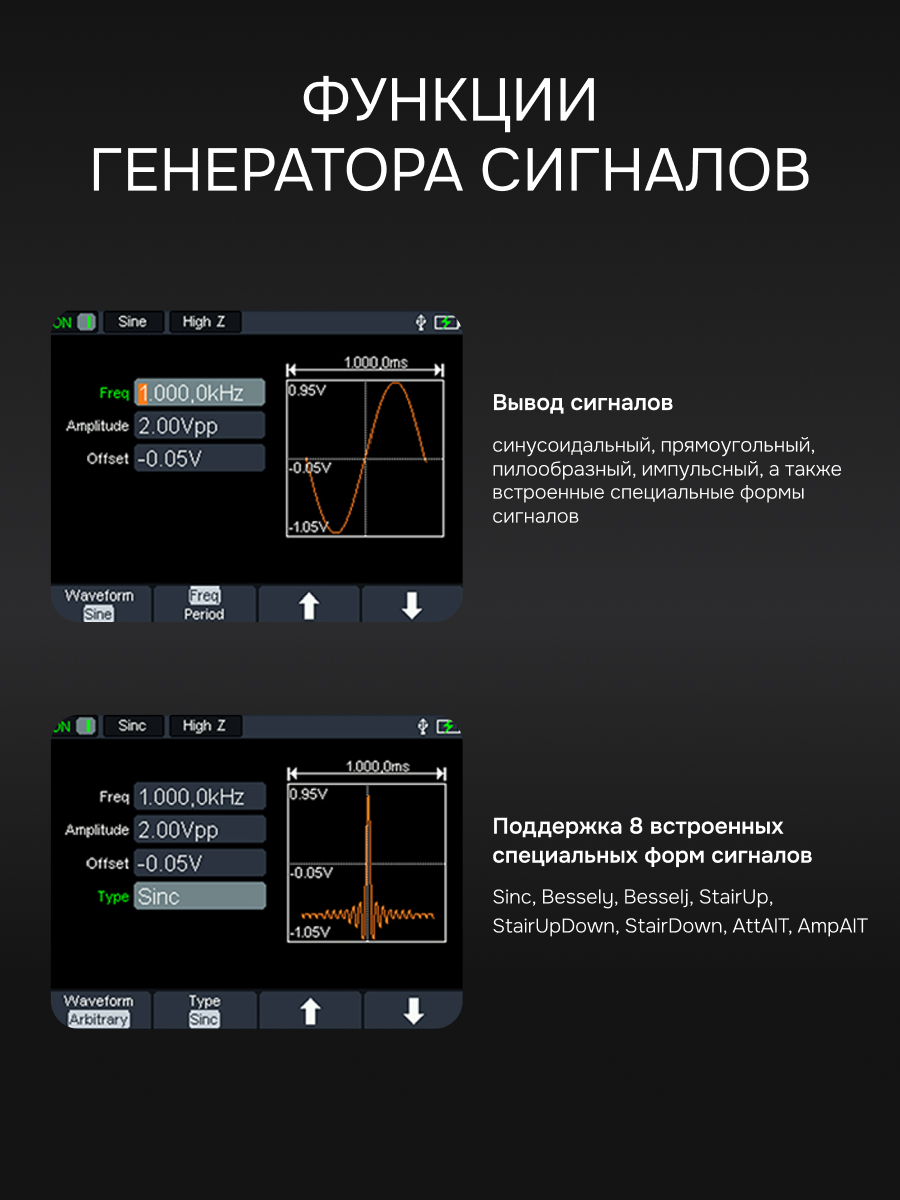

- 2-канальное исполнение и наличие встроенного источника тестовых сигналов упрощает диагностику сложных систем.
- Встроенная память служит для записи осциллограмм в csv-формате, снимков с экрана с целью сравнения с последующими показаниями и обеспечения документирования получаемых данных, а также позволяет сохранять наборы настроек, что сокращает время подготовки к измерениям.
Функциональные возможности
С целью обеспечения заявленной точности показаний осциллограф-мультиметр RGK DHO100G поддерживает функцию самокалибровки. Прибор реализует режимы автонастройки и автоматического выбора пределов измерений, позволяя не тратить время на ручные настройки. При отслеживании формы сигналов можно задействовать режим стандартного семплирования или пиковый детектор – для выявления импульсных помех и кратковременных сбоев. При использовании в качестве мультиметра прибор способен отображать до 20 000 отсчетов и позволяет определять истинные среднеквадратичные значения переменного тока и напряжения. Благодаря широкому измерительному диапазону изделие одинаково эффективно для проверки не только силового оборудования, но и микроэлектроники.
Конструкционные особенности

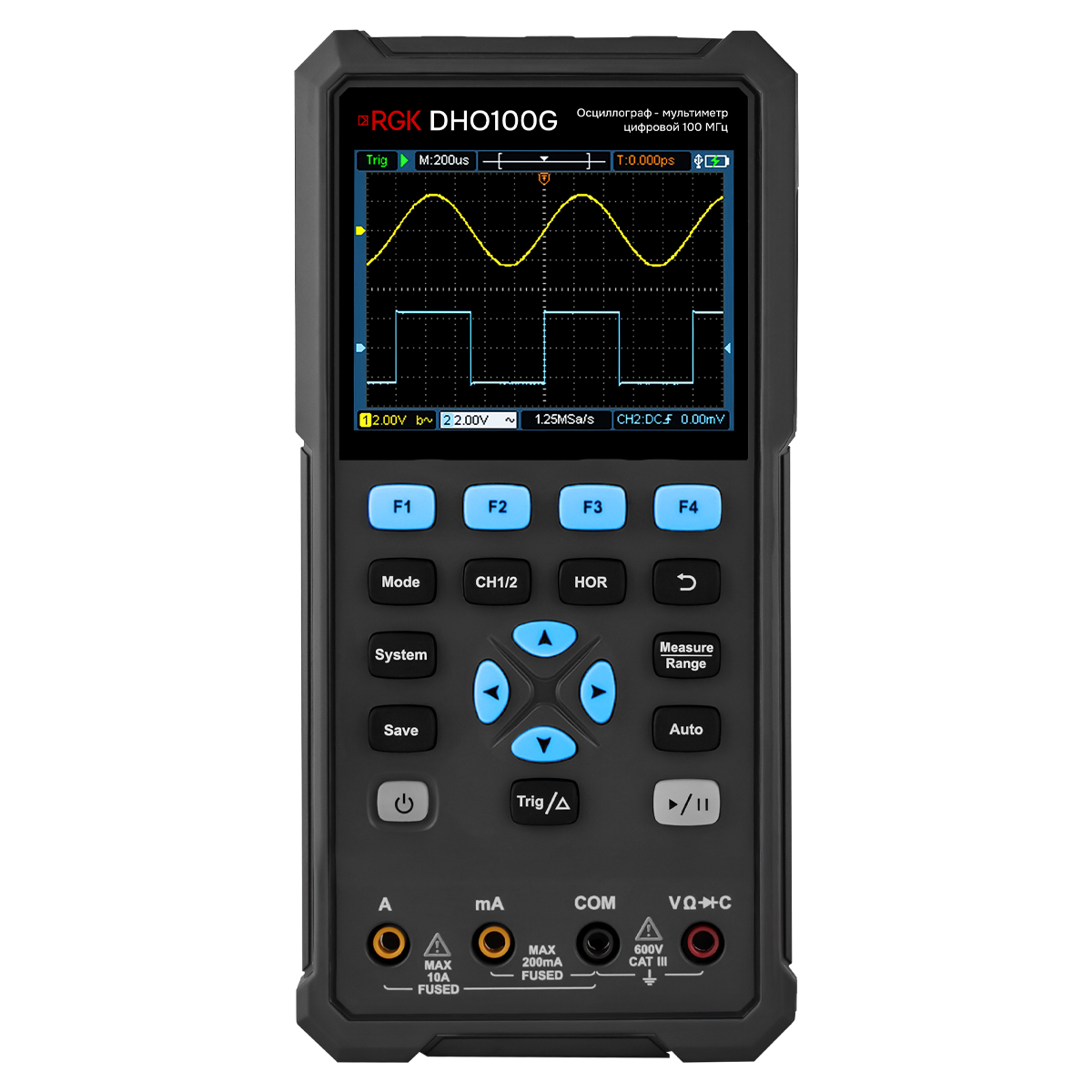

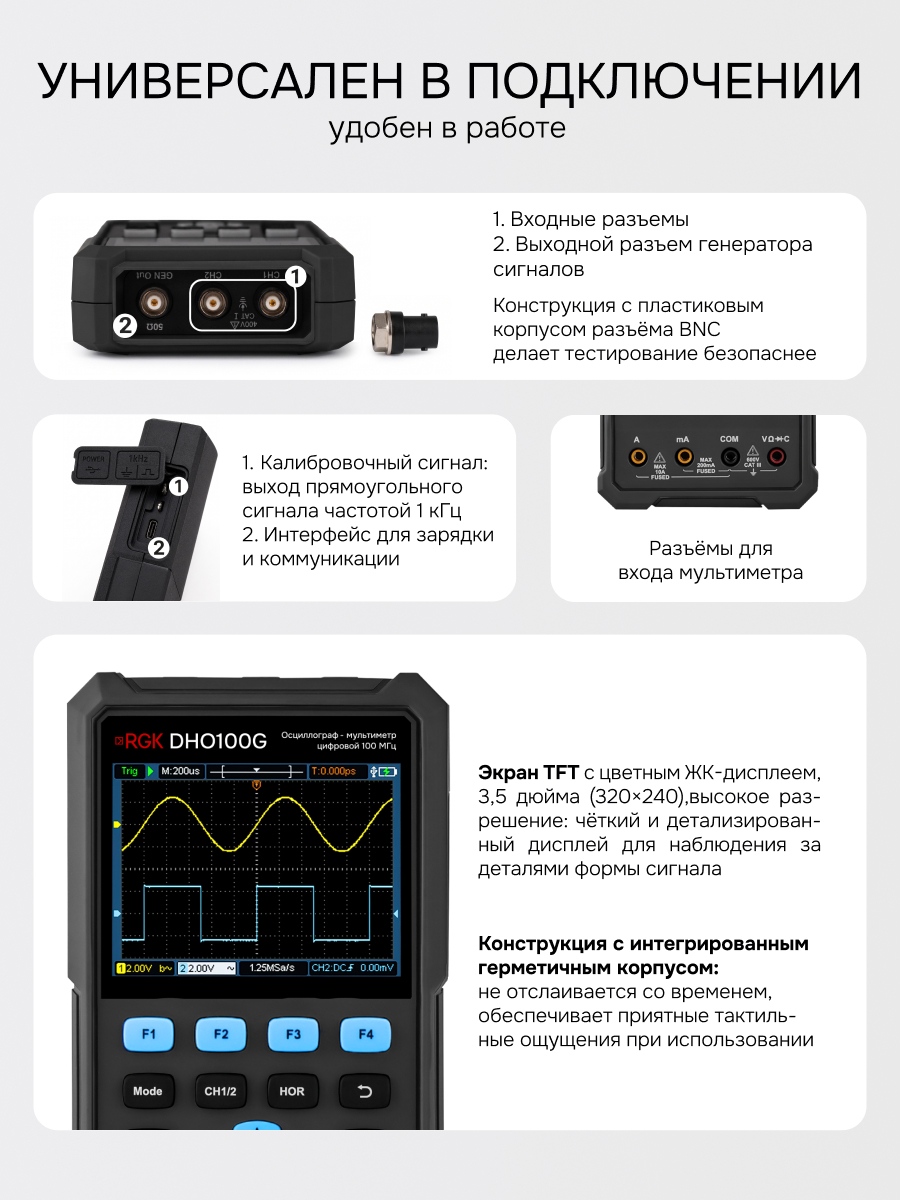

Благодаря наличию складывающейся ножки-опоры осциллограф-мультиметр RGK DHO100G можно устанавливать на горизонтальных поверхностях под наклоном, комфортным для считывания показаний с 3,5-дюймового цветного дисплея. Для автономного питания изделия используется комплект из 2 литиевых перезаряжаемых батарей форм-фактора 18650. В случае необходимости их можно быстро заменить. С целью продления времени непрерывной работы предусмотрена возможность подключения внешнего повербанка через порт USB Type-C, через который также производится подзарядка внутренних аккумуляторов от сетевого адаптера и реализуется обмен данными в режиме дистанционного управления при совместном использовании измерителя и ПК.
| Количество каналов | 2 |
|---|---|
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 500 Мвыб/с |
| Наличие генератора сигналов | есть |
| Входное сопротивление | 1,00±0,02 МОм |
| Диапазон значений коэффициента отклонения Ко | от 10 до 10 мВ/дел |
| Пределы допускаемой относительной погрешности коэффициента отклонения | ±3% |
| Диапазон значений коэффициента развертки (с шагом 1-2-5) | от 2 до 1000 нс/дел |
| Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки | ±0,0001% |
| Время нарастания переходной характеристики для модификаций | 3,5 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±1·10-4% |
| Переменное напряжение | 200 мВ - 750 В |
| Постоянное напряжение | 200 мВ - 1000 В |
| Переменный ток | 200 мА - 10 А |
| Постоянный ток | 200 мА - 10 А |
| Сопротивление | 200 Ом - 100 Мом |
| Ёмкость | 20 нФ - 2 мФ |
| Напряжение переменного тока | от 100 до 240 В |
| Частота переменного тока | 50 Гц |
| Потребляемая мощность | 5 Вт |
| Питание от батареи, напряжение постоянного тока | 3,7 В |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 198 x 96 x 38 мм |
| Вес | 0,6 кг |
