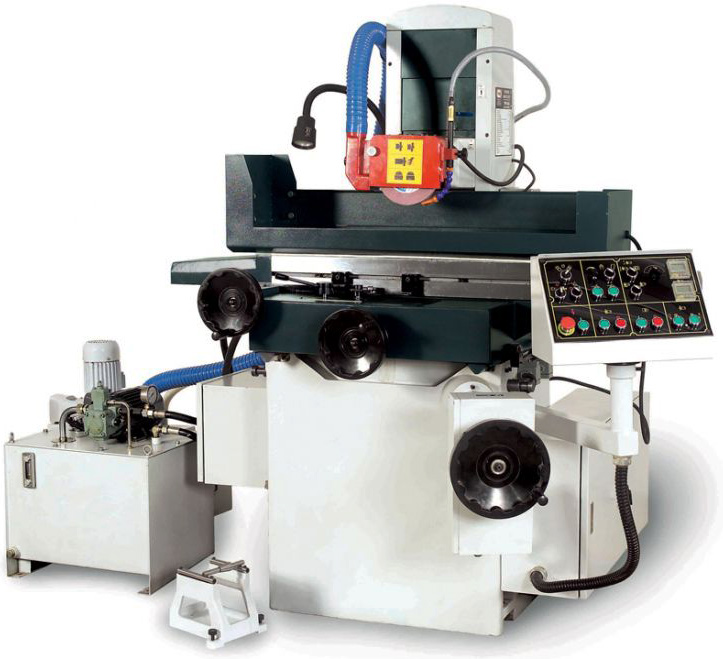

PBP-200A плоскошлифовальный станок
Плоскошлифовальный станок PBP-200A применяется для шлифования плоских поверхностей металлических деталей с помощью периферии шлифовального круга и подходит для серийного производства. Его можно установить на производстве, в ремонтном цехе или в мастерской. Стандартная конструкция позволяет использовать станок для обучения и подготовки специалистов.
PBP-200A имеет ряд достоинств. Это гидравлическая система продольного перемещения стола, настраиваемые на желаемую величину обработки, регулируемые по скорости вертикальная и поперечная подача с сервоприводом, электромагнитная плита. Функции позволяют работать на станке в автоматическом режиме.
ШВП вертикального перемещения шлифовальной головки и поперечного перемещения стола соответствуют классу оборудования высокой точности. Автоматическая система смазки направляющих и винтовых пар облегчающая обслуживание станка. На модели используется замкнутая система охлаждения с отстойником для абразивной пыли и галогеновая лампа освещения зоны шлифовки.
| Напряжение, В | 380 |
| Максимальный вес заготовки, кг | 120 |
| Частота вращения вертикального шпинделя, об/мин | 2850 |
| Размер стола, мм | 200х460 |
| Макс. длина продольного шлифования, мм | 510 |
| Макс. длина поперечного шлифования, мм | 230 |
| Макс. расстояние ось шпинделя-стол, мм | 450 |
| Размер электромагнитного стола, мм | 200х450 |
| - гидроцилиндр | да |
| - вручную | да |
| Скорость перемещения стола, плавно, м/мин. | 5-25 |
| Автоматическое поперечное перемещение, мм | 0,1-8 |
| Макс. автоматическое поперечное перемещение, мм | 450 |
| Макс. ручное поперечное перемещение, мм | 460 |
| Поперечный ход стола за оборот маховика, мм | 2 |
| Цена деления нониуса поперечного перемещения, мм | 0,02 |
| Перемещение шпинделя за оборот маховика, мм | 1 |
| Цена деления нониуса вертикального перемещения, мм | 0,005 |
| Диаметр шлифовального круга, мм | 200 |
| Ширина шлифовального круга, мм | 20 |
| Отверстие шлифовального круга, мм | 31,75 |
| Гидростанция, кВт. | 0,5 |
| Двигатель поперечной подачи, кВт. | 0,5 |
| Мощность двигателя перемещения суппорта, кВт | 0,5 |
| Мощность общая, кВт. | 3 |
| Длина, мм | 1800 |
| Ширина, мм | 1600 |
| Высота, мм | 1675 |
| Масса, кг | 1800 |
