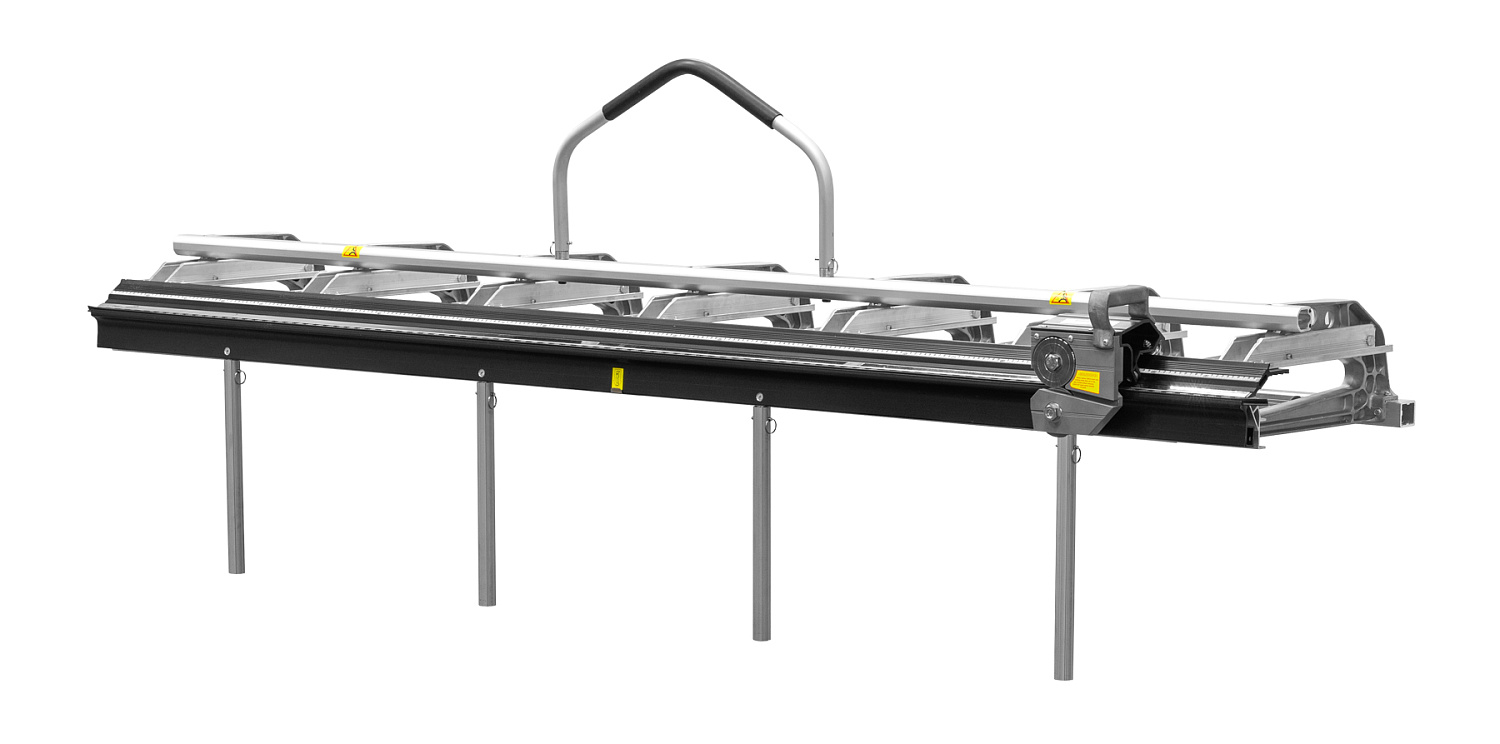

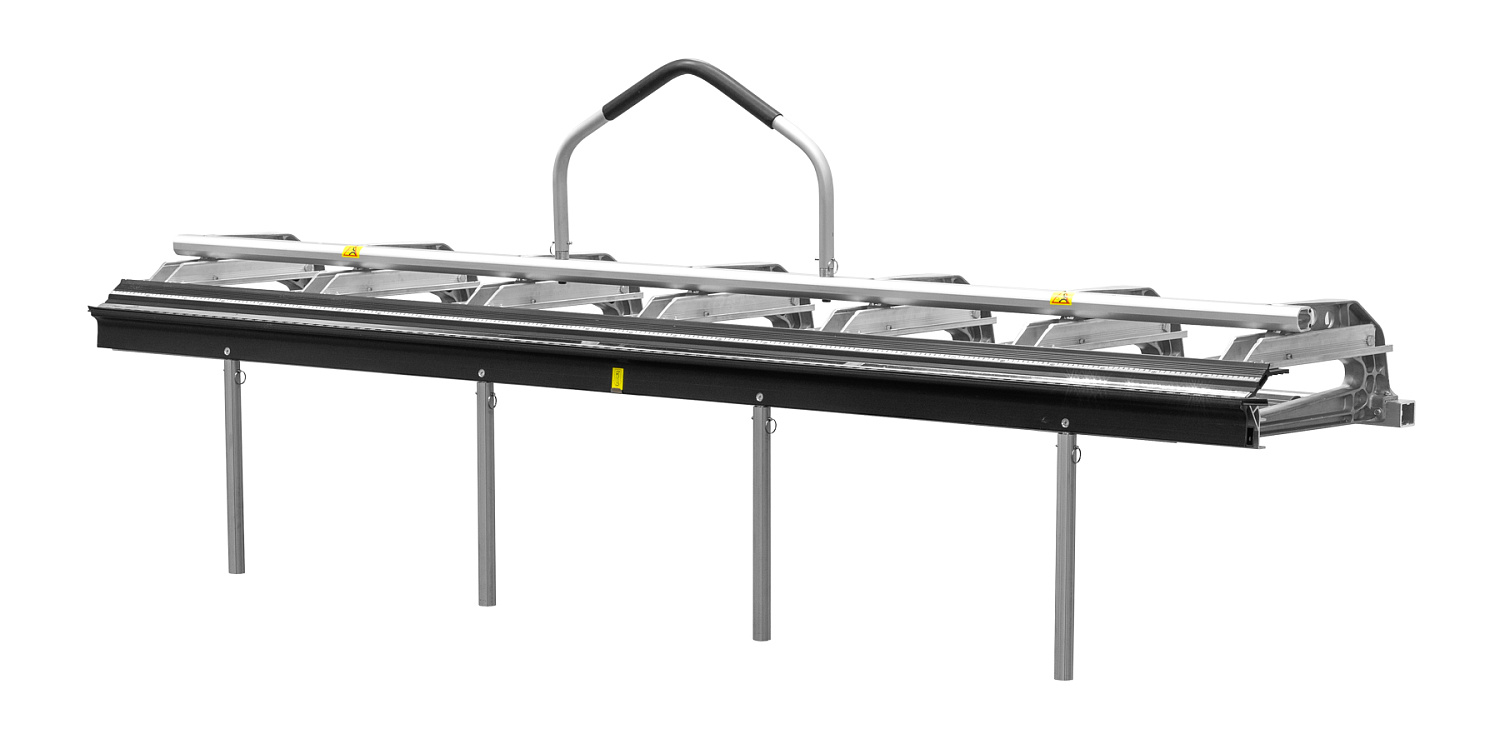

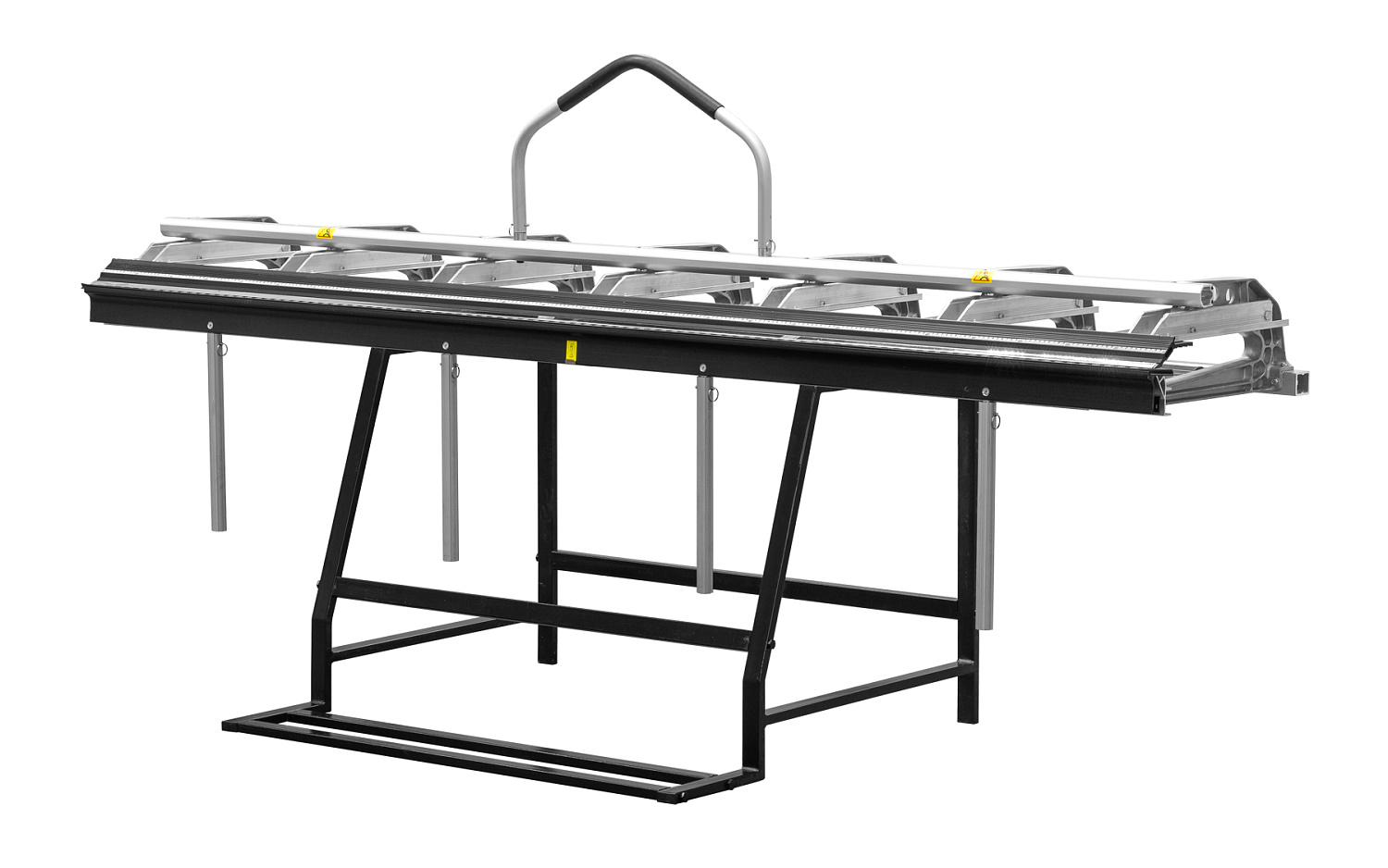

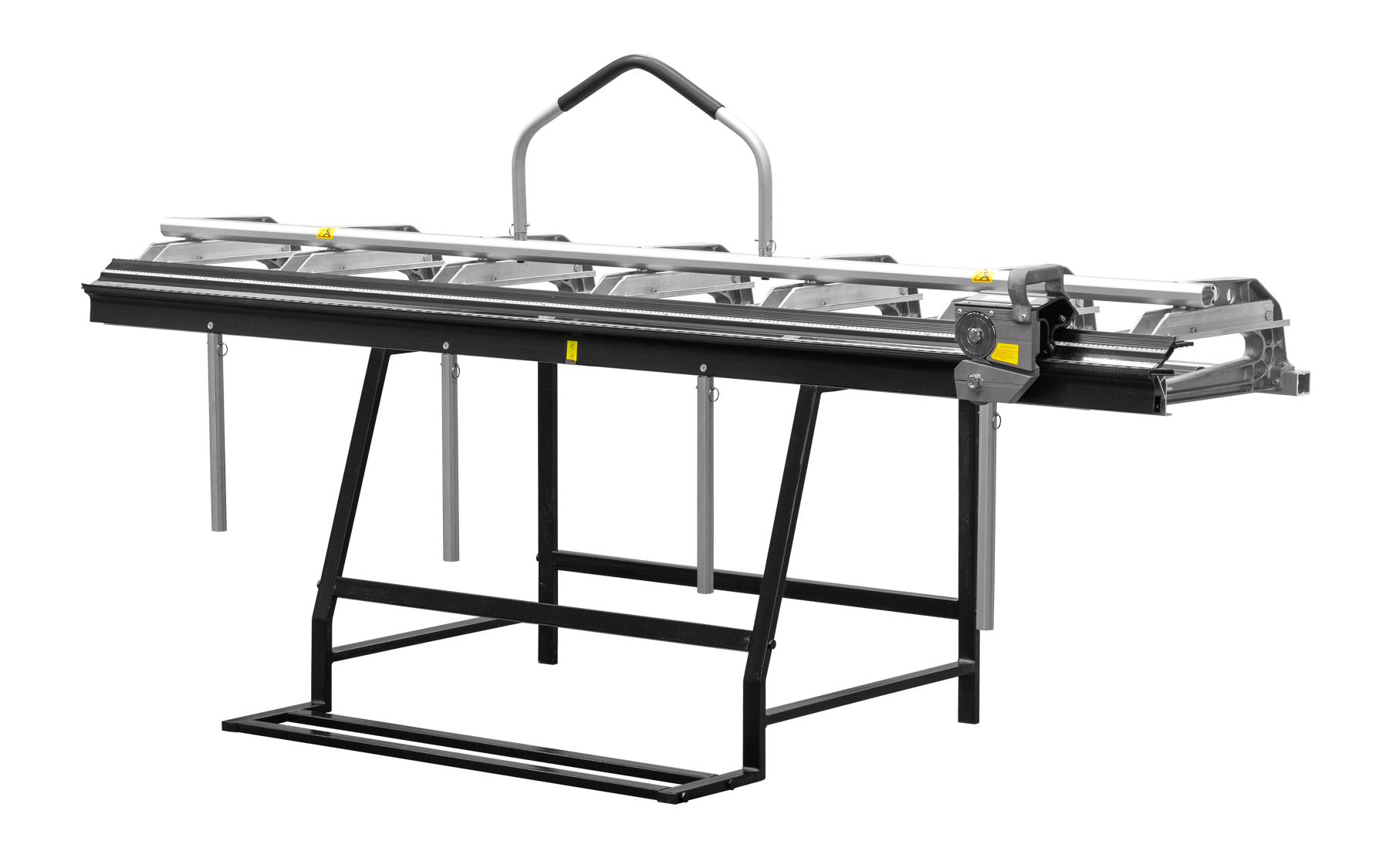

Станок Stalex MAX 20 2,2 метра

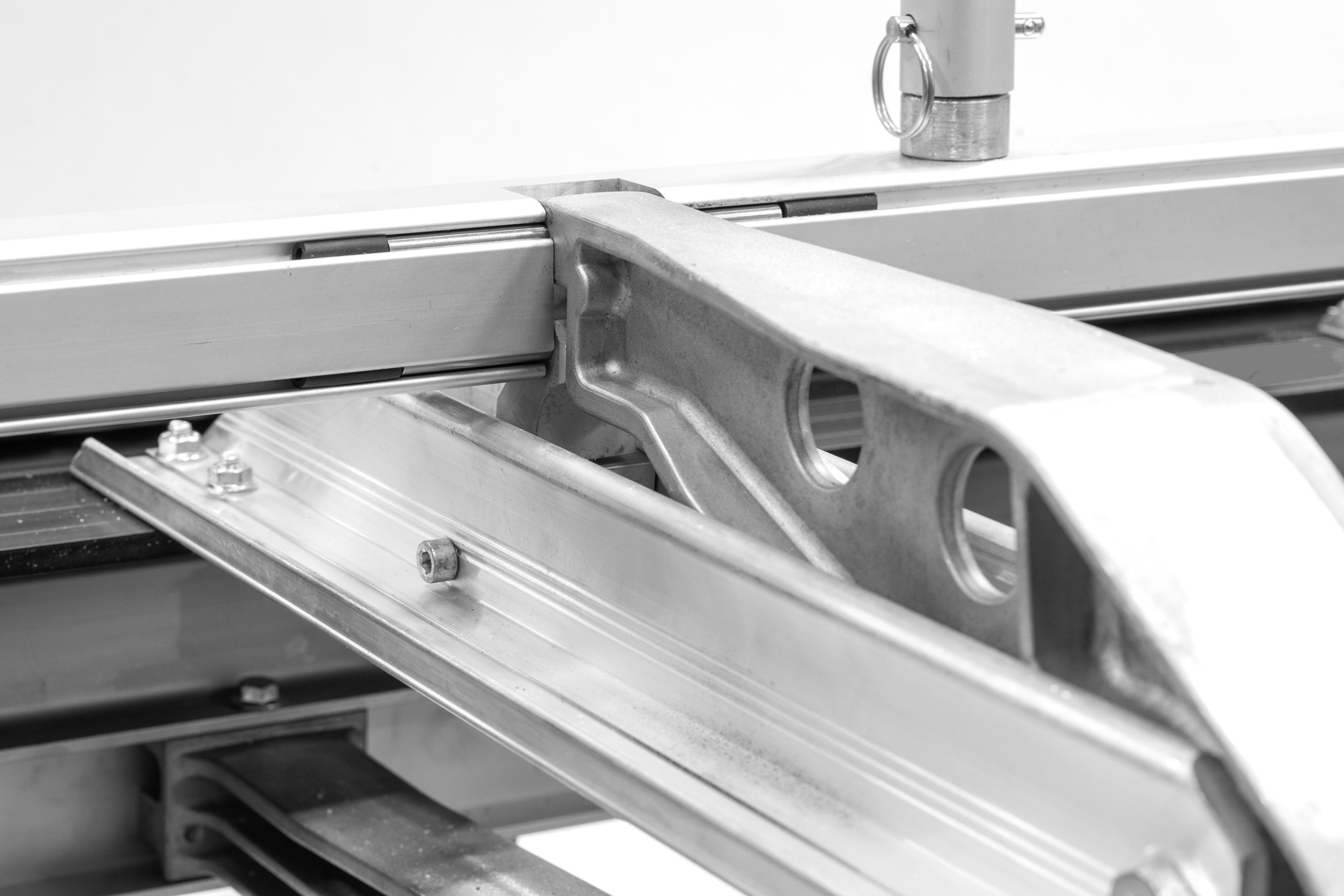

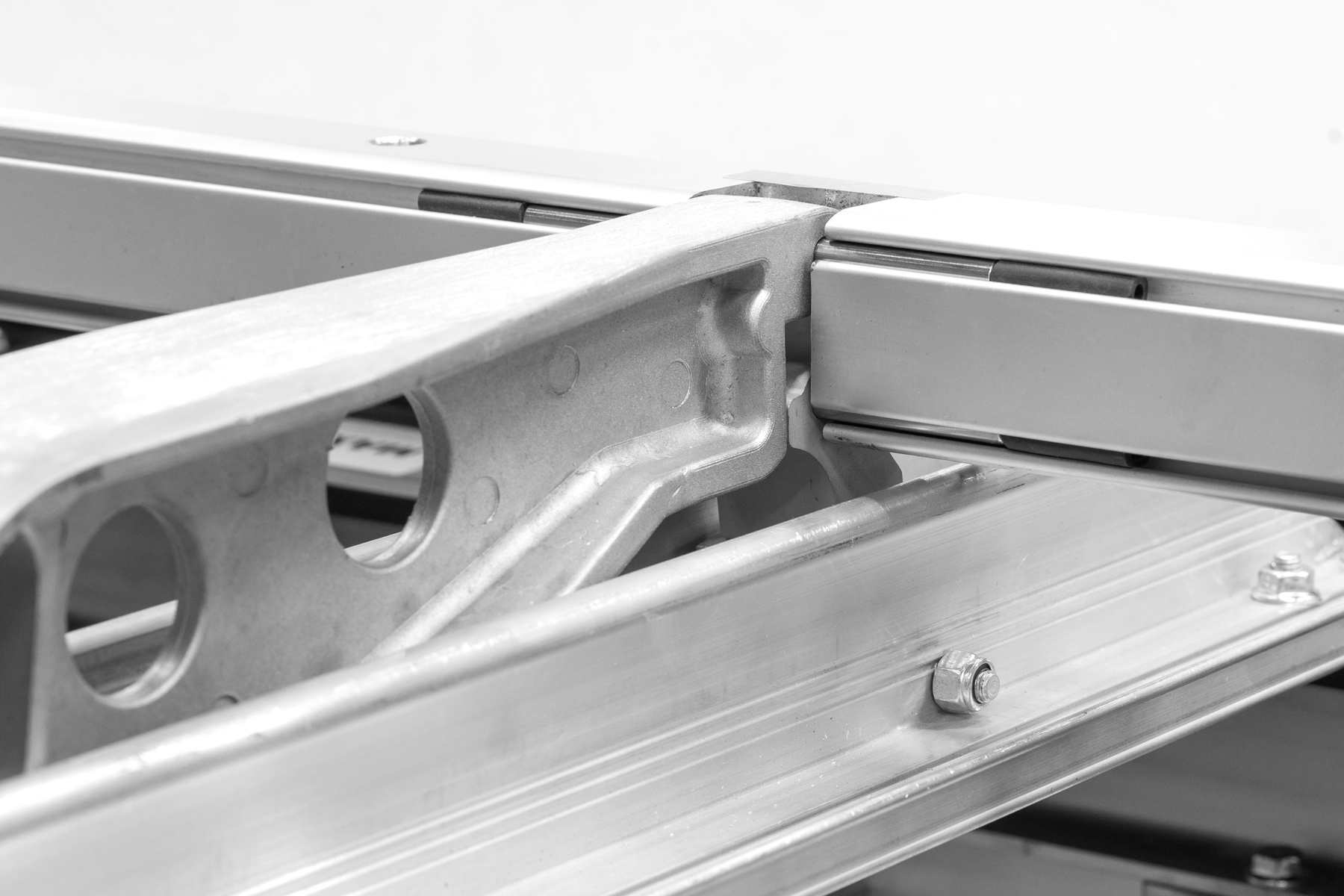

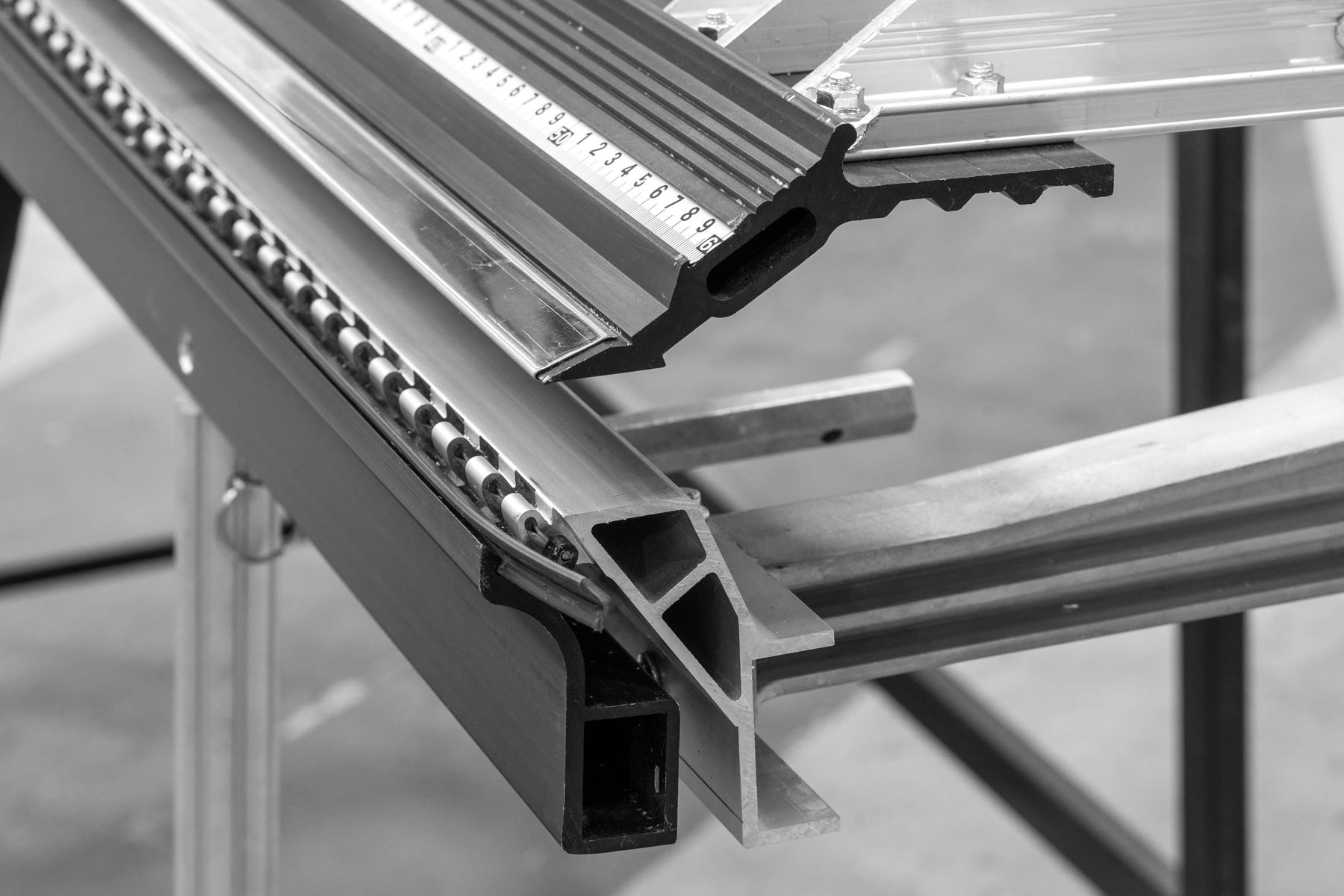

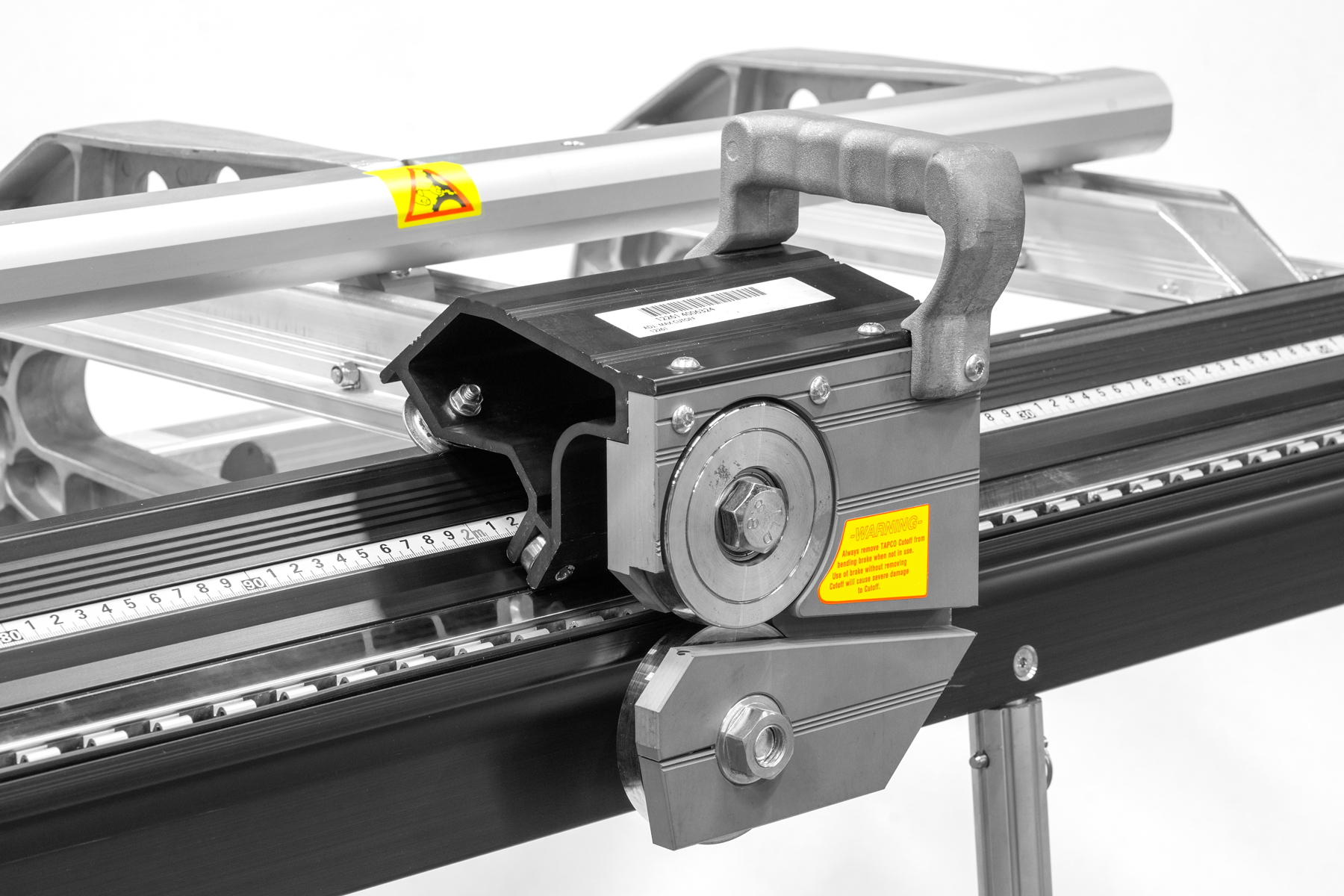

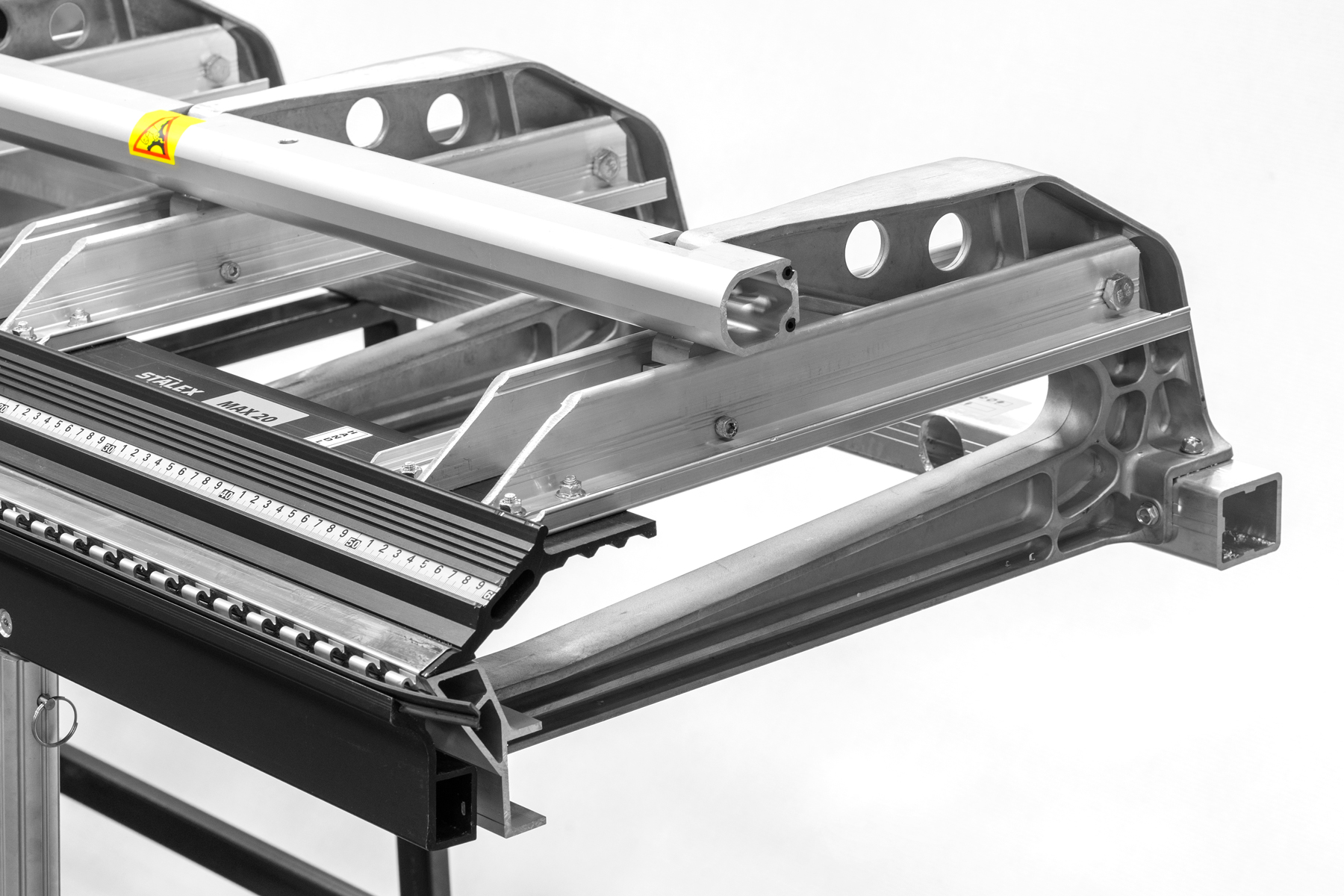

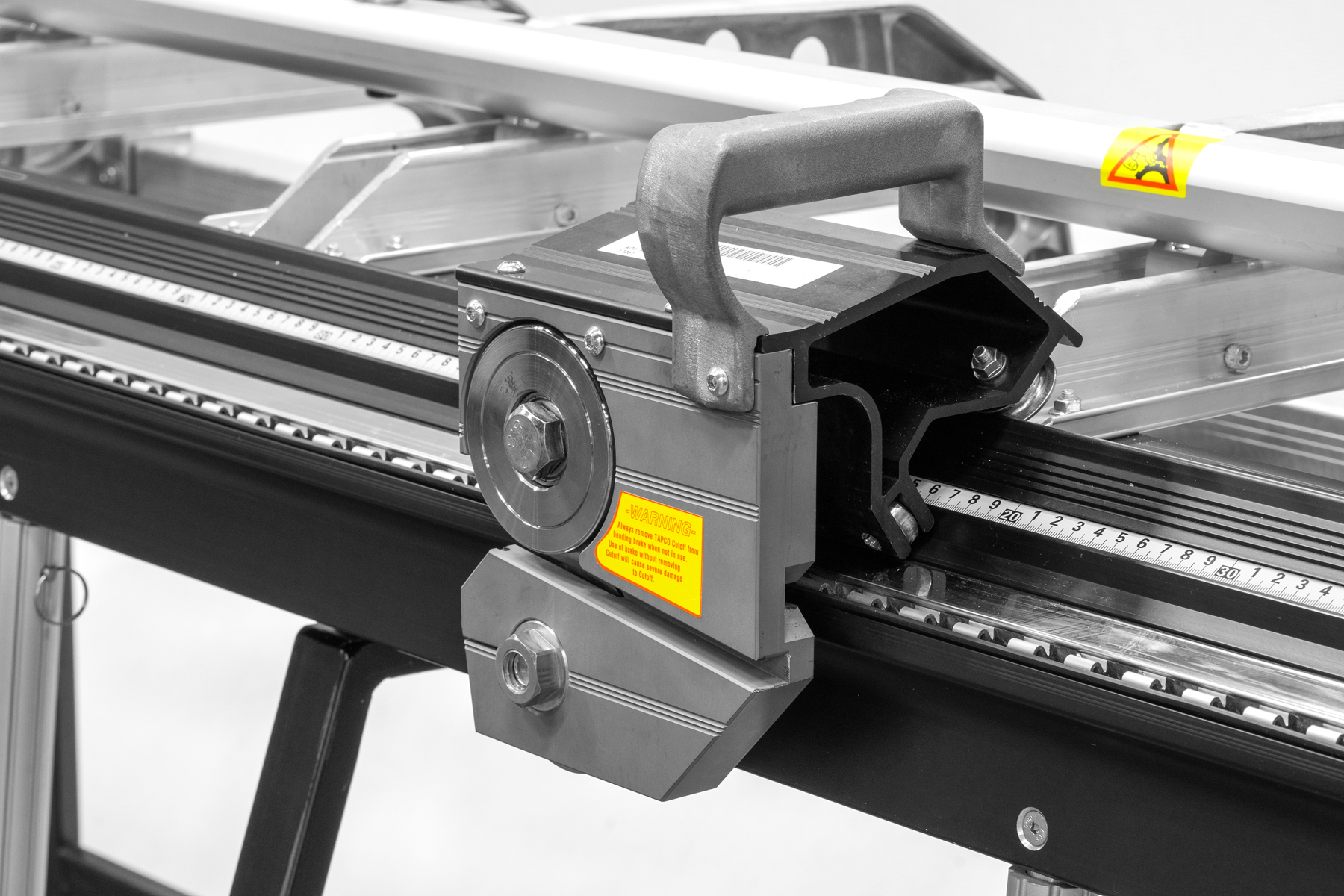

Станок для гибки листового металла Stalex MAX 20 предназначен для изготовления металлических изделий различного назначения. Это оборудование для гибки и резки листового металла имеет одну важную особенность – это лёгкий и мобильный станок, его можно использовать непосредственно на месте работ, легко перемещая станок на объекте, при этом станок имеет очень высокое качество гибки. Глубина подачи листового материала – 483 мм, ход прижима при этом – до 60 мм. Обеспечивает отличную гибку листов из стали 0,7мм, из алюминия 1,0мм и из цинка 0,8мм Может выполнять подгиб кромок на 180° (вторым догибом) На станке можно изготавливать модели с большой жесткостью. Это достижимо благодаря углу загиба - 180° Плюсы станков Stalex MAX 20 Отличительной особенностью непроходных станков является дополнительные рёбра жёсткости на литые F-образные опоры станка – отсутствие комбинированной системы негативно влияет на надежность, что влечёт за собой в лучшем случае долгосрочный и затратный ремонт. Надёжный качественный нож «МАХ Cut-Off» с безопасной и удобной рукоятью. Станки Stalex МАХ 20 имеют минимальный радиус кромки прижимной планки 2 мм – что делает станок более универсальным в работе с широким ассортиментом элементов кровли и различных профилей Эргономичные ручки станка с удобным диаметром охвата, с прорезиненным покрытием или рифлёной поверхностью. Ещё одно отличие станка Stalex MAX 20 – при загрузке листа в станок верхняя ручка расположена в горизонтальном положении, что позволяет осуществлять загрузку материала одному сотруднику. Уникальной особенностью гибочных станков являются подвижные прижимные кулачки нового образца арт.14950R – благодаря системе прижимных кулачков станки имеют чёткую фиксацию листа, вне зависимости от срока службы или состояния станка. На протяжении всего цикла жизни каждого станка, работая с тонколистовым металлом даже на максимальных толщинах – разработанная конструкция прижимных кулачков позволяет всегда чётко фиксировать лист. Поскольку листогибы являются оборудованием металлообрабатывающей отрасли, такой показатель как присутствие и наличие зап. частей является важнейшим показателем. Мы имеем постоянное наличие запасных частей и аксессуаров. К станкам Stalex МАХ 20 возможно установить дополнительное оборудование: - Угломер – обеспечивает повторяемость гиба изделий на необходимый угол - Роликовый нож MAX Cut-Off – резка тонколистого металла до 0,7мм включительно (сталь с пределом прочности не превышающий параметр σв <400 MРa) - Стойка для станка MAX 20 (Россия) – лёгкая быстро собираемая стойка, состоит из двух боковых сварных стоек / четырёх планок / восьми болтов крепления Stalex МАХ 20 изготавливается из лёгких сплавов и закалённой стали, обеспечивающих максиму мощности, прочности и мобильности. Станок не повреждает структуру и поверхность материала при гибки благодаря передовой конструкции с плавающей осью и виниловой вставки. Резка металла производится с помощью специального устройства: роликового ножа (опция). Уникальная мобильность в сочетании с прочностью и износостойкостью листогиба обеспечивается конструкцией из высокотехнологичных легких сплавов. Благодаря жесткости конструкции обеспечивается высокая точность выполняемых деталей. ОСНОВНЫЕ УЗЛЫ <img alt="22.png" src="/upload/medialibrary/68b/5s98nkjfuoyelbgprpxin83cjt4cxraz.png" title="22.png" width="800" height="430"> &nbsp; &nbsp; Наименование &nbsp; Артикул &nbsp; Фото &nbsp; Описание 1 &nbsp; Ручка верхняя для станка MAX-20/PRO &nbsp; 10540R &nbsp; <img alt="IMG_4307.jpg" src="/upload/medialibrary/f27/t60gui6lbgeziv8t3hwow8tuu2y0ppli.jpg" v:shapes="s1026" title="IMG_4307.jpg" width="250" height="167"> &nbsp; Эргономичные ручки с прорезиненным покрытием 2 &nbsp; Планка фиксирующая для станка MAX-20 &nbsp; 14682R 10454R 10458.R 10462R 10464R &nbsp; <img alt="33.jpg" src="/upload/medialibrary/5eb/li2ph4zhyscd4762kye98yu7kbpjxokp.jpg" v:shapes="i1026" title="33.jpg" width="250" height="165"> &nbsp; Предназначена для передачи равномерного усилия прижима от рукоятки - на прижимную планку, через прижимные кулачки&nbsp; 3 &nbsp; Прижимной кулачок в комплекте 14950 (Нового образца) &nbsp; 14950R &nbsp; <img alt="44.jpg" src="/upload/medialibrary/7d2/61u4e6djfg8lmq6deqp9alowx83um6d1.jpg" v:shapes="i1027" title="44.jpg" width="250" height="176"> &nbsp; Обеспечивает быстрый и эффективный зажим тонколистого материала. Конструкция позволяет быстро и точно регулировать прижимное усилие по всей рабочей длине. Артикулы запчастей необходимых для установки прижимного кулачка: 1) Верхняя часть: 10508R / 10530R (или комплект 11400R) 2) Нижняя часть: 10503R / 10520R 4 &nbsp; Планка задняя несущая для станка МАХ-20 &nbsp; 10201 10203 10205 &nbsp; <img alt="55.jpg" src="/upload/medialibrary/e81/xfuunov4xdoem0j3z88zqj6gf5cb2ly8.jpg" v:shapes="i1028" title="55.jpg" width="250" height="159"> &nbsp; Планка основание для размещения основных деталей (F-образных опор) 5 &nbsp; Опора F-образная для станка MAX-20 &nbsp; 12061R &nbsp; <img alt="66.jpg" src="/upload/medialibrary/bf5/dntfvfdqpklqxehby0boun1wm0uiw4s3.jpg" v:shapes="i1029" title="66.jpg" width="250" height="147"> &nbsp; Опора F-образная имеет рёбра жёсткости специальной конструкции, позволяющей станку работать с макс. надёжностью 6 &nbsp; Планка прижимная упорная для станка MAX-20 (в комплекте) &nbsp; 14676R 10153R 10156R 10159R 10162R &nbsp; <img alt="77.jpg" src="/upload/medialibrary/b92/w6w489ybar1pr4q7yls392cro8p2a8ha.jpg" v:shapes="i1030" title="77.jpg" width="250" height="138"> &nbsp; Изготовлена из усиленного алюминиевого профиля. В конструкции предусмотрен «рельс» для роликового ножа и установки угломеров. Кромка планки имеет радиус всего 2мм и дополнительно защищена от повреждения стальным уголком. 7 &nbsp; Планка нижняя прижимная&nbsp; для станка MAX-20 &nbsp; 14678R 12621R 12622.R 12623R 12624R &nbsp; <img alt="88.jpg" src="/upload/medialibrary/ff2/nb19biaq4tz9wy05lm6iob7kq4n7okgj.jpg" v:shapes="i1031" title="88.jpg" width="250" height="232"> &nbsp; Неподвижная планка, к которой крепиться передняя часть F-образных опор. На данной планке размещается лист металла для последующей гибки. Через стальную ось планка соединена с планкой верхней прижимной (гибочной). 8 &nbsp; Планка верхняя прижимная для станка MAX-20 &nbsp; 14680R 12625R 12626R 12627R 12628R &nbsp; <img alt="99.jpg" src="/upload/medialibrary/1ab/sht2pu1h2hj1mjf7kjzzmr51bhbaujjl.jpg" v:shapes="i1032" title="99.jpg" width="250" height="179"> &nbsp; Подвижная гибочная планка соединена с нижней прижимной планкой через стальную ось. На планке установлена виниловая вставка и ручки нижние арт. 10351R. Планка предназначена для гибки листовых металлов. 9 &nbsp; Ось стальная для станка MAХ-20 &nbsp; 102184R 10499R 10500R 10501R 10502TR &nbsp; <img alt="100.jpg" src="/upload/medialibrary/a83/36av3jg34gtjfm671da0hlj17pvrd0gu.jpg" v:shapes="i1033" title="100.jpg" width="250" height="143"> &nbsp; Ось стальная соединяет две планки: 1)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; Планка нижняя прижимная&nbsp; 2)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; Планка верхняя прижимная для размещения и гибки листовых металлов. 10 &nbsp; Вставка виниловая для станков серии&nbsp; MAX20 (1 м.) &nbsp; 100496R &nbsp; <img alt="110.jpg" src="/upload/medialibrary/686/2fm24up2b5b1bccqmdp41p7hne33m8x0.jpg" v:shapes="i1034" title="110.jpg" width="250" height="208"> &nbsp; Виниловая вставка не допускает проскальзывание кромки верхней прижимной (гибочной) планки по материалу и исключают появление царапин на окрашенных листах.
