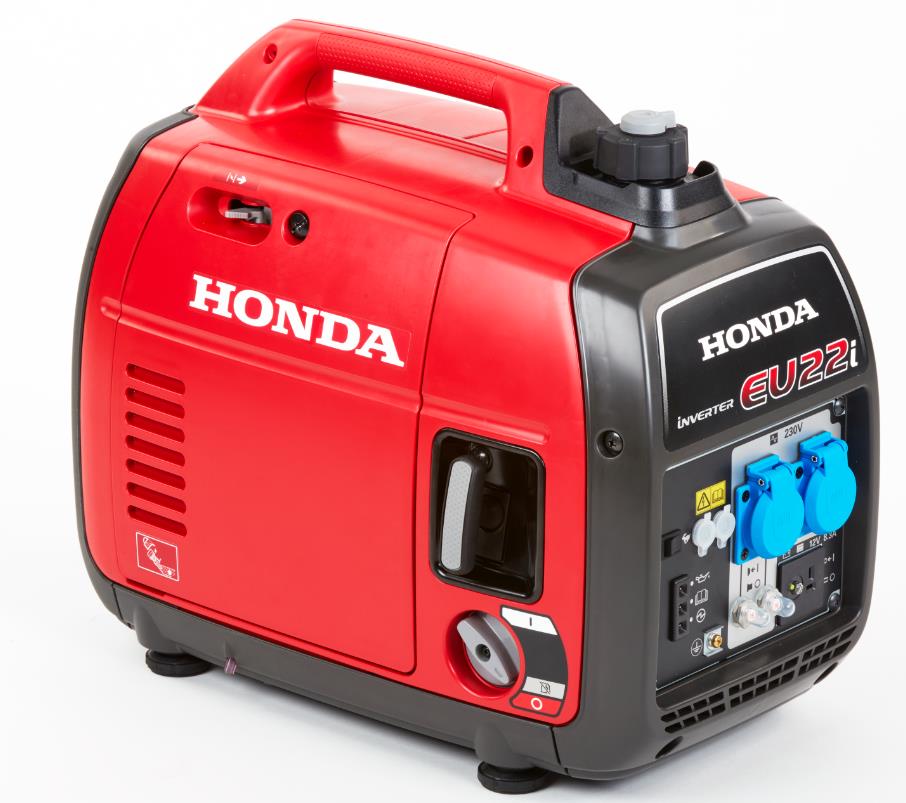

Генератор HONDA EU 22i

Предыдущая модель, Honda EU 20i – инвертор с максимальной мощностью 2,0 кВт, выпускаемый аж с 2001 года. Уникальное явление для электронной техники. Но модель изначально была настолько хорошо продумана, что ни в каких принципиальных изменениях не нуждалась. Однако почти два десятилетия – немалый срок, и в 2018 году появился новый генератор – Honda EU 22i. Внешне он мало отличается от предшественника, почти все изменения относятся к «начинке», то есть двигателю и альтернатору.

Увеличение мощности новой модели на 200 Вт считается одним из самых весомых улучшений с точки зрения пользователя. Хотя может показаться, что различие не так уж велико – всего-то десяток процентов. Но надо учесть, что для новой станции и двигатель, и альтернатор должны быть мощнее. При этом габариты и вес нового генератора остались практически такими же, как и у Honda EU 20i, то есть возросла не просто мощность, а удельная мощность (на единицу веса). А это уже задача совсем другого уровня. Стоит отметить, что у новой станции модернизирован и ряд других элементов.

Для более предметного описания перечислим сначала основные особенности, присущие обоим генераторам, а затем кратко опишем улучшения.

ОБЩИЕ МОМЕНТЫ

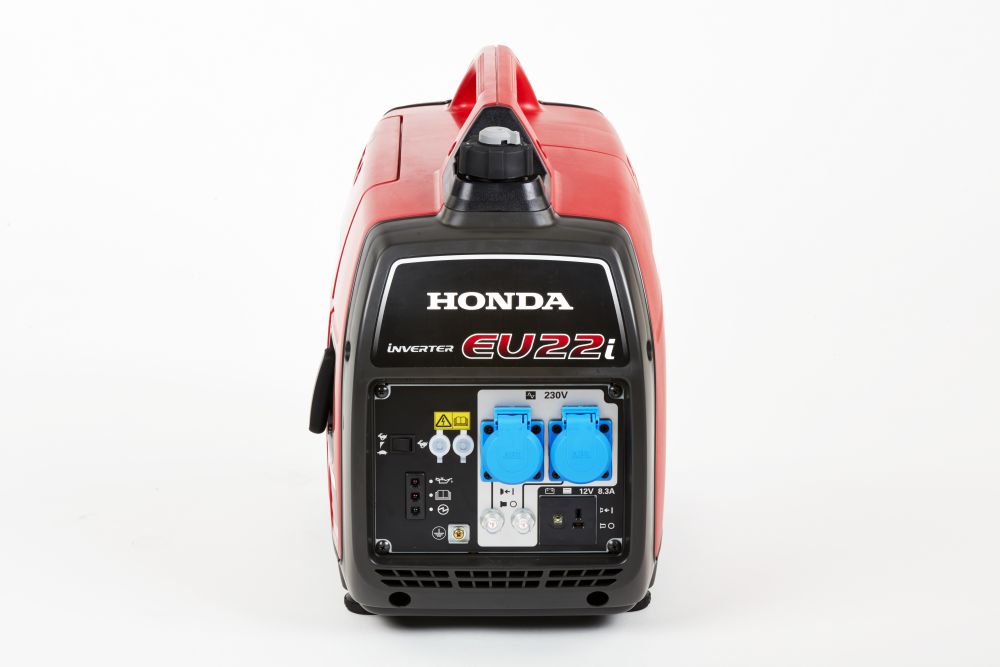

Корпус станций представляет собой «чемоданчик» с удобной ручкой для переноски. Панель управления расположена на торце корпуса, включает в себя силовые выходы, устройства безопасности и ряд других элементов. Панели на старой и новой моделях ничем принципиально не отличаются (1).

Для подключения потребителей на панели предусмотрены две розетки 230 В и выход постоянного тока 12 В для подзарядки аккумуляторов. Каждый контур защищён отдельным предохранителем. Эти элементы занимают правую половину панели. На левой находятся вывод для подключения заземления, три светодиода (работы, перегрузки и недостаточного уровня масла в двигателе), переключатель режимов и разъёмы для параллельного подключения. Переключателем выбирают один из двух режимов – экономичный или максимальной нагрузки. При малой и постоянной нагрузке инвертор переключают в экономичный режим. В нём обороты двигателя автоматически регулируются с тем, чтобы альтернатор вырабатывал ровно столько энергии, сколько требуется в текущий момент. Если же речь идёт о подключении мощных потребителей, работающих в прерывистом режиме (например, электроинструментов), выбирается режим максимальной нагрузки.

Оба генератора сохранили крайне низкий уровень шума во время работы, что вообще мало характерно для бензиновых генераторов. В конструкциях применён специально разработанный глушитель выхлопных газов, а также звукоизолирующий корпус с системой гашения вибраций. Это позволяет размещать устройство совсем близко к дому, рабочему месту или брать его на пикник, не переживая о дискомфорте, вызванным лишним шумом.

Обе модели имеют декомпрессионную систему лёгкого старта, с которой справится даже ребёнок. Параллельное подключение – также интересная особенность моделей. Она пригодится тем, кому может потребоваться больше мощности при сохранении мобильности и лёгкой транспортировки. В китайских копиях генераторов она практически не встречается (для удешевления производства эту функцию «выбрасывают» в первую очередь). С помощью специального кабеля два работающих генератора реально соединить друг с другом. Выходная электрическая мощность, соответственно, удвоится.

Крышка топливного бака генератора снабжена вентиляционным колпачком – после окончания работы достаточно повернуть рычажок на ней, чтобы избежать испарения и разлива топлива при хранении и перевозке устройства. Под крышкой на корпусе предусмотрены отбортовки – чтобы при заправке случайно пролитое топливо не попало на панель управления.

С правой стороны генератора, наверху, находится небольшая съёмная крышка для доступа к свече зажигания. С левой – рукоятка ручного стартёра, топливный кран, совмещённый с выключателем зажигания, рычажок воздушной заслонки и съёмная панель для доступа к воздушному фильтру и маслозаливной горловине (через неё же масло и сливают при замене). В общем, и использование, и сервисное обслуживание аппарата не доставляет никаких проблем. Впрочем, на новой модели не только установлены другие двигатель и альтернатор, но и проведён ряд улучшений конструкции, ещё более увеличивающих надёжность и упрощающих обслуживание.

УЛУЧШЕНИЯ В НОВОЙ МОДЕЛИ

Двигатель. Это один из двух основных компонентов любой мини-электростанции. На Honda EU 20i был установлен верхнеклапанный (OHV) двигатель Honda GX 100. Как и генератор, он был представлен компанией в 2001 году и предназначался не только для генераторов, но и для вибротрамбовок. Этот факт уже достаточно говорит о качестве исполнения. Трамбовки – профессиональный инструмент, поэтому двигатель рассчитан не только на частное, но и на коммерческое применение.

Сейчас история полностью повторяется. В этом году компания Honda представила новый двигатель Honda GXR120, предназначенный для использования, в частности, на вибротрамбовках. Именно он и установлен на новых моделях генераторов.

Этот двигатель имеет верхнее расположение распредвала (OHC) и чугунную гильзу цилиндра – для увеличения ресурса. В сравнении с Honda GX 100 новый двигатель имеет больший объём (почти на 25 см³), более высокую мощность (2,7 кВт против 2,1 кВт при 3600 об/мин), но за счёт более современной конструкции новинка экономичнее примерно на 6% и при этом соответствует стандарту Euro-5.

Альтернатор. Второй важнейший компонент мини-электростанции. Как раз от него зависят мощность генератора и множество других параметров. На альтернаторе Honda EU22i модернизирована конфигурация статора и ротора, применены более мощные и более тонкие магниты, а также увеличено количество слоев обмотки. В результате альтернатор стал мощнее без увеличения веса.

Инвертор. Новый встроенный цифровой микропроцессор, контролирующий идеальную синусоиду тока, совмещён с автоматическим регулятором напряжения, который подстраивается под изменение нагрузки быстрее большинства моделей конкурентов. Оба компонента сопряжены с охлаждающим радиатором со встроенным датчиком теплозащиты, что значительно повышает защиту при перегрузках и увеличивает срок службы генератора (2).

Улучшенная вентиляция корпуса. Внешне корпусы моделей Honda EU20i и EU22i почти не отличаются, но у новой модели есть дополнительные вентиляционные отверстия для улучшения системы охлаждения (3). Эти на первый взгляд незначительные изменения позволяют добиться большего охлаждения инверторного блока, восприимчивого к теплоте, и обеспечить тем самым стабильность параметров тока и долговечность эксплуатации всей системы, в особенности при перегрузках.

Новая функция – принудительная выработка топлива. Различия видны на фото (4) и (5).

При долгом (свыше 10 недель) хранении в баке топливо портится – разлагается, его качество ухудшается. Использование такого топлива чревато ухудшением работы и даже полным отказом в работе оборудования. На новой модели топливный кран имеет отдельное положение, в котором возможна полная выработка всего топлива из бака. Это упрощает постановку техники на долгое хранение и позволяет обеспечить стабильную работу оборудования в течение всего срока эксплуатации.

Улучшенный доступ к масляной горловине. Фото (6) и (7).Через горловину на этих генераторах масло не только заливают, но и сливают. Операции простые, но требуют некоторой аккуратности. При переполнении картера во время заливки или в процессе слива масло стекает по «язычку» под горловиной и отводится наружу. Однако при неаккуратном обращении оно может попасть внутрь корпуса. На новой модели увеличены размер «язычка» и диаметр горловины, сама она находится ближе к пользователю. В итоге сливать и заливать масло через горловину на новой модели стало удобнее.

Новый защитный кожух шнура стартёра. Эта и следующая особенности генераторов тоже можно увидеть «в сравнении» на фото (4) и (5). На предыдущей модели защитного кожуха шнура стартёра как такового не было. Со временем, при длительной эксплуатации, это могло приводить к износу (разрыву) шнура, а иногда даже к повреждению корпуса генератора. Установка кожуха устранила данную проблему, значительно увеличив срок службы шнура и в конечном счёте надёжность работы.
