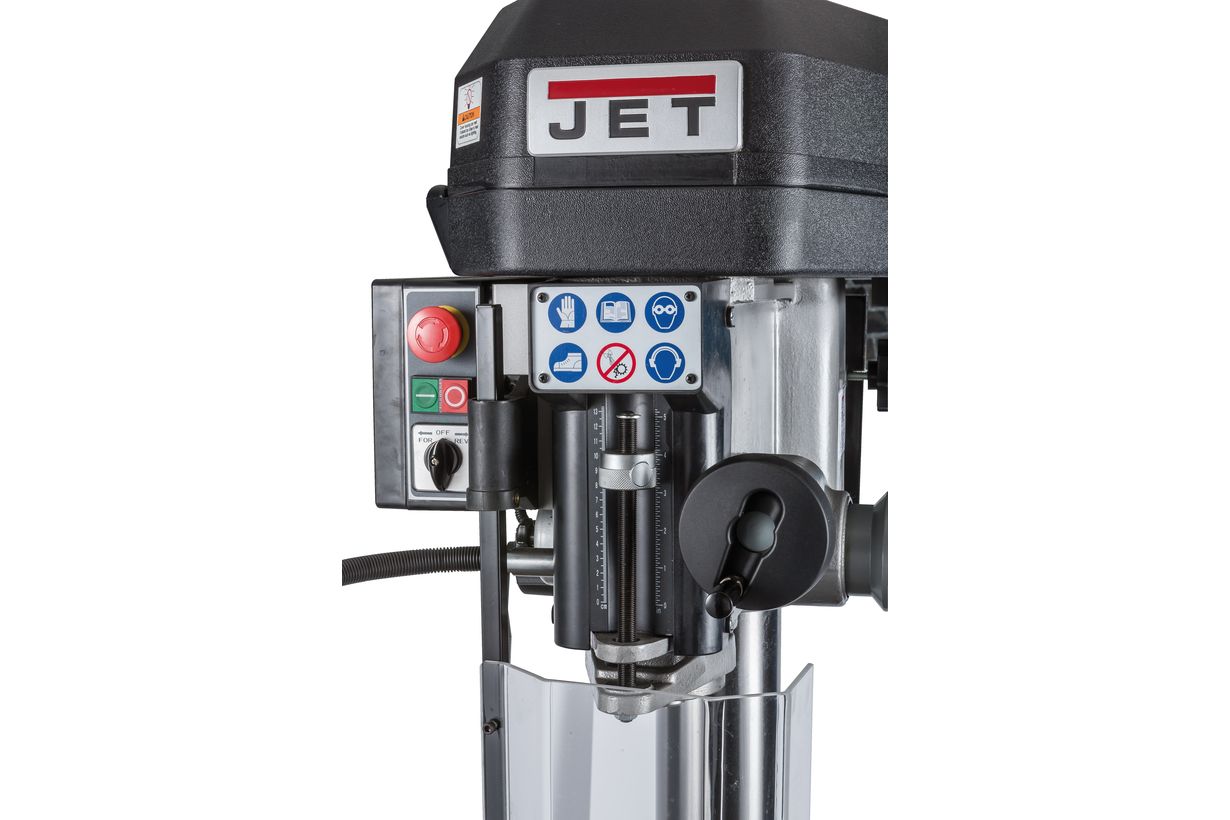

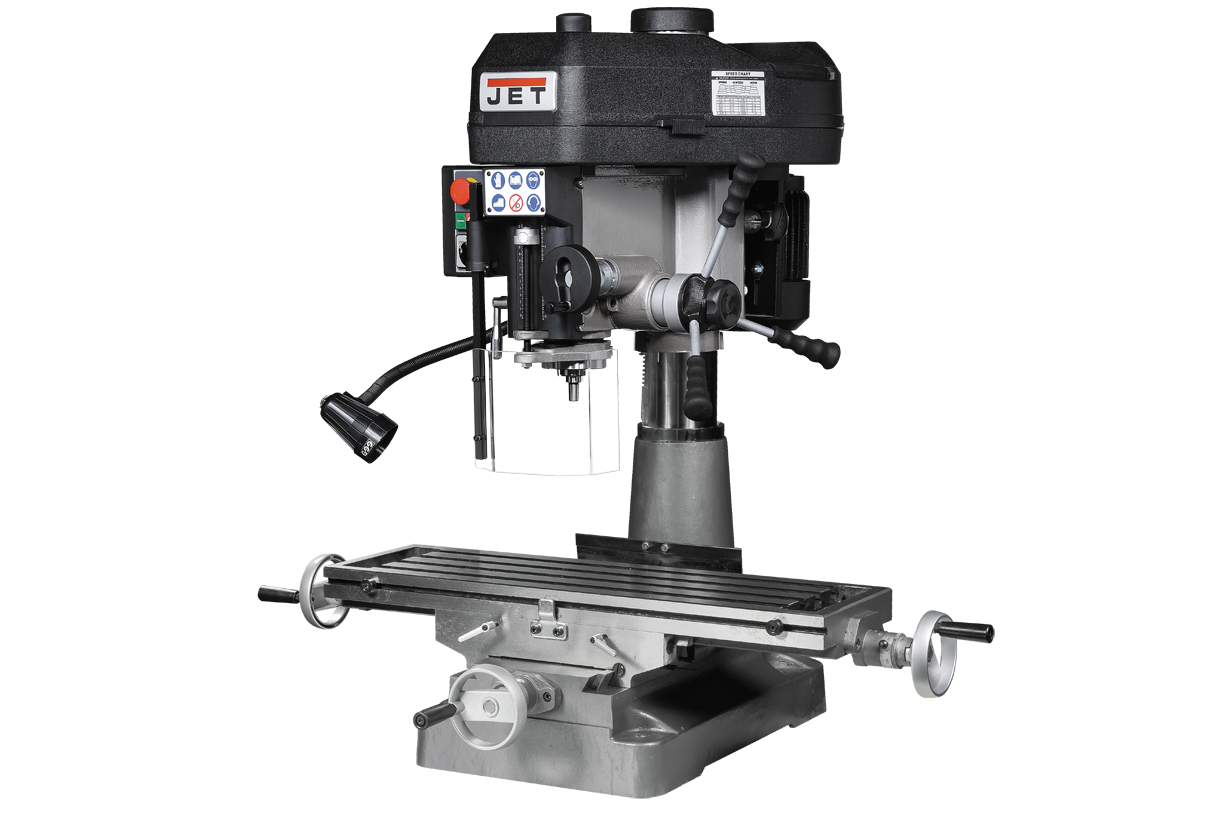

JET JMD-18 Фрезерно-сверлильный станок
Особенности:
- мощная литая стойка и чугунная станина из серого чугуна
- асинхронный электродвигатель большой мощности

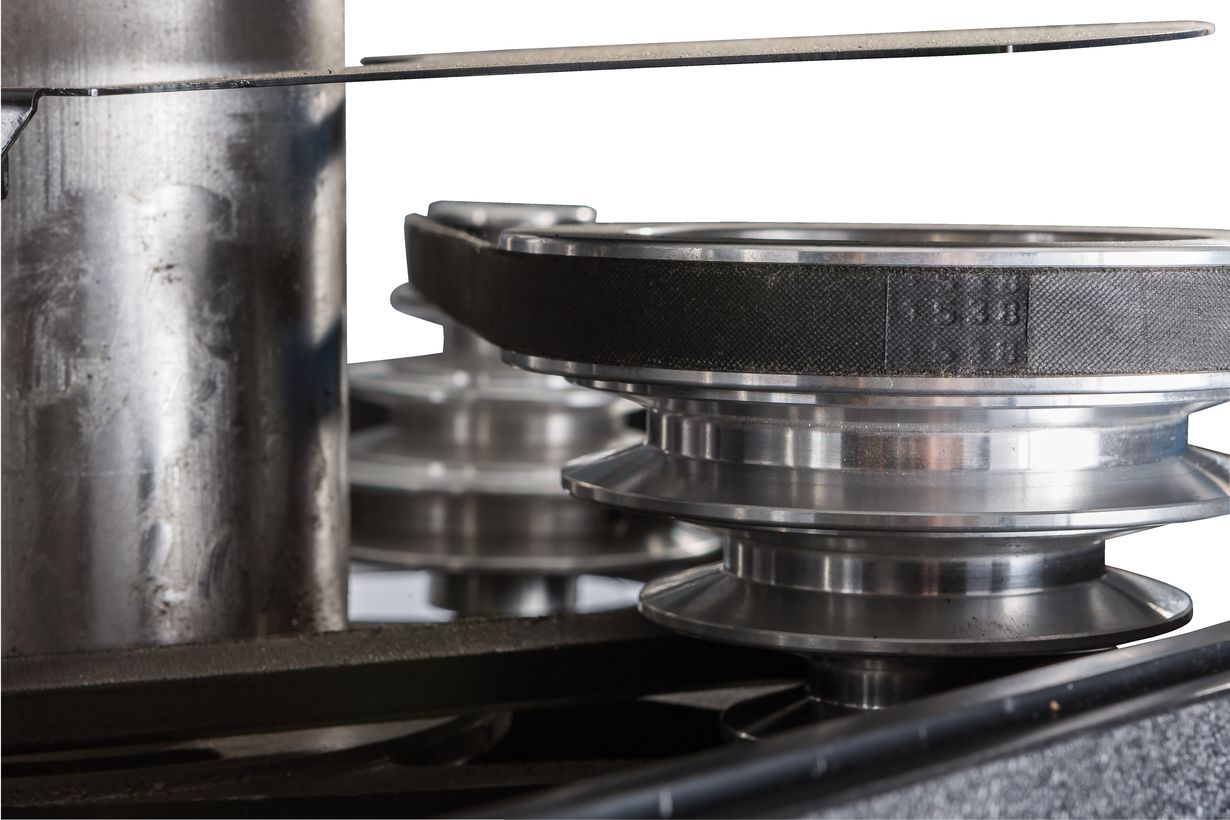

- ременная передача, 12-ть передач

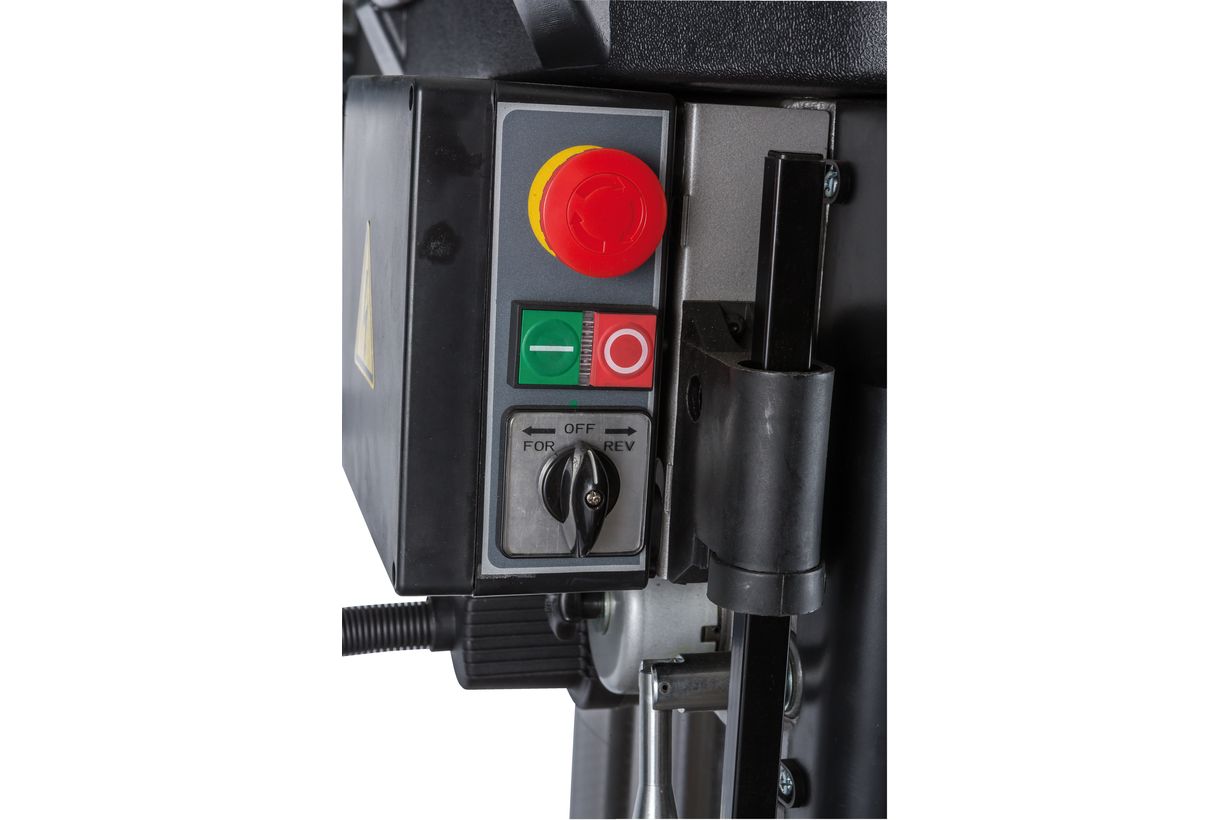

- функция реверса двигателя

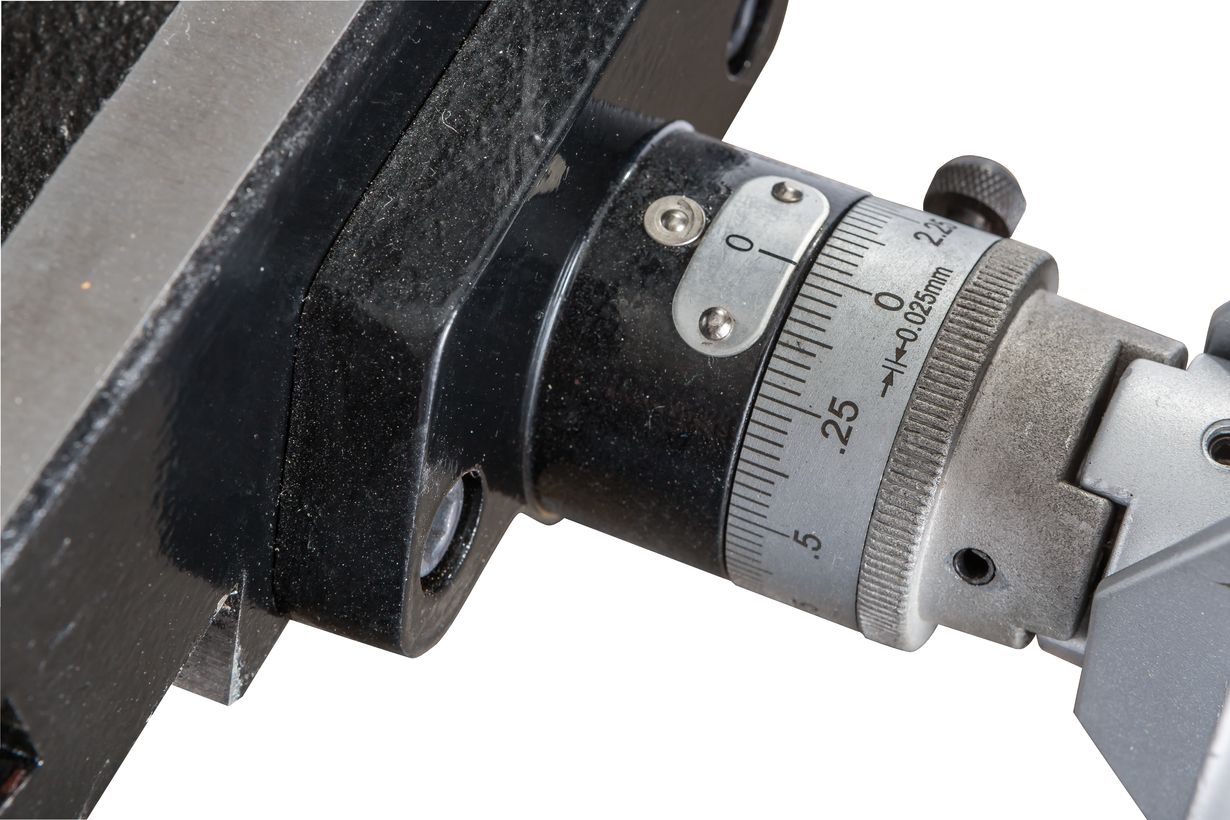

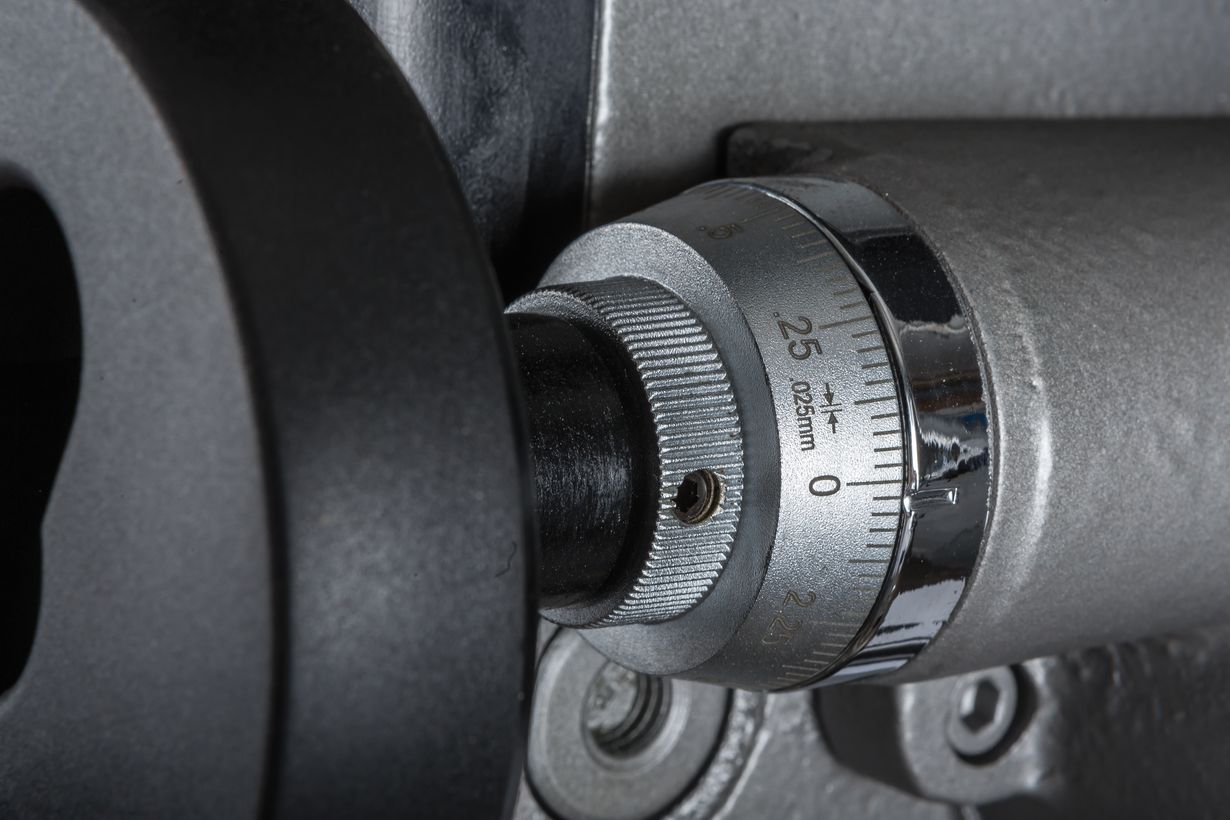

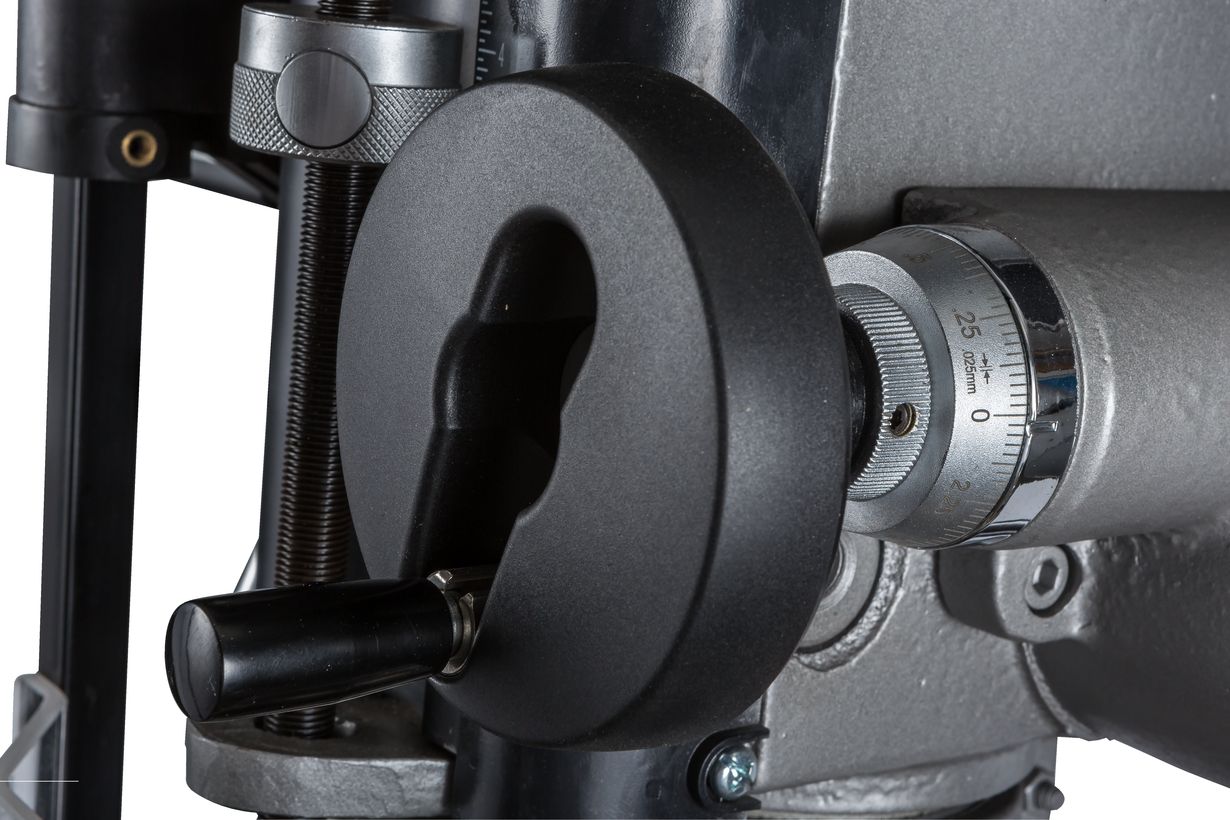

- точная регулировка
- глубины сверления
- конические роликовые подшипники в опоре шпинделя

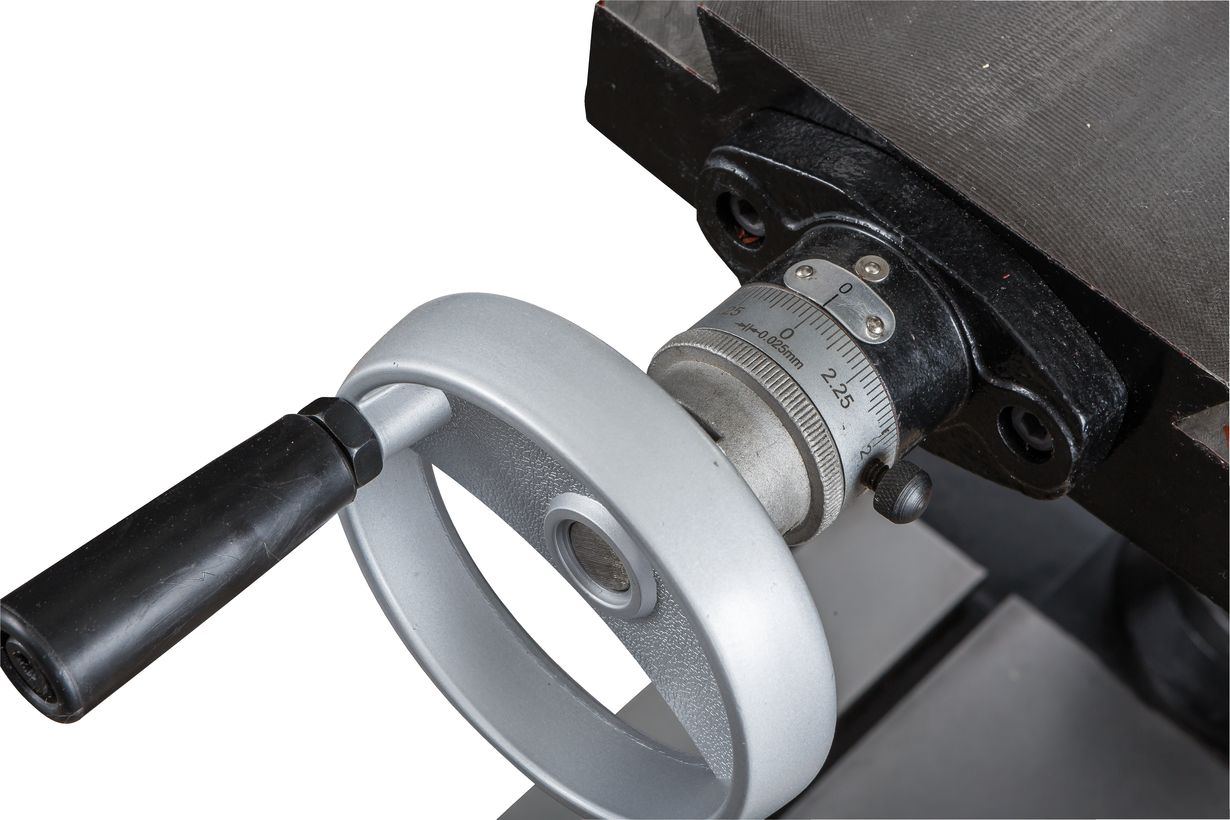

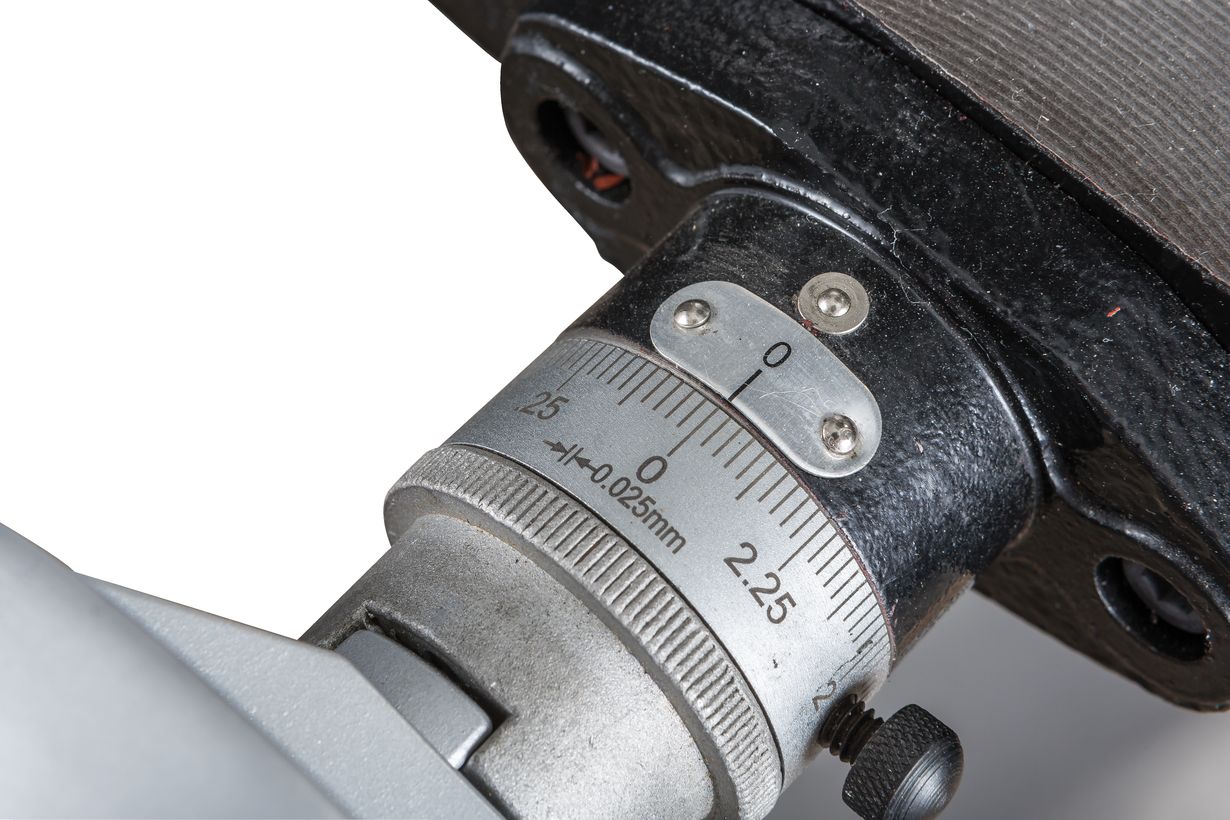

- крестовый прецизионный стол
- механизм поворота головы на 360°

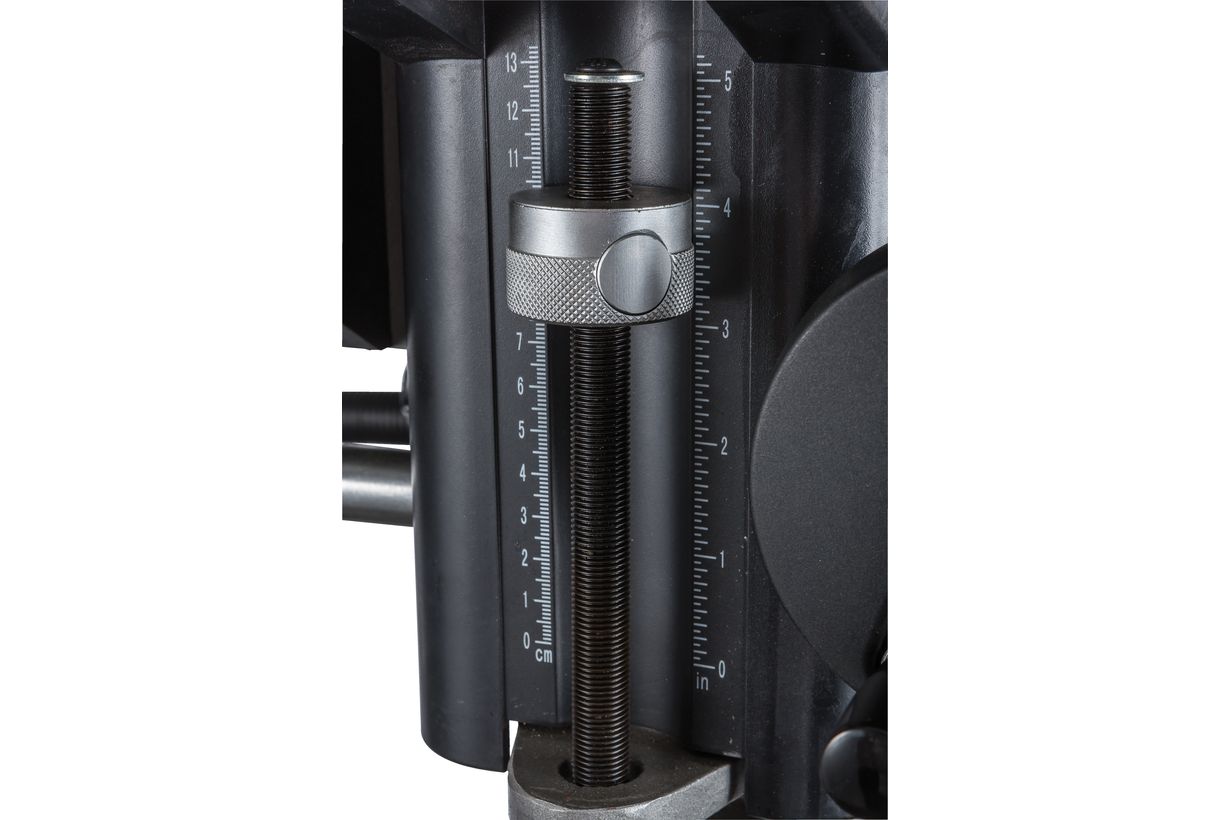

Сверлильно-фрезерный станок JMD-18 по функциональным возможностям представляет собой аналог модели JMD-15, имея более мощный электродвигатель и большие габариты. Эта модель предназначена для выполнения большого объема работ, связанных с фрезерованием и сверлением. Мощная литая станина, массивная стойка изготовлены из литого чугуна, создающие необходимую устойчивость всей конструкции. Модель JMD-18 оснащена механизмом поворота головы на 360 0, создавая широкие возможности для технологической обработки заготовок. Фрезерная головка в этой модели имеет функцию изменения положения в горизонтальной плоскости. Качество обработки заготовок обеспечивается наличием контроля над глубиной сверления.

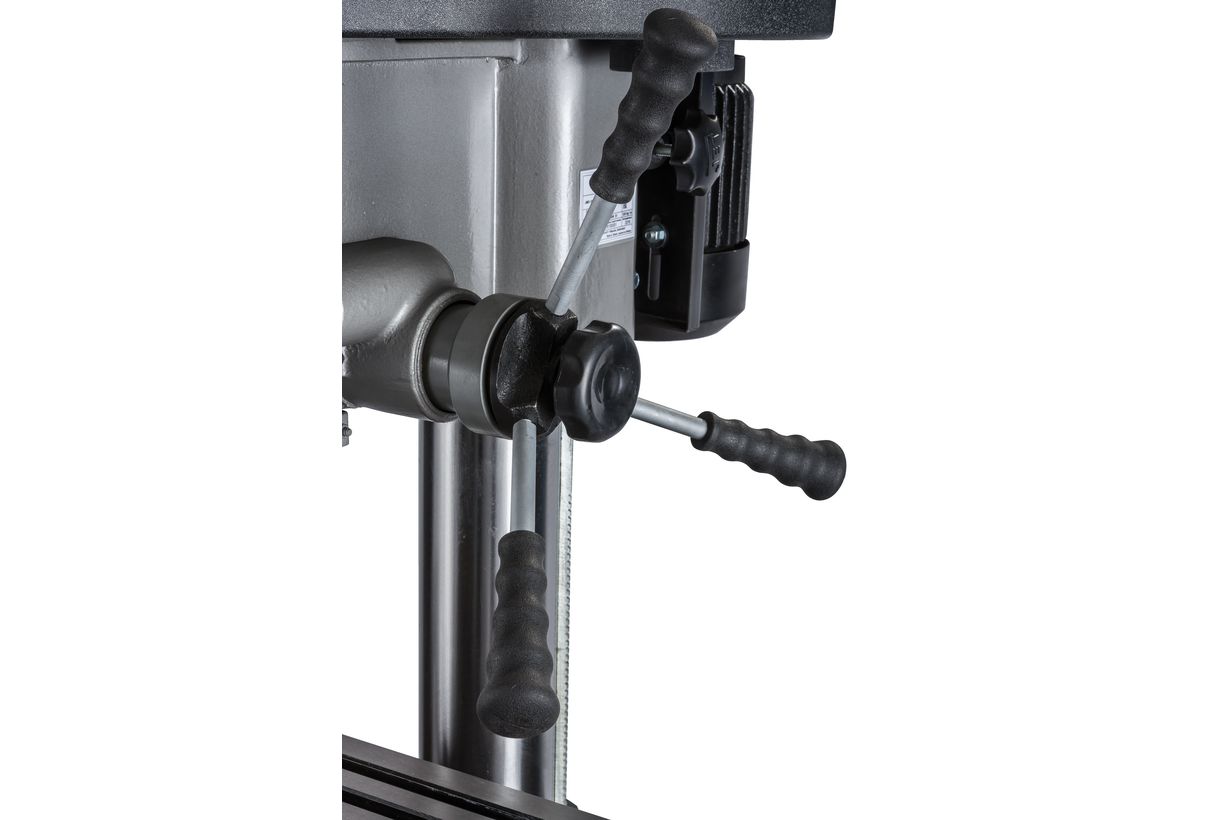

Сверлильно-фрезерный станок выполняет широкий спектр операций. Максимально допустимый диаметр сверления составляет 30 мм. При выполнении фрезерных работ допускается работа концевыми фрезами с максимальным диаметром 20мм и фрезами для торцевого фрезерования с максимальным диаметром 75мм. Модель оснащена шпинделем с конусом МК3, зажимная тяга которого составляет М12. Для повышения жесткости фиксации опора шпинделя оборудована группой конических подшипников. Ход пиноли составляет 125мм. Для повышения качества обработки и повышения производительности работ, на станке установлена функция микроподачи шпинделя. Технологический процесс контролируется механической регулировкой вылета шпинделя.

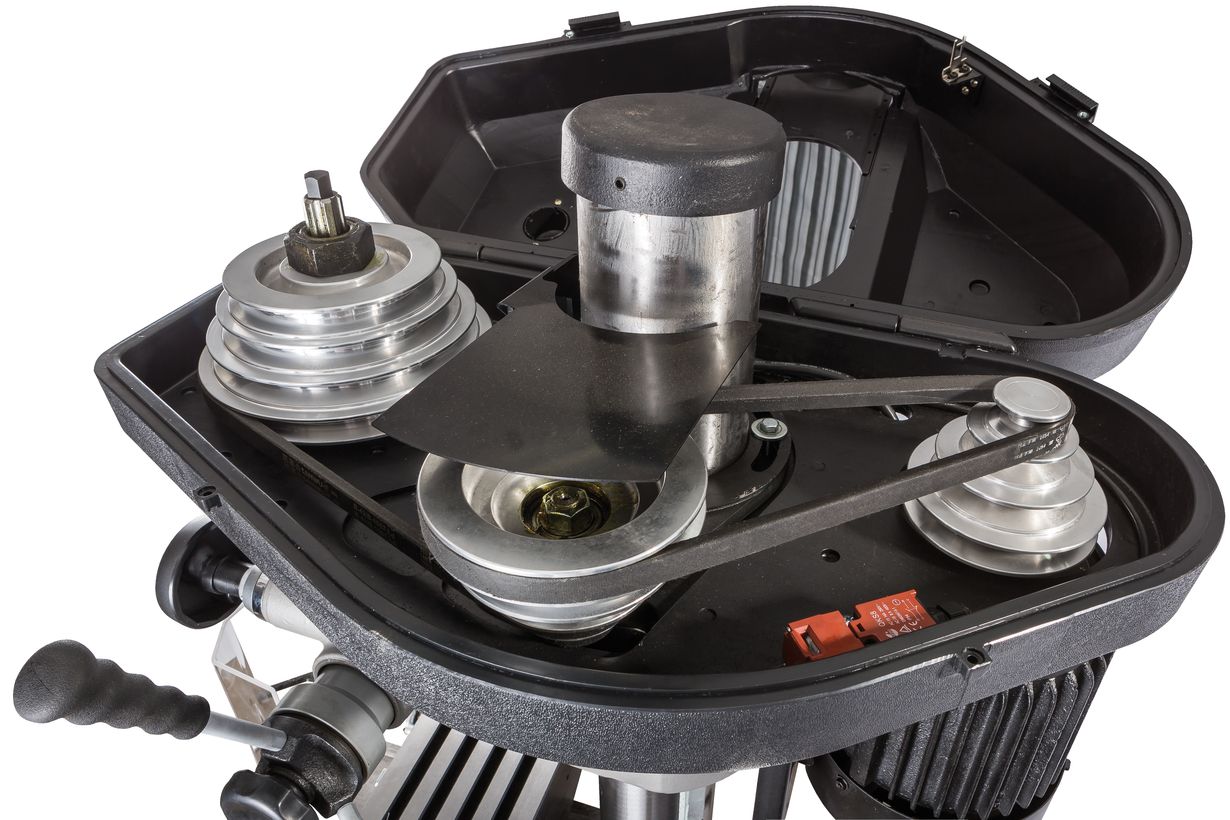

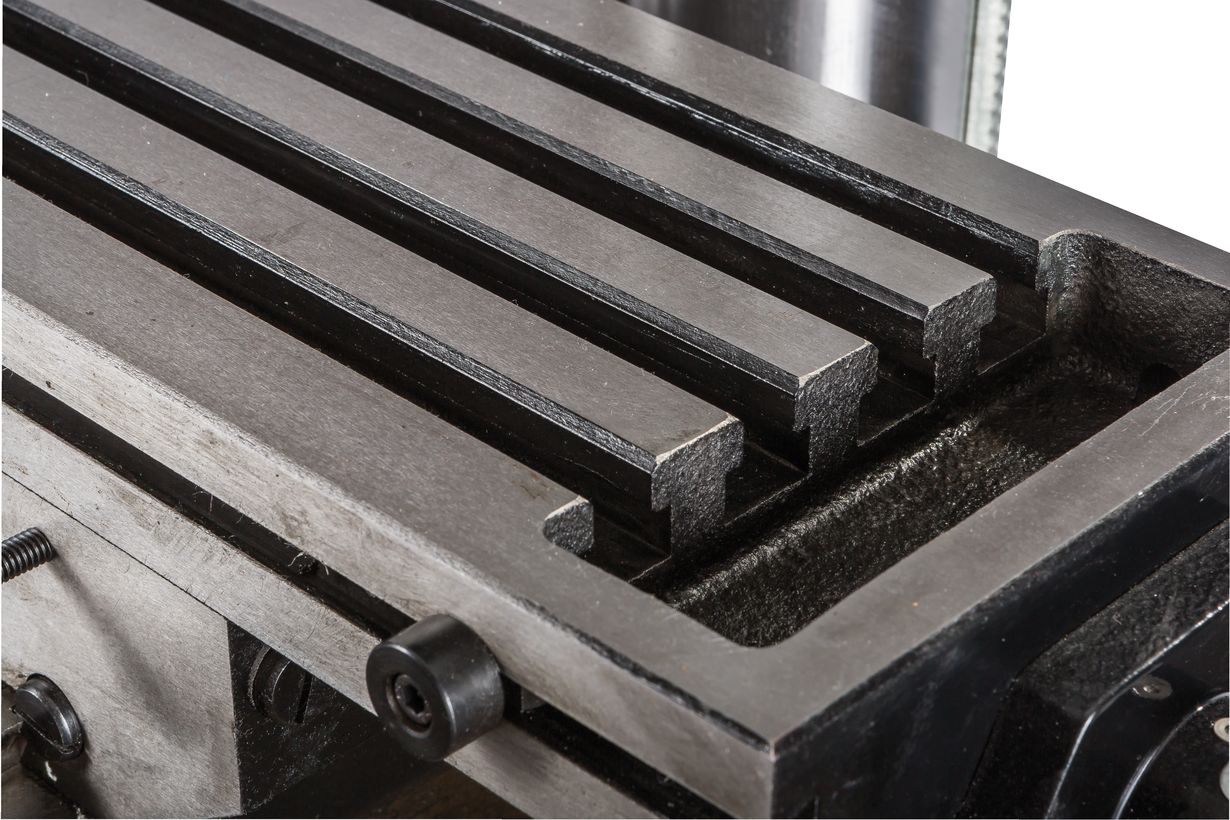

Моторная группа станка имеет мощный асинхронный двигатель - 1,5 кВт, имеющий функцию реверса. Благодаря реверсу шпиндель может вращаться вправо и влево. Наличие ременной передачи с концевым выключателем, позволяет выполнять обработку в 12-ти скоростных режимах. Частота диапазона вращения шпинделя составляет 125-2500 об/мин. Крестовый стол с 3-мя Т-образными пазами шириной 16 мм, позволяют выполнять установку дополнительной оснастки. Рабочий стол оснащен прецизионным механизмом.

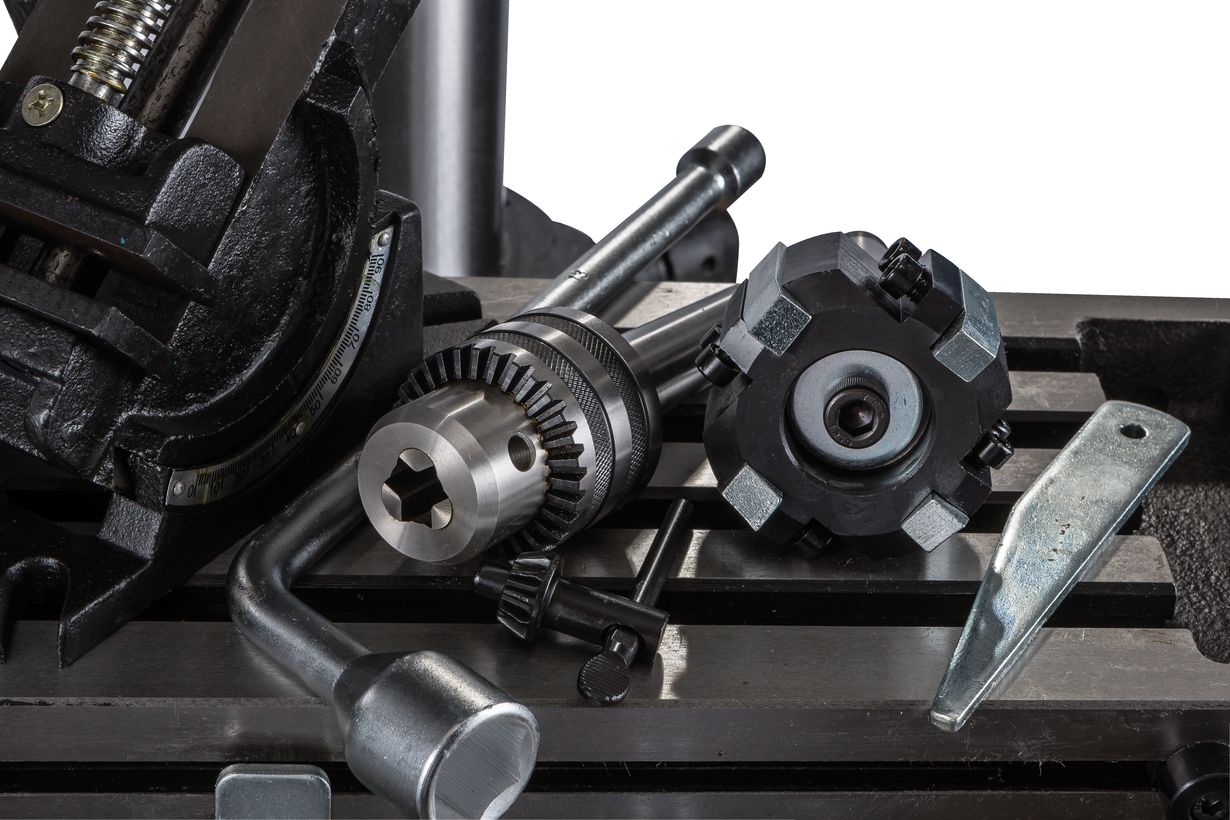

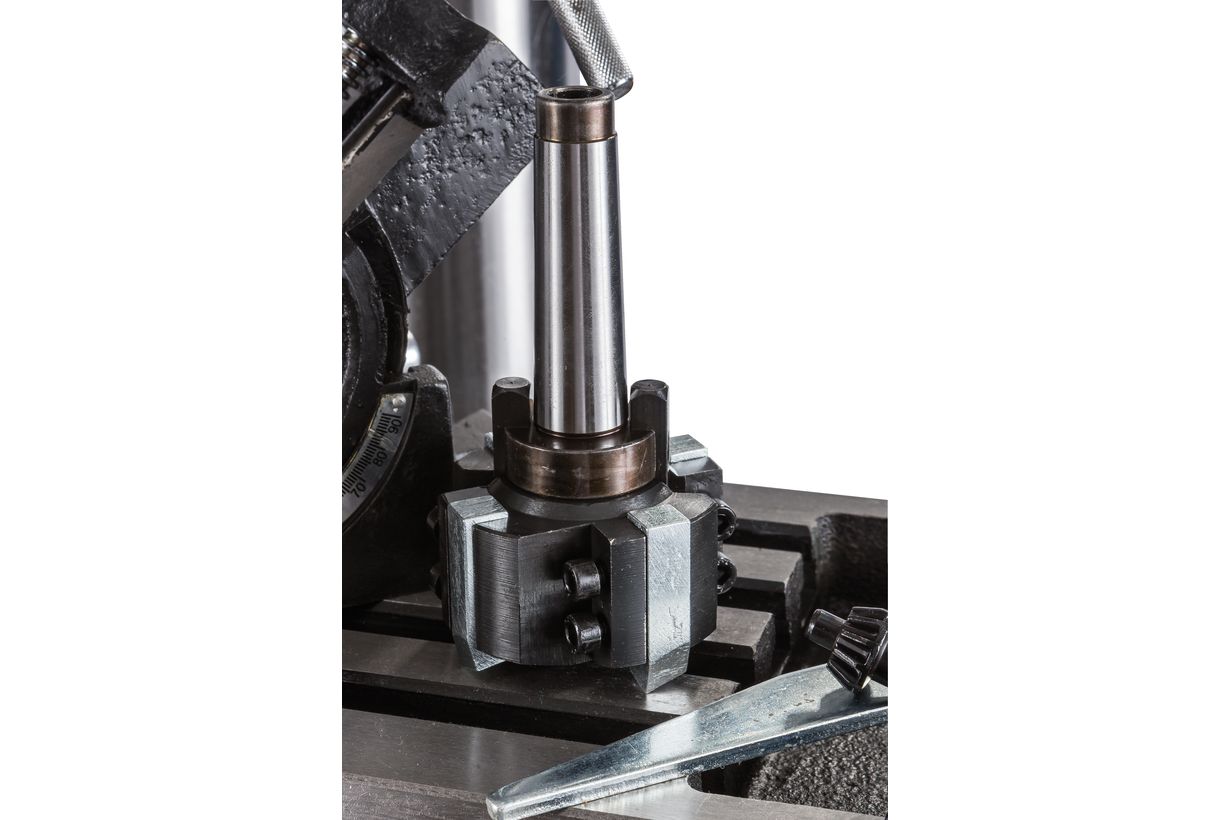

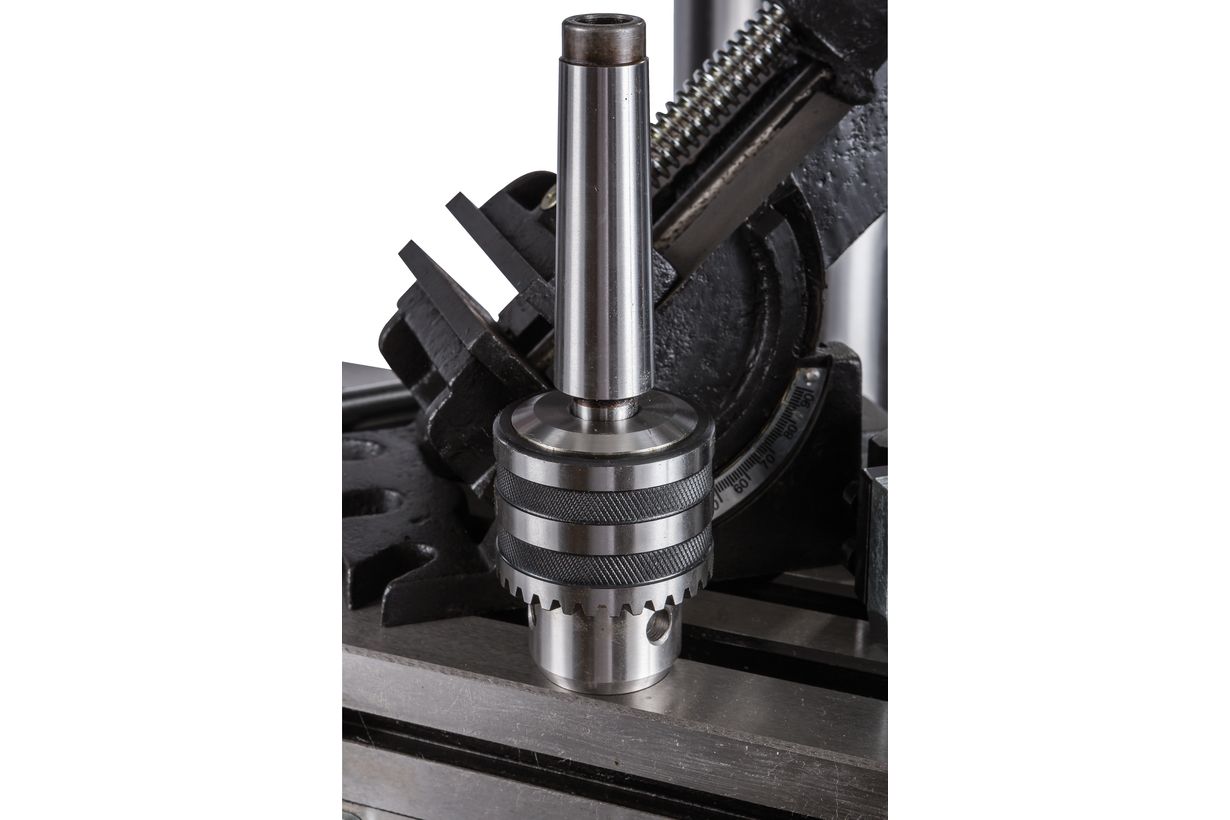

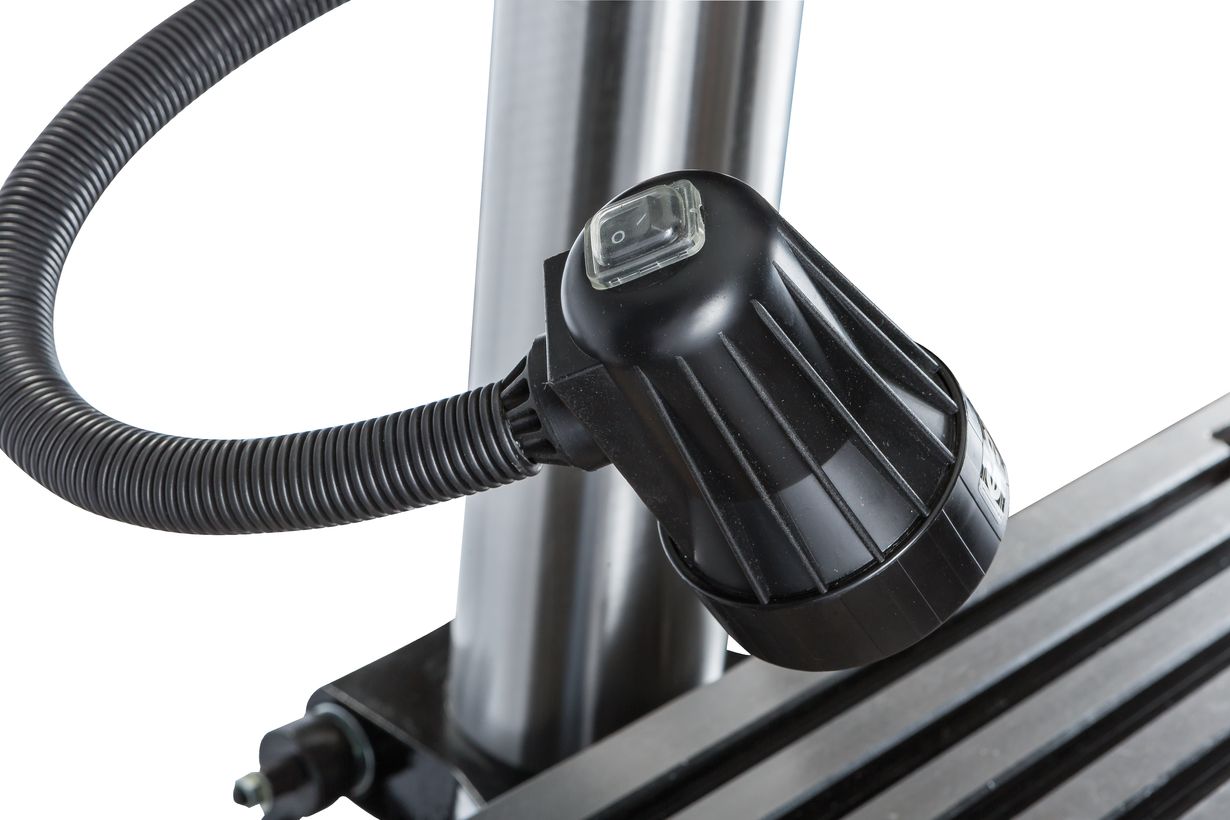

Вес станка в снаряженном состоянии составляет 290 кг. Станок комплектуется лампой освещения, торцевой фрезой диаметром 75 мм и сверлильным патроном.
Другие модели станков представлены в разделах «Настольные сверлильно-фрезерные станки» и «Сверлильно-фрезерные станки по металлу».
| Напряжение, В | 230 |
| Максимальный диаметр сверления, мм | 35 |
| Максимальный диаметр концевой фрезы, мм | 20 |
| Максимальный диаметр торцевой фрезы, мм | 75 |
| Размер стола по оси X и Y, мм | 805 x 240 |
| Ход стола по оси X и Y, мм | 520 x 175 |
| Ширина Т-образного паза стола, мм | 16 |
| Диаметр колонны, мм | 115 |
| Диапазон поворота головы, град. | |
| Конус шпинделя | MK3/M12 |
| Расстояние от шпинделя до стола, мм | 455 |
| Расстояние от шпинделя до стойки, мм | 200 |
| Ход пиноли шпинделя, мм | 125 |
| Мощность шпинделя, кВт | 1,5 |
| Частота вращения вертикального шпинделя, об/мин | 125-2500 |
| Количество скоростей шпинделя | 12 |
| Частота вращения шпинделя, об/мин | 125, 185, 210, 300, 350, 420, 710, 1000, 1250, 1350, 1900, 2500 |
| Наличие в Демозале | Екатеринбург, ул. Бетонщиков, 5/3 |
| Наличие в Демозале | Магнитогорск, пр. Металлургов, 9 |
| Наличие в Демозале | Оренбург, ул. Терешковой, д.287А |
| Наличие в Демозале | Пермь, ул. Дзержинского, 50 |
| Наличие в Демозале | Челябинск, ул. Северный Луч, 13 |
| Тип станка | Металл |
| Бренд | JET |
| Страна производителя | Тайвань |
| Напряжение | 16 |
| Длина, мм | 1080 |
| Ширина, мм | 1010 |
| Высота, мм | 1105 |
| Масса, кг | 290 |
