Фиксируемые сварочные насадки Ritmo для стыковой сварки

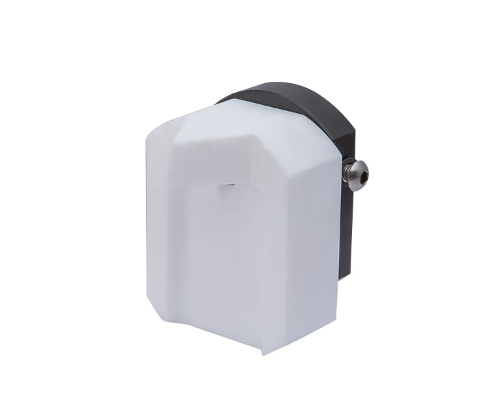

Сварочная насадка для стыковой сварки представляют собой конструкцию, состоящей из металлической платформы и тугоплавкой верхней рабочей части. Рабочая часть сварочной насадки изготовлена из фторопласта, и может иметь различную конфигурацию для придания шву определенных размеров, которые зависят от толщины свариваемого материала.
Стыковая сварочная насадка устанавливается на штуцер сварочного экструдера.
Шов V-типа
или
Шов Х-типа
|
Модель экструдера STARGUN |
Насадки для стыковой сварки |
Артикул сварочной насадки |
|
KS-B 50/60 |
V-8, толщина листа s = 8мм X-16, толщина листа s = 16мм |
86777847 |
|
V-10/12, толщина листа s = 10-12мм X-20/25, толщина листа s = 20-25мм |
86777848 |
|
|
V-15, толщина листа s = 15мм X-30, толщина листа s = 30мм |
86777849 |
|
|
V-20, толщина листа s = 20мм X-40, толщина листа s = 40мм |
86777850 |
|
|
V-25, толщина листа s = 25мм |
86777851 |
|
|
V-30, толщина листа s = 30мм |
86777852 |
|
|
V-35, толщина листа s = 35мм |
86777853 |
|
|
V-40, толщина листа s = 40мм |
86777854 |
Сварочные насадки для экструзионной сварки предназначены для выдавливания расплавленного присадочного полимерного материала из ручного сварочного экструдера в зону экструзионной сварки.
Сварочная насадка экструдера создаёт необходимое сварочное давление и формирует сварной шов.
Форма и размеры поверхности насадки должны соответствовать форме и размеру предполагаемого сварного шва.
Рабочая часть сварочной насадки, выполненная из фторопласта, может иметь различную конфигурацию для придания шву определенных размеров, которые зависят от толщины свариваемого материала. Преимущества сварочных насадок из фторопласта заключается в том, что данный материал имеет очень низкий коэффициент трения, а также он обладает низкими адгезионными свойствами по отношению к свариваемым материалам, в связи с этим разогретый экструзионный расплав не прилипает к насадке и не загрязняет ее при работе.
Сварочная насадка устанавливается на штуцер сварочного экструдера и фиксируется на нем стопорным винтом в необходимом положении с учетом конструкции модели экструдера.
При подборе сварочных насадок необходимо обязательно руководствоваться моделью экструдера и толщиной свариваемого материала.
