Винтовой компрессор IRONMAC IC 108 AM DF 500L
Компактная и высокопроизводительная винтовая компрессорная станция IRONMAC IC 108 AM DF 500L — это идеальное решение для малых и средних предприятий, нуждающихся в надежном и бесперебойном источнике сжатого воздуха. Модель сочетает в себе проверенную немецкую инженерную школу и доступную стоимость, что делает ее оптимальным выбором для интенсивной эксплуатации в две-три смены.
Ключевые преимущества и особенности конструкции
Высокоэффективный винтовой блок собственного производства
Сердце компрессора — винтовой блок, произведенный на высокоточных японских станках с ЧПУ MAZAK. Контроль качества на всех этапах осуществляется на немецких координатно-измерительных машинах Leitz. Точное изготовление профиля ротора минимизирует перетечки воздуха и трение узлов, что напрямую влияет на фактическую производительность и снижает потребление энергии.

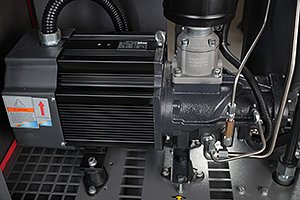

Прямой привод для максимальной эффективности
Надежная система прямого привода обеспечивает прямую передачу крутящего момента от двигателя к винтовому блоку. Такая конструкция исключает потери производительности и КПД со временем, не требует обслуживания (в отличие от ременной передачи) и гарантирует длительный срок эксплуатации.
Интеллектуальная система управления и контроля
Компрессор оснащен современным электронным контроллером MAM с LCD-дисплеем на русском языке. Контроллер обеспечивает непрерывный мониторинг рабочих параметров, автоматическое отключение электродвигателя при отсутствии потребления воздуха, позволяет задавать требуемые настройки и своевременно оповещает о необходимости проведения планового технического обслуживания.
Трехступенчатая система сепарации масла
Вертикально расположенный маслобак с фильтром-сепаратором гарантирует сверхнизкое содержание масла в сжатом воздухе — менее 3 мг/м³ на выходе. Для удобства сервисного обслуживания предусмотрены смотровое окно уровня масла и удобный кран его слива, что не требует использования специальных приспособлений.
Автономная система воздушного охлаждения
Система охлаждения оснащена независимым электроприводом и запускается автоматически при достижении критической температуры. Это решение защищает компрессор от перегрева, исключает необходимость в большом масляном контуре и дополнительных трубках, сокращая общий объем используемого масла.
Технические характеристики
| Модель | IC 10/8 AM DF 500L |
|---|---|
| Тип компрессора | Винтовой, масляный |
| Максимальное рабочее давление, бар | 8 |
| Производительность при номинальном давлении, м³/мин | 1,05 – 1,06 (1030–1060 л/мин) |
| Мощность электродвигателя, кВт | 7,5 |
| Параметры электросети, В/Ф/Гц | 380 / 3 / 50 |
| Тип привода | Прямой |
| Объем масла в системе, л | 7 |
| Остаточное содержание масла в воздухе, не более, мг/м³ | 3 |
| Уровень шума, дБ(А) | 62 |
| Подключение пневмолинии, дюйм | G 3/4" |
| Объем горизонтального ресивера, л | 500 |
| Рефрижераторный осушитель | есть |
| Фильтр сжатого воздуха | есть |
Габариты и вес
| Длина, мм | 1760 – 1880 |
|---|---|
| Ширина, мм | 720 – 800 |
| Высота, мм | 1630 – 1750 |
| Вес, кг | 370 – 380 |
Стандартная комплектация
Модель поставляется в полной заводской готовности к эксплуатации и включает в себя все необходимое для немедленного запуска:
- Высокоэффективный винтовой блок собственного производства.
- Трехфазный электрический двигатель, адаптированный для работы внутри компрессора.
- Система прямого привода винтового блока.
- Автономная система воздушного охлаждения.
- Электронный контроллер MAM с LCD-дисплеем на русском языке.
- Маслобак с фильтром-сепаратором (остаточное масло < 3 мг/м³).
- Предварительный панельный фильтр.
- Воздушный фильтр со степенью фильтрации 3 мкм.
- Масляный фильтр со степенью фильтрации 10 мкм.
- Клапан минимального давления и предохранительный клапан.
- Ресивер объемом 500 литров.
- Рефрижераторный осушитель и фильтр сжатого воздуха.
- Корпус с легкосъемными панелями, рама с виброподушками.
- Заводская заправка маслом.
Области применения
Благодаря высокой производительности (более 1 м³/мин) и наличию ресивера на 500 литров, данная модель идеально подходит для:
- Обеспечения сжатым воздухом пневмоинструмента на СТО и шиномонтажах.
- Питания производственных линий на малых и средних промышленных предприятиях.
- Использования в качестве резервного или основного источника воздуха на объектах строительства и в сервисных центрах.
- Комплектации автоматизированных систем управления технологическими процессами.
